Produkttype	Maskin for produksjon av beskyttelsesputer av pappemballasje
Merke	HSM
Modell	ProfiPack P425
Dimensjoner (L x B x H)	770 x 570 x 1040 mm
Vekt	170 kg
Strømforsyning	100-240 V / 50-60 Hz
Maksimalt strømforbruk	1,87 kW
Arbeidsbredde	425 mm
Inntakshøyde	20 mm
Driftshastighet	8,5 - 14,0 m/min (justerbar i 4 trinn)
Skjærekapasitet	Opptil 3 lag papp
Avstandsintervaller	5 x 100 mm
Driftsmodus	Kontinuerlig drift
Støynivå (tomgang / under belastning)	60-62 dB(A) / 66-67 dB(A)
Omgivelsesforhold - Temperatur	-10 °C til +25 °C
Maksimal relativ fuktighet	90 % (uten kondens)
Maksimal høyde	2 000 m
Garanti	2 år (6 måneder ved kontinuerlig drift)
Vedlikehold og rengjøring	Rengjøring med myk klut og såpevann; koble fra først
Sikkerhet	Nødstopp, låsing av hjul, beskyttelse mot kniver
Tilbehør	Integrert sugesett (tilkobling for støvsuger)
Samsvar	Lavspenningsdirektiv, EMC, RoHS

Ofte stilte spørsmål - ProfiPack P425 HSM

Hva er hovedfunksjonen til ProfiPack P425 ?

Denne maskinen er designet for å omdanne papp til beskyttelsesputer for emballasje, ikke for å ødelegge dokumenter. Den lager polstring fra bølgepapp.

Hvilke typer papp kan brukes ?

Papp med maksimal bredde på 425 mm. Bredere papp blir automatisk kuttet. Inntakstykkelsen er 20 mm, opptil 3 lag.

Hvordan justerer jeg driftshastigheten ?

Bruk justeringsknappene + og - på kontrollpanelet. Hastigheten kan justeres i 4 trinn, fra 8,5 til 14,0 m/min, både i ro og under drift.

Hva gjør jeg ved papirstopp ?

Trykk på reverseringsknappen for å kjøre bakover og frigjøre pappen. Om nødvendig, bruk foroverknappen for å kutte ferdig restmaterialet. La maskinen avkjøles i 15-20 minutter hvis motoren har blitt overopphetet.

Hvordan vedlikeholder jeg maskinen ?

Slå av og koble fra maskinen. Rengjør med en myk klut og ikke-etende såpevann. Unngå at vann trenger inn i maskinen.

Hva er viktige sikkerhetsregler ?

Stikk aldri hendene inn i mateslissen. Hold hår, løse klær og smykker unna. Bruk nødstopp ved fare. Maskinen er ikke egnet for barn.

Kan man bruke en støvsuger med maskinen ?

Ja, ProfiPack P425 kan utstyres med et integrert sugesystem (valgfritt). En tilkobling for støvsuger er tilgjengelig på høyre side av maskinen.

Hvor finner jeg reservedeler ?

Kontakt produsenten HSM eller en autorisert forhandler. Ombyggingssett og støvsugere er tilgjengelige under referanse (f.eks. 2.412.111).

Hva er garantien på maskinen ?

Garantien er på 2 år. Ved kontinuerlig drift er den begrenset til 6 måneder. Skader som følge av feil bruk dekkes ikke.

Hvordan kasseres maskinen ved slutten av levetiden ?

Følg lokale forskrifter for resirkulering av elektronisk avfall. Kontakt kommunen eller produsenten HSM for råd om miljøvennlig avhending.

BRUKSANVISNING ProfiPack P425 HSM

norsk: Maskin for framstilling av emballasjepolstring 63

1 Anvendelse i overensstemmelse med formålet, garanti

Farer for børn og andre personer!

- Sørg for, at det er nemt at nå netstikket.

Blokér de forreste hjul ved at trykke bremse-håndtaget ned.

Bemærk:

Fjern materialeresterne, når du skifte fra "Polstring af kartonage" til "Perforering af kartonage".

Perforering av kartong

Stoppning av kartong

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på Profi Pack.

Advarsel om personskader på grunn av skjæreapparatet

Det er mulig å kutte seg på det skarpe skjæreapparatet.

Fare for personskade på grunn av skarpe kniver!

Grip aldri inn i sprekken på papirinnmatingsåpningen.

Fare for personskade på grunn av inntrekking!

Unngå langt här, løst antrekk, slips, sjal, hals- og armbånd osv. i området ved tilførselsåpningen. Ikke makuler materiale som kan danne slynger, f.eks. bånd, tråd, myke plastfolieri.

Fare for barn og andre personer!

Fare på grunn av elektrisk strøm

Farlig spenning kan føre til elektrisk støt ved feil håndtering av maskinen.

- Kontroller apparatet og kabelen regelmessig på skader.

- Slå av ProfiPack og trekk ut kontakten ved skader eller funksjonsfeil samt før fl ytting eller rengjøring.

- Sørg for at nettstøpslet er lett tilgjengelig.

• Sjekk at spenningen og frekvensen i strømnettet ditt stemmer overens med angivelsene på typeskiltet før du setter støpslet i stikkontakten.
• Unngå at det kommer væsker inn i ProfiPack.
• Maskinen skal ikke stilles opp i nærheten av et varmeelement eller andre varmekilder.
• Lufteslissen må være fri og ha en avstand til veggen eller til møbler på min. 5 cm.
• Trekk aldri i kabelen for å dra ut støpslet fra stikkontakten, men ta alltid tak i støpslet.

Servicearbeid må bare utføres av HSM-kundeservice og av serviceteknikere fra våre avtalepartnere. Adresser til kundeservice, se side 168.

3 Transport, installasjon

Lås den fremre rullen ved å trykke ned bremsespaken.

Tips:

HSM Profi Pack 425 kan også leveres med integrert avsugningsinnretning. Med et sugeapparat kan du ved bearbeidingen av kartongen fjerne påfallende støv. Hvis apparatet har avsugningsinnretningen, fi nnes en tilkobling for sugeapparatet på høyre side (9). Hvis apparatet ikke oppviser denne innretningen, kan du montere delene senere ved behov.

Ombyggingssett Profi Pack: Bestillingsnummer x.xxx.xxx.xxx Støvfjerner: Bestillingsnummer 2.412.111

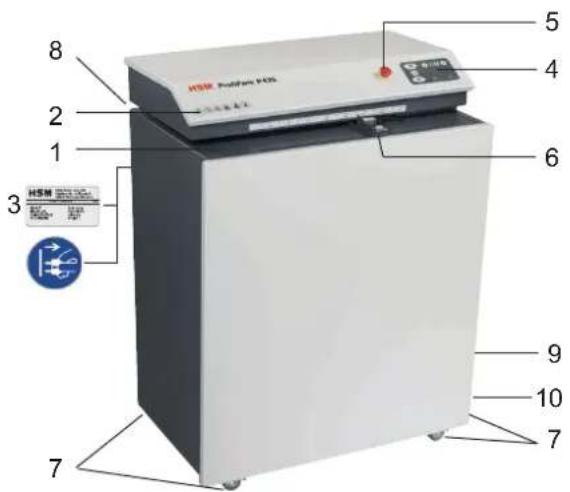

4 Oversikt

1 Innmatingsåpning
2 Sikkerhetsinstruksjon
3 Varseletikett / typeskilt
4 Betjeningsfelt
5 Nødstoppknapp
6 Anslag
7 Valser
8 Skyver "Polstre"
9 Tilkobling for sugeapparat
10 Kabelholder

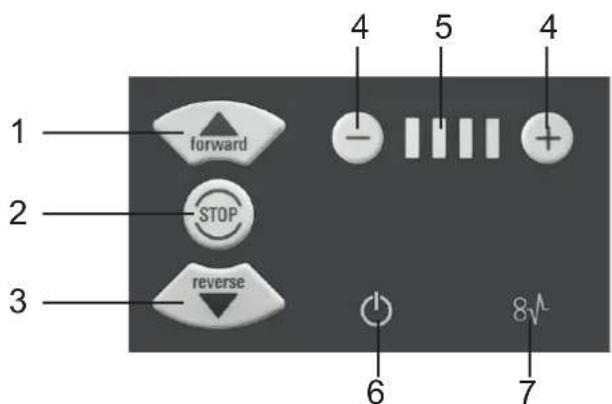

5 Betjenings- og displayfelt

- Sett nettbryteren på høyre siden i stillingen "I".

Trykk på "Forovertasten". Skjæreverket starter.

Ved å trykke på innstillingstastene - og + blir arbeidshastigheten regulert i 4 trinn. Innstilling mulig i stand og drift.

Tilfør kartong

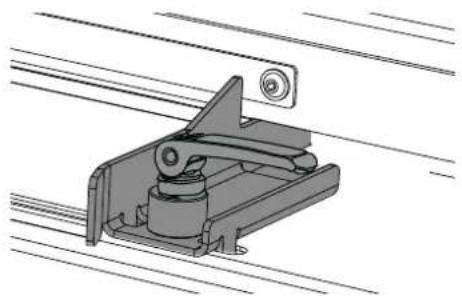

Innstillbart anslag

Hendel oppe: for forskyving Hendel nede: anslag fast

• Kartongen bearbeides i en bredde på opp til 425 mm.
• Bredere kartong blir automatisk avskjært.
• Når man trykker på stopptasten slår skjæ-reverket seg av.

Slå av

Sett nettbryteren på høyre siden i stillingen "0".

FORSIKTIG

Fjern materialrester

▶ Vær oppmerksom på følgende for alt arbeid på kompresjonsspjeldet: Bruk hansker.

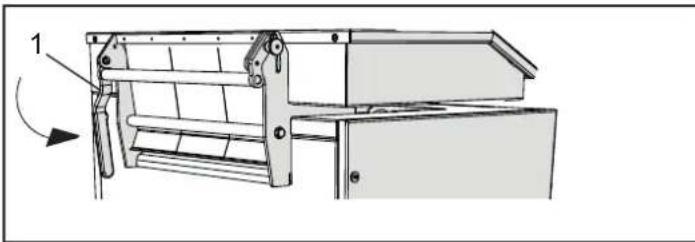

Perforere kartong

• Spaken (1) er i nedre posisjon
• Holdeboltene er i inngrep
- Tilføre kartong.

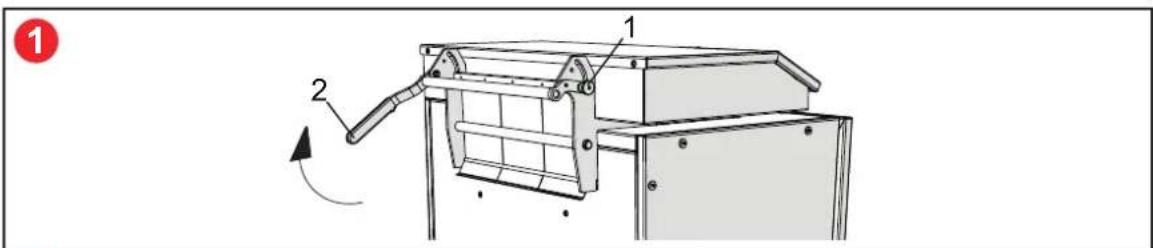

• Trekk holdebolten (1).
• Trekk spaken (2) opp.

• tilfør ca 2 løpemeter kartong

• Trykk ned spak (2).

• Tilføre kartong.

1

2

Fjern materialrester, når du veksler fra "Polstre kartonger" til "Perforere kartonger".

• Slå av maskinen. Sett nettbryteren til stilling "0".
• Fjern materialrester, som henger på kompresjonsplaten, for hånd.
• Slå på maskinen. Sett nettbryteren til stilling "I".
• Skyv etter kartong, for å befri sjakten fra materialrester.
• Fjern gjenværende materialrester manuelt.

7 Feilretting

Blokkering

Trykk på "Reverseringstasten" for å ta ut materiale ved feil.

Skjæreverket går i langsomt baklengs og skyver kartongen tilbake.

Merk

Dermed går skjæreverket langsomt forover og makulerer resten av kartongen.

Under denne funksjonen blinker vekselvist "Driftsklar" og "Blokkering".

Vennligst kontroller om motoren er overbelastet før du kontakter vår kundeservice i tilfelle andre feil. La maskinen kjøle seg ned i ca. 15–20 min. før du slår den på på nytt.

8 Rengjøring

Slå av maskinen og trekk ut nettstøpselet. Rengjøringen skal bare gjøres med en myk klut og mild såpeløsning. Det må ikke trenge inn noe vann i apparatet.

Ved avhending skal maskinen resirkuleres på en miljøvennlig måte. Her skal gjeldende regler overholdes. Siden gjeldende lovverk er i stadig endring, må man kontakte relevante myndigheter

når dette skal skje. Firma HSM som produ- sent vil også kunne gi deg råd om avhending av maskinen.

10 Tekniske data

Rastermål 5 x 100 mm
Skjæreytelse Opptil 3 lag
Arbeidshastighet	8,5–14,0
Arbeidsbredde 425 mm
Innløpshøyde 20 mm
Tilkobling 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Driftsmåte Konstant drift
Effekt ved maks.	1,87 kW
Miljøbetingelser for transport, lagring og drift:Temperatur relativ luftfuktighetHøyde over havet	-10 °C til +25 °Cmaks. 90 %, ikke kondenserende maks. 2000 m
Støyutslipp(tomgang / last)	60–62 dB(A)66–67 dB(A)
Mål B x D x H (mm) 770 x 570 x 1040
Vekt 170 kg

Emballasjepolstermaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-samsvarserklæringen kan fås hos produsenten.
