ProfiPack P425 - Dokumentide purustaja HSM - Tasuta kasutusjuhend

Toote tüüp	Papppakendite kaitsvate patjade valmistamise seade
Kaubamärk	HSM
Mudel	ProfiPack P425
Mõõtmed (L x l x k)	770 x 570 x 1040 mm
Kaal	170 kg
Toide	100-240 V / 50-60 Hz
Maksimaalne tarbitav võimsus	1,87 kW
Töölaius	425 mm
Vastuvõtu kõrgus	20 mm
Töökiirus	8,5 - 14,0 m/min (reguleeritav 4 tasemel)
Lõikevõimekus	Kuni 3 pappkihini
Vahekauguse intervallid	5 x 100 mm
Töörežiim	Püsiv töö
Müratase (tühikäigul / koormuse all)	60-62 dB(A) / 66-67 dB(A)
Keskkonnatingimused - Temperatuur	-10 °C kuni +25 °C
Maksimaalne suhteline niiskus	90 % (ilma kondensatsioonita)
Maksimaalne kõrgus merepinnast	2 000 m
Garantii	2 aastat (6 kuud pideva töö korral)
Hooldus ja puhastus	Puhastamine pehme lapiga ja seebiveega; enne lahti ühendada
Ohutus	Hädaabiseisk, rataste lukustus, kaitse terade eest
Valikud	Integreeritud imemiskomplekt (ühendus tolmuimejale)
Vastavus	Madalpinge direktiivid, elektromagnetiline ühilduvus, RoHS

Korduma kippuvad küsimused - ProfiPack P425 HSM

Mis on ProfiPack P425 peamine funktsioon?

See seade on mõeldud pappkastide muutmiseks kaitsvateks pakkimispatjadeks, mitte dokumentide hävitamiseks. See võimaldab luua polsterdusmaterjali lainepapist.

Milliseid papptüüpe saab kasutada?

Pappkastid, mille maksimaalne laius on 425 mm. Laiemad pappkastid lõigatakse automaatselt. Vastuvõtu paksus on 20 mm, kuni 3 kihti.

Kuidas reguleerida töökiirust?

Kasutage juhtpaneelil reguleerimisnuppe + ja -. Kiirust saab reguleerida 4 tasemel, vahemikus 8,5 kuni 14,0 m/min, nii seisma jäädes kui ka liikudes.

Mida teha papi kinnijäämise korral?

Vajutage tagurpidi nuppu, et pöörata tagasi ja vabastada papp. Vajadusel kasutage edasinuppu, et lõigata ülejäänud materjal. Laske mootoril jahtuda 15-20 minutit, kui see on ülekuumenenud.

Kuidas seadet hooldada?

Lülitage masin välja ja ühendage see lahti. Puhastage pehme lapiga ja mitte söövitava seebiveega. Vältige vee sattumist masina sisse.

Millised on olulised ohutusnõuded?

Ärge kunagi pange käsi toiteava sisse. Hoidke juuksed, avarad riided ja ehted eemal. Kasutage ohu korral hädaabiseiskamist. Seade ei sobi lastele kasutamiseks.

Kas masinaga saab kasutada tolmuimejat?

Jah, ProfiPack P425 saab varustada integreeritud imemisseadmega (valikuline). Seadme paremal küljel on tolmuimeja ühendus.

Kust leida varuosasid?

Võtke ühendust tootja HSM-i või volitatud edasimüüjaga. Teisenduskomplektid ja tolmueemaldid on saadaval viitenumbri all (nt 2.412.111).

Mis on seadme garantii?

Garantii on 2 aastat. Pideva töö korral on see piiratud 6 kuuga. Kahjustused, mis on tingitud mittenõuetekohasest kasutamisest, ei kuulu katte alla.

Kuidas masinat eluea lõppedes kõrvaldada?

Järgige kohalikke elektroonikajäätmete ringlussevõtu eeskirju. Keskkonnasõbraliku kõrvaldamise nõuannete saamiseks võtke ühendust oma kohaliku omavalitsuse või tootja HSM-iga.

KASUTUSJUHEND ProfiPack P425 HSM

ProfiPack P425 on ette nähtud vaid kartongist pakkematerjali tootmiseks. Anname masinale kaheaaastase garantii. Mitmes vahetuses kasutamisel on garantiiperioodi pikkus 6 kuud. Garantii ei kehti kulumise, asjatundmatust käsitsemisest tulenevate kahjude, loomuliku kulumise või kolmandate isikute poolse sekkumise korral.

2 Sümbolite selgitused ja ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke seda hilisemaks kasutamiseks kindlas kohas ja andke see järgmistele kasutajatele edasi.

Järgige köiki Profi Packile paigaldatud ohutusjuhiseid.

Hoiatus lõikeseadmest tingitud vigastuste eest

Terav lõikeseade võib põhjustada lõikevigastusi.

Vigastusoht teravate nugade töttu!

Ärge kunagi pistke kätt paberi toiteava pilusse.

Vigastusoht sissetömbamise töttu!

Ärge laske pikkadel juustel, avaratel riietel, kaelasidemetel, sallidel, kaela- ja käekettidel jms sattuda sisestusava piirkonda. Ärge purusta- ge materjali, mis kaldub moodustama aasasid, nt linte, nööre, peh- met plastkileti.

Ohtlik lastele ja teistele inimestele!

See seade ei sobi kasutamiseks kohtades, kus võivad viibida lapsed.

Ohtlik elektrivoolu töttu

Ohtlik võrgutoide võib seadme vale käsitsemise korral põhjustada elektrilöögi.

• Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.
• Lülitage ProfiPack kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tömmake toitepistik välja.

• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.

• Veenduge enne pistiku sisselükkamist, et vooluvõrgu pinge ja sagedus ühtivad andmetega seadme tüübisildil.
  • Vältige vedelike sattumist ProfiPacki.

• Masinat ei tohi paigutada radiaatori või mõne muu soojusallika lähedusse.
• Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Toitepistiku pistikupesast lahutamiseks ärge tömmake seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

Hooldustöid tohivad teostada ainult HSM-i klienditeeninduse töötajad ja meie lepingupartnerite hooldustehnikud. Klienditeeninduse aadressid leiate leheküljelt 168.

3 Transport ja paigaldus

Ühendage toitekaabel masinaga. Masin tuleb ühendada vooluallikaga, mis vastab masina andmesildil esitatud andmetele. Hoolitsege selle eest, et toitekaabel paikneks vabalt ja et kaablile ei oleks võimalik peale astuda. Ühendage masina toitepistik nõuetekohaselt paigaldatud pistikupessa.

Fikseerige eesmised rullid pidurikangi alla-surumise teel.

Märkus.

HSM Profi Pack 425 saab tarnida ka integreeritud imamisseadisega. Imamisseadmega saate kartongi töötlemisel tekkivat tolmu eemaldada. Kui teie seadmel on imamisseadis, on selle jaoks paremal küljel (9) olemas ühendus. Kui teie seadmel seda seadist pole, saate need osad vajaduse korral hiljem paigaldada.

Profi Packi ümberehituskomplekt: Tellimisnumber x.xxx.xxx.xxx Tolmuimemisseadis: tellimisnumber 2.412.111

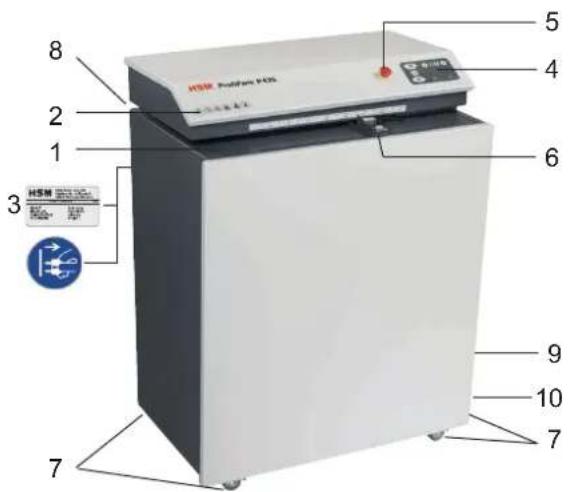

4 Ülevaade

1 Etteandeava
2 Ohutusjuhis
3 Hoiatuskleebis/tüübisilt
4 Juhtpaneel
5 Avariiseiskamisnupp
6 Piirik
7 Rullikud
8 Siiber "Polsterdamine"
9 Imamisseadme ühendus
10 Kaablihoidik

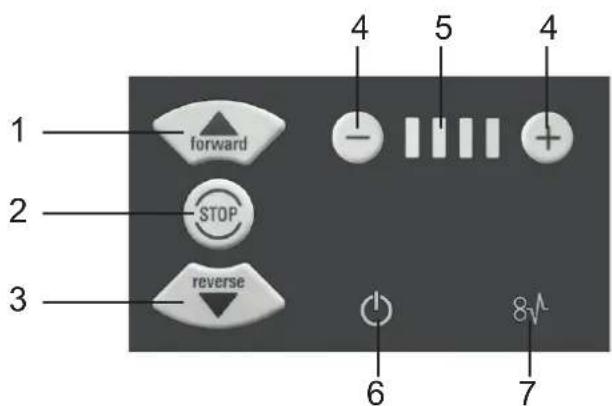

5 Juht- ja näidikupaneel

1 Edasiliikumise klahv
2 Stoppklahv
3 Reverseerimisklahv
4 Seadete klahvid
5 Näit „Geschwindigkeit“ (Kiirus)
6 Näit „Betriebsbereit“ (Töövalmis)
7 Näit „Blockade“ (Ummistus)

6 Kasutamine

Sisselülitamine

• Vabastage avariiseiskamisnupp, keerates seda vastupäeva.

- Keerake parempoolsel küljel olev toitelüliiti asendisse „I”.

Näit „Betriebsbereit“ (Töövalmis) vilgub. Möne aja pärast süttib näit „Betriebsbereit“ (Töövalmis) püsivalt. Masin on töövalmis.

Vajutage edasiliikumise klahvi. Lõikemehhanism käivitub.

Vajutades seadistusklahvidel - ja + on võimalik reguleerida töökiirust 4 astmega. Võimalik on seadistada nii masina seismise kui ka töö ajal.

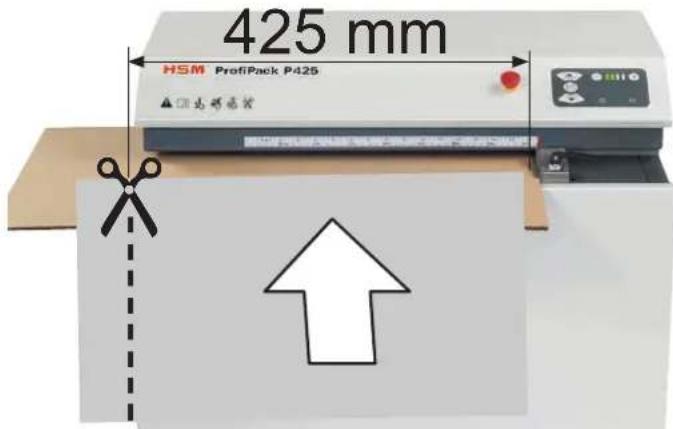

Kartongi sisestamine

• Kartongi töödeldakse laiuses kuni 425 mm.
• Laiem kartong lõigatakse automaatselt maha.
• Stoppklahvi vajutamisega lülitub lõikemehhanism välja.

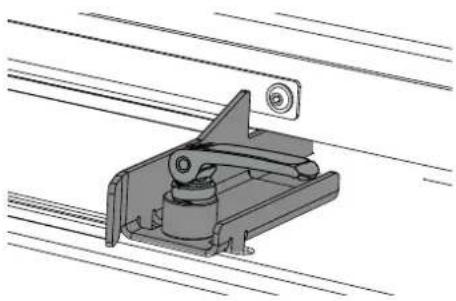

Seatav piirik

Hoob üleval: nihutamiseks Hoob all: piirik fi kseeritud

Keerake parempoolsel küljel olev toitelüliti asendisse „0”.

ETTEVAATUST

Kõikide pressiklapi juures tehtavate tööde puhul: kandke kindaid.

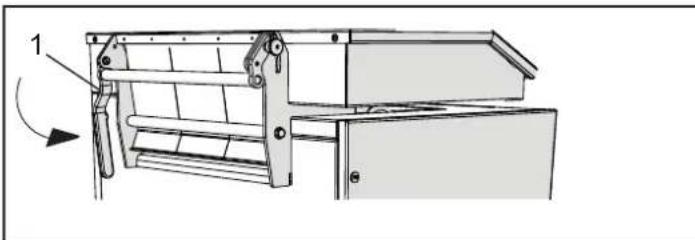

Kartongi perforeerimine

• Hoob (1) on alumises asendis.
• Lukustustihvt on fi kseerunud.
- Sisestage kartong.

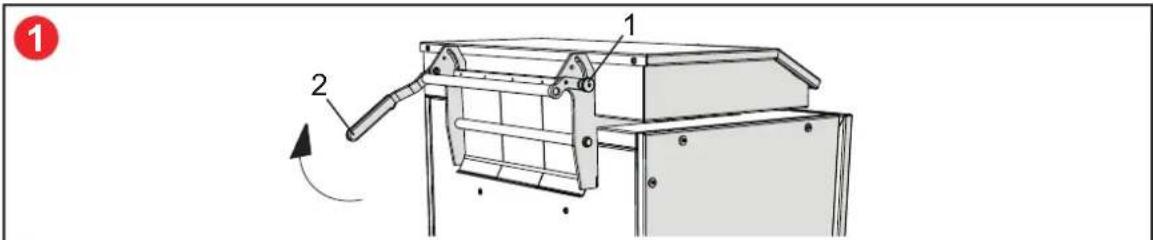

• Tõmmake lukustustihvti (1).
• Tömmake hooba (2) üles.
- sisestage u 2 jooksvat meetrit kartongi
• Vajutage hoob (2) alla.
- Sisestage kartong.

1

Eemaldage materjalijäägid, kui lähete režiimist „Kartongi polsterdamine“ üle režiimile „Kartongi perforeerimine“.

• Lülitage masin välja. Lülitage toitelüliti asendisse „0“.
• Eemaldage pressplaadi juures kinni jäänud materjalijäägid käsitsi.
• Lülitage masin sisse. Lülitage toitelülti asendisse „I“.
• Lükake tugev kartong järgi, et vabastada masin materjalijääkidest.
• Eemaldage allesjäänud materjalijäägid käsitsi.

7 Törgete körvaldamine

Ummistus

Vajutage törgete korral materjali eemaldamiseks reverseerimisklahvi.

Lõikemehhanism liigub aeglaselt ta-hasuunas ning nihutab kartongi tagasi.

Märkus

Kui kartong tömmati kuni ummistuseni liiga suures osas sisse, saate vajutada ka edasisuunas liikumise klahvi. See paneb löike-seadme aeglaselt edasisuunas tööle ja hävitab ülejäänud kartongi.

Selle funktsiooni ajal vilguvad vaheldumisi näidud „Betriebsbereit” (Töövalmis) ja „Blockade” (Ummistus).

Teiste rikete korral kontrollige enne meie klienditeeninduse teavitamist, kas mootor oli üle koormatud. Laske masinal enne järgmist kasutamist umbes 15–20 minutit jahtuda.

8 Puhastamine

Lülitage masin välja ja tömmake vörgupistik välja. Masinat vöib puhastada vaid pehme lapi ja örna seebilahusega. Seejuures ei tohi vesi seadmesse tungida.

9 Jäätmekäitlus/ringlussevõtt

Kui masina kasutusiga saab täis, tuleb masin utiliseerida keskkonna-sõbralikult. Seejuures tuleb järgida kehtivaid eeskirju. Kuna seadus-andlus on pidevas muutumises, palume teil vastaval hetkel võtta

ühendust kohaliku kommunaalametiga. Ka tootjafi rma HSM annab teile nõu vana masina utiliseerimiseks.

10 Tehnilised andmed

Ruutvõrgustiku mõõde 5 × 100 mm
Lõikevõimsus kuni 3 kihti
Töökiirus	8,5–14,0
Lõikeava laius 425 mm
Toiteava kõrgus 20 mm
Elektriühendus 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Käitusviis Pidevkäitus
Võimsus maksimaalse 1,87 kW
Ümbritseva keskkonna tingimused transportimisel, ladustamisel ja kasutamisel: temperatuur suhteline õhuniiskus kõrgus üle merepinna	-10 °C kuni +25 °C max 90%, mittekondenseeruv max 2000 m
Müraemissioon (tühikäigul/koormusel)	60–62 dB(A) 66–67 dB(A)
Mõõtmed L × S × K (mm) 770 × 570 × 1040
Kaal 170 kg

Pakkematerjali tootmise masin on kooskõlas Euroopa Liidu asjaomaste ühtlustamiseeskirjadega:

• Madalpingedirektiiv 2014/35/EU
• EMÜ direktiiv 2014/30/EÜ
• RoHS-i direktiiv 2011/65/EU

ELi vastavusdeklaratsiooni vöib tellida tootjalt.
