Tipo di prodotto	Apparecchio per la produzione di cuscini protettivi per imballaggi in cartone
Marca	HSM
Modello	ProfiPack P425
Dimensioni (L x l x h)	770 x 570 x 1040 mm
Peso	170 kg
Alimentazione elettrica	100-240 V / 50-60 Hz
Potenza massima consumata	1,87 kW
Larghezza di lavoro	425 mm
Altezza di alimentazione	20 mm
Velocità di servizio	8,5 - 14,0 m/min (regolabile su 4 livelli)
Capacità di taglio	Fino a 3 strati di cartone
Intervalli di spaziatura	5 x 100 mm
Modalità di funzionamento	Funzionamento continuo
Livello sonoro (a vuoto / sotto carico)	60-62 dB(A) / 66-67 dB(A)
Condizioni ambientali - Temperatura	-10 °C a +25 °C
Umidità relativa max.	90 % (senza condensazione)
Altitudine massima	2 000 m
Garanzia	2 anni (6 mesi per lavoro continuo)
Manutenzione e pulizia	Pulire con un panno morbido e acqua saponata; scollegare prima
Sicurezza	Arresto d'emergenza, blocco delle rotelle, protezione contro le lame
Opzioni	Kit di aspirazione integrato (raccordo per aspirapolvere)
Conformità	Direttive bassa tensione, CEM, RoHS

Domande frequenti - ProfiPack P425 HSM

Qual è la funzione principale del ProfiPack P425?

Questo apparecchio è progettato per trasformare cartoni in cuscini protettivi per imballaggi, non per distruggere documenti. Consente di creare imbottitura da cartone ondulato.

Quali tipi di cartone si possono usare?

Cartoni di larghezza massima 425 mm. I cartoni più larghi vengono automaticamente tagliati. Lo spessore di alimentazione è di 20 mm, fino a 3 strati.

Come regolare la velocità di servizio?

Utilizzare i tasti di regolazione + e - sul pannello di comando. La velocità può essere regolata su 4 livelli, da 8,5 a 14,0 m/min, a macchina ferma o in movimento.

Cosa fare in caso di blocco del cartone?

Azionare il tasto di inversione per fare retromarcia e sbloccare il cartone. Se necessario, utilizzare il tasto avanti per finire di tagliare il materiale rimanente. Lasciare raffreddare 15-20 minuti se il motore si è surriscaldato.

Come manutenere l'apparecchio?

Spegnere e scollegare la macchina. Pulire con un panno morbido e acqua saponata non corrosiva. Evitare che l'acqua penetri all'interno.

Quali sono le importanti istruzioni di sicurezza?

Non introdurre mai le mani nella fessura di alimentazione. Tenere lontani capelli, indumenti larghi e gioielli. Usare l'arresto d'emergenza in caso di pericolo. L'apparecchio non è adatto per l'uso da parte di bambini.

Si può usare un aspirapolvere con la macchina?

Sì, il ProfiPack P425 può essere equipaggiato con un dispositivo di aspirazione integrato (opzionale). Un raccordo per aspirapolvere è disponibile sul lato destro dell'apparecchio.

Dove trovare i pezzi di ricambio?

Contattare il produttore HSM o un rivenditore autorizzato. Sono disponibili kit di trasformazione e depolverizzatori con riferimento (es. 2.412.111).

Qual è la garanzia dell'apparecchio?

La garanzia è di 2 anni. In caso di lavoro continuo, è limitata a 6 mesi. I danni dovuti a uso non conforme non sono coperti.

Come smaltire la macchina a fine vita?

Rispettare le normative locali sul riciclaggio dei rifiuti elettronici. Contattare il proprio comune o il produttore HSM per consigli sullo smaltimento ecologico.

MANUALE UTENTE ProfiPack P425 HSM

italiano: Apparecchio per la produzione di imbottiture per imballaggio 21

1 Uso conforme alla destinazione, garanzia

Il ProfiPack P425 è ideato esclusivamente per la produzione di imbottiture per imballaggi in cartone. Per la macchina offriamo una garanzia di due anni. In caso di funzionamento a più turni la garanzia è valida per 6 mesi. L'usura, i danni derivanti da un impiego non corretto, il naturale logoramento o gli interventi da parte di terzi non sono coperti da garanzia.

2 Spiegazione dei simboli e delle avvertenze per la sicurezza

Prima della messa in funzione della macchina, leggere il manuale d'uso, conservarlo per poterlo consultare in seguito e consegnarlo a futuri utenti.

Prestare attenzione a tutte le avvertenze di sicurezza riportate sul ProfiPack.

Avvertimento da lesioni causate da utensile da taglio

Sono possibili lesioni da taglio causate da utensile da taglio affilato.

Pericolo di lesioni dovuto a lame affi late!

Non intervenire mai nella fessura dell'alimentazione della carta.

Pericolo di lesioni per trascinamento!

Non indossare indumenti ampi, cravatte, sciarpe, collane e braccialetti, né tenere i capelli lunghi sciolti nei pressi dell'apertura di alimentazione. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde e pellicole in plastica morbidai.

Pericoli per bambini e altre persone!

Questo dispositivo non è adatto all'uso in luoghi in cui potrebbero essere presenti dei bambini.

Pericolo dovuto a scossa elettrica

In un uso improprio della macchina una tensione di rete pericolosa può causare scosse elettriche.

- Controllare regolarmente che apparecchio e cavo non siano danneggiati.

- Spegnere ProfiPack se danneggiato, o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia ed estrarre la spina di alimentazione.

• Assicurarsi che la spina di rete sia facilmente accessibile.

• Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
• Evitare che liquidi penetrino nel ProfiPack.
• La macchina non deve essere installata in prossimità di un elemento riscaldante o di un'altra fonte di calore.
• Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.
• Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione.

I lavori diassistenza devono essere eseguiti dal servizio assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 168.

3 Trasporto, installazione

Allacciare il cavo di collegamento alla macchina. Collegare l'apparecchio ad una sorgente di alimentazione elettrica che corrisponda ai dati riportati sulla targhetta. Assicurarsi che il cavo di collegamento sia libero e di non calpestarlo. Inserire la spina di rete della macchina in una presa installata a norma.

Profi Pack 425 di HSM è disponibile anche con dispositivo di aspirazione integrato. Con un aspiratore è possibile eliminare la polvere prodotta durante il trattamento del cartone. Se il vostro apparecchio è munito di dispositivo di aspirazione, sul lato destro (9) si trova un collegamento per l'aspiratore. Se il vostro apparecchio non dispone di questo dispositivo, se necessario, è possibile montare i pezzi anche in un secondo momento.

Kit di modifica ProfiPack: Numero d'ordine x.xxx.xxx.xxx Depolveratore: Numero d'ordine 2.412.111

4 Panoramica

1 Apertura di alimentazione
2 Avvertenza per la sicurezza
3 Etichetta di avviso / Targhetta
4 Pannello di controllo
5 Tasto di arresto di emergenza
6 Battuta
7 Rotelle
8 Slittone "Imbottitura"
9 Collegamento per aspiratore
10 Supporto cavi

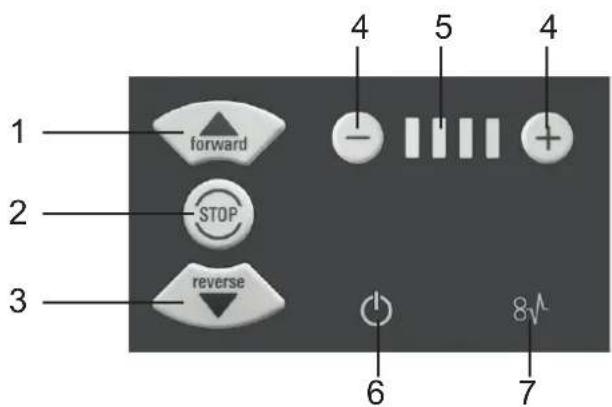

5 Campo di comando e di visualizzazione

1 Tasto avanti
2 Tasto di arresto
3 Tasto di inversione
4 Tasti d'impostazione
5 Spia "Velocità"
6 Spia "Pronta all'esercizio"
7 Spia "Blocco"

6 Utilizzo

Accensione

- Sbloccare il tasto di arresto di emergenza ruotandolo in senso antiorario.

- Regolare l'interruttore di linea posto sul lato destro su "I".

Lampeggia la spia "Pronta all'esercizio". Dopo poco tempo la spia "Pronta all'esercizio" resta costantemente accesa. La macchina è pronta all'esercizio.

Premere il "tasto avanti". L'utensile da taglio si avvia.

Premendo i tasti d'impostazione + e - la velocità di esercizio viene regolata su 4 livelli. Regolazione possibile a macchina spenta o in esercizio.

Alimentazione del cartone

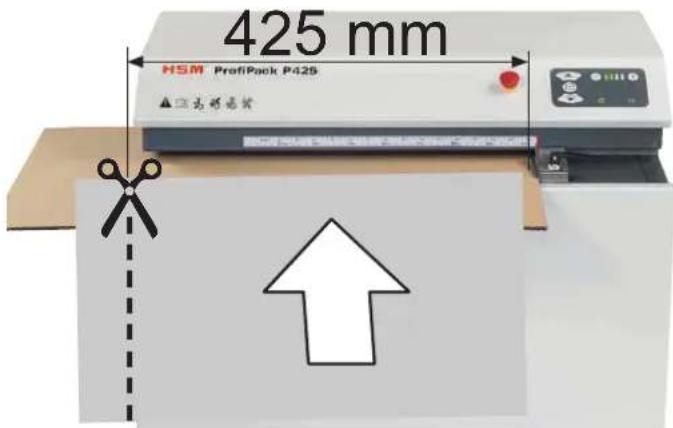

• Il cartone viene lavorato su una larghezza massima di 425 mm.
• Il cartone più largo viene automaticamente tagliato.
• Premendo il tasto di arresto l'utensile da taglio si spegne.

Battuta regolabile

Leva in alto: per spostare Leva in basso: battuta fi ssa

Regolare l'interruttore di linea posto sul lato destro su "0".

ATTENZIONE

Rimozione dei residui di materiale

In tutti i lavori all'aletta di compressione prestare attenzione a: indossare i guanti.

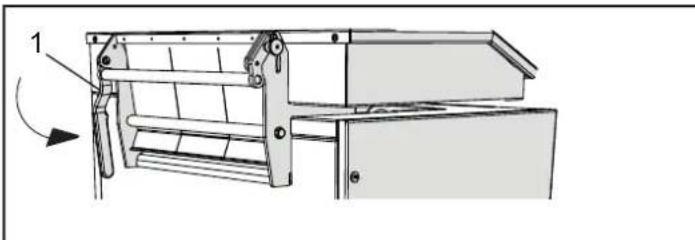

Perforazione del cartone

• La leva (1) si trova in posizione inferiore
• I perni di arresto sono innestati
- Inserire il cartone

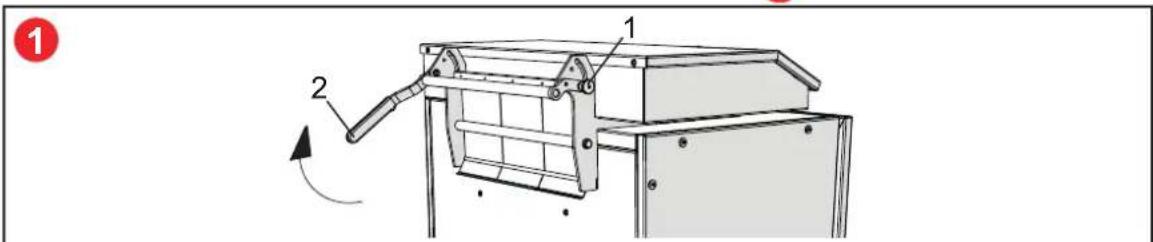

Imbottitura del cartone

• Estrarre i I perni di arresto (1)
• Spingere la leva (2) verso l'alto.
• Inserire ca. 2 metri lineari di cartone

1

- Premere la leva (2) verso il basso.

- Inserire il cartone

2

Rimuovere i residui di materiale quando si passa da “Imbottitura del cartone” a “Perforazione del cartone”.

• Spegnere la macchina. Ruotare l'interruttore di rete in posizione "0".
• Rimuovere manualmente i residui di materiale rimasti appesi alla piastra di compressione.
• Accendere la macchina. Ruotare l'interruttore di rete in posizione "I".
• Spingere il cartone solido per liberare lo slot da eventuali residui di materiale.
• Rimuovere manualmente i residui di materiale rimasti.

7 Eliminazione dei guasti

Blocco

Per il trasferimento del materiale in caso di disturbi, attivare il “tasto di inversione”.

L'utensile da taglio si avvia retrocedendo lentamente e spinge il cartone all'indietro.

Avvertenza

Nel caso in cui il cartone sia stato in gran parte già spinto fi no al blocco è possibile anche premere il tasto avanti. In questo modo l'utensile da taglio scorre lentamente in avanti e distrugge il cartone restante. Durante questa funzione lampeggiano in alternanza le spie "Pronta all'esercizio" e "Blocco".

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raff reddare la macchina per ca. 15–20 min.

8 Pulizia

Spegnere la macchina ed estrarre la spina di rete. La pulizia deve essere effettuata sol- tanto con un panno morbido e una soluzione delicata di acqua saponata. Durante que- sta operazione non deve penetrare acqua nell'apparecchio.

9 Smaltimento / Riciclaggio

Al termine della sua vita utile la macchina deve essere smaltita nel rispetto dell'ambiente. In questo caso devono essere osservate le norme vigenti. Poiché la situazione legislativa è soggetta a continui cambiamenti, vi preghiamo di contattare, al momento opportuno, gli uffi ci comunali di competenza. Anche HSM, in qualità di azienda produttrice, è a vostra disposizione per fornirvi informazioni sullo smaltimento della vostra vecchia apparecchiatura.

10 Dati tecnici

Dimensione modulare 5 x 100 mm
Capacità di taglio Fino a 3 strati
Velocità di lavoro 8,5–14,0 m/min
Larghezza di lavoro 425 mm
Altezza di alimentazione 20 mm
Collegamento 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Modalità di funzionamento Funzionamento continuo
Potenza assorbita max 1,87 kW
Condizioni ambientali per trasporto,stoccaggio e funzionamento:temperatura umidità relativa dell'aria altezza sopra il l.d.m.	da -10 °C a +25 °Cmax 90%, senza condensamax 2.000 m
Emissioni sonore(a vuoto / carico)	60–62 dB(A)66–67 dB(A)
Dimensioni L x P x H (mm) 770 x 570 x 1040
Peso 170 kg

La macchina per imbottiture imballaggi è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:

• Direttiva Bassa Tensione 2014/35/UE
• Direttiva CEM 2014/30/UE
• Direttiva RoHS 2011/65/UE

La dichiarazione di conformità UE può essere richiesta al produttore.
