Produkta veids	Kartona iepakojuma aizsargspilvenu ražošanas iekārta
Zīmols	HSM
Modelis	ProfiPack P425
Izmēri (G x P x A)	770 x 570 x 1040 mm
Svars	170 kg
Elektropadeve	100-240 V / 50-60 Hz
Maksimālais enerģijas patēriņš	1,87 kW
Darba platums	425 mm
Ievades augstums	20 mm
Darba ātrums	8,5 - 14,0 m/min (regulējams 4 līmeņos)
Griešanas jauda	Līdz 3 kartona kārtām
Atstarpes intervāli	5 x 100 mm
Darbības režīms	Pastāvīga darbība
Trokšņa līmenis (tukšgaitā / zem slodzes)	60-62 dB(A) / 66-67 dB(A)
Apkārtējās vides apstākļi - Temperatūra	-10 °C līdz +25 °C
Maksimālais relatīvais mitrums	90 % (bez kondensāta)
Maksimālais augstums	2 000 m
Garantija	2 gadi (6 mēneši nepārtrauktā darbā)
Apkope un tīrīšana	Tīrīšana ar mīkstu drānu un ziepjūdeni; pirms tīrīšanas atvienot no elektrotīkla
Drošība	Avārijas apturēšana, ritenīšu bloķēšana, aizsardzība pret asmeņiem
Opcijas	Iebūvētais nosūkšanas komplekts (savienojums putekļu sūcējam)
Atbilstība	Zemsprieguma direktīvas, EMS, RoHS

Bieži uzdotie jautājumi - ProfiPack P425 HSM

Kāda ir ProfiPack P425 galvenā funkcija?

Šī iekārta ir paredzēta kartonu pārveidošanai par iepakojuma aizsargspilveniem, nevis dokumentu iznīcināšanai. Tā ļauj izveidot polsterējumu no gofrētā kartona.

Kādus kartonu veidus var izmantot?

Kartoni, kuru platums nepārsniedz 425 mm. Plašāki kartoni tiek automātiski sagriezti. Ievades biezums ir 20 mm, līdz 3 kārtām.

Kā regulēt darba ātrumu?

Izmantojiet regulēšanas pogas + un - uz vadības paneļa. Ātrumu var regulēt 4 līmeņos, no 8,5 līdz 14,0 m/min, apturētā vai darba režīmā.

Ko darīt, ja kartons iestrēgst?

Nospiediet reversa pogu, lai veiktu atpakaļgaitu un atbrīvotu kartonu. Ja nepieciešams, izmantojiet virziena uz priekšu pogu, lai pabeigtu griezt atlikušo materiālu. Ja motors pārkarsis, ļaujiet tam atdzist 15-20 minūtes.

Kā apkopt iekārtu?

Izslēdziet un atvienojiet iekārtu. Tīriet ar mīkstu drānu un nekorozīvu ziepjūdeni. Nepieļaujiet ūdens iekļūšanu iekšpusē.

Kādi ir svarīgi drošības norādījumi?

Nekad neievietojiet rokas padeves spraugā. Turiet matus, brīvu apģērbu un rotaslietas tālāk. Bīstamības gadījumā izmantojiet avārijas apturēšanu. Iekārta nav piemērota lietošanai bērniem.

Vai iekārtai var pievienot putekļu sūcēju?

Jā, ProfiPack P425 var aprīkot ar iebūvētu nosūkšanas ierīci (pēc izvēles). Putekļu sūcēja savienojums atrodas iekārtas labajā pusē.

Kur atrast rezerves daļas?

Sazinieties ar ražotāju HSM vai pilnvarotu izplatītāju. Pārveidošanas komplekti un putekļu sūcēji ir pieejami ar atsauces numuriem (piem., 2.412.111).

Kāda ir iekārtas garantija?

Garantija ir 2 gadi. Nepārtraukta darba gadījumā tā ir ierobežota līdz 6 mēnešiem. Bojājumi, kas radušies nepareizas lietošanas dēļ, netiek segti.

Kā utilizēt iekārtu pēc tās kalpošanas laika beigām?

Ievērojiet vietējos noteikumus par elektronisko atkritumu pārstrādi. Sazinieties ar savu pašvaldību vai ražotāju HSM, lai saņemtu padomus par ekoloģisku utilizāciju.

LIETOŠANAS INSTRUKCIJA ProfiPack P425 HSM

latviski: lerīce iepakošanas polsteru ražošanai 141

1. Mērķim atbilstoša lietošana, garantija

ProfiPack P425 ir paredzēts vienīgi kartona iepakošanas polsteru ražošanai. Ierīcei mēs sniedzam divu gadu garantiju. Lietojot vairāku maiņu režīmā, garantijas laiks ir 6 mēneši. Garantija neattiecas uz nodilumu, bojājumiem, kas radušies nepareizas lietošanas, dabīga nolietojuma vai trešo personu izdarītu ierīces izmaiņu rezultātā.

2. Simbolu skaidrojums un drošības norādījumi

Pirms ierīces lietošanas sākšanas izlasiet lietošanas instrukciju, saglabājiet to vēlākai izmantošanai, kā arī nododiet instrukciju tālāk jaunajam lietotājam.

levērojiet visus ProfiPack piestiprinātos drošības norādījumus.

Brīdinājums par griezējmehānisma radītām traumām

Asais griezējmehānisms var radīt grieztas traumas.

Aso nažu radītu traumu risks!

Nekad nelieciet rokas papīra padeves spraugā.

levilkšanas radītu traumu risks!

Netuviniet izlaistus matus, brīvu apgērbu, kaklasaites, šalles, kakla kēdītes un rokassprādzes padeves atveres zonai. Neiznīciniet materiālus, kam ir tendence veidot cilpas, piemēram, lentes, šnores, mīkstās plastmasas plēves.

Apdraudējums bērniem un citām personām!

Šī ierīce nav piemērota lietošanai vietās, kurās var atrasties bērni.

Elektriskās strāvas radīts apdraudējums

Nepareizi rīkojoties ar ierīci, bīstams tīkla spriegums var izraisīt elektrisko triecie-nu.

• Regulāri pārbaudiet, vai ierīcei un vadam nav bojājumu.
• Izslēdziet ProfiPack un izvelciet kontaktdakšu, ja smalcinātājam ir bojājumi vai darbības traucējumi, kā arī pirms uzstādīšanas vietas nomaiņas vai tīrīšanas.

• Kontaktdakšai jābūt viegli aizsniedzamai.

• Pirms kontaktdakšas pieslēgšanas pārbaudiet, vai elektrotīkla spriegums un frekvence atbilst datiem datu plāksnītē.

• Uzmaniet, lai ProfiPack neieklūtu škīdrumi.

- lerīci neākst uzstādīt radiatora vai cita siltuma avota tuvumā.

• Ventilācijas spraugām ir jābūt brīvām un jāatrodas vismaz 5 cm attālumā no sienas vai mēbelēm.
• Nevelciet kontaktdakšu no kontaktligzdas aiz vada, bet vienmēr satveriet aiz pašas kontaktdakšas.

Servisa darbus drīkst veikt tikai HSM klientu apkalpošanas dienests un mūsu sadarbības partneru servisa tehniķi. Klientu apkalpošanas dienesta adreses skatiet 168. lpp.

3. Transportēšana, uzstādīšana

Savienojiet pieslēguma vadu ar ierīci. Pieslēgums jāveic pie strāvas avota, kas atbilst datiem datu plāksnītē. levērojiet, lai pieslēguma vads būtu izvietots brīvi un nevarētu uzkāpt uz vada. levietojiet ierīces kontaktdakšu at-bilstoši instalētā kontaktligzdā.

Nospiežot bremžu sviru, nofiksējiet priekšējos ritenīšus.

levērībai.

HSM ProfiPack 425 ir iespējams piegādāt arī ar iebūvētu nosūkšanas ierīci.

Ar nosūcēju var aizvākt kartona apstrādes laikā radušos puteklus. Ja jūsu ierīcei ir nosūkšanas ierīce, labajā pusē (9) ir pieejams nosūcēja pieslēgums. Ja jūsu ierīcei nav šāda mehānisma, pēc vajadzības detaļas var uzmontēt vēlāk.

ProfiPack pārbūves komplekts:

Pasūtījuma numurs x.xxx.xxx.xxx

Atputeklotājs:

Pasūtījuma numurs 2.412.111

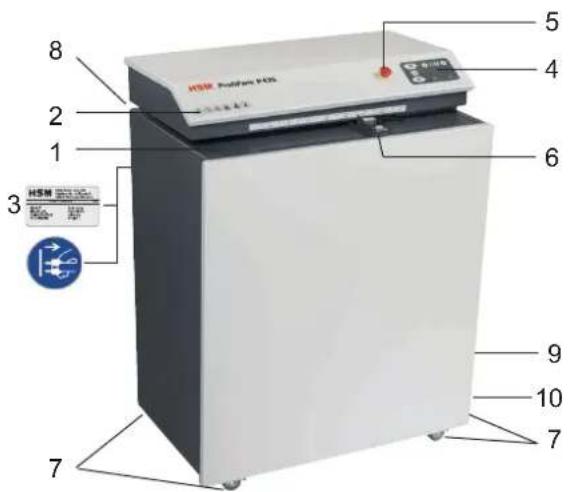

4. Pārskats

1 Padeves atvere
2 Drošības norādījums
3 Brīdinājuma uzlīme / datu plāksnīte
4 Vadības lauks
5 Avārijaptures taustiņš
6 Atturis
7 Ritenīši
8 „Uzpolsterēšanas” aizbīdnis
9 Nosūcēja pieslēgums
10 Vada turētājs

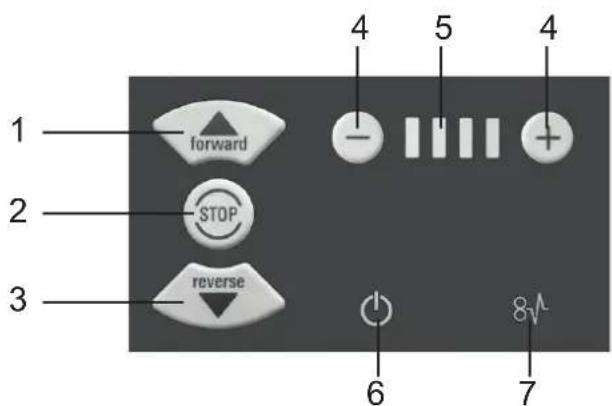

5. Vadības un indikācijas lauks

1 Turpgaitas taustiņš
2 Apturēšanas taustiņš
3 Atpakalgaitas taustiņš
4 lestatīšanas taustini
5 „Ātruma” indikācija
6 „Gaidstāves” indikācija
7 „Nosprostojuma” indikācija

6. Lietošana

leslēgšana

- Atblokējiet avārijaptures taustiņu, pagriežot to pretēji pulksteņrādītāja virzienam.

- Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē pozīcijā „l”.

„Gaidstāves” indikācija mirgo.

Pēc tam „Gaidstāves” indikācija deg nepārtraukti. Ierīce ir darba gatavībā.

Nospiediet „turpgaitas” taustinu. Griezējmehānisms ieslēdzas.

Nospiežot iestatīšanas taustiņus - un +, četrās pakāpēs tiek regulēts darba ātrums. lestatījumus var veikt gan miera stāvoklī, gan darbības laikā.

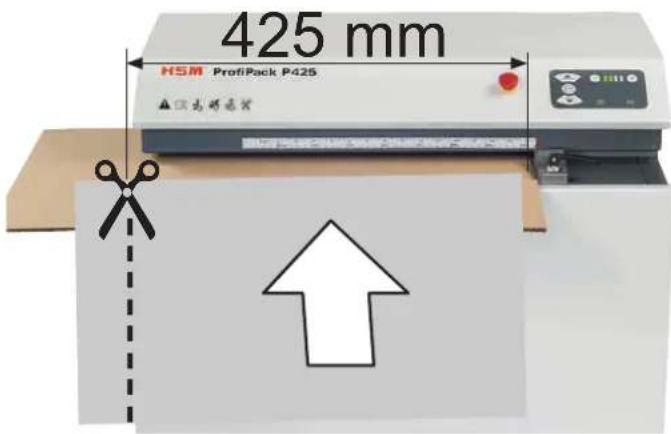

Kartona padošana

• Kartons tiek apstrādāts līdz 425 mm platumam.
• Platāks kartons automātiski tiek nogriezts.
• Nospiediet apturēšanas taustiņu. Griezēj-mehānisms izslēdzas.

Izslēgšana

Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē pozīcijā „0”.

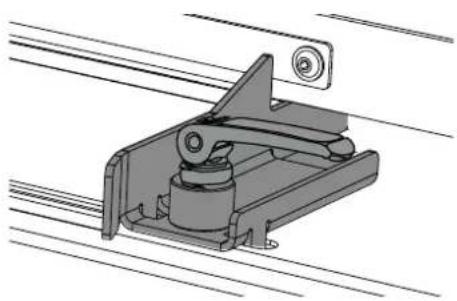

lestatāms atturis

Svira uz augšu: pārbīdīšanai Svira uz leju: atturis ir nofiksēts

Materiāla atlieku noņemšana

▶ Veicot darbus pie placinātāja vāka, ievērojiet: Lietojiet cimdus.

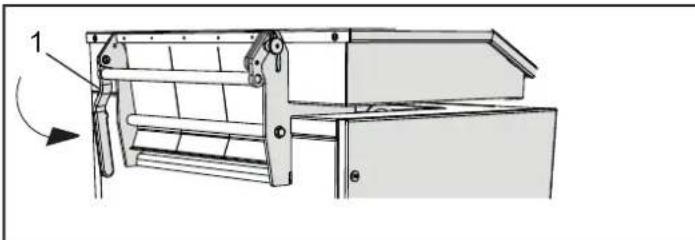

Kartona perforācija

• Svira (1) atrodas apakšējā pozīcijā
• Fiksācijas tapa ir nofiksējusies
- Pievadiet kartonu

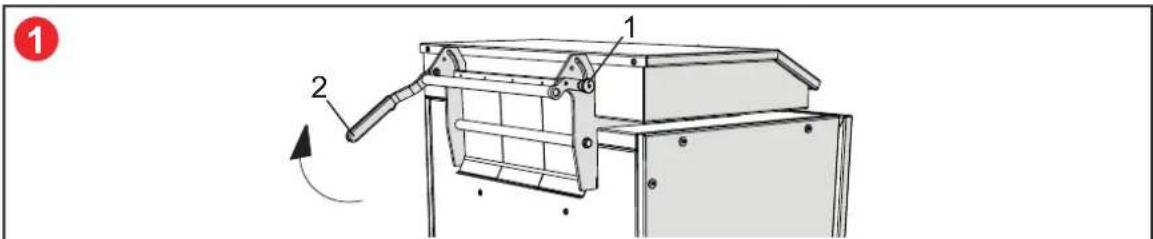

Kartona uzpolsterēšana

• Pavelciet fiksācijas tapu (1)
• Pavelciet sviru (2) uz augšu.
- Pievadiet apm. 2 lineāros metrus kartona

1

• Spiediet sviru (2) uz leju.
• Pievadiet kartonu

2

Noņemiet materiāla atliekas, kad pārejat no „Kartona uzpolsterēšana“ uz „Kartona perforācija“.

• Izslēdziet ierīci. Pārslēdziet tīkla slēdzi pozīcijā „0“.
• Ar roku nonemiet materiāla atliekas, kas karājas pie spiedes plāksnes.
• leslēdziet ierīci. Pārslēdziet tīkla slēdzi pozīcijā „I“.
• Bīdiet cietu kartonu, lai atbrīvotu šahtu no materiāla atliekām.
• Atlikušās materiāla atliekas noņemiet ar roku.

7. Traucējumu novēršana

nosprostojums

Lai izņemtu materiālu traucējumu gadījumā, nospiediet atpakalgaitas taustiņu.

Griezējmehānisms lēni darbojas atpakalgaitā un izbīda kartonu atpakal.

levērībai

Ja kartons līdz sastrēgumam jau lielākoties ir ievilkts, varat nospiest turpgaitas taustiņu. Griezējmehānisms lēni turpina darboties uz priekšu un atlikušais kartons tiek sasmalcināts.

Šīs darbības laikā pārmainus mirgo „Gaidstāves” un „Nosprostojuma” indikācija.

Citu traucējumu gadījumā pirms mūsu klientu dienesta informēšanas, lūdzu, pārbaudiet, vai nav pārslogots motors. Pirms lietošanas atsākšanas ľaujiet ierīcei atdzist apm. 15–20 min.

8. Tīrīšana

Izslēdziet ierīci un izvelciet kontaktdakšu.

Tīrīšanai drīkst izmantot tikai mīkstu lupatiņu un maigu ziepjūdens škīdumu. Turklāt ierīcē nedrīkst iekļūt ūdens.

9. Atkritumu nodošana/likvidācija

Darbmūža beigās ierīce jālikvidē videi nekaitīgā veidā. Turklāt tad ir jāievēro piemērojamie tiesību akti. Tā kā tiesību akti regulāri tiek gro-zīti, attiecīgajā brīdī ir jāsazinās ar jūsu komunālo dienestu. Par vecās

ierīces likvidāciju labprāt konsultēs arī uzņē-mums HSM kā ražotājs.

1. Tehniskie dati

Rastrā izmērs 5 x 100 mm
Griešanas jauda Līdz 3 kārtām
Darba ātrums	8,5–14,0
Darba platums 425 mm
Ieejas augstums 20 mm
Pieslēgums 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Darba režīms Nepārtrauktais režīms
Jaudas patēriņš maks. 1,87 kW
Vides nosacījumi transportēšanai, glabāšanai un darbībai:TemperatūraRelatīvais gaisa mitrumsAugstums virs jūras līmeņa	-10 °C līdz +25 °Cmaks. 90%, bez kondensātamaks. 2 000 m
Trokšņa emisija(tukšgaitā / noslogots)	60–62 dB(A)66–67 dB(A)
Izmēri P × Dz × A (mm) 770 × 570 × 1040
Svars 170 kg

Iepakojuma polsterēšanas ierīce atbilst spēkā esošajiem Eiropas Savienības saskaņošanas noteikumiem:

• Zemspreguma direktīva 2014/35/ES
- Elektromagnētiskās savietojamības direktīva 2014/30/ES
• RoHS direktīva 2011/65/ES

ES atbilstības deklarāciju var pieprasīt ražotājam.
