Tip produs	Aparat de fabricare a pernelor protectoare de ambalaj din carton
Marcă	HSM
Model	ProfiPack P425
Dimensiuni (L x l x h)	770 x 570 x 1040 mm
Greutate	170 kg
Alimentare electrică	100-240 V / 50-60 Hz
Putere consumată maximă	1,87 kW
Lățime de lucru	425 mm
Înălțime de admisie	20 mm
Viteză de funcționare	8,5 - 14,0 m/min (reglabilă pe 4 niveluri)
Capacitate de tăiere	Până la 3 straturi de carton
Intervale de spațiere	5 x 100 mm
Mod de funcționare	Funcționare permanentă
Nivel sonor (în gol / sub sarcină)	60-62 dB(A) / 66-67 dB(A)
Condiții ambientale - Temperatură	-10 °C până la +25 °C
Umiditate relativă max.	90 % (fără condens)
Altitudine maximă	2 000 m
Garanție	2 ani (6 luni în funcționare continuă)
Întreținere și curățare	Curățare cu o cârpă moale și apă cu săpun; deconectați înainte
Siguranță	Oprire de urgență, blocare roți, protecție împotriva lamelor
Opțiuni	Kit de aspirație integrat (racord pentru aspirator)
Conformitate	Directive de joasă tensiune, CEM, RoHS

Întrebări frecvente - ProfiPack P425 HSM

Care este funcția principală a ProfiPack P425?

Acest aparat este proiectat pentru a transforma cartoane în perne protectoare de ambalaj, nu pentru a distruge documente. Permite crearea de umplutură din carton ondulat.

Ce tipuri de carton pot fi utilizate?

Cartoane cu o lățime maximă de 425 mm. Cartoanele mai late sunt tăiate automat. Grosimea de admisie este de 20 mm, până la 3 straturi.

Cum se reglează viteza de funcționare?

Utilizați tastele de reglare + și - de pe panoul de comandă. Viteza poate fi ajustată pe 4 niveluri, de la 8,5 la 14,0 m/min, în oprire sau în funcțiune.

Ce faceți în caz de blocare a cartonului?

Acționați tasta de reversion pentru a face marșarier și a elibera cartonul. Dacă este necesar, utilizați tasta de mers înainte pentru a termina de tăiat materialul rămas. Lăsați să se răcească 15-20 de minute dacă motorul s-a supraîncălzit.

Cum se întreține aparatul?

Opriți și deconectați mașina. Curățați cu o cârpă moale și apă cu săpun necorozivă. Evitați pătrunderea apei în interior.

Care sunt instrucțiunile importante de siguranță?

Nu introduceți niciodată mâinile în fanta de alimentare. Țineți părul, hainele largi și bijuteriile departe. Utilizați oprirea de urgență în caz de pericol. Aparatul nu este potrivit pentru utilizare de către copii.

Se poate folosi un aspirator cu mașina?

Da, ProfiPack P425 poate fi echipat cu un dispozitiv de aspirație integrat (opțional). Un racord pentru aspirator este disponibil pe partea dreaptă a aparatului.

Unde găsiți piesele de schimb?

Contactați producătorul HSM sau un distribuitor autorizat. Seturi de transformare și deprafoare sunt disponibile sub referință (ex: 2.412.111).

Care este garanția aparatului?

Garanția este de 2 ani. În caz de funcționare continuă, este limitată la 6 luni. Daunele datorate utilizării neconforme nu sunt acoperite.

Cum se elimină mașina la sfârșitul vieții?

Respectați reglementările locale privind reciclarea deșeurilor electronice. Contactați primăria sau producătorul HSM pentru sfaturi de eliminare ecologică.

MANUAL DE UTILIZARE ProfiPack P425 HSM

română: Aparat pentru producerea de umpluturi anti-șoc 111

1 Utilizare conform destinației, garanție

Aparatul ProfiPack P425 este destinat în exclusivitate producerii de umplutură anti-șoc din carton. Asigurăm o garanție legală de doi ani pentru mașină. În cazul folosirii în funcționare în mai multe schimburi, garanția acordată este de 6 luni. Uzura, deteriorările produse ca urmare a manipulării necorespunzătoare, uzurii naturale respectiv intervențiilor unei terțe părți, nu fac obiectul garanției.

2 Explicitarea simbolurilor și indicațiilor de securitate

Înainte de punerea în funcțiune a mașinii, citiți manualul de exploatare, păstrați-l pentru utilizare ulterioară și predați-l noilor utilizatori atunci când înstrăinați mașina.

Acordati atenție tuturor indicatilor de securitate amplasate pe Profipack.

Avertizare împotriva vătămârilor de către aparatul de tăiat

Vătămările prin tăiere sunt posibile de către aparatul de tăiat ascuțit.

Pericol de vătămare datorită cuțitului ascuțit!

Nu introduceți mâna niciodată în fanta de alimentare cu hârtie.

Pericolde vătămare prin tragere în interior!

Nu aduceți părul lung, hainele largi, cravatele, fularele, lănțișoarele de gât și mână etc. în zona deschiderii de alimentare. Nu disrugeti material care tinde să formeze bucle, de ex. benzi, șnururi, folii moi de plastic.

Pericole pentru copii și alte persoane!

Acest dispozitiv nu este adecvat pentru utilizarea în locații în care pot fi prezenți copii.

Pericol datorită curentului electric

Tensiunea periculoasă a rețelei poate conduce în cazul lucrului defectuos cu mașina la șoc electric.

• Verificați regulat dacă aparatul și cablul au deteriorări.

• În cazul deteriorării sau a unei funcționări incorecte, precum și înainte de schimbarea locului sau la curățare, deconectați aparatul Profipack și scoateți fișa de rețea.

• Aveți în vedere ca fișa de rețea să fie ușor accesibilă.

• Înainte de introducerea fișei de rețea, verificați dacă tensiunea și frecvența rețelei dumneavoastră de curent coincid cu datele de pe plăcuța de fabricație.
• Evitați ca lichidele să ajungă în aparatul ProfiPack.
• Nu este permisă amplasarea aparatului ProfiPack în apropierea unui corp de încălzit sau a unei alte surse de căldură.
• Fantele de aerisire trebuie să fie libere și trebuie respectată o distanță de min. 5 cm față de perete sau de mobilă.
• Nu trageți niciodată fișa de rețea din priză de cablul de alimentare, ci apucați întot-deauna de fișa de rețea.

Efectuarea lucrărilor de service este permisă numai serviciului pentru clienti HSM și teh- nicienilor de service ai partenerilor noștri contractuali. Pentru adresele serviciului pentru clienti, a se vedea pagina 168.

3 Transport, instalare

Legați cablul de conectare cu mașina. Cone-xiunea trebuie să aibă loc la o sursă de cu-rent, care corespunde datelor de pe plăcuța de fabricație. Fiți atenți, cablul de conexiune trebuie să stea liber și să nu se poată călca pe acesta. Introduceți ștecherul de conectare al mașinii într-o prizăinstalată regulamentar.

Fixați rolele din fată prin apăsarea manetei de frână în jos.

Indicatie:

Aparatul HSM ProfiPack 425 poate fi livrat și cu o instalație de aspirație încorporată. Puteți îndepărta praful, care apare ca urmare a prelucrării cartonului cu ajutorul unui aparat de aspirare. În cazul în care aparatul dumnea-voastră deține o instalație de aspirație, este prezent pe partea dreaptă (9) un racord pentru aparatul de aspirare. În cazul în care aparatul dvs. nu deține acest tip de racord, piesele pot fi montate ulterior în caz de necesitate.

Kit de modificare ProfiPack:

Număr comandă x.xxx.xxx.xxx

Desprăfuitor:

Număr comandă 2.412.111

4 Vedere generală

1 Deschidere de introducere
2 Indicatie de securitate
3 Etichetă de atenționare / Plăcuță de fabricație
4 Panou de comandă
5 Buton oprire de urgentă
6 Opritor
7 Role
8 Clapetă „Capitonare”
9 Racord pentru aparatul de aspirare
10 Suport cablu

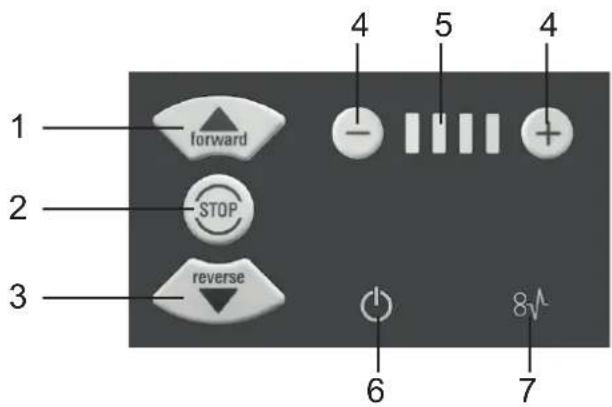

5 Câmp de operare și afişaj

- Deblocați butonul de oprire de urgență, prin rotirea acestuia în sens antiorar.

- Comutați întrerupătorul de rețea de pe partea dreaptă pe poziția „I”.

Afişajul „Gata de funcționare” luminea- ză intermitent.

După scurt timp afișajul „Gata de funcționa-re” luminează constant. Mașina este gata de funcționare.

Apăsați „Buton înainte”.

Aparatul de tăiat pornește.

Prin apăsarea butoanelor de reglare - și + viteza de lucru se reglează în 4 trepte.

Reglare posibilă în repaus și funcționare.

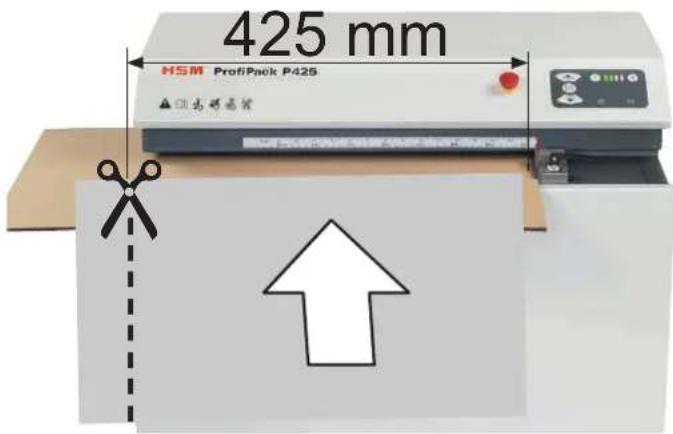

Alimentați cu carton

- Pot fi prelucrate bucăți de carton cu lățimea de până la 425 mm.

- Cartonul mai lat este tăiat în mod automat.

- Prin apăsarea butonului stop, aparatul de tăiat se oprește.

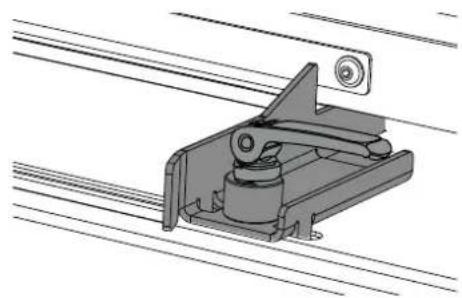

Opritor reglabil

Manetă sus: pentru deplasare

Manetă jos: Opritor fi x

Comutați întrerupătorul de rețea de pe partea dreaptă pe poziția „0”.

PRECAUTIE

Îndepărtarea restului de material

În timpul tuturor lucrărilor fiți atenți la clapeta de refulare: Purtați mănuși.

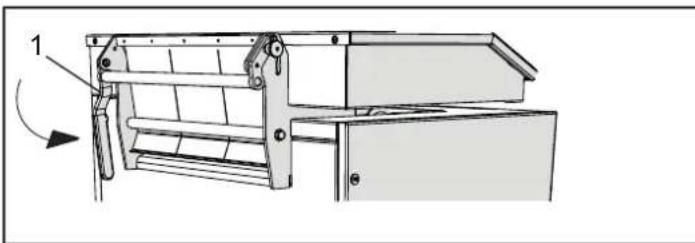

Perforarea cartonului

• Maneta (1) se află în poziție inferioară
• Boltul de blocare este blocat
• Alimentarea cartonului

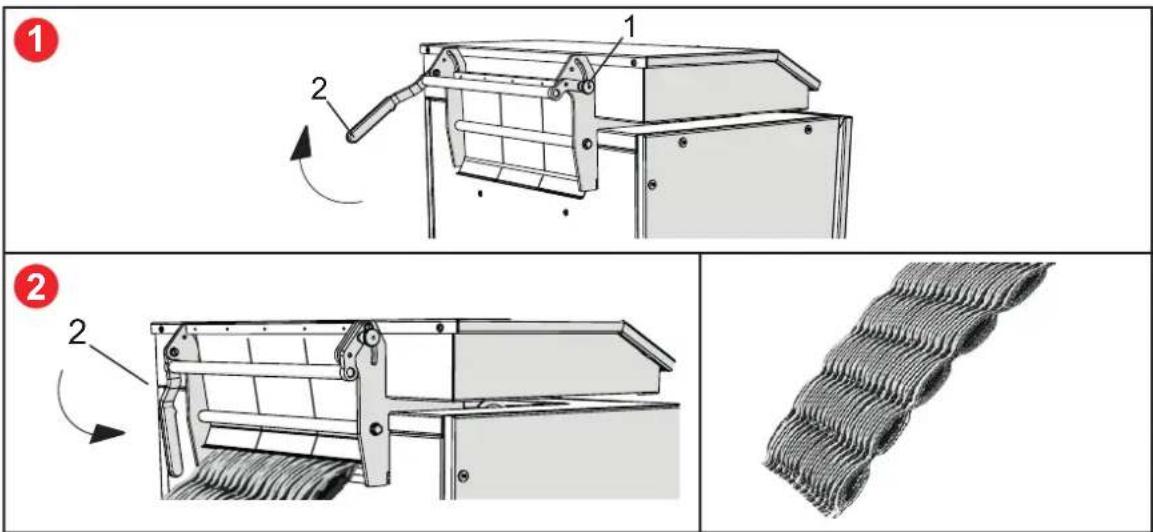

Realizarea de umplutură anti-şoc din carton

• Tragetii bolțul de blocare(1)
• Tragetii maneta (2) în sus.
  • alimentati cca. 2 metri liniari de carton

1

• Apăsați maneta (2) în jos.
- Alimentarea cartonului

2

Îndepărtați resturile de material, când treceți de pe „Realizare de umplutură anti-șoc din carton” pe „Perforare carton”.

• Opriti mașina. Comutați întrerupătorul de rețea pe poziția „0“.
• Îndepărtați manual restul de material, care atârna pe tabla de refulare.
• Porniți mașina. Comutați întrerupătorul de rețea pe poziția „I“.
• Împingeti resturile de carton, pentru a elibera fanta de resturi de material.
• Îndepărtați manual resturile de material rămase.

7 Înlăturare avarii

Blocaj

Pentru scoaterea materialului în caz de avariia actionați „Butonul de inversare”.

Aparatul de tăiat merge lent înapoi și împinge cartonul înapoi.

Indicatie

În cazul în care cartonul a fost tras deja în mare parte până la blocare, puteți apăsa butonul înainte. Astfel, aparatul de tăiere va rula din nou lent înainte și va distruge restul cartonului.

În timpul acestei funcțiuni luminează intermi- tent alternativ „Gata de funcționare” și „Blo- caj”.

În cazul altor defectiuni, înainte de înştiințarea serviciului nostru de asistență tehnică, vă rugăm să verificați dacă motorul a fost suprasolicitat. Înainte de repornire, lăsați mașina să se răcească aprox. 15–20 min.

8 Curățarea

Opriți mașina și deconectați fișa de rețea. Curățarea se poate face numai cu o câr-pă moale și cu o soluție diluată de săpun. Nu este voie să pătrundă apă în aparat.

La finalul duratei de viață mașina trebuie eliminată ecologic. Pentru aceasta trebuie să respectați prescriptiile valabile la acel moment. Deoarece mediul legal a fost subiectul permanentelor modificări, vă solicităm, să vă puneți în legătură la momentul indicat cu administrația municipală. Și forma HSM în calitate de producător vă consiliază cu plăcere cu privire la eliminarea vechii dumneavoastră mașini.

10 Date tehnice

Dimensiunea rasterului 5 x 100 mm
Putere de tăiere până la 3 straturi
Viteza de lucru 8,5–14,0 m/min
Lățimea de lucru 425 mm
Înălțimea de alimentare 20 mm
Conexiune 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Mod de funcționare	Regim de funcționare permanentă
Puterea max. 1,87 kW
Condiții ambientale pentru transport, depozitare și funcționare:Temperaturăumiditate relativă a aeruluiÎnălțime peste NN	-10 °C până la +25 °Cmax. 90%, fără condensmax. 2.000 m
Emisii de zgomot(mers în gol/sarcină)	60–62 dB(A)66–67 dB(A)
Dimensiuni I x A x Î (mm) 770 x 570 x 1040
Masa	170 kg

Maşina de umplutură anti-şoc îndeplinește normele armonizate aplicabile ale Uniunii Europene:

• Directiva privind aparatele de joasă tensiune 2014/35/UE
• Directiva privind compatibilitatea electromagnetică 2014/30/UE
• Directiva privind restricții de utilizare a substanțelor periculoase în aparatele electrice și electronice 2011/65/UE

Declarația de conformitate CE poate fi solicitată la producător.
