ProfiPack P425 - Skartovač HSM - Bezplatný návod k obsluze

Typ produktu	Zařízení na výrobu ochranných polštářků z kartonu
Značka	HSM
Model	ProfiPack P425
Rozměry (D x Š x V)	770 x 570 x 1040 mm
Hmotnost	170 kg
Elektrické napájení	100-240 V / 50-60 Hz
Maximální příkon	1,87 kW
Pracovní šířka	425 mm
Výška vstupu	20 mm
Provozní rychlost	8,5 - 14,0 m/min (nastavitelná ve 4 stupních)
Řezací kapacita	Až 3 vrstvy kartonu
Rozestupy	5 x 100 mm
Režim provozu	Trvalý provoz
Hladina hluku (naprázdno / při zatížení)	60-62 dB(A) / 66-67 dB(A)
Podmínky prostředí - Teplota	-10 °C až +25 °C
Maximální relativní vlhkost	90 % (bez kondenzace)
Maximální nadmořská výška	2 000 m
Záruka	2 roky (6 měsíců při nepřetržitém provozu)
Údržba a čištění	Čištění měkkým hadříkem a mýdlovou vodou; před čištěním odpojte
Bezpečnost	Nouzové zastavení, zajištění koleček, ochrana proti nožům
Možnosti	Integrovaná sací sada (přípojka pro vysavač)
Shoda	Směrnice nízkého napětí, EMC, RoHS

Často kladené otázky - ProfiPack P425 HSM

Jaká je hlavní funkce ProfiPack P425 ?

Toto zařízení je určeno k přeměně kartonů na ochranné obalové polštářky, nikoli k ničení dokumentů. Umožňuje vytvářet výplň z vlnité lepenky.

Jaké typy kartonu lze použít ?

Kartony o maximální šířce 425 mm. Širší kartony jsou automaticky ořezány. Tloušťka vstupu je 20 mm, až 3 vrstvy.

Jak nastavit provozní rychlost ?

Použijte tlačítka nastavení + a - na ovládacím panelu. Rychlost lze nastavit ve 4 stupních, od 8,5 do 14,0 m/min, při zastavení nebo za chodu.

Co dělat v případě zaseknutí kartonu ?

Stiskněte tlačítko zpětného chodu pro couvání a uvolnění kartonu. V případě potřeby použijte tlačítko vpřed pro dokončení řezání zbývajícího materiálu. Pokud se motor přehřál, nechte 15-20 minut vychladnout.

Jak udržovat zařízení ?

Vypněte a odpojte stroj. Čistěte měkkým hadříkem a nekorozivní mýdlovou vodou. Zabraňte vniknutí vody dovnitř.

Jaké jsou důležité bezpečnostní pokyny ?

Nikdy nevkládejte ruce do vstupního otvoru. Udržujte vlasy, volné oblečení a šperky daleko. V případě nebezpečí použijte nouzové zastavení. Zařízení není vhodné pro použití dětmi.

Lze ke stroji připojit vysavač ?

Ano, ProfiPack P425 může být vybaven integrovaným sacím zařízením (volitelné). Na pravé straně stroje je k dispozici přípojka pro vysavač.

Kde sehnat náhradní díly ?

Kontaktujte výrobce HSM nebo autorizovaného prodejce. K dispozici jsou transformační sady a odsavače pod referenčním číslem (např. 2.412.111).

Jaká je záruka na zařízení ?

Záruka je 2 roky. Při nepřetržitém provozu je omezena na 6 měsíců. Škody způsobené neodpovídajícím použitím nejsou kryty.

Jak zlikvidovat stroj na konci životnosti ?

Dodržujte místní předpisy o recyklaci elektronického odpadu. Obraťte se na svůj obecní úřad nebo výrobce HSM pro ekologickou likvidaci.

NÁVOD K OBSLUZE ProfiPack P425 HSM

česky: Přístroj k výrobě obalových výplní 75

1 Použití v souladu s určením, záruka

ProfiPack P425 je určen výhradně k výrobě výplňových polštářků z lepenky. Na stroj po-skytujeme dva roky záruku. V případě vícesměnného provozu činí záruční doba 6 měsíců. Opotřebení, škody v důsledku neodborné manipulace, přirozené opotřebení, popř. zásahy z třetí strany nespadají pod plnění z odpovědnosti za vady.

2 Vysvětlení symbolů a bezpečnostní pokyny

Před uvedením stroje do provozu si přečtěte provozní návod, uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli.

Dodržujte všechny bezpečnostní pokyny uvedené na zařízení ProfiPack.

Výstraha před zraněním řezným mechanismem

Z důvodu ostrého řezného mechanismu může dojít k řezným poraněním.

Nebezpečí úrazu o ostré nože!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízky, náramky atd. nepřibližujte k oblasti vstupního otvoru. Neskartujte materiál, který se při zpracování může namotat, např. pásky, šňůry použité ve vazbě, měkké umělohmotné fólie atd.

Nebezpečí pro děti a ostatní osoby!

Toto zařízení není vhodné pro použití v místech, kde mohou být přítomny děti.

Ohrožení elektrickým proudem

Nebezpečné síťové napětí při nesprávné manipulaci se strojem může způsobit zasažení elektrickým proudem.

• Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu.
• V případě poškození nebo závad, před přemístěním nebo čištěním, ProfiPack vypněte a odpojte síťovou zástrčku ze zásuvky.

• Dbejte na to, aby byla sít'ová zástrčka snadno přístupná.

• Před připojením zástrčky k elektrické síti se přesvědčte o tom, zda se napěťové a kmi-točtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

• Zajistěte, aby do ProfiPack nevnikly kapaliny.
• Stroj neinstalujte v blízkosti topných těles nebo jiného zdroje tepla.
• Větrací otvory musí být volné a je třeba dbát na dodržení vzdálenosti min. 5 cm od stěn nebo od nábytku.
• Nikdy neodpojujte síťovou zástrčku ze zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

Servisní práce smí provádět pouze zákaznický servis firmy HSM a servisní technici našich smluvních partnerů. Adresy zákaznických servisů viz strana 168.

3 Přeprava, instalace

Spojte napájecí kabel se strojem. Skartovací stroj se musí připojit na proudový zdroj, který odpovídá údajům na typovém štítku. Dbejte na to, aby napájecí kabel ležel volně a nebylo možné na něj šlápnout. Sít'ovou zástrčku stroje zapojte do řádně instalované zásuvky.

Zaaretujte prední kolečka zatlačením páčky brzdy.

Upozornění:

HSM Profi Pack 425 lze dodat i se zabudovaným odsávacím zařízením.

Vysavačem lze odstranit prach vznikající při zpracování kartonu. Pokud je Váš přístroj vybaven odsávacím zařízením, na pravé straně (9) je k dispozici přípojka pro vysavač. Pokud Váš přístroj tímto zařízením vybaven není, můžete díly podle potřeby dodatečně namontovat.

Sada pro přestavbu Profi Pack:

Objednací číslo x.xxx.xxx.xxx

Odprašovač:

Objednací číslo 2.412.111

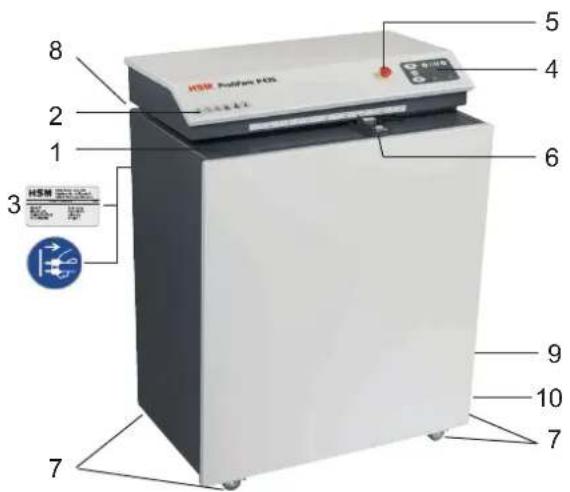

4 Přehled

1 Přívodní otvor
2 Bezpečnostní pokyny
3 Výstražná nálepka / typový štítek
4 Ovládací panel
5 Tlačítko nouzového vypínání
6 Doraz
7 Kolečka
8 Páka „Vytvořit polštářek“
9 Přípojka pro vysavač
10 Držák na kabel

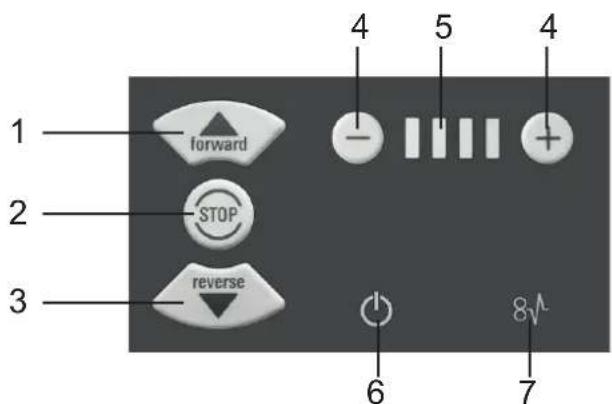

5 Ovládací a indikační pole

1 Tlačítko vpřed
2 Tlačítko Stop
3 Tlačítko zpět
4 Nastavovací tlačítka
5 Indikátor „Rychlost“
6 Indikátor „Připraven k provozu“
7 Indikátor „Blokáda“

6 Obsluha

Zapnutí

- Tlačítko nouzového vypnutí odblokujte jeho otáčením proti směru hodinových ručiček.

- Sítový vypínač na pravé straně uvedte do polohy „I“.

Bliká indikátor „Připraven k provozu“. Po krátké době svítí trvale indikátor „Připraven k provozu“. Stroj je připraven k provozu.

Stiskněte „Tlačítko vpřed“. Řezný mechanismus se spustí.

Stisknutím nastavovacích tlačítek - a + se reguluje pracovní rychlost ve 4 stupních. Nastavení možné v klidovém stavu a provozu.

Přísun lepenky

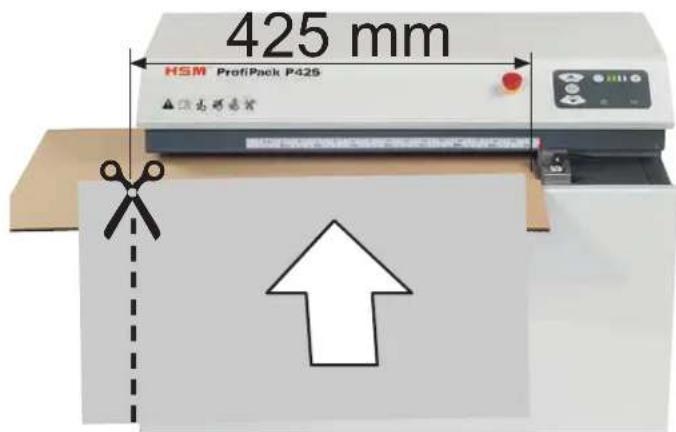

• Lepenka se zpracuje na šířku až 425 mm.
• Širší lepenka se automaticky odřízne.
• Po stisknutí tlačítka Stop se řezný mechanismus vypne.

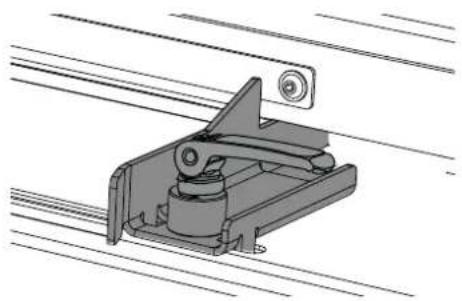

Nastavitelný doraz

Páka nahoře: pro posouvání Páka dole: pevný doraz

Sítový vypínač na pravé straně uvedte do polohy „0“.

OPATRNĚ

Odstranění zbytků materiálu

Při všech pracích na pěchovací klapce dodržujte následující: Noste rukavice.

Perforování lepenky

• Páka (1) se nachází v dolní poloze
• Západkový čep je zajištěný
• Vložte lepenku

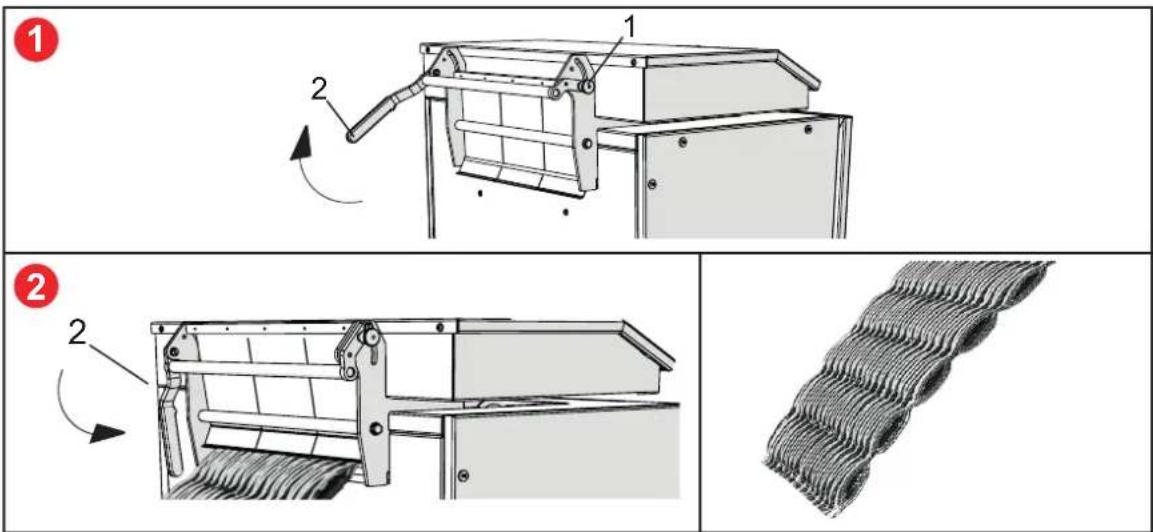

Vytvoření lepenkových polštářků

• Vytáhněte západkový čep (1)
• Páku (2) zatáhněte nahoru.
• vložte cca 2 běžné metry lepenky

1

• Zatlačte páku (2) dolů.
• Vložte lepenku

2

Pokud přecházíte z režimu „Vytvoření lepenkových polštářků“ do režimu „Perforování lepenky“, odstraňte nejprve zbytky materiálu.

• Vypněte stroj. Přepněte síťový vypínač do polohy „0“.
- Rukou odstraňte zbytky materiálu, které visí z pěchovacího plechu.
- Zapněte stroj. Přepněte síťový vypínač do polohy „l“.
- Vsuňte do stroje pevnou lepenku pro uvolnění zbytků materiálu ze šachty.
- Poslední zbytky materiálu odstraňte rukou.

7 Odstraňování poruch

Blokáda

Při poruše stiskněte „Tlačítko zpět“ pro odběr materiálu.

Řezný mechanismus se pohybuje po-malu dozadu a posune lepenku zpět.

Upozornění

Pokud byla lepenka do okamžiku zablokování z větší části vtažena do stroje, můžete stisknout také tlačítko chodu vpřed. Následkem toho se pohybuje řezný mechanismus pomalu vpřed a skartuje zbytek papíru.

Během této funkce střídavě bliká „Připraven k provozu“ a „Blokáda“.

V případě jiných závad zkontrolujte, zda motor není přetížen. Učiňte tak dříve, než budete kontaktovat zákaznický servis. Stroj nechejte před opětovným uvedením do provozu asi na 15 – 20 min. vychladnout.

8 Čištění

Vypněte stroj a zástrčku odpojte od sítě. Používejte k čištění pouze měkký hadr a jemný mýdlový roztok. Do stroje se přitom nesmí dostat žádná voda.

9 Likvidace / recyklace

Na konci životnosti je třeba stroj ekologicky zlikvidovat. Přitom musí být dodrženy platné předpisy. Protože stav zákonů podléhá neustálým změnám, žádáme Vás, abyste se v danou dobu informovali u obecní

Rozměr rastru 5 x 100 mm
Řezný výkon až 3 vrstvy
Pracovní rychlost 8,5 – 14,0 m/min
Pracovní šířka 425 mm
Výška vstupního otvoru 20 mm
Připojení 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Provozní režim Trvalý provoz
Výkon max. 1,87 kW
Okolní podmínky pro přepravu, skladování a provoz: teplota relativní vlhkost vzduchu nadmořská výška	-10 °C až +25 °Cmax. 90 %, bez tvorby kondenzátu max. 2000 m
Emise hluku (chod naprázdno / zatížení)	60 – 62 dB(A)66 – 67 dB(A)
Rozměry Š x H x V (mm) 770 x 570 x 1040
Hmotnost 170 kg

Stroj na vytváření polštářků splňuje platné harmonizační předpisy Evropské unie:

• Směrnice o nízkém napětí 2014/35/EU
• Směrnice o elektromagnetické kompatibilitě 2014/30/EU
  • Směrnice RoHS 2011/65/EU

EU prohlášení o shodě si můžete vyžádat u výrobce.

2 Vysvetlenie symbolov a bezpečnostné pokyny

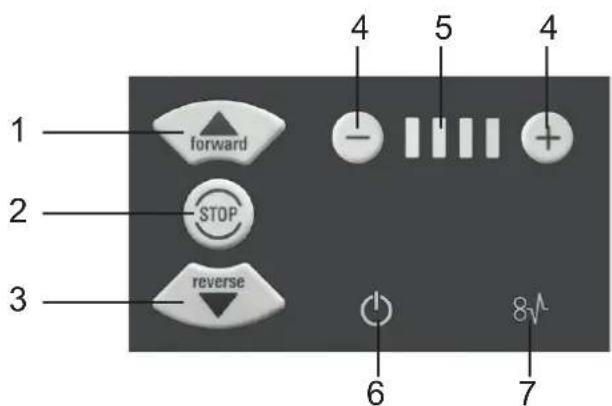

5 Ovládacie a zobrazovacie pole

- Odblokujte tlačidlo núdzového vypnutia tým, že ho otočíte proti smeru hodinových ručičiek.

- Prepnite siet'ový vypínač na pravej strane do polohy „I“.

Stlačte tlačidlo „Vpred“.

Rezacie ústrojenstvo sa spustí.

- Širší kartón sa automaticky odreže.

- Stlačením tlačidla Stop sa rezacie ústrojenstvo zastaví.

Nastavitel'ný doraz

Prepnite sietový vypínač na pravej strane do polohy „0“.

UPOZORNENIE

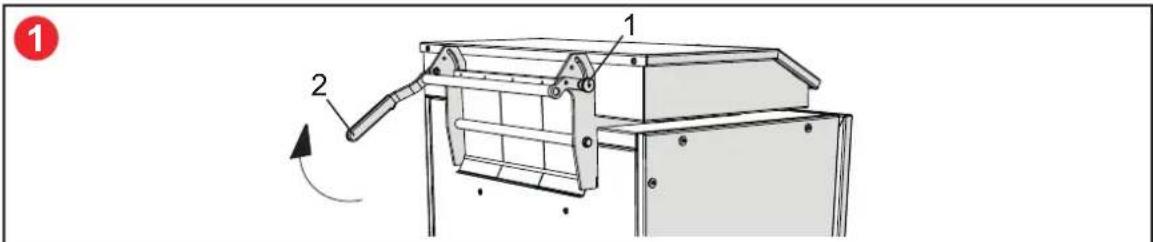

Vytváranie výplňového materiálu kartónu
