Termék típusa	Karton védőpárna gyártó gép
Márka	HSM
Modell	ProfiPack P425
Méretek (H x Sz x M)	770 x 570 x 1040 mm
Tömeg	170 kg
Elektromos tápellátás	100-240 V / 50-60 Hz
Maximális teljesítményfelvétel	1,87 kW
Munkaszélesség	425 mm
Bemeneti magasság	20 mm
Üzemi sebesség	8,5 - 14,0 m/perc (4 fokozatban állítható)
Vágási kapacitás	Akár 3 réteg karton
Távolsági beállítások	5 x 100 mm
Üzemmód	Folyamatos üzem
Zajszint (üresen / terhelés alatt)	60-62 dB(A) / 66-67 dB(A)
Környezeti feltételek - Hőmérséklet	-10 °C és +25 °C között
Max. relatív páratartalom	90 % (nem lecsapódó)
Maximális tengerszint feletti magasság	2 000 m
Garancia	2 év (folyamatos üzem esetén 6 hónap)
Karbantartás és tisztítás	Tisztítás puha ruhával és szappanos vízzel; előtte húzza ki a csatlakozót
Biztonság	Vészleállító, kerékrögzítés, pengevédő
Opciók	Beépített szívó készlet (porszívó csatlakozó)
Megfelelőség	Kisfeszültségű irányelvek, EMC, RoHS

Gyakran ismételt kérdések - ProfiPack P425 HSM

Mi a ProfiPack P425 fő funkciója?

Ez a készülék kartondobozok védő csomagoló párnák átalakítására szolgál, nem dokumentumok megsemmisítésére. Lehetővé teszi a hullámkartonból készült párnázat létrehozását.

Milyen típusú kartont lehet használni?

Olyan kartondobozokat, amelyek maximális szélessége 425 mm. A szélesebb dobozokat automatikusan levágja. A bemeneti vastagság 20 mm, legfeljebb 3 réteg.

Hogyan állítható be az üzemi sebesség?

Használja a + és - beállító gombokat a vezérlőpanelen. A sebesség 4 fokozatban állítható, 8,5 és 14,0 m/perc között, álló helyzetben vagy menet közben.

Mi a teendő karton elakadás esetén?

Nyomja meg a visszafordító gombot a hátramenethez és a karton kiszabadításához. Szükség esetén használja az előremenet gombot a maradék anyag levágásához. Ha a motor túlmelegedett, hagyja hűlni 15-20 percig.

Hogyan kell karbantartani a készüléket?

Kapcsolja ki és húzza ki a gépet. Tisztítsa puha ruhával és nem maró hatású szappanos vízzel. Kerülje, hogy víz kerüljön a belsejébe.

Melyek a fontos biztonsági előírások?

Soha ne nyúljon a bemeneti nyílásba. Tartsa távol a haját, bő ruházatát és ékszereit. Veszély esetén használja a vészleállítót. A készülék nem alkalmas gyermekek általi használatra.

Használható porszívó a géppel?

Igen, a ProfiPack P425 felszerelhető beépített szívóberendezéssel (opcionális). Porszívó csatlakozó található a készülék jobb oldalán.

Hol találhatók a pótalkatrészek?

Vegye fel a kapcsolatot a HSM gyártóval vagy egy hivatalos viszonteladóval. Átalakító készletek és pormentesítők elérhetők hivatkozási szám alatt (pl. 2.412.111).

Mi a készülék garanciája?

A garancia 2 év. Folyamatos üzem esetén 6 hónapra korlátozódik. A nem rendeltetésszerű használatból eredő károk nem fedezettek.

Hogyan kell megsemmisíteni a gépet élettartama végén?

Tartsa be az elektronikai hulladék újrahasznosítására vonatkozó helyi előírásokat. A környezetbarát megsemmisítés érdekében lépjen kapcsolatba a helyi önkormányzattal vagy a HSM gyártóval.

HASZNÁLATI ÚTMUTATÓ ProfiPack P425 HSM

magyar: Csomagolóbélések gyártására szolgáló készülék.... 105

1 Rendeltetésszerű használat, szavatosság

A ProfiPack P425 kizárólag kartonpapír csomagolópárnák előállítására való. A gépre két év szavatosságot nyújtunk. Több műszakos üzemben való használat esetén a szavatossági idő 6 hónap. A kopás, a szakszerűtlen kezelés, a természetes elhasználódás, ill. a harmadik személyek által történt beavatkozások miatti károsodások nem tartoznak a szavatosság hatálya alá.

2 Szimbólumok magyarázata és biztonsági útmutatások

A gép használatba vétele előtt olvassa el ezt az üzemeltetési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak.

Vegye figyelembe a Profipack készüléken található valamennyi biztonsági megjegyzést.

A vágószerkezet által okozott sérülésekre vonatkozó fi gyelmeztetés

Az éles vágószerkezet vágási sérüléseket okozhat.

Sérülésveszély az éles kések által!

Tilos belenyúlni a papírbeadagoló nyílásba.

Behúzás általi sérülésveszély!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön az adagolónyílás közelébe. Ne semmisítsen meg a berendezéssel hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliáti.

Gyermekek és más személyek veszélyeztetése!

Ez a készülék nem alkalmas olyan helyeken történő használatra, ahol gyermekek tartózkodhatnak.

Áramütés általi veszélyek

A gép hibás kezelése esetén a veszélyes hálózati feszültség áramütést okozhat.

• Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét.
• Sérülés, nem szabályos működés, valamint áthelyezés vagy tisztítás esetén kapcsolja ki a Profipack készüléket és húzza ki a hálózati csatlakozót.

• Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.

• A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

• Ne jusson be folyadék a ProfiPack készülékbe.
• A gépet nem szabad fütötest vagy más höforrás közelében elhelyezni.
• A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
• A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.

Szervizmunkákat csak a HSM vevőszolgálata és szerződéses partnereink szerviztechnikusai végezhetnek. A vevőszolgálat címe: 168. oldal.

3 Szállítás, felállítás

Illessze be a csatlakozókábelt a gépbe.

A gépet olyan áramforráshoz kell csatlakoztatni, amely megfelel a típustábla adatainak. Ügyeljen rá, hogy a csatlakozókábel szabadon legyen és lehessen rálépni a kábelre.

A gép hálózati csatlakozóját illessze be egy szabályosan kiépített csatlakozóaljzatba.

A fékkarok lenyomásával fékezze le a görgőket.

Útmutatás:

A HSM Profi Pack 425 csak beépített elszívóberendezéssel szállítható.

Az elszívóberendezés eltávolíthatja a kartonpapír feldolgozásakor keletkező port. Ha az Ön készülékén nincsen elszívóberendezés, akkor a jobb oldalon (9) található egy csatlakozó elszívóberendezések számára. Ha az Ön készüléke nem rendelkezik ilyen berendezéssel, akkor ezt az alkatrészt utólagosan is felszerelheti.

ProfiPack átépítő készlet:

Rendelési szám: x.xxx.xxx.xxx

Pormentesító:

Rendelési szám: 2.412.111

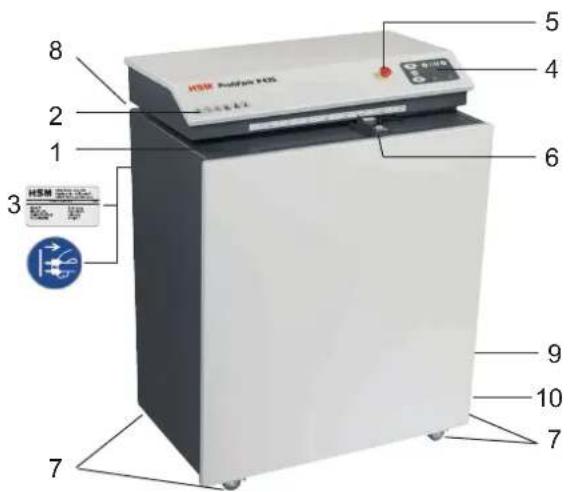

4 Áttekintés

1 Adagolónyílás
2 Biztonsági útmutatás
3 Figyelmeztető matrica / adattábla
4 Kezelőpanel
5 Vész-ki kapcsoló
6 Ütköző
7 Görgök
8 „Kitámasztó” Tolókar
9 Elszívókészülék csatlakozó
10 Kábeltartó

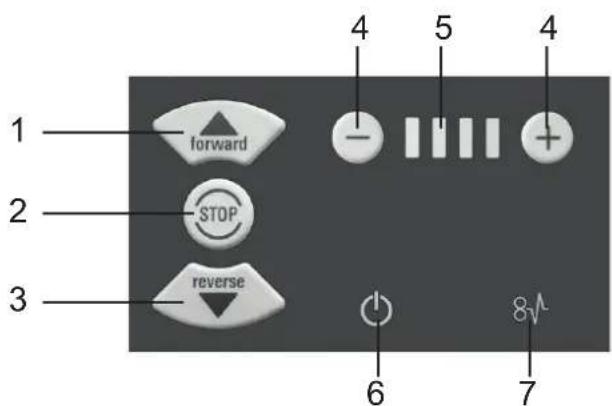

5 Kezelő-, és kijelzőpanel

1 Elöremenet gomb
2 Leállítás gomb
3 Hátramenet gomb
4 Beállítógombok
5 „Sebesség” jelzés
6 „Üzemkész” jelzés
7 „Blokkolódás” jelzés

6 Kezelés

Bekapcsolás

- Óra járásával ellentétes irányba forgatással oldja ki a vész-ki gomb reteszelését.

- Állítsa a jobb oldalon lévő hálózati kapcsolót „l” állásba.

Villog az „Üzemkész” jelzés. Rövid idő múlva folyamatosan világítani kezd az „Üzemkész” jelzés. A gép üzemkész.

Nyomja meg az „Elöremenet” gombot. Elindul a vágószerkezet.

A - és a + beállító gombok megnyomásával 4 fokozatban szabályozható a munkasebesség.

A beállítás álló helyzetben és üzem közben is lehetséges.

Kartonpapír beadagolása

• A készülék maximálisan 415 mm széles kartonpapírokat képes feldolgozni.
• Az ennél szélesebb kartonokat automatikusan levágja.
• A vágószerkezet a leállítás gomb megnyomásával kapcsolható ki.

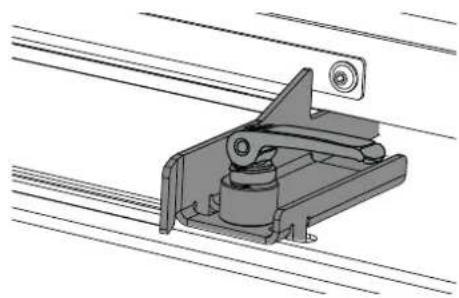

Beállítható ütköző

Kar fent: eltolás Kar lent: rögzített ütköző

Állítsa a jobb oldalon lévő hálózati kapcsolót „0” helyzetbe.

VIGYÁZAT

Anyagmaradékok eltávolítása

▶ A csapófedélen végzett munkák során vegye figyelembe: Viseljen kesztyűt.

Kartonpapírok perforálása

• A kar (1) alsó pozícióban van
• A retesz rögzítve van
• Kartonpapír beadagolása

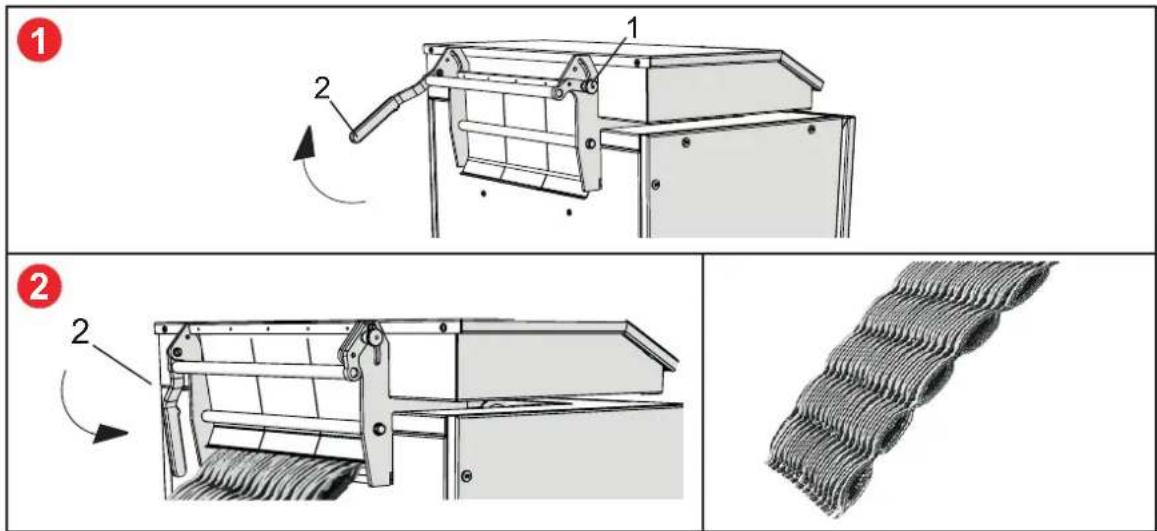

Karton alátámasztása

• Húzza meg a reteszt (1)
• Húzza fel a kart (2).
- adagoljon be kb. 2 folyóméter kartonpapírt

1

• Nyomja le a kart (2).
• Kartonpapír beadagolása

2

Ha átvált „Karton alátámasztása” és „Kartonpapír perforálása” üzem között, akkor távolítsa el az anyagmaradékokat.

• Kapcsolja ki a gépet. Állítsa a hálózati kapcsolót „0” állásba.
• Kézzel távolítsa el a takarólemezről lógó anyagmaradékokat.
• Kapcsolja be a gépet. Állítsa a hálózati kapcsolót „0” állásba.
• Az anyagmaradékok az aknából történő eltávolításához toljon be egy kemény kartonpapírt.
• A fennmaradó anyagmaradékot kézzel távolítsa el.

7 Üzemzavar-elhárítás

Blokkolódás

Üzemzavar esetén az anyag eltávolításához nyomja meg a „Hátramenet” gombot.

Ekkor a vágószerkezet lassan fordított irányban üzemel és kitolja a kartonpapírt.

Útmutatás

Ha a blokkolódáskor a karton nagy része már be van húzva, akkor az előre menet gombot is megnyomhatja. Ezáltal a vágómű lassan előrefelé működik, és megsemmisíti a maradék kartonpapírt.

A funkció használata során felváltva villog az „Üzemkész” és a „Blokkolódás” jelzés.

Más jellegű üzemzavarok esetén vevőszolgálatunk értesítése előtt győződjön meg róla, hogy a motor nincs-e túlterhelve. A gép újbóli használata előtt várjon körülbelül 15-20 percet, így a készülék lehülhet.

8 Tisztítás

Kapcsolja ki a gépet és húzza ki a hálózati csatlakozóját. A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

9 Ártalmatlanítás / újrahasznosítás

Az élettartama végén környezetba- rát módon ártalmatlanítsa a gépet. Ennek során tartsa be a hatályos előírásokat. Mivel a törvényi helyzet folyamatosan változik, ezért kérfük, hogy az adott időpontban lépjen

kapcsolatba a helyi kommunális hatósággal. Gyártóként a HSM cég is szívesen ad tanácsot régi gépének ártalmatlanításához.

10 Müszaki adatok

Raszterméret 5 x 100 mm
Vágási teljesítmény maximum 3 réteg
Munkasebesség	8,5-14,0
Munkaszélesség 425 mm
Beadagolási magasság 20 mm
Csatlakoztatás 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Üzemmód Folyamatos üzem
Teljesítmény max.	1,87
A szállítás, tárolás és üzemeltetés környezeti feltételei:HőmérsékletRelatív páratartalomTengerszint feletti magasság	-10 °C és +25 °C közöttmax. 90%, nem kondenzálódómax. 2 000 m
Zajkibocsátás(üresjárat / terhelés alatt)	60-62 dB(A)66-67 dB(A)
Méretek szé x mé x ma (mm) 770 x 570 x 1040
Súly 170 kg

A csomagolópárna készítő gép megfelel az Európai Unió alábbi harmonizált előírásainak:

• Kisfeszültségű berendezésekre vonatkozó 2014/35/EU irányelv
• Elektromágneses összeférhetőségről szóló 2014/30/EU irányelv
  • 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
