Produkto tipas	Kartoninių apsauginių pagalvėlių gamybos įrenginys
Prekės ženklas	HSM
Modelis	ProfiPack P425
Matmenys (Ilgis x Plotis x Aukštis)	770 x 570 x 1040 mm
Svoris	170 kg
Maitinimo šaltinis	100-240 V / 50-60 Hz
Maksimali sunaudojama galia	1,87 kW
Darbinis plotis	425 mm
Priėmimo aukštis	20 mm
Darbo greitis	8,5 - 14,0 m/min (reguliuojamas 4 lygiais)
Pjovimo talpa	Iki 3 kartoninių sluoksnių
Tarpų intervalai	5 x 100 mm
Veikimo režimas	Nuolatinis veikimas
Triukšmo lygis (tuščias / su apkrova)	60-62 dB(A) / 66-67 dB(A)
Aplinkos sąlygos - Temperatūra	-10 °C iki +25 °C
Maksimali santykinė drėgmė	90 % (be kondensato)
Maksimalus aukštis	2 000 m
Garantija	2 metai (6 mėnesiai nuolatinio darbo)
Priežiūra ir valymas	Valymas minkštu skudurėliu ir muiluotu vandeniu; prieš tai atjunkite
Sauga	Avarinis sustabdymas, ratukų fiksavimas, apsauga nuo peilių
Parinktys	Integruotas siurbimo rinkinys (siurblio jungtis)
Atitiktis	Žemos įtampos direktyvos, EMS, RoHS

Dažnai užduodami klausimai - ProfiPack P425 HSM

Kokia pagrindinė ProfiPack P425 paskirtis?

Šis prietaisas skirtas kartoną paversti apsauginėmis pakavimo pagalvėlėmis, o ne dokumentų naikinimui. Jis leidžia iš gofruoto kartono sukurti užpildą.

Kokius kartonus galima naudoti?

Kartonus, kurių plotis ne didesnis kaip 425 mm. Platesni kartonai automatiškai supjaustomi. Priėmimo storis yra 20 mm, iki 3 sluoksnių.

Kaip nustatyti darbo greitį?

Naudokite valdymo skydelyje esančius + ir - mygtukus. Greitį galima reguliuoti 4 lygiais, nuo 8,5 iki 14,0 m/min, sustojus arba veikiant.

Ką daryti užsikimšus kartonui?

Paspauskite atbulinės eigos mygtuką, kad važiuotumėte atgal ir ištrauktumėte kartoną. Jei reikia, naudokite pirmyn mygtuką, kad baigtumėte pjauti likusią medžiagą. Jei variklis perkaiso, palikite atvėsti 15-20 minučių.

Kaip prižiūrėti prietaisą?

Išjunkite ir atjunkite mašiną. Valykite minkštu skudurėliu ir nekoroziniu muiluotu vandeniu. Venkite, kad vanduo patektų į vidų.

Kokios svarbios saugos instrukcijos?

Niekada nekiškite rankų į padavimo angą. Laikykite plaukus, laisvus drabužius ir papuošalus atokiai. Pavojaus atveju naudokite avarinį sustabdymą. Prietaisas netinka naudoti vaikams.

Ar galima naudoti siurblį su mašina?

Taip, ProfiPack P425 gali būti su integruotu siurbimo įtaisu (pasirenkamas). Siurblio jungtis yra dešinėje prietaiso pusėje.

Kur rasti atsargines dalis?

Kreipkitės į gamintoją HSM arba įgaliotąjį pardavėją. Transformavimo rinkiniai ir dulkių siurbliai yra prieinami pagal nuorodą (pvz., 2.412.111).

Kokia prietaiso garantija?

Garantija yra 2 metai. Nuolatinio darbo atveju ji apribota iki 6 mėnesių. Žala dėl netinkamo naudojimo nepadengiama.

Kaip išmesti mašiną pasibaigus jos tarnavimo laikui?

Laikykitės vietinių elektroninių atliekų perdirbimo taisyklių. Dėl ekologiško išmetimo patarimų kreipkitės į savo savivaldybę arba gamintoją HSM.

NAUDOJIMO INSTRUKCIJA ProfiPack P425 HSM

lietuvių k.: Prietaisas pakavimo užpildui iš kartono gaminti 147

1 Tinkamas naudojimas, garantija

„ProfiPack P425“ yra skirtas tik pakavimo užpildui iš kartono gaminti. Prietaisui suteikia-me dvejų metų garantiją. Naudojant prietaisą kelių pamainų darbo režimu suteikiama 6 mėnesių garantija. Garantija nesuteikiama prietaisui nusidėvėjus, sugedus dėl netinkamo naudojimo, natūraliai susidėvėjus arba kitiems atliekant remonto darbus.

2 Simbolių paaiškinimas ir saugos nurodymai

Prieš pradėdami naudoti prietaisą, perskaitykite naudojimo instrukciją, jos neišmeskite, prireikus perduokite kitiems naudotojams.

Atsižvelkite j visus saugos nurodymus, pateiktus ant „Profipack“.

Įspėjimas dėl pjaustymo mechanizmo sukeliamų sužalojimų

Aštrus pjaustymo mechanizmas gali sužaloti jpjaudamas.

Sužalojimų pavojus dėl aštrių peilių!

Niekada nekiškite pirštų į popieriaus padavimo angą.

Sužalojimų pavojus dėl įtraukimo!

Nuo popieriaus padavimo angos patraukite ilgus plaukus, laisvus drabužius, kaklaraiščius, šalikus, kaklo ir rankų grandinėles ir t. t. Nenaikinkite tokių medžiagų, kurios gali sudaryti kilpas, pvz., juostų, raiščių, minkšto plastiko plėvelių.

Pavojus vaikams ir kitiems asmenims!

Šis įrenginys nėra tinkamas naudoti vietose, kuriose gali būti vaikų.

Pavojus dėl elektros srovės

Dėl pavojingos tinklo įtampos netinkamai elgiantis su prietaisu gali ištikti elektros smūgis.

- Reguliariai tikrinkite, ar prietaisas ir kabelis nesugadinti.

- „ProfiPack“ sugedus arba netinkamai veikiant, taip pat prieš pakeisdami jo stovėjimo vietą ar prieš jį valydami, prietaisą visada išjunkite ir ištraukite tinklo kištuką.

• Pasirūpinkite, kad tinklo kištukas būtų lengvai prieinamas.
• Prieš kišdami tinklo kištuką patikrinkite, ar įtampa ir tinklo įtampos dažnis sutampa su nurodytais specifikacijų lentelėje.
• Venkite, kad j „ProfiPack“ patektų skysčių.
• Draudžiama prietaisą statyti netoli šildytuvo ar kitų šilumos šaltinių.
• Ventiliacinis plyšys negali būti užblokuotas, iki sienos ar baldų turi likti ne mažesnis nei 5cm atstumas.
• Niekada netraukite tinklo kištuko iš kištukinio lizdo už laido, visada imkite už kištuko.

Serviso darbus gali atlikti tik HSM klientų aptarnavimo servisas ir mūsų sutartinių partnerių serviso technikai. Klientų aptarnavimo skyrių adresus žr. 168 p.

3 Gabenimas, pastatymas

Prijunkite jungiamajj kabelj prie mašinos. Prijungti reikia prie elektros srovės šaltinio, atitinkančio duomenis nurodytus specifikacijų lentelėje. Atkreipkite dėmesį į tai, kad jungia-masis kabelis turi būti nutiestas laisvai ir ant jo negalima lipti. Įkiškite prietaiso prijungimo kištuką į tinkamai instaliuotą kištukinį lizdą.

Nuspaudę stabdžio svirtį užfiksuokite priekinius ratukus.

Pastaba:

„HSM Profi Pack 425“ taip pat gali būti tiekiamas su jrengtu dulkių siurbimo įtaisu. Dulkių siurbimo galite pašalinti apdirbant kartoną susidarančias dulkes. Jei Jūsų prietaise yra dulkių siurbimo įtaisas, dešinėje pusėje (9) yra dulkių siurbimo prietaiso. Jei Jūsų prietaise šio įtaiso nėra, prireikus dalis galite sumontuoti vėliau.

„ProfiPack“ modifikavimo rinkinys: užsakymo numeris x.xxx.xxx.xxx Dulkių gaudytuvas: užsakymo numeris 2.412.111

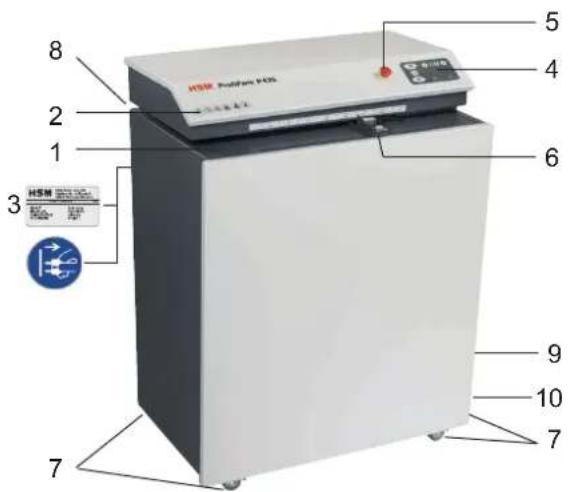

4 Apžvalga

1 Tiekimo anga
2 Saugos nurodymas
3 Įspėjamasis lipdukas / specifikacijų lentelė
4 Valdymo skydelis
5 Avarinio išjungimo mygtukas
6 Atrama
7 Ratukai
8 Sklendė „Glamžymas“
9 Siurbimo prietaiso jungtis
10 Kabelio laikiklis

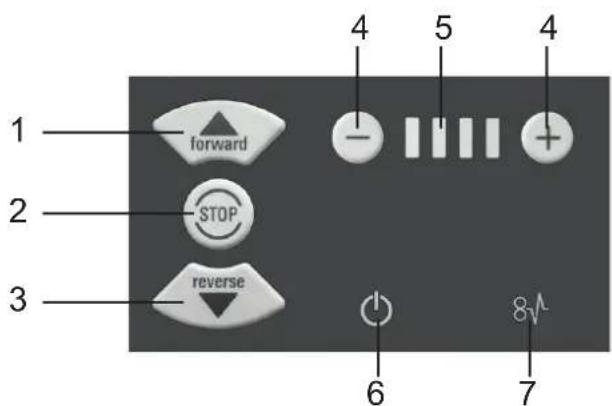

5 Valdymo ir indikatorių laukelis

1 Tiesioginės eigos mygtukas
2 Stabdymo mygtukas
3 Reversavimo mygtukas
4 Nustatymo mygtukai
5 Indikatorius „Greitis“
6 Indikatorius „Parengtas naudoti“
7 Indikatorius „Kamšatis“

6 Valdymas

ljungimas

- Avarinio išjungimo mygtuką pasu-kite prieš laikrodžio rodyklę ir taip jį atblokuokite.

- Dešinėje pusėje esantį tinklo jungiklj perjunkite į „I“ padėtį.

Indikatorius „Parengtas naudoti“ žybsi. Netrukus indikatorius „Parengtas naudoti“ ima šviesti nuolatos. Prietaisas parengtas naudoti.

Paspauskite valdymo „tiesioginės eigos mygtuką“. Paleidžiamas pjaustymo mechanizmas.

Spaudžiant – ir + nustatymo mygtukus, 4 pakopomis reguliuojamas darbinis greitis. Nustatyti galim laukimo ir veikimo režimu.

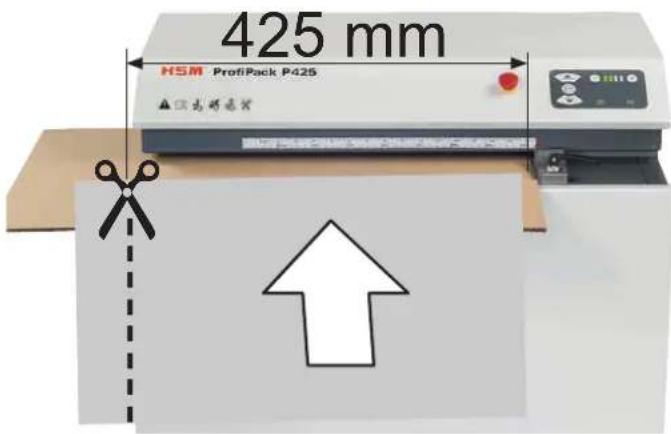

Kartono tiekimas

• Galima apdoroti iki 425 mm pločio kartoną.
• Platesnis kartonas bus automatiškai nupjautas.
• Paspaudus stabdymo mygtuką pjaustymo mechanizmas stabdomas.

Išjungimas

Dešinėje pusėje esantį tinklo jungiklj perjunkite i „0“ padėtį.

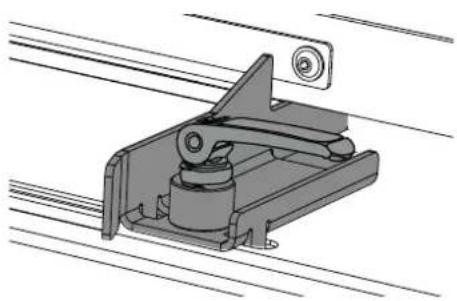

Reguliuojama atrama

Svirtis viršuje: skirta perstumti Svirtis apačioje: atrama nejuda

Medžiagos likučių šalinimas

- Dirbdami bet kokius darbius prie glamžymo sklendės atkreipkite dėmesį: mūvėkite pirštines.

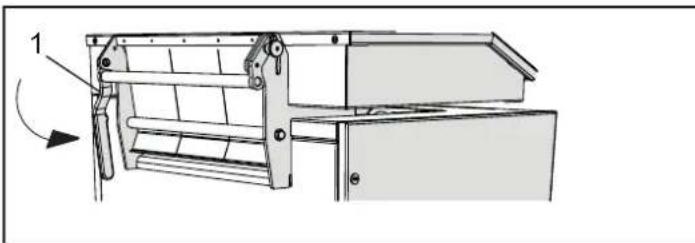

Kartono perforavimas

• Svirtis (1) yra apatinėje padėtyje
  • Fiksavimo kaištis užfi ksuotas
• Istumkite kartoną

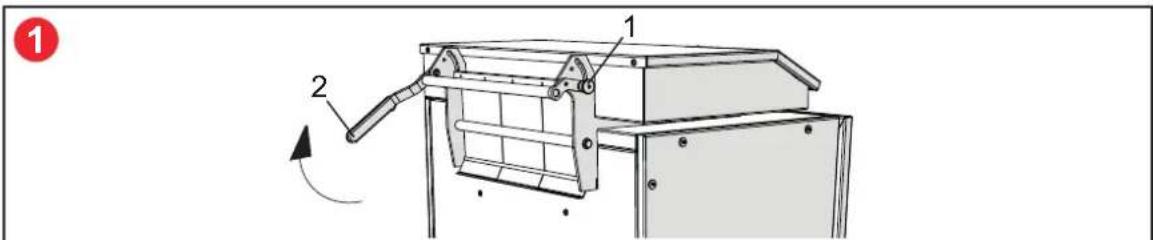

• Patraukite fiksavimo kaištj (1)
• Svirti (2) patraukite aukštyn.
- Istumkite apie 2 ilginius metrus kartono

• Svirtį (2) paspauskite žemyn.
- Istumkite kartona

1
2

Pašalinkite medžiagos likučius, kai keisite darbo režimą iš „Kartono glamžymo“ i „Kartono perforavimą“.

• Išjunkite jrengini. Tinklo jungiklj perjunkite i padėtį „0“.
• Rankomis pašalinkite medžiagos likučius, kabančius prie glamžymo plokštės.
• Jjunkite jrenginį. Tinklo jungiklį perjunkite į padėtį „I“.
• Įstumkite tvirto kartono gabalą, kad iš šachtos pašalintumėte medžiagos likučius.
• Nepašalintus medžiagos likučius išimkite rankomis.

7 Gedimų šalinimas

blokada

Kad gedimo atveju galėtumėte išimti medžiaga, paspauskite „Reversavimo mygtuką“.

Pjaustymo mechanizmas juda lėtai atbuline eiga ir stumia kartoną atgal.

Nurodymas

Jei didesné kartono dalis jau buvo įtraukta iki susidarant spūsčiai, taip pat galite spausti tiesioginės eigos mygtuką. Dėl to pjaustymo mechanizmas ima lėtai veikti pirmyn ir sunai-kina likusį kartoną.

Šiai funkcijai veikiant paeiliui žybsi indikatoriai „Parengtas naudoti“ ir „Kamšatis“.

Atsiradus kitiems gedimams, prieš praneš-dami mūsų klientų aptarnavimo tarnybai, prašom patikrinti, ar variklis nebuvo perkrautas. Prieš vėl pradėdami naudodami mašiną, leiskite jai apie 15–20 min. atvėsti.

8. Valymas

Išjunkite prietaisą ir ištraukite maitinimo tinklo kištuką. Valyti galima tik minkšta šluoste ir švelniu muiluoto vandens tirpalu. ľ prietaisą negali patekti vandens.

9 Utilizavimas / perdirbimas

Pasibaigus prietaiso naudojimo ciklui, jj reikia utilizuoti laikantis aplinkosaugos reikalavimų. Tuo pačiu atsižvelkite į galiojančias taisykles. Kadangi įstatymai nuolat keičiasi, sutartu laiku pasikonsultuokite su vietos valdžios institucijomis. Taip pat ir fi rma HSM Jus mielai pakonsultuos, kaip utilizuoti seną prietaisą.

10 Techniniai duomenys

Rastro matmuo 5 x 100 mm
Pjaustymo galia iki 3 sluoksnių
Veikimo našumas 8,5–14,0 m/min
Angos plotis 425 mm
Tiekimo aukštis 20 mm
Jungtis 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Darbo režimas Nepertraukiamas režimas
Suvartojama galia, maks. 1,87 kW
Gabenimo, sandėliavimo ir eksploatavi-mo aplinkos sąlygos:temperatūrasantykinis oro drėgnisabsoliutusis aukštis	nuo –10 °C iki +25 °Cmaks. 90 %, nesikondensuojantismaks. 2 000 m
Triukšmo emisija(tuščioji eiga / apkrova)	60–62 dB(A)66–67 dB(A)
Matmenys P × G × A (mm) 770 × 570 × 1040
Svoris 170 kg

Mašina pakavimo užpildui gaminti atitinka Europos Sajungos darniuosius standartus:

• Žemosios įtampos direktyvą 2014/35/ES
  • EMS direktyvą 2014/30/ES
  • ROHS II direktyvą 2011/65/ES

ES atitikties deklaracijos galima teirautis gamintojo.
