NÁVOD NA OBSLUHU ProfiPack P425 HSM
slovensky: Stroj na výrobu obalovej výplne 81
eesti: Aparaat kartongistpakkematerjali tootmiseks 87
správy. Také fi rma HSM vám jako výrobce poradí s likvidací vašeho starého stroje.
10 Technické údaje
1 Použitie na stanovený účel, záruka
Profipack P425 je určený výlučne na výrobu baliaceho výplňového materiálu z kartonáže. Na stroje poskytujeme dvojročnú záruku. Pri použití vo viaczmennej prevádzke je záručná doba 6 mesiacov. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.
Pred uvedením zariadenia do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používatel'om.
Dodržujte všetky bezpečnostné pokyny umiestnené na stroji ProfiPack.
Varovanie pred poraneniami spôsobenými rezacím ústrojenstvom
Ostré rezacie ústrojenstvo môže spôsobit' rezné poranenia.
Nebezpečenstvo poranenia ostrými nožmi!
Nikdy nesiahajte do štrbiny prívodu papiera.
Nebezpečenstvoporanenia vtiahnutím!
Dlhé vlasy, voľné oblečenie, kravaty, šály, náhrdelníky a náramky atď. sa nesmú dostat’ do priestoru podávacieho otvoru. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, mäkké plastové fólie.
Nebezpečenstvo pre deti a iné osoby!
Toto zariadenie nie je vhodné pre použitie na miestach, kde sa môžu zdržiavať deti.
Ohrozenie elektrickým prúdom
Nebezpečné siet'ové napätie môže pri nesprávnej manipulácii so zariadením viest' k úrazu elektrickým prúdom.
- Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený.
- Ak je ProfiPack poškodený, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sietovú zástrčku.
-
Dbajte na to, aby bola sieťová zástrčka l'ahko prístupná.
-
Pred pripojením sietovej zástrčky sa presvedčte o tom, či sa napätové a kmitočtové hodnoty Vašej elektrickej siete zhodujú s údajmi na typovom štítku.
- Zabráňte tomu, aby sa do stroja ProfiPack dostali kvapaliny.
- Stroj sa nesmie inštalovať v blízkosti ohrevného telesa alebo iného zdroja tepla.
- Vetracie štrbiny nesmú byt' blokované a musí byt' dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.
- Siet'ovú zástrčku nikdy nevyt'ahujte zo zásuvky za kábel, ale vždy chyt'te siet'ovú zástrčku.
Údržbovépráce smie vykonávať len zákaznícky servis firmy HSM a servisní technici našich zmluvných partnerov. Adresy zákazníckeho servisu pozri na strane 168.
3 Preprava a inštalácia
Pripojte elektrický kábel k stroju. Zapojenie sa musí vykonať k prúdovému zdroju, ktorý vyhovuje údajom na typovom štítku. Dbajte na to, aby elektrický kábel bol vol'ne položený a na kábel nebolo možné stúpit'. Zasuňte siet'ovú zástrčku stroja do riadne nainštalo-vanej zásuvky.
Predné kolieska zaistite zatlačením zabrzďovacej páčky nadol.
Upozornenie:
HSM Profi Pack 425 sa dodáva tiež s namon- tovaným odsávacím zariadením.
S pomocou odsávacieho zariadenia môžete pri spracúvaní kartónu odsávať vznikajúci prach. Ak vaše zariadenie disponuje odsávacím zariadením, na pravej strane (9) sa nachádza prípojka pre odsávacie zariadenie.
Ak vaše zariadenie nedisponuje týmto zariadením, v prípade potreby môžete diely na-montovat' dodatočne.
Súprava na prestavbu Profi Pack:
Objednávacie číslo x.xxx.xxx.xxx
Zariadenie na odstraňovanie prachu:
Objednávacie číslo 2.412.111

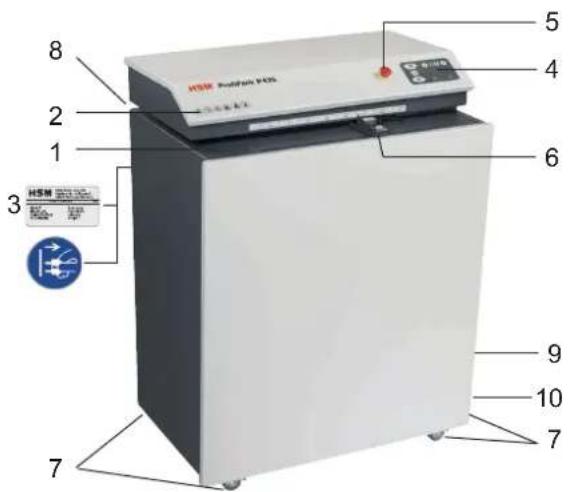

4 Prehl'ad
1 Podávací otvor
2 Bezpečnostné upozornenie
3 Výstražná nálepka / typový štítok
4 Ovládací panel
5 Tlačidlo núdzového vypnutia
6 Doraz
7 Valčeky
8 Posúvač „Vytvorit’ výplňový materiál“
9 Pripojenie pre odsávacie zariadenie
10 Držiak kábla
1 Tlačidlo Vpred
2 Tlačidlo Stop
3 Reverzné tlačidlo
4 Nastavovacie tlačidlá
5 Indikátor „Rýchlost“
6 Indikátor „Pripravený na prevádzku“
7 Indikátor „Blokovanie“
6 Obsluha
Zapnutie
Indikátor „Pripravený na prevádzku“ bliká.
Po krátkej dobe svieti indikátor „Pripravený na prevádzku“ nepretržite. Stroj je pripravený na prevádzku.
Stláčaním nastavovacích tlačidiel - a + sa pracovná rýchlost' reguluje v 4 stupňoch. Nastavenie je možné počas zastavenia a prevádzky.
Podávanie kartónu


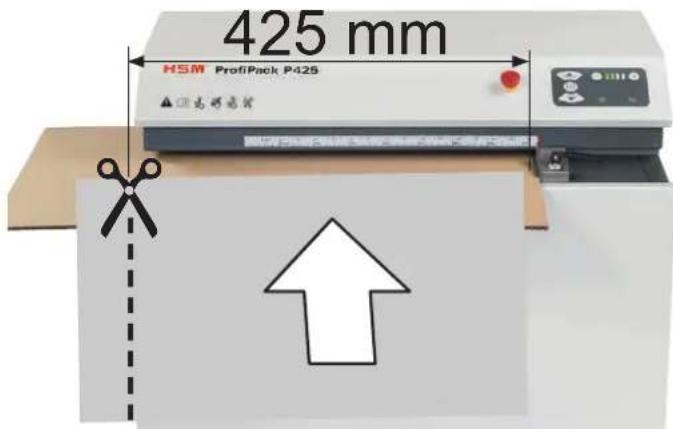

425 mm HSM ProfiPack P425 ▲ 无形电控- Kartón sa spracuje na šírku do 425 mm.

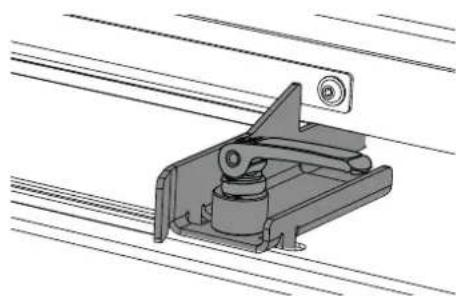

Páčka hore: doraz posúvatel'ný Páčka dole: doraz pevný
Odstránenie zvyškov materiálu
▶ Pri všetkých prácach dávajte pozor na lisovaciu klapku: Používajte rukavice.

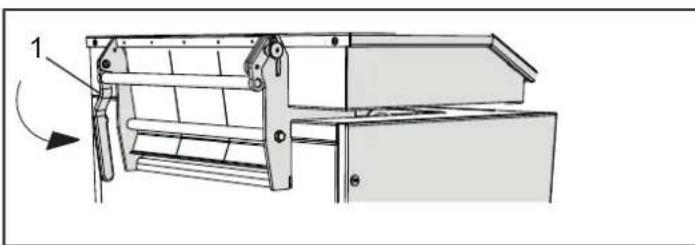

Perforovanie kartónu
• Páčka (1) je v dolnej polohe
• Aretačný čap je zaistený
- Prived'te kartón
• Vypnite stroj. Prepnite sietový vypínač do polohy „0“.
• Zvyšky materiálu, ktoré visia na pechovacom plechu, odstráňte rukou.
- Zapnite stroj. Prepnite siet'ový vypínač do polohy „I“.
- Pevný kartón posúvajte d'alej, aby ste šachtu uvoľnili od zvyškov materiálu.
- Zostávajúce zvyšky materiálu odstráňte rukou.
7 Odstraňovanie porúch
Blokovanie
Pokial' bol kartón až do zablokovania už z väčšej časti vtiahnutý, môžete stlačit' aj tlačidlo Vpred. Rezacie ústrojenstvo sa pomaly rozbehne dopredu a skartuje zvyšný kartón.
Počas tejto funkcie striedavo bliká „Pripravený na prevádzku“ a „Blokovanie“.
V prípade iných porúch, skôr než sa obrátite na služby zákazníkom, skontrolujte, či nedošlo k preťaženiu motora. Pred opätovným uvedením do prevádzky nechajte stroj pribl. 15 – 20 min. vychladnút'.
8 Čistenie
Vypnite stroj a vytiahnite sieťovú zástrčku. Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom sa do zariadenie nesmie dostat' žiadna voda.
9 Likvidácia / recyklácia
Po skončení životnosti stroj zlikvidujte v súlade s ochranou životného prostredia. Dodržiavajte pritom platné predpisy. Kedže zákony podliehajú neustálym zmenám, bezprostredne pred likvidáciou sa informujte na vašej komunálnej správe. Aj fi rma HSM vám ako výrobca ochotne poradí v záležitostiach likvidácie odpadu z vášho stroja.
10 Technické údaje
| Rozmery rastra 5 x 100 mm | |
| Rezací výkon až 3 vrstvy | |
| Pracovná rýchlost' 8,5 – 14,0 m/min | |
| Pracovná šírka 425 mm | |
| Výška otvoru 20 mm | |
| Napájanie 100V-240V / 50-60Hz , 220V-240V / 50-60Hz | |
| Druh prevádzky Trvalá prevádzka | |
| Výkon max 1,87 kW | |
| Podmienky okolia pre prepravu,skladovanie a prevádzku:Teplotarelatívna vlhkost'Výška n.m. | -10 °C až +25 °Cmax. 90 %, nekondenzujúcamax. 2 000 m |
| Emisie hluku(chod naprázdno / zaťaženie) | 60 – 62 dB(A)66 – 67 dB(A) |
| Rozmery Š x H x V (mm) 770 x 570 x 1040 | |
| Hmotnosť 170 kg | |
Stroj na výrobu obalových výplňových materiálov splňa príslušne harmonizované predpisy Európskej únie:
- Smernica o nízkom napätí 2014/35/EÚ
• Smernica o EMK 2014/30/EÚ
• Smernica RoHS 2011/65/EÚ
EÚ vyhlásenie o zhode si môžete vyžiadať od výrobcu.
