KÄYTTÖOHJE ProfiPack P425 HSM

suomi: Pakkauspehmusteiden valmistuslaite 57

1 Tarkoituksenmukainen käyttö, tuotevastuu

ProfiPack P425 on tarkoitettu yksinomaan pakkauspehmusteiden valmistamiseen kartongeista. Konetta koskee kahden vuoden tuotevastuu. Monivuorokäytössä voimassa on 6 kuukauden tuotevastuuaika. Takuu ei kata kulumia, epääasianmukaisesta käytöstä johtuvia vaurioita, käytön aiheuttamaa kulumista tai kolmannen osapuolen kajoamista laitteeseen.

2 Symboleiden selitykset ja turvallisuusohjeet

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana.

Noudata kaikkia Profi Pack-laitteeseen kiinnitettyjä turvaohjeita.

Leikkauskoneisto voi aiheuttaa loukkaantumisia

Terävä leikkauskoneisto voi aiheuttaa viiltohaavoja.

Terävät terät aiheuttavat loukkaantumisvaaran!

Älä koskaan kosketa paperinsyötön rakoa.

Loukkaantumisvaara syntyy sisäänvedon alueella!

Älä päästä pitkiä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaulatai ranneketjuja tms. syöttöaukon alueelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jnei.

Vaaroja lapsille ja muille henkilöille!

Tätä laitteistoa ei voi käyttää paikoissa, joissa on mahdollisesti lapsia.

Vaaratilanne sähkövirrasta

Vaarallinen verkkojännite voi koneen virheellisessä käytössä aiheuttaa sähköiskun.

- Tarkasta laitteen ja johdon vauriot säännöllisesti.

- Katkaise ProfiPack-laitteesta virta ja irrota verkkopistoke, jos laitteessa on vaurioita tai jos se toimii epäasianmukaisesti sekä kun vaihdat sen paikkaa tai puhdistat sitä.

- Varmista, että verkkopistokkeeseen pääsee helposti käsiksi.

• Tarkasta ennen verkkopistokkeen paikalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Vältä nesteiden joutumista ProfiPack-laitteeseen.
• Konetta ei saa asettaa lämmityspatterin tai minkäänlaisen lämmönlähteen lähelle.
• Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

Huoltotöitä saavat suorittaa ainoastaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huoltoteknikot. Asiakaspalvelun osoitteet, katso sivu 168.

3 Kuljetus, sijoittaminen

Yhdistä liitäntäjohto koneeseen. Liitännän saa tehdä vain virtalähteeseen, joka vastaa tyyppikilven tietoja. Huolehdi siitä, että liitäntäjohto on vapaana ja että johdon päälle ei voi astua. Työnnä koneen liitäntäpistoke asianmukaisesti asennettuun pistorasiaan.

HSM Profi Pack 425 on saatavissa myös sisäänrakennetulla imurilaitteistolla. Imulaitteella voidaan poistaa kartonkien käsittelyssä syntyvä pöly. Jos laitteessasi on imulaitteisto, on oikealla puolella (9) imulaitteen liitäntä. Jos laitteessa ei ole tätä laitteistoa, osat on mahdollista asentaa jälikäteen.

Muutossarja Profi Pack:

Tilausnumero x.xxx.xxx.xxx

Pölynerotin:

Tilausnumero 2.412.111

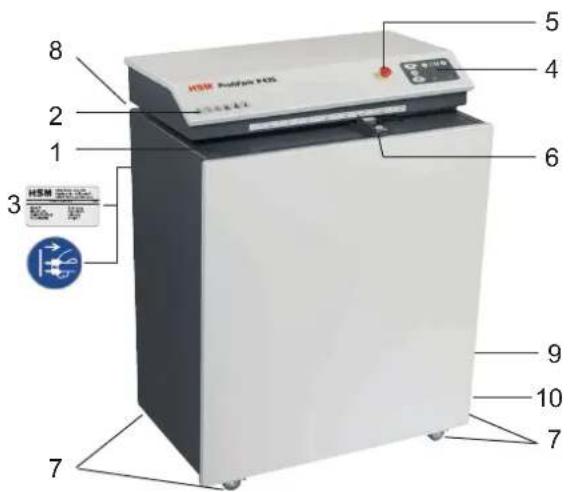

4 Yleiskuva

1 Syöttöaukko
2 Turvallisuusohje
3 Varoitustarra/tyyppikilpi
4 Käyttökenttä
5 Hätäpysäytyspainike
6 Rajoitin
7 Rullat
8 Luisti "pehmusteet"
9 Liitäntä imulaitteelle
10 Johtopidike

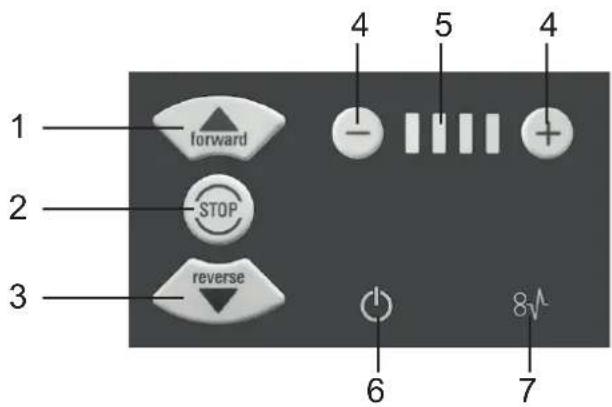

5 Käyttö- ja näyttökenttä

1 Eteenpäinpainike
2 Pysäytyspainike
3 Peruutuspainike
4 Säätöpainikkeet
5 Näyttö "nopeus"
6 Näyttö "käyttövalmis"
7 Näyttö "tukos"

6 Käyttö

Käynnistys

- Vapauta hätäpysäytyspainike kääntämällä sitä vastapäivään.

- Kytke verkkokytkin oikealla puolella asentoon "I".

Näyttö "käyttövalmis" vilkkuu. Pian "käyttövalmis"-näyttö palaa jatkuvasti. Kone on käyttövalmis.

Paina eteenpäinpainiketta. Leikkauskoneisto käynnistyy.

Työstönopeutta voit säädellä 4 tasolla säätö- painikkeilla - ja +. Säätä mahdollinen valmiustilassa ja toimin- nan aikana.

Kartonkien syöttäminen

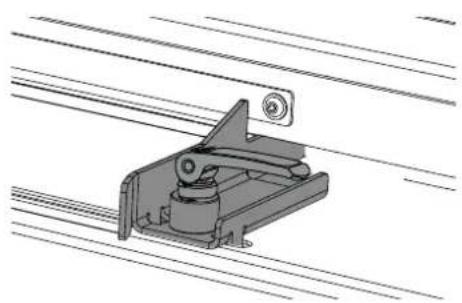

Säädettävä rajoitin

Vipu ylhäällä: siirtämiseen Vipu alhaalla: kiinteä rajoitin

• Laite käsittelee jopa 425 mm:n levyisiä kartonkeja.
• Leveämpi kartonki leikataan automaattisesti.
  • Leikkauskoneisto pysähtyy, kun painat pysäytyspainiketta.

Pois kytkeminen

Kytke verkkokytkin oikealla puolella asentoon "0".

VARO

Materiaalijäänteiden poistaminen

▶ Huomaa kaikissa täyttöluukulla tehtävissä töissä: Käytä suojakäsineitä.

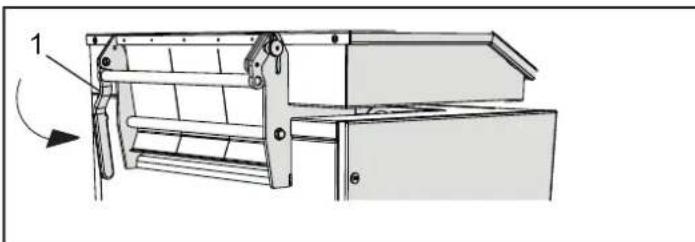

Kartongin rei'ittäminen

• Vipu (1) on alemmassa asennossa
• Lukituspultti on lukittunut
- Syötä kartonkia sisään

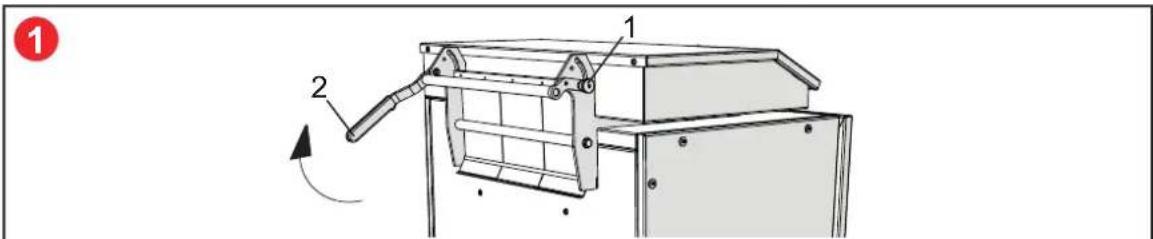

Kartongin pehmustaminen

• Vedä lukituspultista (1)
• Vedä vipua (2) ylöspäin.
- Syötä noin 2 juoksumetriä kartonkia

1

• Paina vipua (2) alaspäin.
• Syötä kartonkia sisään

2

Poista materiaalijäänteet, kun vaihdat "Kartongin pehmustamisesta" "Kartongin rei'ittämiseen".

• Kytke kone pois päältä. Kytke verkkokytkin asentoon "0".
• Poista pölypellin alueen materiaalijäänteet käsin.
• Kytke kone päälle. Kytke verkkokytkin asentoon "0".
• Työnnä perään kiinteää kartonkia vapauttaaksesi kuilun materiaalijäänteistä.
• Poista jäljellä olevat materiaalijäänteet käsin.

7 Häiriöiden poisto

Tukos

Tukoksen tullessa materiaalin saa pois painamalla "peruutuspainiketta".

Leikkauskoneisto toimii hitaasti taka- perin ja työntää kartonkia takaisinpäin.

Ohje

Jos kartonki on vedetty jo suurimmalta osalta sisään tukoksen tullessa, voit painaa myös eteenpäinpainiketta. Tällöin leikkauskoneisto käy jälleen eteenpäin ja silppuaa lopun kartongin.

Tämän toiminnon aikana vilkkuu "käyttövalmis" ja "tukos" vuorotellen.

Muiden häiriöiden kohdalla varmista ennen yhteydenottoa asiakaspalveluun, ettei moottoria ylikuormitettu. Anna koneen jäähtyä n. 15–20 min ennen sen käyttöönottoa uudelleen.

8 Puhdistus

Kytke kone pois päältä ja irrota verkkopistoke. Puhdistuksen saa suorittaa vain pehmeällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

9 Hävittäminen/kierrätys

Kone tulee hävittää ympäristöä säästävällä tavalla, kun sen käyttöikä on päättynyt. Tässä tulee nou-dattaa voimassa olevia määräyksiä. Koska lait muuttuvat alituiseen, pyydämme, että käännyt kyseiseen

aikaan kunnallisten viranomaisten puoleen. Myös HSM valmistajana antaa mielellään neuvoja vanhan koneen hävittämiseksi.

10 Tekniset tiedot

Rasterikoko 5 x 100 mm
Leikkausteho kork. 3 kerrosta
Työstönopeus	8,5–14,0
Tehollinen leveys 425 mm
Syöttökorkeus 20 mm
Liitäntä 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Toimintatapa Jatkuva käyttö
Ottoteho maks.	1,87 kW
Ympäristöolot kuljetukseen,varastointiin ja käyttöön:LämpötilaSuhteellinen ilmankosteusMaantieteellinen korkeus(NN:n yläpuolella)	-10 °C ... +25 °Cmaks. 90 %, ei tiivistyvämaks. 2 000 m
Melupäästö(tyhjäkäynnillä/kuorman kanssa)	60–62 dB(A)66–67 dB(A)
Mitat L x S x K (mm) 770 x 570 x 1040
Paino 170 kg

Pakkauspehmusteiden valmistuslaite Euroopan Unionin asianomaisten yhdenmukaistettujen standardien mukainen:

• Pienjännitedirektiivi 2014/35/EU
- Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
• RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.
