KÄYTTÖOHJE Powerline FA 450.2 HSM
eesti: Paberipurustaja HSM Powerline 450.2 83
1 Käyttötarkoitus ja takuu
Paperisilppuri on tarkoitettu yksinomaan paperin silppuamiseen samoin kuin asiakas- ja luottokorttien, CD-levyjen, USB-tikkujen ja 3,5":n levykkeiden hävittämiseen pieninä määrinä. Luja leikkauskoneisto kestää niittejä ja paperiliittimiä.
Paperisilppurin takuuaika on 1 vuosi. Monivuoro-käytössä takuuaika on 6 kuukautta. Lakisääteinen takuu ja valmistajan takuu eivät kata kulumista eivätkä vahinkoja, jotka johtuvat laitteen virheellisestä käytöstä tai sivullisten kajoamises-ta laitteeseen.
2 Turvallisuusohjeita
Lue käyttöohje ennen koneen käyttöönottoa, säilytä opas vastaisen käytön varalle ja luovuta opas koneen mukana uusille käyttäjille. Noudata kaikkia paperisilppuriin kiinnitettyjä turvallisuusohjeita.
Loukkaantumisvaara!
Älä koskaan koske paperinsyöttöra- koon.
Nieluun joutumisesta aiheutuva loukkaantumisvaara!
Huolehdi siitä, että pitkät hiukset, väljät vaatteet, solmiot, huivit, kaulaja ranneketjut tms. pysyvät poissa syöttöaukon alueelta. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.
Sirpaleista johtuva loukkaantumis-vaara!
Käytä suojalaseja silputessasi kovia luottokortteja, CD-levyjä tai levykkeitä.
Paina vaaran uhatessa välittömästi hätäpysäytyspainiketta!
Painikkeen painaminen pysäyttää paperisilppurin.
Vaaroja lapsille ja muille henkilöille!
Tämä laite ei sovellu käytettäväksi paikoissa, joissa saattaa oleskella lapsia.
Katkaise paperisilppurista virta ja irrota verkkopistoke, jos koneessa ilmenee vaurioita tai jos kone toimii virheellisesti. Toimi samoin myös ennen koneen sijoituspaikan vaihtamista tai puhdistamista.
Huoltotöihin saavat ryhtyä ainoastaan HSM-asiakaspalvelu ja yrityksen sopimuskumppaneiden huoltoteknikot.
- Varmista, että verkkopistokkeeseen pääsee helposti käsiksi.
- Tarkasta ennen verkkopistokkeen paikalleen asettamista, että sähköverkon jännite ja taa- juus vastaavat tyyppikilven tietoja.
- Vältä nesteiden joutumista paperisilppuriin.
- Paperisilppuria ei saa sijoittaa lämmittimen tai muiden lämmönlähteiden lähelle.
- Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.
3 Kuljetus, sijoittaminen
- Kuljetusvälineiden (esim. pumppukärry) täytyy vastata mitoitukseltaan koneen 220 kg -pai-noa.
- Ota paperisilppuria siirreltäessä huomioon sen korkealla sijaitseva painopiste.
- Aseta lavalle pakattu paperisilppuri tasaiselle, sileälle lattialle.
- Noudata pakkauksen purkuohjeita.
- Paperisilppurin saa sijoittaa vain kuiviin tiloihin lujalle ja tasaiselle lattialle (ei kokolattiamatolle!). Lattian kuormitus rullaa kohti on noin 55 kg.

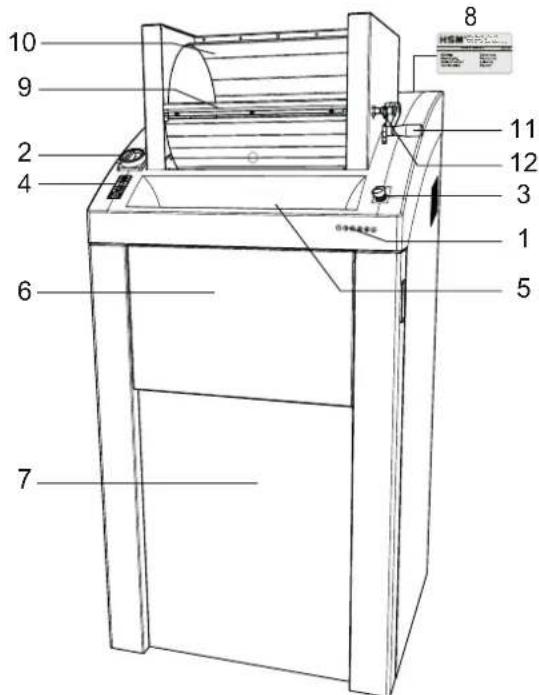

4 Yleiskuva
- Turvaohje
- Pääkytkin
- Hätäpysäytyspainike
- Kalvonäppäimistö
- Paperinsyöttöaukko
- Ulostaitettava alusta
- Etuovi
- Tyyppikilpi
- Luukku
- Täyttörumpu
- Rumpuvipu
- Lukituspultti
- Erillinen öljyäjä
5 Näyttö- ja ohjauselementit
Käynnistyspainike
Paperisilppuri käynnistyy.
Leikkauskoneisto liikkuu sisäänvetosuuntaan.
Pysäytyspainike
Leikkauskoneisto pysähtyy.
Paperisilppuri valmiustilassa
Peruutuspainike
Leikkauskoneisto liikkuu taaksepäin.
Käyttövalmis
vihreä valodiodi
Silppusäkki täynnä
punainen valodiodi
Paperiruuhka tai sähkömoottorin ylikuormitus
punainen valodiodi
Ovi tai luukku auki
punainen valodiodi
Pääkytkin
Paperisilppuri käynnistetään kiertämäl- lä kytkintä 90° myötäpäivään. Pääkytki- men voi lukita 0-asentoon riippulukolla.
Paina vaaran uhatessa välittömästi hätäpysäytyspainiketta!
Painikkeen painaminen pysäyttää paperisilppurin. Hätäpysäytyspainike vapautetaan kääntämällä vasemmalle.
5 Käyttö
Paperisilppurin käynnistäminen
- Vapauta hätäpysäytyspainikkeen lukitus kiertämällä painiketta vastapäivään.
- Kierrä pääkytkin asentoon "l".
▶ Ohjauspaneelin näyttö on valaistu.
▶ Paperisilppuri on käyttövalmis.
Ohje
Etuovessa ja luukussa on turvakytkimet. Koneen voi käynnistää vain, jos ovi ja luukku ovat kiinni.
Ohje
Paperisilppuri voidaan käynnistää myös painamalla vihreää nuolinäppäintä.
- Painikkeen painaminen lyhyesti: leikkauskoneisto käynnistyy. Leikkausko-neisto pysähtyy automaattisesti noin 3 sekunnin kuluttua siitä, kun kone on vetänyt viimeisen paperin sisään tai kun käyttäjä on painanut pysäytyspainiketta.
- Painikkeen painaminen yli 2 sekunnin ajan:
Jatkuva käyttö ilman valokennotoimintoa. Leikkauskoneisto on käynnissä siihen saakka, kunnes käyttäjä pysäyttää koneiston painamalla pysäytyspainiketta.
Ohje:
2 x 15 mm:n leikkauskoneistolla varustetut paperisilppurit ovat saatavissa valinnaisesti myös leikkauskoneiston automaattisella voitelulaitteella varustettuna. Perehdy oheen liitettyihin öljyäjää koskeviin asiakirjoihin, jos öljyäjä kuuluu koneen varustukseen.

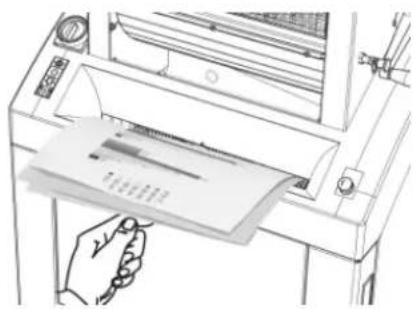

Sileän paperin ja luettelopinojen silppuaminen
Ohje
Alustan voi taittaa ylös paperipinojen tai luetteloiden syöttämisen ajaksi.
- Syötä silputtava paperi koneeseen. Arkkien enimmäismäärä on ilmoitettu kohdassa "Tekniset tiedot".
Valokenno käynnistää leikkauskoneiston automaattisesti.
Paperisilppuri sammuu automaattisesti ja siirtyy valmiustilaan noin 3 sekunnin kuluttua siitä, kun paperinsyöttöaukko on jälleen vapaa.

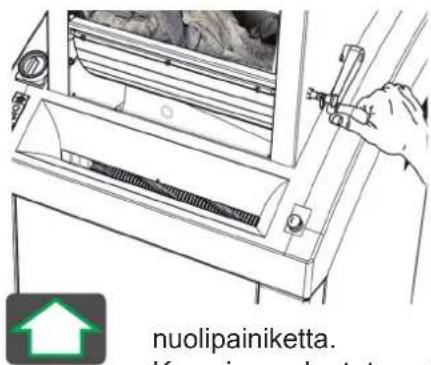

Silpun koon 3,9 x 40 mm koneet: rypistetyn paperin silppuaminen
- Paina vihreää
nuolipainiketta.
Kun vipu palautetaan lähtöasentoon, paperi siirtyy leikkauskoneistoon silputtavaksi.
Luukun avaaminen
- Vedä lukituspultista (12).
- Avaa luukku.
- Silppuamista voi jatkaa vasta sen jälkeen, kun lukituspultti on lukittu paikalleen.
USB-tikkujen hävittäminen
Syötä USB-tikut paperinsyöttöaukon keskelle.
Paperisilppurin sammuttaminen
- Käännä pääkytkin asentoon "0". Tässä asennossa oleva kytkin voidaan varmistaa riippulukolla.
6 Häiriöiden poisto
Paperitukos
Koneeseen on syötetty liikaa paperia kerrallaan.
▶ Paperisilppuri tukossa.
- Kalvonäppäimistön punainen LED-valo vilkkuu.
▶ Moottorin pyörimissuunta vaihtuu auto-maattisesti, ja moottori pyörii muutaman sekunnin ajan taaksepäin.
Huomio!
Älä paina painikkeita käynnistyspainiketta ja peruutuspainiketta vuorotellen tukkeutuman poistamiseksi. Tämä johtaa paperisilppurin vaurioitumiseen.
VARO!
Teräakselit voivat aiheuttaa viiltovammoja myös koneen ollessa pysähdyksissä. Älä koske leikkuukoneistoon!
- Avaa luukku ja poista paperi.
Jos kone ei ole poistanut materiaalia kokonaan:
- Sulje luukku uudelleen.
- Paina peruutuspainiketta.
▶ Leikkauskoneisto liikkuu taaksepäin. - Poista paperi.
- Puolita paperinippu.
- Syötä paperi yksitellen.
Sähkömoottori ylikuumentunut
▶ Ohjauspaneelin näytössä palaa punai- nen valo.
▶ Paperisilppuri pysähtyy.
- Anna paperisilppurin jäähtyä noin 15–20 minuuttia.
- Kalvonäppäimistön punainen LED-valo palaa.
▶ Paperisilppuri pysähtyy.
- Sulje ovi ja luukku.
• Lukituspultti ei ole lukittunut.
Ohje Jos ovi tai luukku avataan leikkauskoneiston käydessä, paperisilppuri täytyy käynnistää oven sulkemisen jälkeen uudelleen vihreällä käynnistyspainikkeella.
Silppusäkki täynnä
- Kalvonäppäimistön punainen LED-valo palaa.
▶ Paperisilppuri pysähtyy.
Ohje Leikkauskoneiston liikuttaminen taaksepäin on mahdollista myös silppusäilion ollessa täynnä.
• Vaihda silppusäkki.
Huomio!
Tyhjennä ehdottomasi täysi silppusäkki, sillä leikkauskoneistossa voi ilmetä toimintahäiriöitä, mikäli painiketta painetaan useita kertoja.
7 Puhdistus ja huolto
Sammuta paperisilppuri ja irrota verkkopistoke. Puhdistuksen saa suorittaa vain pehmeällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.
- Suihkuta teräakseleille paperinsyöttöau-kosta leikkuuterille tarkoitettua erikoisöl-jyä koko akselien leveydeltä.
- Anna leikkauskoneiston liikkua vuoronperään eteenpäin ja taaksepäin syöttämättä koneeseen paperia.
▶ Paperipöly ja hiukkaset irtoavat.
8 Hävittäminen/kierrätys
Kone tulee hävittää ympäristöä säästävällä tavalla, kun sen käyttöikä on päättnyt. Tässä tulee noudattaa voimassa olevia määräyksiä. Koska lainsäädännössä tapahtuu jatkuvasti muutoksia, käänny kunnallisten viranomaisten puoleen koneen hävittämisen tultua
ajankohtaiseksi. Myös HSM valmistajana antaa mielellään neuvoja vanhan koneen hävittämiseksi.
9 Toimituskokonaisuus
Paperisilppuri liitäntävalmiina kalvoon pakattuna, kone vyötetty pakkaushihnalla eurolavalle
• 5 silppusäkkiä
• 1 pullo leikkuuterille tarkoitettua erikoisöljyä
- Käyttöohje
Lisävarusteet
• 25 silppusäkkiä, tilausnro 1.452.995.000
• Leikkuuterille tarkoitettu erikoisöljy (250 ml) tilausnro 1.235.997.403
10 Tekniset tiedot
| Leikkaustapa Silppuleikkaus | ||
| Silpun koko (mm) 3,9 x 40 2 x 15 | ||
| Turvataso DIN 66399 P-4 / O-3 / T-4 / E-3 / | F-1 P-5 / O-4 / T-5 / E-4 / F-2 | |
| Silppuamisteho (arkkia), DIN A4 70 g/m280 g/m2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Mitat L x S x K (mm) 750 x 665 x 1590 750 x 665 x 1460 | ||
| Teho maks. arkkimäärällä 3 kW 2,2 kW | ||
| LiitäntäSyöttöjohdon sulake (hidas) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| LiitäntäSyöttöjohdon sulake (hidas) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| LiitäntäSyöttöjohdon sulake (hidas) | 3 x 380 V, 60 Hz3 x 16 A | |
| Leikkausnopeus 218 mm/s | ||
| Tehollinen leveys 443 mm | ||
| Paino | 220 kg | |
| Silppusäiliön tilavuus | 290 l | |
| Melupäästö (tyhjäkäynnillä/kuormitettuna) | 58 dB(A) / 70–75 dB(A) | |
| Ympäristöolot kuljetukseen, varastoin-tiin ja käyttöön:LämpötilaSuhteellinen ilmankosteusKorkeus mpy. | -10°C ... +40°Cmaks. 90%, ei tiivistyvämaks. 2 000 m | |
Vaatimustenmukaisuusvakuutus
Valmistaja HSM GmbH + Co. KG, Austrasse 1-9, 88699 Frickingen, / Saksa vakuuttaa täten, että koneen
tyypin HSM Powerline FA 500.3 paperisilppuri
vastaa rakenteensa ja tyyppinsä osalta markkinoille saatetussa muodossaan seuraavassa ilmoitettujen
EU-direktiivien olennaisia
turvallisuutta ja terveyttä koskevia vaatimuksia:
Konedirektiivi 2006/42/EY
Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
Sovelletut standardit ja tekniset spesifikaatiot:
EN ISO 11202:2010
EN ISO 13855:2010
EN ISO 14120:2015
EN IEC 61000-6-2:2019
EN ISO 12100:2010
EN ISO 13857:2019
EN 60204-1:2018
EN 61000-6-4:2007+A1:2011
EN ISO 13849-1:2015
EN ISO 14118:2018
EN 61000-3-2:2014
EN ISO 13850:2015
EN ISO 14119:2013
EN 61000-3-3:2013+A1:2019
Teknisten asiakirjojen kokoamisesta vastaava henkilö: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
