NAUDOJIMO INSTRUKCIJA Powerline FA 450.2 HSM
lietuvių k.: Dokumentų naikiklis „HSM Powerline 450.2“......89
1 Naudojimas pagal paskirti, garantija
Dokumentų naikiklis skirtas tik popieriui ir nedi- deliems kiekiams klientų ir kreditinių kortelių, CD diskų, USB atmintukų ir 3,5 col. diskelių naikinti. Patvarus pjaustymo mechanizmas atsparus sąsagėlėms ir sąvaržėlėms.
Dokumentų naikikliui suteikiama 1 metų garantija. Naudojant keleto pamainų režimu galioja 6 mėnesių trukmės garantija. Garantija nesuteikia-ma prietaisui nusidėvėjus, sugedus dėl netinkamo naudojimo bei įsikišus trečiosioms šalims.
2 Saugos nurodymai
Prieš pradėdami naudoti prietaisą, perskaitykite naudojimo instrukciją, jos neišmeskite, prireikus perduokite sekantiems vartotojams. Atsižvelkite j visus saugos nurodymus, pateiktus ant dokumentų naikiklio.
Susižalojimo pavojus!
Niekada nekiškite pirštų i popieriaus tiekimo angą.
Gali jtraukti ir sunkiai sužaloti!
Nuo popieriaus padavimo angos pa-traukite ilgus plaukus, laisvus drabu-žius, kaklaraiščius, šalikus, kaklo ir rankų grandinėles ir t. t. Nenaikinkite tokių medžiagų, kurios gali sudaryti kilpas, pvz., juostų, raiščių, minkšto plastiko plėvelių.
Sužalojimų pavojus dėl skeveldru! Naikindami kietas kreditines korte- les, CD arba diskelius, užsidėkite apsauginius akinius.
Kilus pavojui nedelsdami spauskite avarinio išjungimo mygtuka! Taip dokumentų naikiklis išjungiamas.
Pavojus vaikams ir kitiems asmenims!
Šis įrenginys nėra tinkamas naudoti vietose, kuriose gali būti vaikų. Dokumentų naikikliui sugedus arba netinkamai veikiant, taip pat prieš pakeisdami jo stovėjimo vietą ar prieš jį valydami, prietaisą visada išjunkite ir ištraukite tinklo kištuką.
Serviso darbus gali atlikti tik HSM klientų aptarnavimo servisas ir mūsų sutartinių partnerių serviso technikai.
- Pasirūpinkite, kad tinklo kištukas būtų lengvai prieinamas.
- Prieš kišdami tinklo kištuką patikrinkite, ar įtampa ir tinklo įtampos dažnis sutampa su nurodytais specifikacijų lentelėje.
- Venkite, kad i dokumentų naikiklj patektų skysčių.
- Draudžiama dokumentų naikiklj statyti netoli šildytuvo ar kitų šilumos šaltinių.
- Ventiliacinis plyšys negali būti užblokuotas, iki sienos ar baldų turi likti ne mažesnis nei 5cm atstumas.
3 Gabenimas, pastatymas
- Gabenimo priemonės (pvz., vežimėlis-keltuvas) turi būti pritaikytos 220 kg prietaiso svoriui.
- Gabendami atsižvelkite j aukštai esantį dokumentų naikiklio svorio centra.
- Padėkite padėklą su supakuotu dokumentų naikikliu ant horizontalaus lygaus pagrindo.
- Atkreipkite dėmesį i išpakavimo instrukciją.
- Statyti dokumentų naikiklj galima tik sausose patalpose ant tvirto lygaus pagrindo (negalima statyti ant kiliminės dangos). Vienam ratukui tenkanti grindų apkrova yra apie 55 kg.

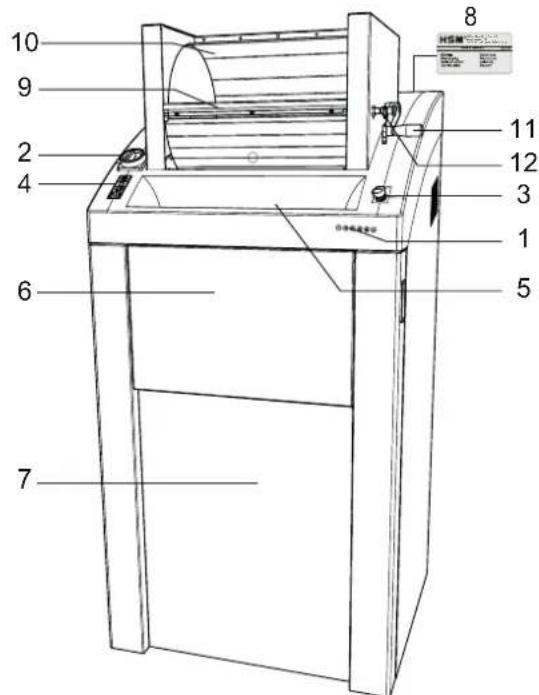

4 Apžvalga
- Saugos nurodymas
- Pagrindinis jungiklis
- Avarinio išjungimo mygtukas
- Plèvelinè klaviatūra
- Popieriaus tiekimas
- Atlenkiama lentyna
- Priekinės durelės
- Specifikacijų skydelis
- Dangtis
- Tiekimo būgnas
- Būgno svirtis
- Fiksavimo kaištis
- Išorinė tepalinė
5 Indikatoriai ir valdymo elementai
ljungimo mygtukas
Dokumentų naikiklis įsijungia.
Pjaustymo mechanizmas veikia jtraukimo kryptimi.
Stabdymo mygtukas
Pjaustymo mechanizmas sustoja.
Dokumentų naikiklis parengtas
Reversavimo mygtukas
Pjaustymo mechanizmas veikia atbuline eiga
Atlieku maišas pilnas
Raudonas šviesos diodas
Popieriaus kamšatis arba elektros variklio perkrova
Raudonas šviesos diodas
Atidarytos durelès arba dangtis
Raudonas šviesos diodas
Pagrindinis jungiklis
Dokumentų naikiklis jungiamas pa- sukus 90° pagal laikrodžio rodyklę.
Padėtyje „0“ pagrindinį jungiklj galima apsaugoti pakabinama spyna.
Avarinis išjungimas
Kilus pavojui nedelsdami spauskite avarinio išjungimo mygtuką!
Taip dokumentų naikiklis išjungiamas.
Avarinio išjungimo mygtukas atblokuojamas pasukus kairėn.
5 Valdymas
Dokumentų naikiklio ijungimas
- Avarinio išjungimo mygtuką pasukite prieš laikrodžio rodyklę ir taip jį atblokuokite.
- Pagrindinj jungiklj pasukite i padėtį „I“.
▶ Šviečia indikatorius valdymo skydelyje.
▶ Dokumentų naikiklis paruoštas eksploatacijai.
Pastaba
Prie priekinių durelių ir dangčio įrengti apsauginiai jungikliai. Prietaisą galima įjungti tik tuo atveju, jei durelės ir dangtis yra uždaryti.
Pastaba
Dokumentų naikiklj galima paleisti paspaudus žalią mygtuką su rodykle.
- Trumpas paspaudimas: Paleidžiamas pjaustymo mechanizmas. Automatinis stabdymas praėjus \~3 s po paskutinio popieriaus lapo įtraukimo arba rankinis stabdymas paspaudus stabdymo mygtuką.
- Mygtuko paspaudimas ilgiau nei 2 s: Nepertraukiamas režimas be šviesos barjerų funkcijos. Pjaustymo mechanizmas veiks tol, kol bus išjungtas paspaudus stabdymo mygtuką.
Pastaba:
Taip pat ir dokumentų naikikliai su pjaustymo mechanizmu 2 x 15 mm pasirinktinai siūlomi kartu su prietaisu, skirtu automatiškai sutepti pjaustymo mechanizmą. Jeigu jūsų naikiklis turi šį prietaisą, atsižvelkite į pridėtą tepalinės dokumentaciją.
Lygaus popieriaus ir ruloninio popieriaus smulkinimas

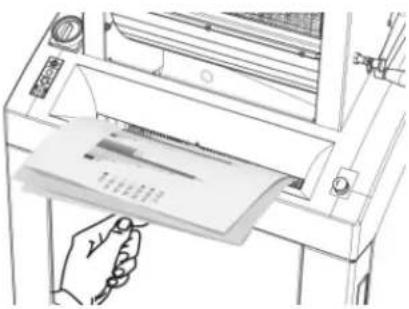

Pastaba
Lentyną galima użlenkti j viršų, kad būtų galima tiekti popieriaus rietuves arba ruloninį popierių.
- Dékite sunaikinti skirtus popieriaus lapus. Didžiausią lapų skaičių žr. „Techniniai duomenys“.
Šviesos barjeras automatiškai paleidžia pjaustymo mechanizmą.
Jei maždaug 3 s į tiekimo angą nededamas popierius, naikiklis išsijungia automatiškai ir nusistato į eksploatacinę parengti.

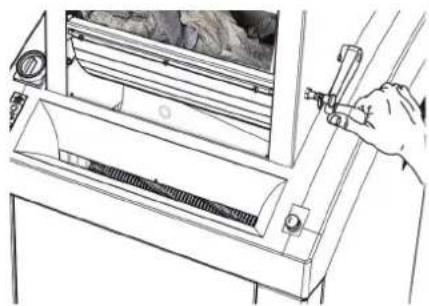

3,9 x 40 mm pjaustymo pločio prietaisai: glamžyto popieriaus smulkinimas
- Pasukite būgno svirti į priekį ir užpildykite būgną glamžytu popie- riumi.
- Paspauskite žalią mygtuką su rodykle. Palenkus svirtį atgal popierius numeta-mas į pjaustymo mechanizmą ir sunaiki-namas.
Dangčio atidarymas
- Patraukite fiksavimo kaištj (12)
- Atidarykite dangtj
- Naikinti dokumentus galima tik tada, kai fi ksavi-mo kaištis yra užfi ksuotas
USB atmintukų naikinimas
USB atmintukus dékite i popieriaus tiekimo angos vidurj.
Dokumentų naikiklio išjungimas
- Pagrindinj jungiklj pasukite i padėtį „0“. Šioje padėtyje jungiklj galima apsaugoti pakabinama spyna.
6 Gedimų šalinimas
Popieriaus kamšatis
Vienu metu jdėjote per daug popieriaus.
▶ Dokumentų naikiklis užsikimšo.
- Žybsi raudonas LED indikatorius plėvelinėje klaviatūroje.
▶ Variklis automatiškai persijungia ir keletą sekundžių veikia atbuline eiga.
Démesio!
Pakaitomis nespauskite jjungimo ir reversavimo mygtukų, kad pašalintumėte kamšatį. Taip galima sugadinti dokumentų naikikljį.
ATSARGIAI!
Net ir išjungus įmanoma įsipjauti peilio velenais. Nekiškite rankų į pjaustymo mechanizmą!
- Atidarykite dangtį ir išimkite popierių.
Jei buvo išstumta ne visa medžiaga:
• Vél uždarykite dangtį.
- Paspauskite reversavimo mygtuką.
Pjaustymo mechanizmas veikia atbuline eiga
- Išimkite popierių.
- Popieriaus rietuvę sumažinkite per pusę.
- Popieriaus lapus dékite vieną po kito.
Elektros variklis perkaito
Indikatorius valdymo skydelyje šviečia raudonai.
▶ Dokumentų naikiklis išsijungia.
- Dokumentų naikiklj palikite \~15–20 min. atvėsti.
Priekinès durelès arba dangtis atidarytas
▶ Šviečia raudonas LED indikatorius plėvelinėje klaviatūroje.
▶ Dokumentų naikiklis išsijungia.
• Uždarykite dureles ir dangtį.
• Fiksavimo kaištis neužfi ksuotas.
Pastaba
Jei durelės arba dangtis atidaromas veikiant pjaustymo mechanizmui, tai uždarius duris pjaustymo mechanizmą reikia paleisti iš naujo žaliu jungimo mygtuku.
Atlieku maišas pilnas
Šviečia raudonas LED indikatorius plėvelinėje klaviatūroje.
▶ Dokumentų naikiklis išsijungia.
Pastaba Reversuoti pjaustymo mechanizmą galima ir esant pilnam atraižų konteineriui.
- Pakeiskite atlieku maišą.
Dèmesio!
Būtinai ištuštinkite pilną atliekų maišą, nes esant spaudimui gali sutrikti pjaustymo mechanizmo veikimas.
7 Valymas ir techninė priežiūra
Išjunkite dokumentų naikiklj ir ištraukite maitinimo tinklo kištuką. Valyti galima tik minkšta šluoste ir švelniu muiluoto vandens tirpalu. Į prietaisą negali patekti vandens.
- Per visą popieriaus tiekimo angos plotį užpurkškite specialiosios alyvos ant pjaustymo velenėlių.
- Nejdėję popieriaus palikite pjaustymo mechanizmą veikti tiesiogine-atbuline eiga.
➢ Tokiu būdu bus pašalintos popieriaus dulkės ir gabaliukai.
8 Utilizavimas / perdirbimas
Pasibaigus prietaiso naudojimo ciklui, jī reikia utilizuoti laikantis aplinkosaugos reikalavimų. Tuo pačiu atsižvelkite į galiojančias taisykles. Kadangi įstatymai nuolat keičiasi, sutartu laiku pasikonsultuokite su vietos valdžios institucijomis.
Taip pat ir fi rma HSM Jus mielai pakonsultuos, kaip utilizuoti seną prietaisą.
9. Tiekiamas komplektas
- Dokumentų naikiklis paruoštas prijungti ir supakuotas į plėvelę, prietaisas yra ant europadėklo ir aprištas pakavimo juosta
• 5 atlieku maišai - 1 buteliukas pjaustymo mechanizmo specialiosios alyvos
- Naudojimo instrukcija
Priedai
• 25 atlieku maišu, užsakymo Nr. 1.452.995.000
- Pjaustymo mechanizmo alyva (250 ml), užsakymo Nr. 1.235.997.403
10 Techniniai duomenys
| Pjūvio tipas Pjaustymas gabaliukais | ||
| Pjūvio dydis (mm) 3,9 × 40 2 × 15 | ||
| Saugumo lygis DIN 66399 P-4 / O-3 / T-4 / E-3 / F-1 P-5 | / O-4 / T-5 / E-4 / F-2 | |
| Vienu metu naikinamų (DIN A4) lapų kiekis* 70 g/m280 g/m2 | 80–8565–70 | 35–4028–32 |
| Matmenys P × G × A (mm) 750 × 665 × 1590 750 × 665 × 1460 | ||
| Galia esant maks. lapų skaičiui 3 kW 2,2 kW | ||
| PrijungimasTiekimo linijos saugikliai (inerciniai) | 3 × 400 V, 50 Hz3 × 16 A | 3 × 400 V, 50 Hz3 × 10 A |
| PrijungimasTiekimo linijos saugikliai (inerciniai) | 3 × 200 - 240 V,50 - 60 Hz 3 × 25 A | 3 × 200 - 240 V, 50 - 60 Hz3 × 20 A |
| PrijungimasTiekimo linijos saugikliai (inerciniai) | 3 × 380 V, 60 Hz3 × 16 A | |
| Pjaustymo greitis 218 mm/sek. | ||
| Angos plotis 443 mm | ||
| Svoris | 220 kg | |
| Atraižų konteinerio talpa | 290 l | |
| Triukšmo emisija (tuščioji eiga / apkrova) | 58 dB(A) / 70–75 dB(A) | |
| Gabenimo, sandėliavimo ir eksploatavimo aplinkos sąlygos:temperatūrasantykinis oro drėgnisabsoliutusis aukštis | nuo –10 °C iki +40 °Cmaks. 90 %, nesikondensuojantismaks. 2 000 m | |
Atitikties deklaracija
Gamintojas HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Vokietija, šiuo dokumentu patvirtina, kad toliau aprašytas prietaisas
dokumentų naikiklis HSM Powerline 450.2,
atsižvelgiant i mūsų rinkai pristatytos versijos koncepciją ir konstrukciją, atitinka žemiau išvardytų
ES direktyvų esminius sveikatos ir saugos reikalavimus:
Mašinų direktyva 2006 / 42 / EB
EMS direktyva 2014 / 30 / ES
Taikomi standartai ir techninės specifikacijos:
EN ISO 11202:2010
EN ISO 13855:2010
EN ISO 14120:2015
EN IEC 61000-6-2:2019
EN ISO 12100:2010
EN ISO 13857:2019
EN 60204-1:2018
EN 61000-6-4:2007+A1:2011
EN ISO 13849-1:2015
EN ISO 14118:2018
EN 61000-3-2:2014
EN ISO 13850:2015
EN ISO 14119:2013
EN 61000-3-3:2013+A1:2019
Už techninių dokumentų sudarymą atsakingas asmuo: Hubert Kötzinger, „HSM GmbH + Co. KG“
Frickingen, 05.2022
Hooty
ppa. Hubert Kötzinger —Visos techninés dalies vadovas
