KASUTUSJUHEND Powerline FA 450.2 HSM
1 Otstarbekohane kasutamine, garantii
Paberipurustaja on ette nähtud üksnes paberi ning väikeses koguses kliendi- ja kreditkaartide, CD-de, USB-mälupulkade ja 3,5" diskettide purustamiseks.
Tugev lõikeseade on vastupidav vihiku- ja kirjak-lambrite suhtes.
Paberipurustaja garantiiaeg on 1 aasta. Mitmes vahetuses kasutamise korral on garantiiaeg 6 kuud. Kulumine, mittenõuetekohasest kasutamisest põhjustatud ning kolmandate poolte sekkumisest tekkinud kahjustused ei kuulu sea-dusest tuleneva ega ka tootjapoolse garantii alla.
2 Ohutusjuhised
Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke see järgmistele kasutajatele edasi. Järgige kõiki paberipurustajale paigaldatud ohutusjuhiseid.
Vigastusoht!
Ärge kunagi pistke kätt paberi toiteava pilusse.
Vigastusoht sissetömbamise töttu!
Ärge laske pikkadel juustel, avaratel riietel, lipsudel, sallidel, kaela- ja käekettidel jms sattuda sisestusava piirkonda. Ärge purustage materjali, mis kaldub moodustama silmuseid, näiteks paelu, nööre ja pehmeid plastkilesid.
Vigastusoht kildude töttu!
Krediitkaartide. CD-de või diskettide purustamisel kandke kaitseprille.
Ohu korral vajutage kohe hädaseiska-misnuppu!
Sellega lülitatakse paberipurustaja välja.
Ohtlik lastele ja teistele inimestele!
See seade ei sobi kasutamiseks koh-tades, kus võivad viibida lapsed.
Lülitage paberipurustaja kahjustus- te või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tömmake toitepistik välja.
Hooldustöid tohivad teha ainult HSM-i klienditeeninduse töötajad ja meie lepingupartnerite hooldustehnikud.
- Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
- Veenduge enne pistiku sisselükkamist, et voo-luvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.
• Vältige vedelike sattumist paberipurustajasse. - Paberipurustajat ei tohi asetada radiaatori või mõne muu soojusallika lähedusse.
- Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
3 Transport ja paigaldus
- Transpordivahendid (nt tõstuk) peavad sobima 220 kg kaaluga masina tõstmiseks.
- Pöörake transportimisel tähelepanu paberipurustaja kõrgele raskuskeskmele.
- Asetage alus koos pakendatud paberipurustajaga tasasele, siledale pinnale.
- Järgige lahtipakendamise juhendit.
- Paberipurustaja tohib üles seada ainult kuiva ruumi ning tugevale ja tasasele pinnale (mitte vaipkattele!). Põrandale avaldatakse iga rulliku juures u 55 kg koormust.

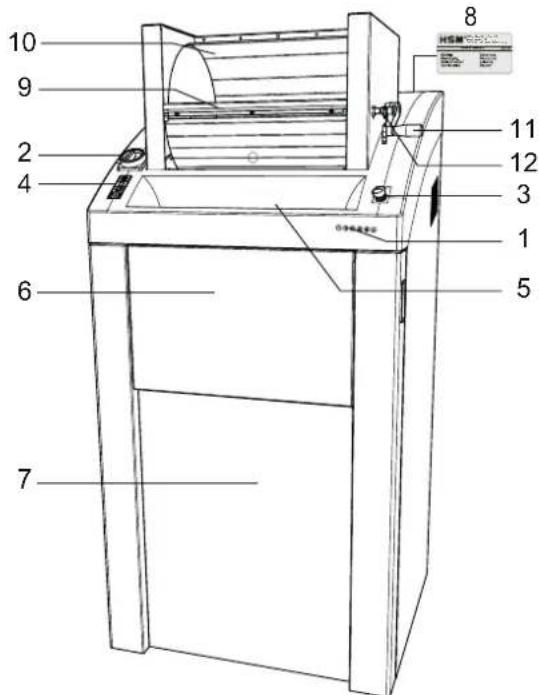

4 Ülevaade
- Ohutusjuhis
- Pealüliti
- Hädaseiskamisnupp
- Membraanklaviatuur
- Paberisisestusava
- Väljapööratav alus
- Eesmine uks
- Tüübisilt
- Klapp
- Täitetrummel
- Trumli hoob
- Lukustustihvt
- Väline ölitaja
5 Näidu- ja juhtelemendid
Sisselülitusnupp
Paberipurustaja lülitub sisse. Lõikeseade töötab sissetõmbesuunas.
Seiskamisnupp
Lõikeseade jääb seisma. Paberipurustaja on ooterežiimil
Reverseerimisnupp
Lõikeseade töötab tagurpidi.
Töövalmis
roheline valgusdiood
Jäätmekott on täis
punane valgusdiood
Paberiummistus või elektrimootori ülekoormus
punane valgusdiood
Uks või klapp on avatud
punane valgusdiood
Pealüliti
Paberipurustaja sisselülitamiseks tuleb lülitit 90° pääripäeva keerata. Asendis 0 saab pealüliti tabalukuga kindlustada.
Hädaseiskamine
Ohu korral vajutage kohe hädaseiska-misnuppu!
Sellega lülitatakse paberipurustaja välja. Hädaseiskamisnupu saab vabastada vasakule keeramisega.
5 Kasutamine
- Vabastage hädaseiskamisnupp, keerates seda vastupäeva.
- Keerake pealüliti asendisse I.
▶ Juhtpaneeli näidik põleb.
Eesmisel uksel ja klapil on turvalülitid. Masina saab sisse lülitada ainult siis, kui uks ja klapp on suletud.
Märkus
Paberipurustaja saab ka rohelise noolenu-pu vajutamisega käivitada.
• Vajutage lühidalt nuppu:
löikeseade käivitub. Automaatne seiskumine umbes 3 sekundit pärast viimase paberi lisamist või käsitsi seiskamisnuppu vajutades.
• Vajutage nuppu kauem kui 2 sekundit:
pidevkäitus ilma valgusbarjäärifunktsioonita. Lõikeseade töötab, kuni see seiskamis-nupu vajutamisega välja lülitatakse.
Märkus.
2 × 15 mm lõikeseadmega paberipurustajaid pakume valikuna ka koos lõikeseadme automaatse määrimisseadmega. Kui teie masin on varustatud õlitajaga, vaadake kaasasolevat dokumentatsiooni.

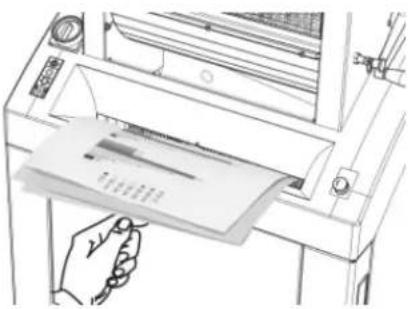

Sileda paberi ja pidevetteandepaberi tükeldamine
Märkus
Aluse saab paberivirnade või pidevetteandepaberi hoidmiseks üles pöörata.
- Sisestage purustatavat paberit. Maksimaalset lehtede arvu vt jaotisest „Tehnilised andmed“.
- Valgusbarjäär käivitab löikeseadme automaatselt.
▶ Umbes 3 sekundit pärast paberisisestusava tühjenemist lülitub paberipurustaja automaatselt välja ning lülitub ooterežiimile.

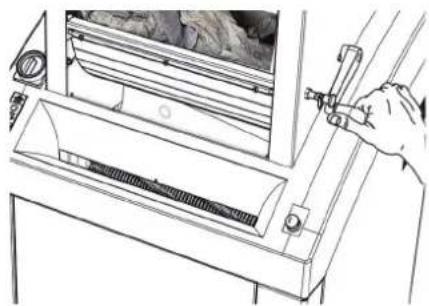

Masinad löikesuurusega 3,9 × 40 mm: kortsutatud paberi tükeldamine
- Pöörake trumli hoob ette ja täitke trummel kortsuta-tud paberiga.
- Vajutage rohelist noolenuppu. Hoova tagasi pööramisel suunatakse paber löikeseadmesse ja purustatakse.
Klapi avamine
-
Tõmmake lukustustihvti (12)
-
Avage klapp
- Purustamist võib jätkata alles siis, kui lukustustihvt on fi kseerunud
USB-mälupulkade purustamine
Sisestage USB-mälupulgad paberisisestusava keskkohta.
Paberipurustaja väljalülitamine
- Keerake pealūliti asendisse 0. Selles asendis saab pealūliti kindlustada ta-balukuga.
6 Törgete körvaldamine
Paberiummistus
Sisestasite korraga liiga palju paberit.
▶ Paberipurustaja on blokeeritud.
▶ Membraanklaviatuuril vilgub punane LED.
Mootor lülitub automaatselt ümber ja töötab möni sekund tagurpidi.
Tähelepanu!
Ärge vajutage blokeeringu kõrvaldamiseks vaheldumisi sisselülitusnuppu ja reverseerimisnuppu. See kahjustab paberipu-rustajat.
ETTEVAATUST!
Noavaltsid võivad tekitada lõikevigastusi ka seisva masina puhul. Ärge pange kätt lõikeseadmesse!
- Avage klapp ja võtke paber välja.
Kui ei väljastatud kogu materjali
- Sulgege klapp taas.
• Vajutage reverseerimisnuppu.
▶ Löikeseade töötab tagurpidi.
• Võtke paber välja. - Poolitage paberivirn.
- Sisestage paberit järjest.
Elektrimootor on ülekuumenenud
▶ Juhtpaneeli näidik põleb punaselt.
▶ Paberipurustaja lülitub välja.
- Laske paberipurustajal umbes 15–20 min jahtuda.
Eesmine uks või klapp on avatud
▶ Membraanklaviatuuril põleb punane LED.
▶ Paberipurustaja lülitub välja.
- Sulgege uks ja klapp.
• Lukustustihvt ei ole fi kseerunud.
Märkus Kui uks või klapp avatakse
lõikeseadme töö ajal, tuleb paberipurustaja pärast ukse sulgemist rohelise sisselülitus-nupu abil uuesti käivitada.
Jäätmekott on täis
▶ Membraanklaviatuuril põleb punane LED.
▶ Paberipurustaja lülitub välja.
Märkus Lõikeseadet saab reverseerida ka täis jäätmekoti korral.
• Vahetage jäätmekott välja.
Tähelepanu!
Tühjendage jäätmekott kindlasti, kuna pealesurumine vöib pöhjustada löikeseadme töös törkeid.
7 Puhastamine ja hooldamine
Lülitage paberipurustaja välja ja tömmake vörgupistik välja. Masinat vöib puhastada vaid pehme lapi ja örna seebilahusega. Seejuures ei tohi vesi seadmesse tungida.
- Pritsige paberi sises-
tusava kaudu lõikeseadme spetsiaalset õli kogu lõikerullikule.
- Laske lõikeseadmel ilma paberit lisamata edasi-tagasi töötada.
Eralduvad paberitolm ja -osakesed.
8 Jäätmekäitlus/ringlussevõtt
Kui masina kasutusiga saab täis, tuleb masin utiliseerida keskkonnasõbralikult. Seejuures tuleb järgida kehtivaid eeskirju. Kuna seadusandlus on pidevas muutumises, palume teil vastaval hetkel võtta ühendust kohaliku kommunaala-metiga. Ka tootjafi rma HSM annab teile
nõu vana masina utiliseerimiseks.
9 Tarnekomplekt
- Kilesse pakitud ühendamisvalmis paberipurustaja, masin on pakkelindiga euroalusele kinnitatud
• 5 jäätmekotti
• 1 pudel lõikeploki spetsiaalset õli - Kasutusjuhend
Tarvikud
• 25 jäätmekotti, tellimisnr 1.452.995.000
• Lõikeploki spetsiaalne öli (250 ml)
Tellimisnumber 1.235.997.403
10 Tehnilised andmed
| Purustamisviis Tükeldamine | ||
| Lõikesuurus (mm) 3,9 × 40 2 × 15 | ||
| Kaitseaste DIN 66399 P-4 / O-3 / T-4 / E-3 | /F-1 P-5 / O-4 / T-5 / E-4 / F-2 | |
| Lõikamismaht (leht), DIN A4 70 g/m280 g/m2 | 80–8565–70 | 35–4028–32 |
| Mõõtmed L × S × K (mm) 750 × 665 × 1590 | 750 × 665 × 1460 | |
| Võimsus max lehtede arvu korral 3 kW 2,2 | kW | |
| Ühendustoitejuhtme kaitse (viivitusega) | 3 × 400 V, 50 Hz3 × 16 A | 3 × 400 V, 50 Hz3 × 10 A |
| Ühendustoitejuhtme kaitse (viivitusega) | 3 × 200–240 V,50–60 Hz 3 × 25 A | 3 × 200–240 V, 50–60 Hz3 × 20 A |
| Ühendustoitejuhtme kaitse (viivitusega) | 3 × 380 V, 60 Hz3 × 16 A | |
| Purustamiskiirus 218 mm/s | ||
| Lõikeava laius 443 mm | ||
| Kaal | 220 kg | |
| Jäätmemahuti maht | 290 l | |
| Müraemissioon (tühikäik/koormus) | 58 dB(A) / 70–75 dB(A) | |
| Ümbritseva keskkonna tingimused transportimisel, ladustamisel ja kasutamisel:temperatuursuhteline öhuniiskuskõrgus üle merepinna | -10 °C kuni +40 °Cmax 90%, mittekondenseeruvmax 2000 m | |
Vastavusdeklaratsioon
Tootja HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Saksamaa kinnitab käesolevaga, et masin paberipurustaja tüübiga HSM Powerline 450.2
vastab oma kontseptsiooni ja konstruktsiooni poolest ning meie poolt turule toodud teostuses alljärgnevate ELi direktiivide põhilistelle ohutus- ja tervishoiunõuetele:
Masinadirektiiv 2006/42/EÜ
Kohaldatud standardid ja tehnilised spetsifikatsioonid:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Tehnilise dokumentatsiooni koostamiseks volitatud isik: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
Hooty
ppa. Hubert Kötzinger – tehnilise valdkonna üldjuht
