HASZNÁLATI ÚTMUTATÓ Powerline FA 450.2 HSM
magyar: Iratmegsemmisitő HSM Powerline 450.2 119
1 Rendeltetésnek megfelelő használat, garancia
Az iratmegsemmisítő kizárólag papír, valamint kis mennyiségű ügyfél- és hitelkártya, CD, USB adathordozó és 3,5" fl opi megsemmisítésére alkalmas.
A stabil vágószerkezet tűzőgép- és gemkapcsokkal szemben érzéketlen.
Az iratmegsemmisítőre vonatkozó garanciaidő 1 év. Többműszakos üzemben történő használat esetén 6 hónapos garanciaidő érvényes. A kopásra, a szakszerűtlen kezelés okozta károkra, valamint harmadik fél általi beavatkozásokra sem a jótállás, sem a garanciális kötelezettség nem vonatkozik.
2 Biztonsági útmutatások
A gép használatba vétele előtt olvas- sa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak.
Vegye fi gyelembe az iratmegsemmisítön található valamennyi biztonsági útmutatást.
Sérülésveszély!
Tilos belenyúlni a papírbeadagoló nyílásba.
Behúzás általi sérülésveszély!
Ügyeljen arra, hogy hosszú haj, bő öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön az adagolónyílás közelébe. Ne semmisítsen meg a berendezéssel hurkolódásra hajlamos anyagot, pl. szalagot, zsi-neget, műanyag fóliát.
Szilánkok általi sérülés veszélye!
Kemény hitelkártyák, CD-k vagy fl opik megsemmisítésénél viseljen védőszemüveget.
Veszély esetén azonnal nyomja meg a vész-ki gombot!
Ezáltal az iratmegsemmisítő kikapcsol.
Gyermekek és más személyek veszélyeztetése!
Ez a készülék nem alkalmas olyan helyeken történő használatra, ahol gyermekek tartózkodhatnak.
Kapcsolja ki az iratmegsemmisítót károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.
Szervizmunkákat csak a HSM ve- vőszolgálata és szerződéses partne- reink szerviztechnikusai végezhetnek.
- Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
- A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.
- Kerülje folyadék iratmegsemmisítőbe történő bejutását,
- Az iratmegsemmisítőt nem szabad fütőtest vagy más hőforrás közelében elhelyezni.
- A szellőzőnyílásoknak szabadon kell maradniuk, és a gépnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
3 Szállítás, felállítás
- A szállítóeszköznek (pl. emelőkocsinak) a 220 kg-os géptömegnek megfelelő méretezésűnek kell lennie.
- A szállítás során vegye fi gyelembe az irat-megsemmisítő magas súlypontját.
- A becsomagolt iratmegsemmisítőt hordozó raklapot sík, sima padlóra helyezze.
• Vegye fi gyelembe a kicsomagolási útmutatót. - Az iratmegsemmisítőt csak száraz helyiségben, szilárd, sík padlózaton (szönyegpadlón nem!) szabad felállítani. A padlózat terhelése minden görgőnél kb. 55 kg-ot tesz ki.

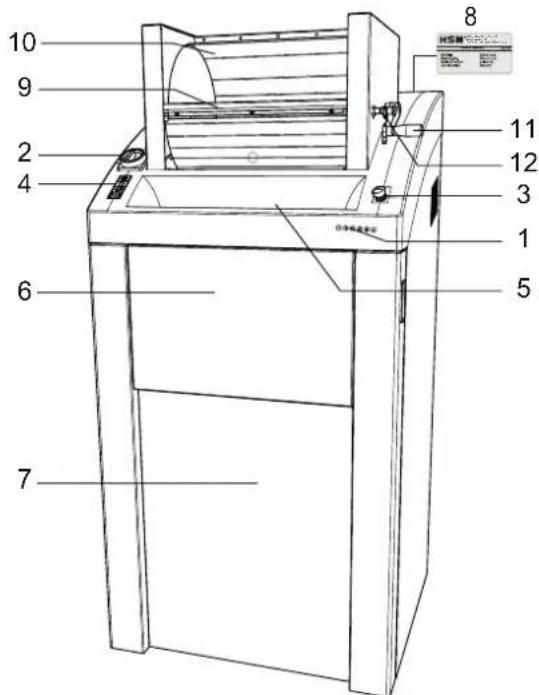

4 Áttekintés
- Biztonsági útmutatás
- Főkapcsoló
- Vész-ki gomb
- Fóliabillentyűzet
- Papírbeadagoló
- Kibillenthető tároló
- Első ajtó
- Adattábla
- Csapófedél
- Betöltödob
- Dobkar
- Reteszelőcsap
- Külső olajozó
5 Kijelző-, és kezelőelemek
Bekapcsológomb
Az iratmegsemmisítő bekapcsol.
Az aprítókészülék a behúzás irányában jár.
Leállítás gomb
Az aprítókészülék megáll.
Az iratmegsemmisítő üzemkész
Hátramenet gomb
A vágószerkezet visszafelé jár.
Üzemkész
zöld világító dióda
Aprítékzsák megtelt
piros világító dióda
Papírtorlódás, ill. a villanymotor túlterhelődött
piros világító dióda
Az ajtó vagy a csapófedél nyitva van
piros világító dióda
Főkapcsoló
Ha 90°-kal az óramutató járásának irányába elfordítja, akkor az iratmegsemmisítő bekapcsol. A főkapcsoló a „0” helyzetben lakattal biztosítható.
Vész-ki
Veszély esetén azonnal nyomja meg a vész-ki gombot!
Ezáltal az iratmegsemmisítő kikapcsol.
A vész-ki gomb reteszelése balra forgatva oldható ki.
5 Kezelés
Az iratmegsemmisítő bekapcsolása
- Óramutató járásával egyező irányba forgatással oldja ki a vész-ki gomb reteszelését.
- Állítsa a főkapcsolót „l” helyzetbe.
▶ A kezelőpanel jelzője világítani kezd.
▶ Az iratmegsemmisítő üzemkész.
Útmutatás
Az első ajtón és a csapófedélen biztonsági kapcsolók találhatók. A készülék csak akkor kapcsolható be, ha az ajtó és az csapófedél zárva van.
Útmutatás
Az iratmegsemmisítő a zöld nyíl gomb megnyomásával is elindítható:
• A gomb rövid lenyomása:
A vágószerkezet elindul. Az utolsó papír behúzása után kb. 3 másodperccel automatikusan leáll, vagy manuálisan a leállítás gomb lenyomásával állítható meg a készülék.
- Ha 2 másodpercnél hosszabb ideig nyomva tartja a gombot:
Folyamatos üzem fotocella funkció nélkül. A vágókészülék ilyenkor addig működik, amíg a leállítás gomb megnyomásával ki nem kapcsolja a berendezést.
Útmutatás:
A 2 x 15 mm-es vágószerkezettel rendelkező irat-megsemmisítók külön rendelhető kiegészítéssel is kaphatók a vágószerkezet automatikus kenéséhez. Ha gépe ezzel a kiegészítéssel rendelkezik, vegye fi gyelembe az olajozó mellékelt dokumentációját.

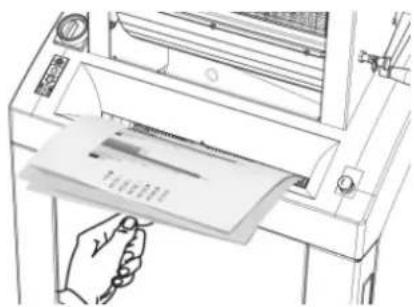

Sima papír
és listakötegek aprítása
Útmutatás
A tároló papírcsomagok vagy listák berakásához felhajtható.
- Adagolja be a megsemmisíten-dő papírt. Lapok maximális számát a „Műszaki adatok” részben találhatja meg.
A fénysorompó automatikusan elin- rágószerkezet.
A papírbeadagoló újból szabaddá válását követően kb. 3 másodperc múlva az iratmegsemmisítő automatikusan kikapcsol és üzemkész állapotba áll.

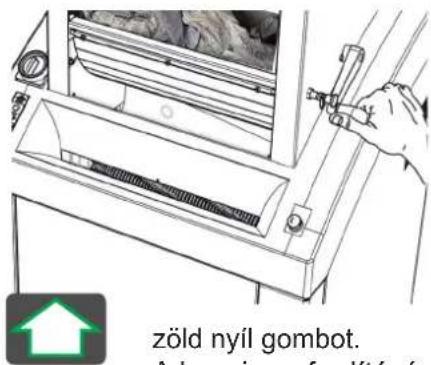

3,9 x 40 mm vágási méretű gépek: Összegyürt papír aprítása
- Nyomja meg a
zöld nyíl gombot.
A kar visszafordításával a papír lehullik a vágószerkezetbe és megsemmisül.
Csapófedél nyitása
- Húzza meg a reteszt (12)
- Csapófedél nyitása
- Csak akkor folytathatja az aprítást, ha a retesz a helyére pattant
USB adattárolók megsemmisítése
Helyezze az USB adattárolókat a papírbeadagoló közepébe.
Az iratmegsemmisítő kikapcsolása
- Forgassa a főkapcsolót „0” állásba. Ebben a helyzetben a főkapcsoló lakattal biztosítható.
6 Üzemzavar-elhárítás
Papírtorlódás
Egyszerre túl sok papír került a készülékbe.
▶ Az iratmegsemmisítő blokkolódott.
▶ Villog a piros LED a fóliabillentyűzeten.
▶ A motor automatikusan átkapcsol és pár másodpercig hátramenetben üzemel.
Figyelem!
Az blokkolódás elhárításához ne működtesse felváltva a bekapcsológombot és a hátramenet gombot. Az iratmegsemmisítő károsodhat.
VIGYÁZAT!
A késhengerek nyugalmi állapotban is okozhatnak vágási sérüléseket. Ne nyúljon bele a vágószerkezetbe!
- Nyissa ki a csapófedelet, és vegye ki a papírt.
Ha a gép nem lökte ki az összes anya- got:
- Csukja le újra a csapófedelet.
Nyomja meg a hátramenet gombot.
▶ A vágószerkezet visszafelé jár. - Vegye ki a papírt.
- Felezze meg a papírköteget.
- Egymás után adagolja be a papírt.
Túlmelegedett a villanymotor
▶ A jelzés kezelőpanelen pirosan világít.
▶ Az iratmegsemmisítő kikapcsol.
- Hagyja kb. 15 - 20 percig lehülni a motort.
Az első ajtó vagy csapófedél nyitva van
▶ Világít a piros LED a fóliabillentyűzeten.
▶ Az iratmegsemmisítő kikapcsol.
- Zárja be az ajtót és a csapófedelet.
- A reteszelőcsap nincs bepattintva a helyére.
Útmutatás Ha a vágószerkezet működése közben kinyitja az ajtót, ajtó bezárása után a zöld bekapcsológombbal újból be kell kapcsolni az iratmegsemmisítőt.
Megtelt az aprítékzsák
Világít a piros LED a fóliabillentyűzeten.
▶ Az iratmegsemmisítő kikapcsol.
Útmutatás A vágószerkezet hátrafelé járatása meg- telt aprítéktartállyal is lehetséges.
• Cserélje ki az aprítékzsákot.
Figyelem!
Azonnal ürítse ki az aprítékzsákot, ellenkező esetben, többszöri összenyomás esetén üzemzavarok történhetnek a vágós-zerkezetben.
7 Tisztítás és karbantartás
Kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót. A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.
Fecskendezzen speciális aprítóblokk-olajat a papíradagolón keresztül a vágóten-gelyekre teljes szélességében.
- Papír beadagolása nélkül járassa előre és hátramenetben a vágószerkezetet.
A vágószerkezetről papírpor és apró darabok válnak le.
8 Ártalmatlanítás / újrahasznosítás
Az élettartama végén környezetbarát módon ártalmatlanítsa a gépet. Ennek során tartsa be a hatályos előírásokat. Mivel a törvényi helyzet folyamatosan változik, ezért kérjük, hogy az adott időpontban lépjen kapcsolatba a helyi kommunális hatósággal. Gyártóként a
HSM cég is szívesen ad tanácsot régi gépének ártalmatlanításához.
9 A csomag tartalma
- Az iratmegsemmisítő, csatlakoztatásra kész állapotban, fóliába van csomagolva, a gép EUR raklapon, csomagolóanyaggal átkötve érkezik
• 5 aprítékzsák
• 1 palack speciális olaj vágóblokkhoz - Üzemeltetési útmutató
Tartozék
• 25 db aprítékzsák, rendelési sz.: 1.452.995.000
- Speciális olaj vágóblokkhoz (250 ml), rendelési szám: 1.235.997.403
10 Müszaki adatok
| Vágási mód Apróra vágás | ||
| Vágási méret (mm) 3,9 x 40 2 x 15 | ||
| Biztonsági fokozat DIN 66399 P-4 / O-3 / T-4 | /E-3 / F-1 P-5 / O-4 / T-5 / E-4 / F-2 | |
| Vágási teljesítmény (lap), DIN A4 70 g/m280 g/m2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Méretek szé x mé x ma (mm) 750 x 665 x 15 | 90 750 x 665 x 1460 | |
| Teljesítmény max. lapszámnál 3 kW 2,2 kW | ||
| Csatlakozó Biztosíték a tápvezetékhez (késleltetett) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| Csatlakozó Biztosíték a tápvezetékhez (késleltetett) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| Csatlakozó Biztosíték a tápvezetékhez (késleltetett) | 3 x 380 V, 60 Hz3 x 16 A | |
| Vágási sebesség 218 mm/s | ||
| Munkaszélesség 443 mm | ||
| Súly | 220 kg | |
| Az aprítéktartály térfogata | 290 l | |
| Zajkibocsátás (üresjárat / terhelés alatt) | 58 dB(A) / 70-75 dB(A) | |
| A szállítás, tárolás és üzemeltetés környezeti feltételei:HőmérsékletRelatív páratartalomTengerszint feletti magasság | -10°C és +40°C közöttmax. 90%, nem kondenzálódómax. 2 000 m | |
Megfelelőségi nyilatkozat
A gyártó, a HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Németország, kijelenti, hogy a HSM Powerline 450.2 típusú iratmegsemmisítő gép kialakítása és szerkezete révén, az általunk forgalomba hozott kivitelben megfelel a következőkben felsorolt EK-irányelvek alapvető biztonsági-, és egészségügyi követelményeinek:
2006 / 42 / EK gépi berendezésekre vonatkozó irányelv
2014 / 30 / EU elektromágneses összeférhetőségre vonatkozó irányelv
Alkalmazott szabványok és műszaki specifikációk:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
A műszaki dokumentumok összeállításával meghatalmazott személy: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
mint meghatalmazott Hubert Kötzinger - Műszaki Osztályvezető
