РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Powerline FA 450.2 HSM
български: Машина за унищожаване на документи HSM Powerline 450.2 .... 131
1 Използване по предназначение, гаранция
Машината за унищожаване на документи е предназначена само за унищожаване на хартия, както и на малки количества клиентски и кредитни карти, компактдискове, USB стикове и 3,5" дискети.
Здравият режещ инструмент е нечувствите- лен към кламери и телбод.
Машината за унищожаване на документи има гаранционен срок от 1 година. При използване на сменен режим на работа гаранционният срок е 6 месеца. Износване, щети от използване не по предназначение както и интервенции от трети лица не се покриват от гаранцията.
2 Указания за безопасност
Преди пускане в експлоатация на машината прочетете инструкцията за експлоатация, съхранявайте я за бъдещо използване и я предайте на бъдещите ползващи. Съблюдавайте всички поставени върху машината за унищожаване на документи указания за безопасност.
Опасност от нараняване!
В никакъв случай не пъхайте ръка в отвора за подаване на хартията.
Опасност от нараняване при издърпване навътре!
В сектора на отвора за въвеждане не бъдете с пусната дълга коса, свободно облекло, вратовръзки, шалове, колиета и гривни и др. Не унищожавайте материали, които могат да се увият, например, ленти, шнурове, пластмасово фолио.
Опасност от нараняване от парченца!
При унищожаване на твърди кредитни карти, компакт дискове или дискети носете защитни очила.
При опасност натиснете веднага бутона за аварийно изключване!
По този начин машината за унищо- жаване на документи се изключва.
Опасности за деца и други лица!
Това съоръжение не е подходящо за употреба на места, където може да има деца.
При повреда или неправилно функциониране, както и преди пре-местване или почистване изключете машината за унищожаване на документи и извадете щепсела.
Сервизното обслужване трябва да се извършва само от службата за работа с клиенти на фирма HSM и от сервизните техници на нашите търговски партньори.
- Внимавайте щепсельт да е лесно достъпен.
- Преди включване на щепсела се убедете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.
- Внимавайте да не попадат течности в машината за унищожаване на документи.
- Машината за унищожаване на документи не трябва да се поставя в близост до радиатори или други източници на топлина.
- Вентилационните отвори трябва да са свободни и да са на разстояние от стени и от мебели най-малко 5 см.
3 Транспорт, поставяне
- Транспортните средства (напр. количка нископовдигач) трябва да са оразмерени съответно за тегло на машината от 220 kg.
- При транспорт съблюдавайте високия център на тежестта на машината за унищожаване на документи.
- Палетът с опакованата машина за унищожаване на документи трябва да се поставя само върху твърда, равна основа.
- Съблюдавайте инструкцията за разопаковане.
- Машината за унищожаване на документи трябва да се поставя само в сухи помещения върху твърда, равна основа (не върху мокет!). Натоварването върху пода при всяко колелце е около 55 кг.

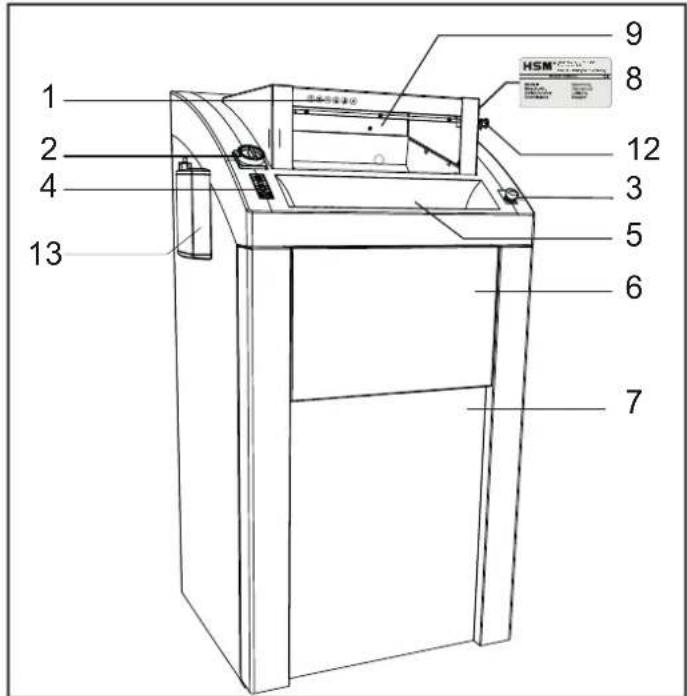

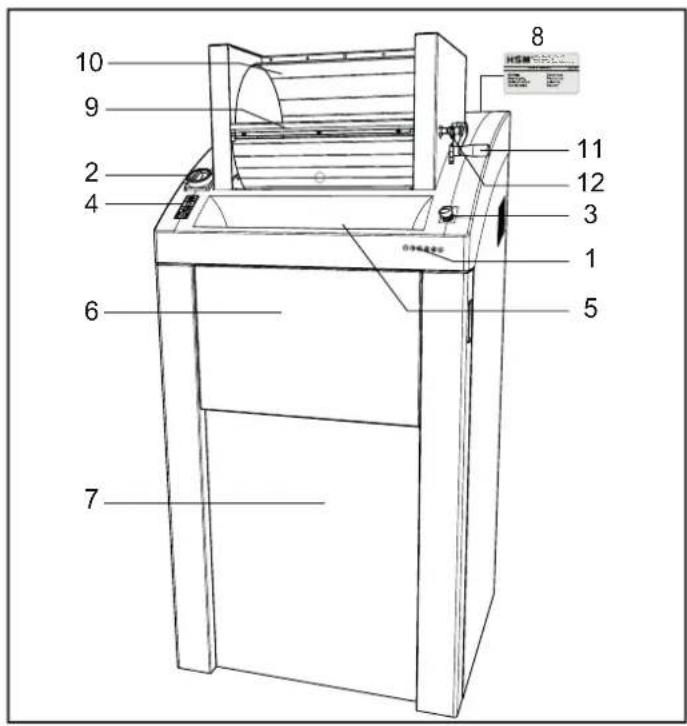

4 Преглед
- Главен прекъсвач
- Бутон за аварийно изключване
- Фолийна клавиатура
- Подаване на хартия
- Падаща навън поставка
- Предна врата
- Фабрична табела
- Капак
- Барабан за напълване
11.Лост на барабана - Фиксиращ болт
- Външна масльонка
Включете машината за унищожаване на документи.
Режещият инструмент се движи в посоката на подаване.
Бутон за спиране
Режещият инструмент спира.
Машината за унищожаване на документи е в режим на готовност
Режещият инструмент се движи назад.
Готово за работа
Зелени светодиоди
Пликът за изрезки е пълен
Червени светодиоди
Засядане на хартия или електри- ческият двигател е претоварен
Червени светодиоди
Отворена врата или капак
Червени светодиоди
Главен прекъсвач
Машината за унищожаване на документи се включва чрез завъртане на 90° по посока на часовниковата стрелка. В позиция 0 главният пре- късвач може да се подсигури с катинар.
Аварийно изключване
При опасност натиснете веднага бу- тона за аварийно изключване!
По този начин машината за унищо- жаване на документи се изключва.
Чрез завъртане наляво бутонът за аварийно изключване се деблокира.
5 Управление
Включване на машината за унищожаване на документи
- Деблокирайте бутона за аварийно из- ключване, като го завъртите обратно на часовниковата стрелка.
- Завъртете главния прекъсвач на „I“..
▶ Индикацията на таблото за управление свети.
Машината за унищожаване на документи е готова за работа.
Указание
На предната врата и на капака се намират защитни прекъсвачи. Машината може да се включи само ако вратата и капака са затворени.
Указание
Машината за унищожаване на документи може да се стартира и чрез натискане на зеления бутон със стрелка.
• Натискане на бутона за кратко:
Режещият инструмент се стартира. Автоматично спиране около 3 s след последното подаване на хартия или ръчно чрез натискане на бутона за спиране.
- Натискане на бутона за по-дълго от 2 s:
Непрекъснат режим на работа без функция на фотоклетката. Режещият инструмент работи до тогава, докато бъде спрян чрез натискане на бутона за спиране.
Указание:
Машините за унищожаване на документи с режещ инструмент 2 x 15 мм се предлагат като опция с уред за автоматично смазване на режещия инструмент. Съблюдавайте приложената документация на масльонката, ако машината Ви е оборудвана с такава.

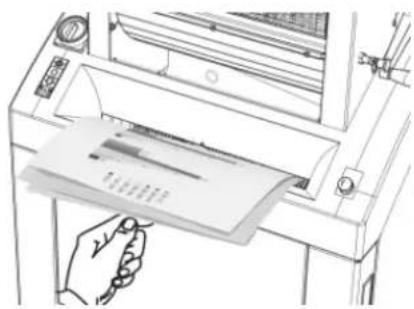

Наситняване на гладка хартия и купчина листи
Указание
Подложката може да се вдигне нагоре за поемане на купчина хартия или листи.
- Подайте хартията за унищожаване. За максимальния брой листове вижте „Технически данни“.
Фотоклетката задейства автоматично режещия инструмент.
След около 3 сек. след освобождаване на подаването на хартия машината за унищожаване на документи автоматично се изключва и преминава в режим на готовност.

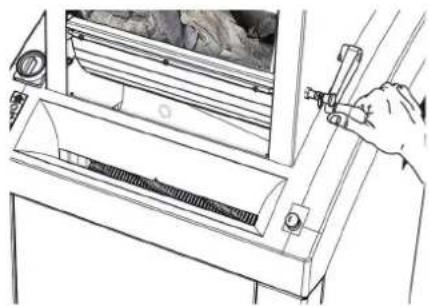

Машините с големина на изрезките 3,9 x 40 мм: Наситняване на измачкана хартия
- Завъртете лоста на барабана напред и напълнете барабана с измачкана хартия.
- Натиснете зеления бутон със стрелка. Чрез завъртане назад на лоста хартията се подава към режещия инструмент и се унищожава.
Отворете капака
-
Издърпайте фиксиращия болт (12)
-
Отворете капака
- Само когато фиксиращият болт е застопорен, може да се унищожава допълнително
Унищожаване на USB стикове
Подавайте USB стиковете в средата на подаването на хартия.
Изключване на машината за унищожаване на документи
- Завъртете главния прекъсвач на „0“. В това положение прекъсвачът може да се подсигури с катинар.
6 Отстраняване на повреди
Задръстване на хартия
Пъхнали сте наведнъж прекалено много хартия.
Машината за унищожаване на документи е блокирала.
Червеният светодиод на фолийната клавиатура мига.
Двигателят се превключва автоматично и работи няколко секунди на заден ход.
Внимание!
За отстраняване на блокировката не задействайте на смени бутона за включване и реверсивния бутон. Това води до повреди на машината за унищожаване на документи.
ВИМИАНИЕ!
Порязвания от ножовите валци са възможни и в състояние на покой. Не посягайте към режещия инструмент! Отворете капака и извадете хартията.
Ако не е изтласкан целият материал:
- Затворете отново капака.
- Натиснете реверсиращия бутон.
Режещият инструмент се движи на- зад. - Извадете хартията.
- Намалете наполовина купчината хартия.
• Пъхайте хартията една след друга.
Прегряване на електромотора
▶ Индикацията на таблото за управление свети в червено.
Машината за унищожаване на документи се изключва.
- Оставете машината за унищожаване на документи да се охлади около 15 – 20 мин.
Червеният светодиод на фолийната клавиатура свети.
Машината за унищожаване на документи се изключва.
- Затворете вратата и капака.
• Фиксиращият болт не е застопорен.
Указание Ако вратата или капакът се отвори по време на работа на режещия инструмент, режещият инструмент трябва да се стартира отново след затваряне на вратата посредством зеления бутон за включване.
Пълен плик за изрезки
Червеният светодиод на фолийната клавиатура свети.
▶ Машината за унищожаване на документи се изключва.
Указания Реверсирането на режещия инструмент е възможно и при пълен резервоар за събиране на унищожения материал.
• Сменете плика за изрезки.
Внимание!
Изпразнете незабавно пълния плик за изрезки, тъй като при многократно натискане може да се повреди режещият инструмент.
7 Почистване и техническа
поддръжка
Изключете машината за унищожаване на документи и извадете щепсела. Почиствайте само с мека кърпа и слаб сапунен разтвор. Не трябва да прониква вода в уреда.
- Пръснете специално масло за реже- щия блок през подаването на хартия по цялата ширина върху режещите валци.
- Пуснете режещия инструмент да работи напред-назад без хартия.
Освобождава се хартиен прах и частици.
8 Изхвърляне / Рециклиране
В края на експлоатационния срок машината трябва да се изхвърли без да се замърсява околната среда. Трябва да се съблюдават действащите наредби. Тъй като законодателните разпоредби са подложени на постоянни промени, ви молим в дадения
момент да се свържете с вашата общинска администрация. Фирма HSM като производител ще ви консултира с удоволствие относно изхвърлянето на старата ви машина.
- Машината за унищожаване на документи е опакована във фолио, готова за включване, машина на европалет, вързан с опаковъчна лента
• 5 плика за изрезки
• 1 бутилка специално масло за режещия блок - Инструкция за експлоатация
Допълнително оборудване
• 25 плика за изрезки, кат. № 1.452.995.000
- Специално масло за режещия блок (250 мл) кат. № 1.235.997.403
10 Технически данни
| Вид на рязане | Рязане на частици | |
| Големина на изрезките (мм) | 3,9 x 40 | 2 x 15 |
| Клас на безопасност DIN 66399 | P-4 / O-3 / T-4 / E-3 / F-1 | P-5 / O-4 / T-5 / E-4 / F-2 |
| Капацитет на рязане (лист), DIN A4 70 г/м280 г/м2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Размери Ш x Д x В (мм) | 750 x 665 x 1590 | 750 x 665 x 1460 |
| Мощност при макс. брой листи | 3 kW | 2,2 kW |
| СвързванеПредпазител на електрозахранването (бавнодействащ) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| СвързванеПредпазител на електрозахранването (бавнодействащ) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| СвързванеПредпазител на електрозахранването (бавнодействащ) | 3 x 380 V, 60 Hz3 x 16 A | |
| Скорост на рязане | 218 мм/сек | |
| Работна ширина | 443 мм | |
| Тегло | 220 кг | |
| Обем на касетата за унищожен материал | 290 л | |
| Ниво на шума (Празен ход/товар) | 58 dB(A)/70 – 75 dB(A) | |
| Условия на околната среда за транспорт, съхранение и работа:ТемператураОтносителна влажност на въздухаВисочина над морското равнище | -10°C до +40°CМакс. 90%, некондензиращаМакс. 2000 м | |
Декларация за съответствие
Производителят HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen/Germany декларира, че машината
за унищожаване на документи тип HSM Powerline 450.2
отговаря въз основа на концепцията и конструкцията си в пуснатия от нас за продажба модел на основните изисквания за безопасност
и здравеопазване на дадените по-долу директиви на ЕС:
Директива за машини 2006/42/EO
Директива за електромагнитна съвместимост 2014/30/EC
Използвани норми и технически спецификации:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Упълномощен за окомплектоване на техническата документация: Хуберт Кьотцингер (Hubert Kötzinger), HSM GmbH + Co. KG
Frickingen, 05.2022 r.
Hooty
По пълномощие Хуберт Кьотцингер (Hubert Kötzinger) - Ръководител Технически отдел
