MANUAL DE UTILIZARE Powerline FA 450.2 HSM
română: Distrugător de documente HSM Powerline 450.2 125
1 Utilizare conformă cu destinația, garanție
Distrugătorul de documente este destinat exclusiv distrugerii hârtiei, precum și a cantităților mici de carduri de client, cărți de credit, Cd-uri, stick-uri USB și dischete de 3,5".
Aparatul solid de tăiat nu este sensibil la agrafele de caiet sau de birou.
Perioada de garanție acordată de producător pentru distrugătorul de documente este de 1 an. În cazul folosirii în mai multe schimburi, garanția acordată de producător este de 6 luni. Uzura, deteriorările produse ca urmare a utilizării neconforme cu destinația, precum și intervențiile unei terțe părți, nu fac obiectul garanției producătorului sau vânzătorului.
2 Indicații de securitate
Înainte de punerea în funcțiune a mașinii, citiți manualul de exploatare, păstrați-l pentru utilizare ulterioară și predați-l noilor utilizatori atunci când înstrăinați mașina. Acordați atenție tuturor indicațiilor de securitate amplasate pe distrugătorul de documente.
Pericol de accidentare!
Nu introduceti mâna niciodată în fanta de alimentare cu hârtie.
Pericol de vătămare prin prindere!
Nu aduceți părul lung, hainele largi, cravatele, fularele, lănțișoarele de gât și mână etc. în zona deschiderii de alimentare. Nu distrugeți material care tinde să formeze bucle, de ex. benzi, șnururi, folii moi de plastic.
Pericol de accidentare prin apariția de așchii!
Atunci când distrugeti cărti de credit rigide, CD-uri sau dischete, purtați ochelari de protecție.
În caz de pericol, apăsați imediat tas- ta Oprire de urgență!
În acest fel, distrugătorul de docu- mente este deconectat.
Pericole pentru copii și alte persoane!
Acest dispozitiv nu este adecvat pentru utilizarea în locații în care pot fi prezenți copii.
În cazul deteriorării sau a unei funcționări incorecte, precum și înainte de schimbarea locului sau la curățare, deconectați distrugătorul de documente și scoateți fișa de rețea.
Efectuarea lucrărilor de service este permisă numai serviciului de asistență tehnică HSM și tehnicienilor de service.
- Fiți atenți ca fișa de rețea să fie ușor accesibilă.
- Înainte de introducerea fișei de rețea, verificați dacă tensiunea și frecvența rețelei dumneavoastră de curent coincid cu datele de pe plăcuța de fabricație.
- Evitați ca lichidele să ajungă în distrugătorul de documente,
- Nu este permisă amplasarea distrugătorului de documente în apropierea unui corp de încălzit sau a unei alte surse de căldură.
- Fantele de aerisire trebuie să fie libere și trebuie respectată o distanță de min. 5 cm față de perete sau de mobilă.
3 Transport, instalare
- Mijloacele de transport (de ex. cărucioare de ridicare) trebuie să fi e dimensionate cores-punzător cu masa mașinii de 220 kg.
- Acordati atenție la transport poziției ridicate a centrului de greutate al distrugătorului de documente.
- Amplasați paletul cu distrugătorul de documente ambalat pe o podea plană și netedă.
- Acordati atenție instrucțiunilor de dezambala-re.
- Instalarea distrugătorului de documente este permisă numai în spații uscate, pe o podea rigidă și plană (nu pe mochetă!). Sarcina asupra podelei pe fiecare rolă este de aprox. 55 kg.

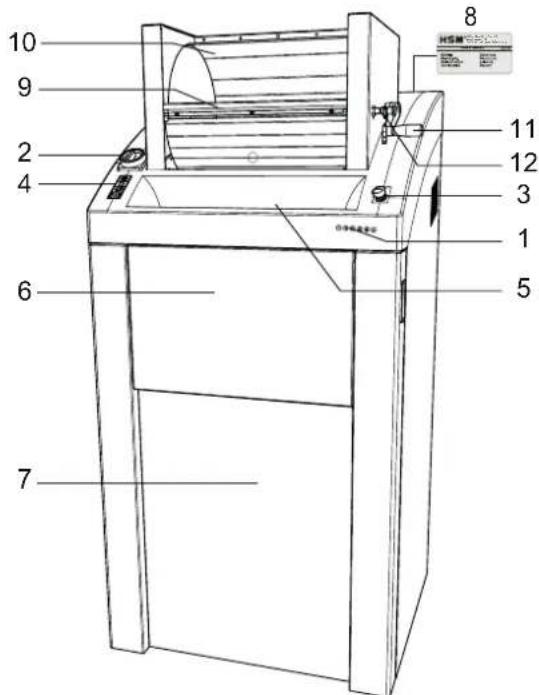

4 Vedere generală
- Indicatie de securitate
- Întrerupător principal
- Buton Ocrire de urgență
- Tastatură în folie
- Alimentare hârtie
- Polită rabatabilă în exterior
- Usă frontală
- Plăcuță de fabricație
- Trapă
- Tambur de încărcare
- Pârghia tamburului
- Bolt de blocare
- Gresor de ulei extern
5 Elemente de afişaj și operare
Tasta de pornire
Distrugătorul de documente pornește.
Aparatulde tăiere funcționează în direcția de tragere.
Tasta Stop
Aparatul de tăiat se oprește.
Distrugător de documente în stand-by
Buton deinversare
Aparatul de tăiat funcționează invers.
Pregătit de funcționare
Dioda luminiscentă verde
Sac pentru materialtăiat plin
Dioda luminiscentă roşie
Blocaj de hârtie resp. electromotor suprasolicitat
Dioda luminiscentă roşie
Uşa sau clapeta deschisă
Dioda luminiscentă roşie
Întrerupător principal
Distrugătorul de documente este pornit prin rotirea acestuia în sensul acelor de ceasornic cu 90°.În poziția 0, întrerupătorul principal poate fi fixat cu un lacăt.
Ocrire de urgentă
În caz de pericol, apăsați imediat tasta Ocrire de urgență!
În acest fel, distrugătorul de documente este deconectat. Butonul de oprire de urgență se deblochează prin rotirea acestuia spre stânga.
5 Operarea
Pornirea distrugătorului de documente
- Deblocați butonul de oprire de urgență, prin rotirea acestuia în sens antiorar.
- Rotiți comutatorul general în poziția „I“.
▶ Indicatorul din panoul de operare se aprinde.
Distrugătorul de documente este pregătit de funcționare.
Indicatie
Pe uşa frontală și a clapetei există un comutator de siguranță. Mașina poate fi pornită numai când ușa și cla-peta sunt închise.
Indicatie
Distrugătorul de documente poate fi pornit și prin apăsarea tastei-săgeată verde:
• Apăsați tasta scurt:
Aparatul de tăiat este pornit. Opire automată la aprox. 3 s după ultima tragere de hârtie sau manuală prin apăsarea tastei Stop.
- Apăsați tasta un timp mai lung de 2 s: Regim de funcționare permanentă fără funcționare a barierei fotoelectrice. Aparatul de tăiat funcționează până când este oprit prin apăsarea tastei Stop.
Indicatie:
Distrugătoarele de documente cu aparat de tăiat de 2 x 15 mm sunt puse la dispoziție ca opțiune și cu un aparat pentru lubrifierea automată a aparatului de tăiat. Acordați atenție documentației atașate a gresorului cu ulei, în cazul în care mașina dumneavoastră este echipată cu acest dispozitiv.

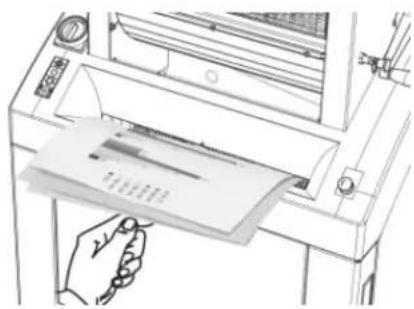

Mărunțirea hârtiei satinate și a stivelor de documente Indicație
Polița poate fi rabatată în sus, pentru preluarea stivelor de hârtie sau a documentelor.
- Introduceți hârtia care trebuie distrusă. Pentru numărul maxim de coli, consultați „Date tehnice”.
Bariera fotoelectrică pornește automat aparatul de tăiat.
La aprox. 3 s după aceasta alimentarea cu hârtie este din nou liberă, distrugătorul de documente se deconectează automat și trece în starea pregătită de funcționare.

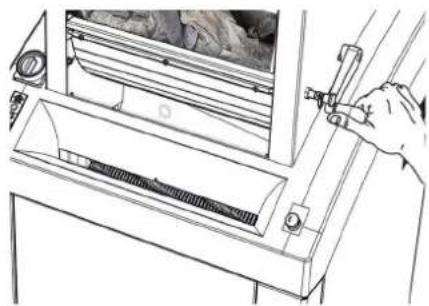

Maşini cu dimensiune de tăiere de 3,9 x 40 mm: Mărunțirea ghemotoacelor de hârtie
- Rotiți pârghia tamburului spre înainte și încărcați tamburul cu ghemotoace de hârtie.
- Apăsați tasta-săgeată verde. Prin rabatarea spre înapoi a pârghiei, hârtia este aruncată în aparatul de tăiere și distrusă.
Deschideti clapeta
-
Tragetii bolțul de blocare (12)
-
Deschideti clapeta
- nu se poate continua distrugerea decât atunci când şurubul de blocare a fost blocat
Distrugerea stick-urilor USB
Introduceți stick-urile USB în centrul alimentării cu hârtie
Oprirea distrugătorului de documente
- Rotiți comutatorul general în poziția „0“. În această poziție, comutatorul poate fi asigurat cu un lacăt.
6 Înlăturare avariți
Blocaj de hârtie
Ați introdus prea multă hârtie dintr-odată.
▶ Distrugător de documente blocat.
▶ LED-ul roşu de pe tastatura în folie se aprinde intermitent.
▶ Motorul se comută automat și rulează câteva secunde înapoi.
Atentie!
Nu actionați alternant tasta de pornire și tasta de inversare, pentru a remedia blocajul. Acest lucru conduce la daune la distrugătorul de documente.
PRECAUTIE!
Vătămările prin tăiere de către valțurile de tăiere sunt posibile și în stare de repaus. Nu introduceți membrele în aparatul de tăiat!
- Deschideți clapeta și scoateți hârtia.
Dacă nu a fost eliminat tot materialul:
- Închideti din nou clapetei.
- Apăsați tasta de inversare.
▶ Aparatul de tăiat funcționează invers.
- Extrageti hârtia.
- Împărțiți în două stiva de hârtie.
- Introduceti hârtia succesiv.
Motor electric supraîncălzit
➢ Indicatorul din panoul de operare se aprinde în culoarea roşie.
▶ Distrugătorul de documente se oprește.
- Lăsați distrugătorul de documente să se răcească, timp de aprox.15 - 20 min.
Uşa frontală sau clapeta deschise
▶ LED-ul roşu de pe tastatura în folie se aprinde.
▶ Distrugătorul de documente se oprește.
- Închideți ușa și clapeta.
- Bolțul de blocare nu este blocat.
Indicatie Dacă ușa sau clapeta este deschisă în timp ce aparatul de tăiere funcționează, după închiderea ușii trebuie ca distrugătorul de documente să fi e din nou pornit de la tasta de pornire verde.
Sac pentru material tăiat plin
▶ LED-ul roşu de pe tastatura în folie se aprinde.
Distrugătorul de documente se oprește.
Indicație Inversarea aparatului de tăiere este posibilă și când recipientul pentru material tăiat este plin.
- Schimbați sacul pentru material tăiat.
Atentie!
Goliți neapărat recipientul pentru material tăiat plin, deoarece, în cazul mai multor apăsări repetate, pot apărea disfunționalități ale aparatului de tăiat.
7 Curățare și întreținere
Opriți distrugătorul de documente și scoateți fișa de rețea. Curățarea se poate face numai cu o cârpă moale și cu o soluție diluată de săpun. Nu este voie să pătrundă apă în aparat.
- Pulverizați ulei special pentru blocul de tăiere prin alimentarea hârtiei pe întreaga lățime, pe axele de tăiere.
- Lăsați aparatul de tăiere să funcționeze înainte-înapoi fără alimentare cu hârtie.
Se desprind praf de hârtie și particule.
La finalul duratei de viață mașina trebuie eliminată ecologic. Pentru aceasta trebuie să respectați prescripțiile valabile la acel moment. Deoarece mediul legal a fost subiectul permanentelor modifi - cări, vă solicităm, să vă puneți în legătu- ră la momentul indicat cu administrația
municipală. Și forma HSM în calitate de producător vă consiliază cu plăcere cu privire la eliminarea vechii dumneavoastră mașini.
- Distrugător de documente ambalat în folie și gata pregătit de racordare, mașina pe euro-paleți, strânsă cu bandă de ambalare
• 5 Saci pentru material tăiat
• 1 Sticlă ulei special bloc de tăiere - Manual de exploatare
Accesorii
- 25 saci pentru material tăiat, nr. comandă 1.452.995.000
- Ulei special bloc de tăiere (250 ml) nr. comandă 1.235.997.403
10 Date tehnice
| Tip de tăiere Tăiere în particule | ||
| Dimensiune de tăiere (mm) 3,9 x 40 2 x 15 | ||
| Treaptă de siguranță DIN 66399 | P-4 / O-3 / T-4 / E-3 / F-1 | P-5 / O-4 / T-5 / E-4 / F-2 |
| Capacitate de tăiere (fișă), DIN A4 70 g/m^2 80 ^2 | 80 - 8565 - 70g/m | 35 - 4028 - 32 |
| Cote L x A x Î (mm) 750 x 665 x 1590 750 x 665 x 1460 | ||
| Putere la nr. max. de foi 3 kW 2,2 kW | ||
| ConexiuneSiguranța cablului de alimentare (cu declanșare întârziată) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| ConexiuneSiguranța cablului de alimentare (cu declanșare întârziată) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| ConexiuneSiguranța cablului de alimentare (cu declanșare întârziată) | 3 x 380 V, 60 Hz3 x 16 A | |
| Viteza de tăiere | 218 mm/s | |
| Lățimea de lucru | 443 mm | |
| Masa | 220 kg | |
| Volum rezervor material tăiat | 290 l | |
| Emisii de zgomot (mers în gol/sarcină) | 58 dB(A) / 70-75 dB(A) | |
| Condiții ambientale pentru transport, depozitare și func-tionare:Temperaturăumiditate relativă a aeruluiÎnălțime peste NN | -10°C până la +40°Cmax. 90%, fără condensmax. 2.000 m | |
Declaratia de conformitate
Producătorul HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany declară prin prezenta, că mașina distrugătorul de documente de tip HSM Powerline FA 450.2
pe baza conceptiei și tipului constructiv în varianta pusă în circulație de noi corespunde cerințelor fundamentale de securitate și de sănătate ale directivelor UE enumerate în cele ce urmează:
Directiva privind echipamentele tehnice 2006 / 42 / CE
Directiva privind compatibilitatea electromagnetică 2014 / 30 / UE
Norme utilizate și specificații tehnice:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Responsabil pentru elaborarea documentației tehnice: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
Hooty
împuternicit. Hubert Kötzinger - Conducere generală domeniu tehnic
