NAVODILA ZA UPORABO Powerline FA 450.2 HSM

Uničevalnik dokumentov je namenjen izključno za uničevanje papirja, kartic za stranke in kreditnih kartic, CD-jev, USB ključkov in 3,5" disket. Robusten rezalni mehanizem je neobčutljiv za sponke.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 1 leti. Pri uporabi v večizmen-skem obratovanju velja 6-mesečna garancijska doba. Jamstvo in garancija ne veljata za obrabo, poškodbe zaradi nestrokovne uporabe in pose-ganja s tretje strani.

2 Varnostni napotki

Pred zagonom stroja preberite navodila za uporabo, nato pa jih shranite, saj jih boste v prihodnje morda potrebovali, in jih izročite naslednjim uporabnikom. Upoštevajte vse varnostne napotke, ki so nameščeni na uničevalniku dokumentov.

Nevarnost poškodb!

Nikoli ne segajte v režo za dovajanje papirja.

Nevarnost poškodb zaradi uvlečenja!

Dolgih las, ohlapnih oblačil, kravat, šalov, ogrlic in zapestnic ipd. ne približujte odprtini za vstavljanje. Ne uničujte materialov, ki lahko tvorijo zanke, npr. trakov, vrvic, folij iz meh-ke plastike.

Nevarnost poškodb zaradi drobcev!

Pri uničevanju trdih kreditnih kartic, CD-jev ali disket nosite zaščitna očala.

Ob nevarnosti takoj pritisnite tipko za izklop v sili!

To izklopi uničevalnika dokumentov.

Nevarnosti za otroke in druge osebe!

Ta naprava ni predvidena za uporabo na mestih, kjer se lahko nahajajo otroci.

Če je uničevalnik dokumentov poškodovan ali ne deluje pravilno ter pred premestitvijo ali čiščenjem, uničevalnik dokumentov izklopite in izvlecite omrežni vtič.

Servisiranje sme opraviti servisna služba HSM in servisni tehniki naših pogodbenih partnerjev.

• Pazite, da bo omrežni vtič lahko dostopen.
• Preden vklopite električni vtič, preverite skladnost napetosti in frekvence vašega električnega omrežja s podatki na tipski tablici.
• Preprečite, da bi v uničevalnik dokumentov stekle tekočine,
• Uničevalnik dokumentov ne sme biti postavljen v bližini grelnega telesa ali drugega vira toplote.
• Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene najm. 5 cm.

3 Transport, postavitev

• Transportna sredstva (npr. ročni viličar) morajo biti dimenzionirana v skladu s težo stroja 220 kg.
• Pri transportu upoštevajte visoko težišče uničevalnika dokumentov.
• Paleto z embaliranim uničevalnikom dokumentov postavite na ravna, gladka tla.
• Upoštevajte navodilo za razpakiranje.

Uničevalnik dokumentov je dovoljeno postaviti le v suhe prostore na trdna in ravna tla (ne na preprogaste talne obloge). Obremenitev tal je na vsakem kolescu pribl. 55 kg.

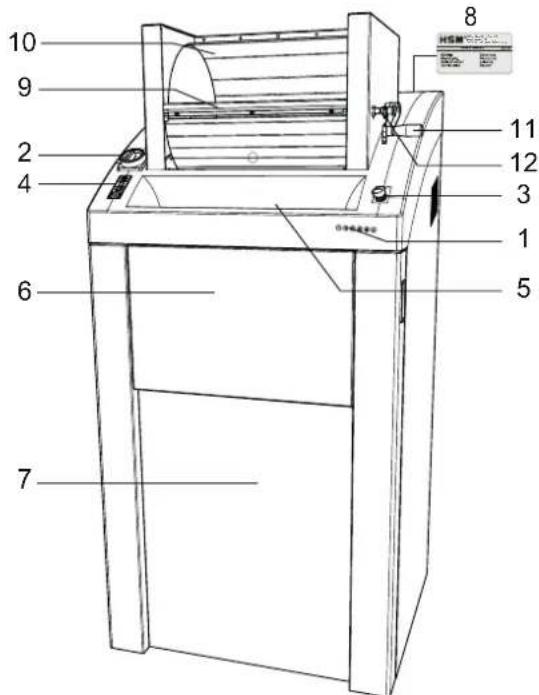

4 Pregled

1. Varnostni napotki
2. Glavno stikalo
3. Tipka za izklop v sili
4. Folijska tipkovnica
5. Dovajanje papirja
6. Zložljivi predal
7. Sprednja vrata
8. Tipska tablica
9. Loputa
10. Polnilni boben
11. Dvigalo bobna
12. Pridržni sornik
13. Zunanja oljna mazalka

5 Prikazovalni in upravljalni elementi

Tipka za vklop

Uničevalnik dokumentov se vklopi.

Rezalni mehanizem teče v smeri podajanja.

Tipka za zaustavitev

Rezalni mehanizem se ustavi.

Uničevalnik dokumentov v pripravljenosti

Gumb za vzvratno delovanje

rezalni mehanizem se vrti vzvratno.

Pripravljeno za obratovanje

Zelena LED lučka

Vrečaza rezani material je polna

Rdeča LED lučka

Zastoj papirja ali električni motor preobremenjen

Rdeča LED lučka

Odprta vrata ali loputa

Rdeča LED lučka

Glavno stikalo

Uničevalnik dokumentov vklopite tako, da ga obrnete za 90° v smeri urinega kazalca. V položaju 0 lahko glavno stikalo zavarujete s ključavnico.

Stikalo za zaustavitev v sili

Ob nevarnosti takoj pritisnite tipko za izklop v sili!

To izklopi uničevalnika dokumentov. Gumb za zaustavitev v sili odklenete tako, da ga obrnete v levo.

5 Upravljanje

Vklop uničevalnika dokumentov

- Sprostite tipko za izklop v sili, tako da jo zavrtite v nasprotni smeri urinega kazalca.

- Glavno stikalo prestavite v položaj „I“.

▶ Indikator na nadzorni plošči zasveti.

▶ Uničevalnik dokumentov je pripravljen za delovanje.

Napotek

Na sprednjih vratih in loputi so varnostna stikala. Stroj lahko vklopite le, ko so vrata in loputa zaprta.

Napotek

Uničevalnik lahko zaženete tudi s pritiskom na zeleno puščično tipko:

• Na kratko pritisnite gumb:

Rezalni mehanizem se zažene. Samodejna zaustavitev približno 3 s po zadnjem podajanju papirja ali ročno s pritiskom na gumb za zaustavitev.

• Pritisnite gumb dlje kot 2 s:

Neprekinjeno delovanje brez funkcije svetlobne pregrade. Rezalni mehanizem deluje, dokler ga ne izklopite s pritiskom na gumb za zaustavitev.

Napotek:

Uničevalce listin z rezilom 2 x 15 mm lahko kot opcijo ponudimo tudi z napravo za avtomatsko mazanje rezila Upoštevajte priloženo dokumentacijo za oljnik, će je vaš stroj opremljen z njim.

Rezanje gladkega papirja in seznam skladov

Napotek

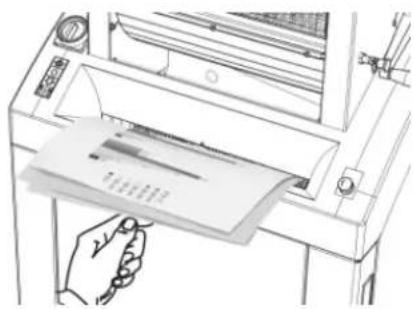

Predal lahko zložite, da lahko nanj naložite kupe papirja ali seznam.

- Vstavite papir, ki ga želite uničiti. Za največje število listov glejte "Tehnični podatki".

▶ Fotocelica samodejno vklopi rezalni mehanizem.

▶ Približno 3 se-

kunde po tem, ko je podajanje papirja spet prosto, se uničevalnik dokumentov samodejno izklopi in je pripravljen za delovanje.

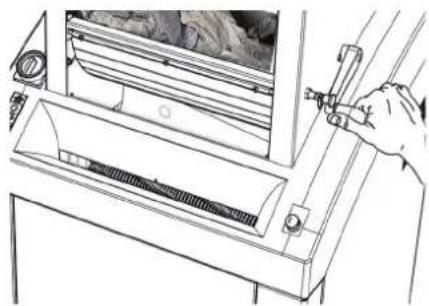

Stroji z velikostjo rezanja 3,9 x 40 mm: uničevanje zmečkanega papirja

- Ročico bobna obrnite naprej in boben napolnite z zmečkanim papirjem.

- Pritisnite gumb z zeleno puščico. Ko je vzvod obrnjen nazaj, se papir vrže v rezalnik in uniči.

Odprta loputa

1. Potegnite blokirni zatič (12)

2. Odprta loputa

- šele, ko je blokirni zatič zaskočen, lahko nadaljujete z uničevanjem

Uniči USB ključke

Izklop uničevalnika dokumentov

- Glavno stikalo zasukajte v položaj „0“. V tem položaju se lahko stikalo zavaruje z obešanko.

6 Odpravljanje motenj

Zastoj papirja

Dovajali ste preveliko količino papirja.

▶ Uničevalnik je blokiran.

▶ Rdeča LED-dioda na folijski tipkovnici utripa.
▶ Motor samodejno preklopi in teče nekaj sekund vzvratno.

Pozor!

Ne pritiskajte izmenično gumba za vklop in gumba za vzvratno vožnjo, da odstranite blokado. To povzroči poškodbe na uničevalniku dokumentov.

POZOR!

Ureznine zaradi rezalnih valjev so možne tudi v mirovanju. Ne segajte v rezalni mehanizem!

- Odprite loputo in odstranite papir.

Če ves material ni bil izvržen:

• Ponovno zaprite loputo.
• Pritisnite reverzijsko tipko.
  ▶ rezalni mehanizem se vrti vzvratno.
• Odstranite papir.
  • Zmanjšajte količino papirja na polovico.
• Še enkrat vstavite papir.

Pregret elektromotor

Indikator na nadzorni plošči sveti rdeče.
▶ Uničevalnik se izklopi.
- Uničevalnik dokumentov pustite ohlajati pribl. 15 – 20 min.

Odprta sprednja vrata ali loputa

▶Rdeča LED-dioda na folijski tipkovnici sveti.
▶ Uničevalnik se izklopi.
- Zaprite vrata in loputo.
- Blokirni vijak se ni zaskočil.

Opomba Če so vrata ali loputa odprta,

medtem ko rezalni mehanizem deluje, je treba po zapiranju vrat ponovno zagnati uničevalnik dokumentov z zelenim gumbom za vklop.

Vreča za rezani material je polna

Rdeča LED-dioda na folijski tipkovnici sveti.
▶ Uničevalnik se izklopi.

Opomba Ko je zbiralnik za rezani material poln, je možno tudi obrniti rezilo.

Ne pozabite izprazniti polne vreče za rezani material, saj lahko večkratno pritiskanje povzroči okvare v rezalnem mehanizmu.

7 Čiščenje in vzdrževanje

Izklopite uničevalnik dokumentov in izvlecite omrežni vtič. Za čiščenje uporabite samo mehko krpo in blago milnico. Pri tem voda ne sme vstopiti v napravo.

DON'T FORGET

Rezalni mehanizem naoljite, če se zmogljivost rezanja zmanjša, se pojavijo zvoki ali po vsakem praznjenju zbiralnika za rezani material.

Brizgnite specialno olje za rezalni blok na rezalni valj rezalnega mehanizma skozi odprtino za dovajanje papirja, po celotni dolžini rezalnih valjev.

• Rezalni mehanizem pustite delovati, brez dovajanja papirja, naprej – vzvratno.
  ▶ Sprostijo se papirni prah in delci.

Po končani življenjski dobi je treba stroj odstraniti v skladu s predpisi o varovanju okolja. Pri tem je treba upoštevati takrat veljavne predpise. Ker se zakonodaja stalno spreminja, vas prosimo, da se v danem trenutku posvetujete z vašim komunalnim podjetjem. Tudi podjetje

HSM vam kot proizvajalec z veseljem svetuje pri odstranitvi vašega starega stroja.

9 Obseg dobave

• Uničevalnik dokumentov, pakiran v folijo, pripravljen za priključitev, stroj privezan z embalažnim trakom na evro paleti
  • 5 vreč za razrezan material
• 1 plastenka specialnega olja za rezalne plošče
• Navodila za uporabo

Dodatna oprema

• 25 vreč za razrezan material, naročilna št. 1.452.995.000
- Specialno olje za rezalne plošče (250 ml) naroč. št. 1.235.997.403

10 Tehnični podatki

Vrsta rezanja Rezanje na delce
Velikost reza (mm) 3,9 x 40 2 x 15
Varnostna stopnja DIN 66399 P-4 / O-3 / T-4	E-3 / F-1 P-5 / O-4 / T-5 / E-4 / F-2
Rezalna moč (list), DIN A4 70 g/m280 g/m2	80–8565–70	35–4028–32
Mere Š x G x V (mm) 750 x 665 x 1590 750 x 665 x 1460
Moč pri najv. številu listov 3 kW 2,2 kW
PovezavaZaščita napajalnega voda (počasna)	3 x 400 V, 50 Hz3 x 16 A	3 x 400 V, 50 Hz3 x 10 A
PovezavaZaščita napajalnega voda (počasna)	3 x 200 - 240 V,50 – 60 Hz 3 x 25 A	3 x 200 – 240 V, 50 – 60 Hz3 x 20 A
PovezavaZaščita napajalnega voda (počasna)	3 x 380 V, 60 Hz3 x 16 A
Hitrost rezanja 218 mm/s
Delovna širina 443 mm
Teža	220 kg
Volumen zbiralnika za rezani material	290 l
Emisija hrupa (prosti tek/pod obremenitvijo)	58 dB(A)/70–75 dB(A)
Pogoji v okolici za transport, skladiščenje in obratovanje:TemperaturaRelativna zračna vlagaNadmorska višina	-10°C do +40°Cmaks. 90%, ne kondenziramaks. 2.000 m

Izjava o skladnosti

Proizvajalec HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen/Nemčija s tem izjavlja, da uničevalnik dokumentov, tipa HSM Powerline 450.2, zaradi svoje zasnove in izvedbe v različici, ki smo jo dali na trg, ustreza osnovnim varnostnim in zdravstvenim zahtevam v skladu z naslednjimi direktivami EU:

Direktiva o strojih 2006/42/EG EMC direktiva 2014/30/EU

Uporabljeni standardi in tehnične specifikacije:

EN ISO 11202:2010	EN ISO 12100:2010	EN ISO 13849-1:2015	EN ISO 13850:2015
EN ISO 13855:2010	EN ISO 13857:2019	EN ISO 14118:2018	EN ISO 14119:2013
EN ISO 14120:2015	EN 60204-1:2018	EN 61000-3-2:2014	EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019	EN 61000-6-4:2007+A1:2011

Pooblaščeni za pripravo tehnične dokumentacije: Hubert Kötzinger, HSM GmbH + Co. KG

Frickingen, 05/2022

ppa. Hubert Kötzinger – Tehnični vodja

Tipka za zaustavljanje

Rezna jedinica se zaustavlja.

Uništavač dokumenata je u stanju pripravnosti

Tipka za reverziranje

Rezna jedinica radi u smjeru unatrag.

Pripravan za pogon
