BRUKSANVISNING Powerline FA 450.2 HSM
med formålet, garanti
Farer for børn og andre personer!
- Sørg for, at det er nemt at nå netstikket.
5 Display- og betjeningselementer
Starttast
Makulatoren tilkobles.
Nødstop-knappen resettes ved at dreje til venstre.
5 Betjening
Tilkobling af makulatoren
▶ Displayet på betjeningsfeltet lyser.
▶ Makulatoren er driftsklar.
Bemærk
Makulatoren kan også startes ved at trykke på den grønne piletast:
Før USB-sticks ind midt i papirtilførslen.
Frakobling af makulatoren
▶ Den røde lydiode på folietastaturet lyser.
▶ Makulatoren frakobles.
Den røde lydiode på folietastaturet lyser.
▶ Makulatoren frakobles.
7 Rengøring og vedligeholdelse
Overensstemmelseserklæring
Producenten HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany erklærer hermed, at maskinen makulator af typen HSM Powerline 450.2
1 Tilsiktet bruk, garanti
Makuleringsmaskinen er kun beregnet til makulering av papir og små mengder kunde- og kredittkort, CD-er, USB-pinner og 3,5"-disketter. Det robuste skjæreverket er ufølsomt overfor stifter og binders.
Garantiperioden for makuleringsmaskinen er 1 år. Ved bruk i fl erskiftsdrift gjelder en garantiperiode på 6 måneder. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.
2 Sikkerhetsinstrukser
Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen.
Fare for personskader!
Grip aldri inn i sprekken på papirinn-matingsåpningen.
Fare for personskader på grunn av inntrekking!
Unngå langt hår, løst antrekk, slips, sjal, hals- og armbånd osv. i området ved tilførselsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, folie av myk plast.
Fare for personskader på grunn av splinter!
Bruk vernebriller ved makulering av harde kredittkort, CD-plater eller disketter.
Trykk umiddelbart på nødstoppknappen hvis det oppstår fare! Da slås makuleringsmaskinen av.
Fare for barn og andre personer!
Slå av makuleringsmaskinen ved skader eller funksjonssvikt, men også før fl ytting eller rengjøring, og ta ut støpslet fra stikkontakten.
Servicearbeid må bare utføres av HSM-kundeservice og av serviceteknikere fra våre avtalepartnere.
- Forsikre deg om at nettstøpselet er lett tilgjengelig.
- Kontroller før du setter inn nettstøpslet at spenningen og frekvensen til ditt strømnett stemmer overens med angivelsene på type-skiltet.
- Unngå at det kommer væsker inn i makule-ringsmaskinen.
- Makuleringsmaskinen skal ikke stilles opp i nærheten av et varmeelement eller andre varmekilder.
- Lufteslissen må være fri og ha en avstand til veggen eller til møbler på min. 5 cm.
3 Transport, installasjon
Transportmidler (f.eks løftevogner) skal tåle en maskinvekt på 220 kg.
- Ved transport må man være oppmerksom på det høye tyngdepunktet til makuleringsmaskinen.
- Sett pallen med den emballerte makuleringsmaskinen på et jevnt og glatt gulv.
• Følg utpakkingsveiledningen. - Makuleringsmaskinen må kun settes opp i tørre rom på et stødig og jevnt underlag (ikke teppegulv!). Gulvet må tåle en vekt på ca. 55 kg fra hver valse.

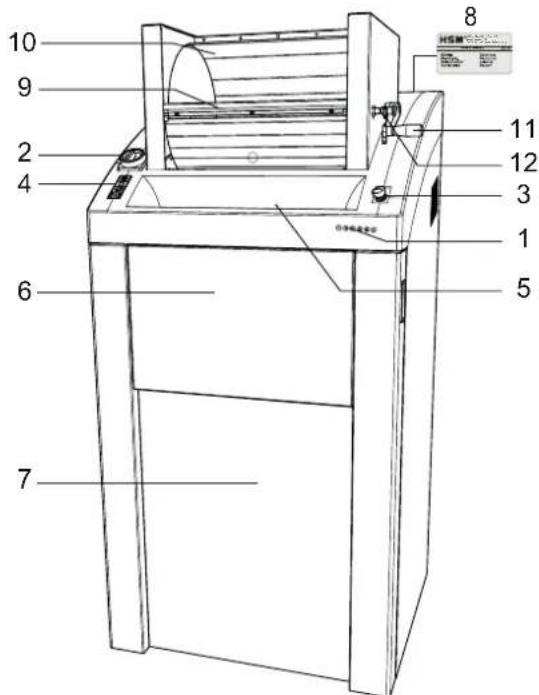

4 Oversikt
- Sikkerhetsinformasjon
- Hovedbryter
- Nødstoppbryter
- Folietastatur
- Papirforsyning
- Utleggbar lagring
- Frontdør
- Typeskilt
- Luke
- Påfyllingstrommel
- Trommelspake
- Låsebolt
- Ekstern oljer
5 Visnings- og betjeningselementer
Innkoblingstast
Makuleringsmaskinen slår seg på.
Skjæreapparatet går i inntrekkingsretningen.
Stopp-tast
Skjæreapparat forblir stående.
Makuleringsmaskin i klarstilling
Reverseringstast
Skjæreapparat går bakover.
Driftsklar
Grønn lysdiode
Skjæregodssekk full
Rød lysdiode
Papirfastkjøring hhv. elektromotor overbelastet
Rød lysdiode
Døren eller klaff en er åpnet
Rød lysdiode
Hovedbryter
I 90°-stillingen i klokkeretning blir makuleringsmaskinen koblet inn.
0-stillingen kan hovedbryteren sikres med en hengelås.
Nødstopp
Trykk umiddelbart på nødstoppknappen hvis det oppstår fare!
Da slås makuleringsmaskinen av.
Nødstopptasten låses opp ved å vri mot venstre.
5 Betjening
- Lås opp nødstoppknappen ved å dreie den mot urviseren.
- Drei hovedbryteren til "l".
- Indikeringen på betjeningsfeltet lyser.
▶ Makuleringsmaskinen er klar til bruk.
Merk
På frontdøren og klaffen finnes en sikkerhetsbryter. Maskinen kan kun slås på når døren og klaff en er lukket.
Merk
Makuleringsmaskinen kan også startes ved å trykke på den grønne piltasten:
- Kort trykk på tasten:
Skjæreapparatet startes. Automatisk stopp ca. 3 s etter det siste papirinntrekket eller manuelt ved å trykke på stopp-tasten.
• Holde tasten inne lenger enn 2 s:
Kontinuerlig driften uten lysportfunksjon. Skjæreapparatet går til det blir slått av ved å trykke på stopp-tasten.
Kontinuerlig driften uten lysportfunksjon. Skjæreapparatet går til det blir slått av ved å trykke på stopp-tasten.
Merk:
Makuleringsmaskiner med skjæreapparat 2 x 15 mm tilbys som ekstrautstyr også med et apparat for automatisk smøring av skjæreapparatet. Følg dokumentasjonen for oljesmøreren hvis maskinen er utstyrt med denne.

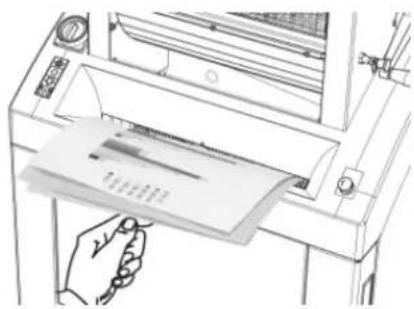

Skjære glatt papir i småbiter og listestabling
Merk
Lagringen kan legges opp for opptak av papirstabler eller lister.
- Tilfør papiret som skal makuleres. Maksimalt bladantall se "Teknisk opplysninger".
▶ Fotocellen starter kutteverket automatisk.
▶ Ca. 3 s etter at
papirtilførselen er fri igjen, kobles makuleringsmaskinen automatisk ut og er klar til bruk.

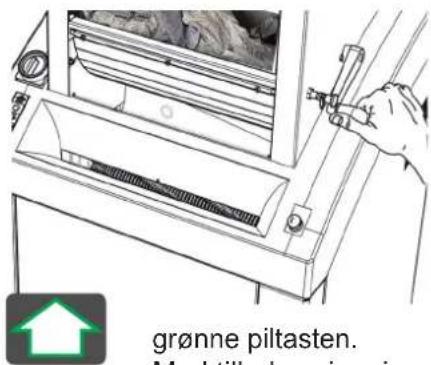

Maskiner med kuttestørrelse 3,9 x 40 mm: Skjære krøllet papir i småbiter
- Trykk på den
grønne piltasten.
Med tilbakesvingningen av spaken kastes papiret i skjæreverket og skjæres i små-biter.
Åpne klaff
Legg inn USB-pinnene i midten av papirforsyningen.
▶ Makuleringsmaskinen er blokkert.
▶ Rød lysdiode på membrantastaturet blinker.
▶ Motoren starter automatisk og går noen sekunder bakover.
OBS!
Innkoblingstasten og reverseringstasten må ikke betjenes vekselvis, dette for å fjerne blokkeringen. Dette vil skade maku- leringsmaskinen.
FORSIKTIG!
Skjæreskader på grunn av knivvalsene kan også skje när maskinen står stille. Grip ikke inn i skjæreverket!
- Åpne klaff en og ta ut papiret.
Hvis ikke alt materialet ble støtt ut:
- Lukk klaff en igjen.
- Trykk på reverseringstasten.
▶ Skjæreapparat går bakover. - Ta ut papiret.
- Halver papirbunken.
- Tilfør papirene etter hverandre.
Elektromotoren er overopphetet
Indikeringen på betjeningsfeltet lyser rødt.
▶ Makuleringsmaskinen slår seg av.
- La makuleringsmaskinen kjøle seg ned ca.15 - 20 min.
Frontdør eller klaff åpen
▶ Rød lysdiode på folietastaturet lyser.
▶ Makuleringsmaskinen slår seg av.
Hvis døren eller klaffen åpnes mens skjæreapparatet går, må makuleringsmaskinen startes på nytt ved hjelp av den grønne innkoblingstasten etter at døren er lukket.
Sekken for makuleringsmasse er full
Rød lysdiode på folietastaturet lyser.
▶ Makuleringsmaskinen slår seg av.
Merk Man kan også reversere skjæreapparatet när beholderen for makuleringsmasse er full.
- Bytt sekken for makuleringsmasse.
OBS!
Tøm den fulle beholderen for makulatur omgående, da det ved fl ere gangers ettertrykking kan opptre funksjonsfeil på skjæreverket.
7 Rengjøring og vedlikehold
Slå av makuleringsmaskinen og trekk ut nettstøpselet. Rengjøringen skal bare gjøres med en myk klut og mild såpeløsning. Det må ikke trenge inn noe vann i apparatet.
- Sprut skjæreblokkens spesialolje gjennom papirinnmatingen på kutteakslene i hele bredden.
- La skjæreapparatet gå framover - bakover uten tilførsel av papir.
▶ Papirstøv og partikler løsner.
Ved avhending skal maskinen resirkuleres på en miljøvennlig måte. Her skal gjeldende regler overholdes. Siden gjeldende lovverk er i stadig endring, må man kontakte relevante myndigheter när dette skal skje. Firma HSM som produsent vil også kunne gi deg råd om av-
- Makuleringsmaskinen er pakket tilkoblingsferdig i folie, maskinen er innpakket på Europapalle med forpakningsbånd
• 5 makulatursekker
• 1 fl aske spesialolje for skjæreblokk - Bruksanvisning
Tilbehør
• 25 makulatursekker best.nr. 1.452.995.000
- Spesialolje for skjæreblokk (250 ml)
Best.-nr. 1.235.997.403
10 Tekniske data
| Skjæremetode Partikkelskjæring | ||
| Skjærestørrelse (mm) 3,9 x 40 2 x 15 | ||
| Sikkerhetstrinn DIN 66399 P-4 / O-3 / T-4 / E-3 / F-1 P-5 / O-4 / T-5 / E-4 / F-2 | ||
| Skjæreeff ekt (blad), DIN A4, 70 g/m ^2 80 ^2 | 80 - 8565 - 70 g/m | 35 - 4028 - 32 |
| Mål B x D x H (mm) 750 x 665 x 1590 750 x 665 x 1460 | ||
| Effekt ved maks. antall ark | 3 kW | 2,2 kW |
| TilkoblingSikring av forsyningen (treg) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| TilkoblingSikring av forsyningen (treg) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| TilkoblingSikring av forsyningen (treg) | 3 x 380 V, 60 Hz3 x 16 A | |
| Skjærehastighet | 218 mm/s | |
| Arbeidsbredde | 443 mm | |
| Vekt | 220 kg | |
| Volum til beholderen for makulatur | 290 l | |
| Støyutslipp (tomgang / last) | 58 dB(A) / 70–75 dB(A) | |
| Miljøbetingelser for transport, lagring og drift:TemperaturRelativ luftfuktighetHøyde over havet | -10°C til +40°Cmaks. 90%, ikke kondenserendemaks. 2000 m | |
Samsvarserklæring
Produsenten HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklærer med dette at maskinen makuleringsmaskin type HSM Powerline 450.2
på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:
Maskindirektiv 2006 / 42 / EU
EMC-direktiv 2014 / 30 / EU
Anvendte standarder og tekniske spesifikasjoner:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Ansvarlig for sammenstilling av de tekniske dokumentene: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
Hooty
ppa. Hubert Kötzinger - Totalledelse teknisk område
