GEBRUIKSAANWIJZING Powerline FA 450.2 HSM
1. Gebruik volgens de bestemming, garantie
De papiervernietiger is uitsluitend bestemd voor het vernietigen van papier alsmede evenals geringere hoeveelheden klantenkaarten en creditcards, cd's, USB-sticks en 3,5"-diskettes. Het robuuste snijwerk is ongevoelig voor nietjes en paperclips.
De garantietijd voor de papiervernietiger bedraagt 1 jaar. Bij gebruik door meerdere ploegen geldt een garantieperiode van 6 maanden. Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.
2 Veiligheidsinstructies
Lees voor de ingebruikneming van de machine de gebruiksaanwijzing, bewaar ze voor later gebruik en geef de handleiding aan latere gebruikers door. Neem alle veiligheidsaanwijzingen op de papiervernietiger in acht.
Gevaar voor verwondingen!
Grijp nooit in de sleuf van de papiertoevoer.
Gevaar voor verwondingen door naar binnen trekken!
Houd lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden enz. niet in de buurt van de toevoeropening. Vernietig geen materiaal dat de neiging heeft om lussen te vormen, bijv. tape, koorden, zacht plasticfolie.
Gevaar voor verwondingen door splinters!
Draag bij het vernietigen van harde creditcards, cd's en harde diskettes een veiligheidsbril.
Druk bij gevaar onmiddellijk op de noodstopknop!
Daardoor wordt de papiervernietiger uitgeschakeld.
Gevaren voor kinderen en andere personen!
Deze inrichting is niet geschikt voor het gebruik op locaties waar eventueel kinderen aanwezig kunnen zijn. Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, voor een wisseling van plaats of reiniging.
Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd.
- Zorg ervoor dat de stekker makkelijk bereikbaar is.
- Controleer voor het insteken van de stekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.
- Voorkom dat vloeistoff en in de papiervernietiger terechtkomen,
- De papiervernietiger mag niet in de buurt van een verwarmingselement of een andere warmtebron opgesteld worden.
- De ventilatiesleuven moeten vrij zijn en er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.
3 Transport en opstelling
- Transportmiddelen (bijv. hefwagens) moeten het machinegewicht van 220 kg kunnen dragen.
- Neem bij het transport het hoge zwaartepunt van de papiervernietiger in acht.
- Zet de pallet met de verpakte papiervernietiger op een vlakke, gladde ondergrond.
- Neem de uitpakinstructies in acht.
- De papiervernietiger mag alleen in droge ruimtes op een stevige, vlakke ondergrond (geen tapijtvloer!) worden opgesteld. De vloerbelasting bedraagt bij elk wiel ca. 55 kg.

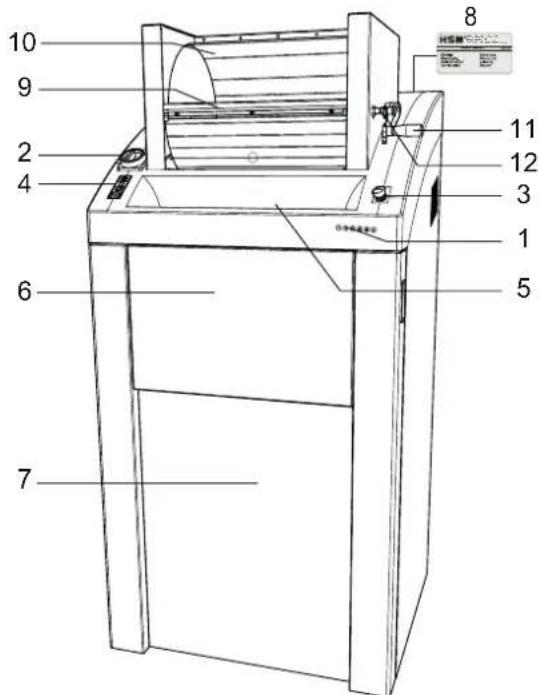

4 Overzicht
- Veiligheidsinstructie
- Hoofdschakelaar
- Noodstopknop
- Folietoetsenbord
- Papiertoevoer
- Uitklapbare bak
- Frontdeur
- Typeplaatje
- Klep
- Vultrommel
- Trommelhendel
- Grendelbout
- Externe olie-voorziening
5 Weergave- en bedieningselementen
Inschakeltoets
Papiervernietiger wordt ingeschakeld. Snijwerk loopt in intrekrichting.
Stop-toets
Snijwerk blijft staan. Papiervernietiger gebruiksklaar
Omkeertoets
Snijwerk loopt achteruit.
Gebruiksklaar
groene led
Snijgoedzak vol
rode led
Papier vastgelopen resp. elektromotor overbelast
rode led
Deur of klep geopend
rode led
Hoofdschakelaar
Door 90°-draaiing rechtsom wordt de papiervernietiger ingeschakeld. In 0-stand kan de hoofdschakelaar met een hangslot worden beveiligd.
Noodstop
Druk bij gevaar onmiddellijk op de noodstopknop!
Daardoor wordt de papiervernietiger uitgeschakeld. De noodstopknop naar links draaien om deze te ontgrendelen.
5 Bediening
Papiervernietiger inschakelen
- U ontgrendelt de noodstopknop door deze tegen de klok in te draaien.
- Draai de hoofdschakelaar op stand „I“.
- Weergave op het bedieningspaneel brandt.
▶ Papiervernietiger is klaar voor gebruik.
Opmerking
Aan de frontdeur en de klep bevinden zich veiligheidsschakelaars. De machine kan enkel ingeschakeld worden, als deur en klep gesloten zijn.

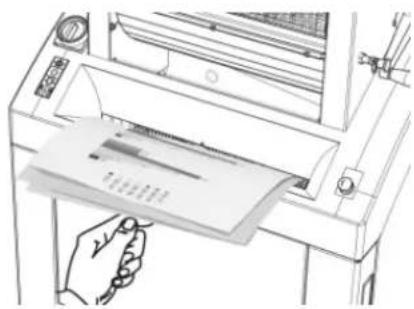

Verkleinen van glad papier en papierstapels
Opmerking
De bak kan voor de opname van papierstapels of lijsten omhoog worden geklapt.
- Voer het te vernietigen papier stuk voor stuk in. Maximaal aantal bladen, zie „Technische gegevens“.
Het snijwerk wordt automatisch door de fotocel gestart.
Ca. 3 seconden nadat de papiertoevoer weer vrij is, schakelt de papiervernietiger automatisch uit en is weer gebruiksklaar.
Klep openen
- Grendelbout uittrekken (12)
- Klep openen
- pas als de grendelbout is vergrendeld, kan verder papier worden vernietigd
Opmerking
De papiervernietiger kan ook door het indrukken van de groene pijltoets gestart worden:
• Toets kort indrukken:
Snijwerk wordt gestart. Automatische stop ca. 3 sec. na de laatste papierinvoer of handmatig door op de Stop-toets te drukken.
• Toets langer dan 2 sec. ingedrukt houden:
Volcontinubedrijf zonder foto-elektrische beveiliging. Het snijwerk loopt tot het door het indrukken van de stoptoets uitgeschakeld wordt.
Aanwijzing:
Papiervernietigers met snijwerk 2 x 15 mm worden optioneel ook met een toestel voor het automatisch smeren van het snijwerk aangeboden. Neem de bijgeleverde documentatie van de olievoorziening in acht als uw machine ermee uitgerust is.

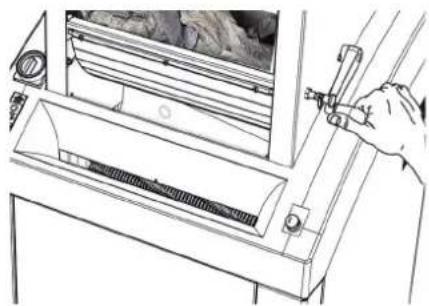

Machine met een snijgrootte van 3,9 x 40 mm: Verkleinen van gekreukt papier
- Draait de trommelhendel naar voren en vul de trommel met gekreukt papier.
- Druk op de groene pijltoets.
Door het terugzwenken van de hendel wordt het papier in het snijwerk geworpen en vernietigd.
USB-sticks vernietigen
Voer de USB-sticks toe in het midden van de papiertoevoer.
Papiervernietiger uitschakelen
- Drehen Sie den Hauptschalter auf „0“. In deze stand kan de schakelaar met een hangslot worden beveiligd.
6 Storingen verhelpen
Vastgelopen papier
U heeft te veel papier in een keer toegevoerd.
▶Papiervernietiger geblokkeerd.
▶ Rode led op het folietoetsenbord knippert.
▶ Motor schakelt automatisch om en loopt een paar seconden achteruit.
Attentie!
Druk de inschakel- en omkeertoets niet telkens kort na elkaar in om de blokkering te verhelpen. Dit leidt tot schade aan de papiervernietiger.
OPGELET!
Snijwonden door de meswalsen zijn ook in stilstand mogelijk. Grijp niet in het snijwerk!
- Open de klep en neemt het papier eruit.
Als niet al het materiaal uitgestoten werd:
- Sluit de klep weer.
• Druk op de omkeertoets.
▶ Snijwerk loopt achteruit.
- Verwijder het papier.
• Halveer de papierstapel.
• Voer het papier stuk voor stuk in.
Elektromotor oververhit
- Weergave op het bedieningspaneel brandt rood.
▶ Papiervernietiger wordt uitgeschakeld.
- Laat de papiervernietiger ca. 15 - 20 min. afkoelen.
Frontdeur of klep open
▶ Rode led op het folietoetsenbord brandt.
▶ Papiervernietiger wordt uitgeschakeld.
- Sluit de deur en de trechterklep.
- De grendelbout is niet vergrendeld.
Opmerking Als de deur geopend wordt terwijl het snijwerk loopt, moet de papiervernietiger na het sluiten van de deur opnieuw gestart worden door op de groene inschakeltoets te drukken.
Snijgoedzak vol
▶ Rode led op het folietoetsenbord brandt.
Papiervernietiger wordt uitgeschakeld.
Opmerking Het omkeren van het snijwerk is ook bij een vol snijgoedreservoir mogelijk.
• Vervang de snijgoedzak.
Attentie!
Leeg de volle snijgoedzak onmiddellijk, omdat bij meermaals nadrukken van het snijgoed functiestoringen aan het snijwerk kunnen optreden.
7 Reiniging en onderhoud
Schakel de hoofdschakelaar uit en trek de stekker uit het stopcontact. Het toestel mag enkel met een zachte doek en een milde zeepwateroplossing schoongemaakt worden. Daarbij mag geen water in het apparaat binnendringen.
- Spuit speciale olie voor snijblokken door de papiertoevoeropening over de volledige breedte van de snijwalsen.
- Laat het snijwerk zonder papiertoevoer vooruit - achteruit lopen.
Hierdoor worden papierstof en snippers verwijderd.
8 Afvoer/recycling
Aan het einde van zijn levensduur moet de machine conform de milieuvoorschriften worden afgevoerd. Daarbij moeten de dan geldende voorschriften in acht worden genomen. Omdat de wetgeving continu verandert, dient u tegen die tijd contact op te nemen met de gemeente-
lijke autoriteiten. Ook de fi rma HSM als fabrikant adviseert u graag over de afvoer van uw oude machine.
9 Omvang van de levering
- Papiervernietiger verpakt in folie klaar voor aansluiting, machine op Europallet omsnoerd met verpakkingstape
- 5 snijgoedzakken
• 1 fl es speciale olie voor snijblok - Gebruiksaanwijzing
Toebehoren
25 snijgoedzakken, bestelnr. 1.452.995.000
- Speciale olie voor snijblok (250 ml) best.-nr. 1.235.997.403
| Snijwijze Snippers | ||
| Snijgrootte (mm) 3,9 x 40 2 x 15 | ||
| Veiligheidsnorm DIN 66399 P-4 / O-3 / T-4 / E-3 / F-1 P-5 / O-4 / T-5 / E-4 / F-2 | ||
| Snijcapaciteit (blad), DIN A4 70 g/m ^2 80 g/m ^2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Afmetingen B x D x H (mm) 750 x 665 x 1590 | 750 x 665 x 1460 | |
| Vermogen bij max. aantal vellen 3 kW 2,2 kW | ||
| AansluitingZekering van de toevoerleiding (traag) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| AansluitingZekering van de toevoerleiding (traag) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| AansluitingZekering van de toevoerleiding (traag) | 3 x 380 V, 60 Hz3 x 16 A | |
| Snijsnelheid | 218 mm/s | |
| Invoerbreedte | 443 mm | |
| Gewicht | 220 kg | |
| Inhoud van de snijgoedbak | 290 l | |
| Geluidsemissie (onbelast/belast) | 58 dB(A) / 70 - 75 dB(A) | |
| Omgevingsvoorwaarden voor transport, opslag en gebruik:TemperatuurRelatieve luchtvochtigheidHoogte boven NAP | -10°C tot +40°Cmax. 90%, niet-condenserendmax. 2000 m | |
Conformiteitsverklaring
De fabrikant HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany verklaart hierbij dat de machine papiervernietiger type HSM Powerline FA 450.2
op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EU-richtlijnen voldoet:
Machinerichtlijn 2006 / 42 / EG
EMC-richtlijn 2014 / 30 / EU
Toegepaste normen en technische specificaties:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Gemachtigde voor de samenstelling van de technische documenten: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
Gevolmachtigde Hubert Kötzinger – Leiding technische afdeling
