LIETOŠANAS INSTRUKCIJA Powerline FA 450.2 HSM
latviski: Dokumentu smalcinātājs HSM Powerline 450.2 95
1. Mērķim atbilstoša lietošana, garantija
Dokumentu smalcinātājs ir paredzēts tikai, lai smalcinātu nelielu daudzumu papīra, klientu karšu un kreditkaršu, kompaktdisku, USB zibatminas ieriču un 3,5" diskešu.
Izturīgais griešanas mehānisms nav jutīgs pret skavām un saspraudēm.
Dokumentu smalcinātāja garantijas laiks ir 1 gads. Ja dokumentu smalcinātājs tiek lietots maiņu darba režīmā, garantijas laiks ir 6 mēneši. Garantija neattiecas uz nodilumu, nepareizas lietošanas rezultātā radītiem bojājumiem un uz trešo personu izdarītām ierīces izmainām.
2. Drošības norādījumi
Pirms sākat lietot ierīci, izlasiet lietošanas instrukciju un saglabājiet to vēlākai izmantošanai, kā arī nododiet instrukciju tālāk jaunajam lietotājam. levērojiet visus dokumentu smalcinātājam piestiprinātos drošības norādījumus.
Savainošanās risks!
Nekad nelieciet rokas papīra padeves spraugā.
Savainošanās risks ievilkšanas dēļ!
Netuviniet garus matus, brīvu apgērbu, kaklasaites, šalles, kaklarotas, rokassprādzes u. tml. priekšmetus padeves atveres zonai. Nesmalciniet materiālus, kas var savilkties cilpās, piemēram, lentes, auklas, polietilēna plēves.
Savainošanās risks lausku dēļ!
Smalcinot cietas kreditkartes, kompaktdiskus vai disketes, valkājiet aizsargbrilles.
Apdraudējuma gadījumā uzreiz no- spiediet avārijaptures taustinu! Dokumentu smalcinātājs tiek izslēgts.
Bērnu un citu personu
apdraudējums!
Šī ierīce nav piemērota lietošanai vietās, kurās var atrasties bērni. Bojājumu vai darbības traucējumu gadījumā, kā arī pirms pārvietošanas uz citu vietu vai tīrīšanas izslēdziet dokumentu smalcinātāju un atvienojiet kontaktdakšu.
Apkopes darbus drīkst veikt tikai HSM klientu apkalpošanas dienests un mūsu sadarbības partneru servisa tehniķi.
- Kontaktdakšai jābūt viegli aizsniedzamai.
- Pirms kontaktdakšas pieslēgšanas pārbau-diet, vai elektrotīkla spriegums un frekvence atbilst datiem datu plāksnītē.
- Nepieļaujiet šķidrumu iekļūšanu dokumentu smalcinātājā.
- Dokumentu smalcinātāju nedrīkst uzstādīt radiatora vai citu siltuma avotu tuvumā.
- Ventilācijas spraugām ir jābūt brīvām un jāatrodas vismaz 5 cm attālumā no sienas vai mēbelēm.
3. Transportēšana, uzstādīšana
- Transportēšanas līdzeklim (piemēram, palešu ratiņiem) ir jābūt piemērotam 220 kg ierīces svaram.
- Transportējot ṣemiet vērā dokumentu smalcinātāja augsto smaguma centru.
- Novietojiet paleti ar iepakoto dokumentu smalcinātāju uz līdzenas, gludas pamatnes.
- Nemiet vērā norādījumus par izņemšanu no iepakojuma.
- Dokumentu smalcinātāju drīkst uzstādīt tikai sausās telpās uz cietas, līdzenas pamatnes (nevis uz paklāja). Katra ritenīša slodze uz grīdu ir apm. 55 kg.

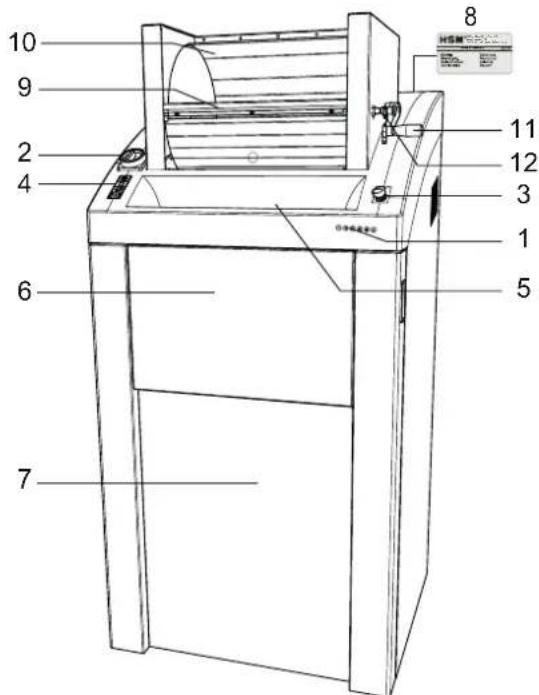

4. Pārskats
- Drošības norādījums
- Galvenais slēdzis
- Avārijaptures taustiņš
- Membrānas tastatūra
- Papīra padeve
- Atlokāma novietne
- Priekšējās durvis
- Datu plāksnīte
- Vāks
- lepildes cilindrs
- Cilindra svira
- Fiksācijas tapa
- Ārējais ellotājs
5. Rādījumu un vadības elementi
leslēgšanas taustiņš
Dokumentu smalcinātājs tiek ieslēgts. Griešanas mehānisms darbojas ievilkšanas virzienā.
Apturēšanas taustiņš
Griešanas mehānisms tiek apturēts. Dokumentu smalcinātājs ir gaidstāves režīmā.
Virzienmaiņas taustiņš
Griešanas mehānisms darbojas atpa- kalgaitā.
Gaidstäve
Zala gaismas diode
Pilns sasmalcinātā materiāla maiss
Sarkana gaismas diode
Papīra sastrēgums vai elektromoto- ra pārslodze
Sarkana gaismas diode
Atvērtas durvis vai vāks
Sarkana gaismas diode
Galvenais slēdzis
Dokumentu smalcinātājs tiek ieslēgts, kad galvenais slēdzis tiek pagriezts par 90° pulkstenrādītāja kustības virzienā.
Pozīcijā „0” galveno slēdzi var blokēt ar piekaramo slēdzeni.
Avārijapture
Apdraudējuma gadījumā uzreiz nospiediet avārijaptures taustiņu!
Dokumentu smalcinātājs tiek izslēgts. Lai atblokētu avārijaptures taustiņu, pagrieziet to pa kreisi.
5. Lietošana
Dokumentu smalcinātāja ieslēgšana
- Atblokējiet avārijaptures taustiņu, pagriežot to pretēji pulkstenrādītāja kustības virzie-nam.
- Pagrieziet galveno slēdzi pozīcijā „l”.
▶ Vadības laukā deg rādījums.
▶ Dokumentu smalcinātājs ir darba gatavī-bā.
levērībai
Priekšējās durvis un vāks ir aprīkots ar drošības slēdžiem. lerīci var ieslēgt tikai tad, ja durvis un vāks ir aizvērts.
levērībaí
Dokumentu smalcinātāju var palaist, arī nospiežot zaļo bulttaustiņu, kā aprakstīts tālāk.
- Ísi nospiediet taustinu:
griešanas mehānisms sāk darboties. Tas tiek automātiski apturēts apmēram 3 sekundes pēc pēdējās papīra ievilkšanas; vai arī apturiet to manuāli, nospiežot apturēšanas taustinu.
- Turiet nospiestu taustiņu ilgāk par 2 s: nepārtrauktais režīms, neizmantojot gaismas releja funkciju. Griešanas mehānisms darbojas, līdz tiek izslēgts, nospiežot apturēšanas taustiņu.
levēribai
Dokumentu smalcinātājiem, kas aprīkoti ar 2 x 15 mm griešanas mehānismu, kā papildaprīkojums ir pieejama griešanas mehānisma automātiskās ellošanas ierīce. Ja ierīce ir aprīkota ar šādu ellotāju, ievērojiet tam pievienotās instrukcijas.
Gluda papīra un nepārtraukta papīra smalcināšana
levērībai

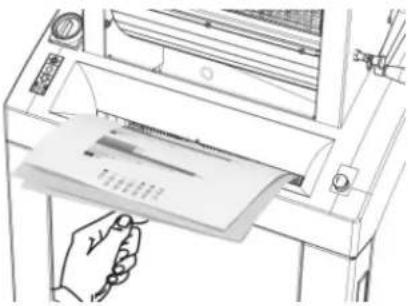

Novietni var atlocīt, lai tur novietotu papīra kaudzi vai nepārtrauktā papīra lenti.
➢ Gaismas relejs automātiski palaiž griešanas mehānis-mu.
Apm. 3 sekundes pēc papīra padeves atbrīvošanas dokumentu smalcinātājs tiek automātiski izslēgts un pārslēgts gaidstāves režīmā.

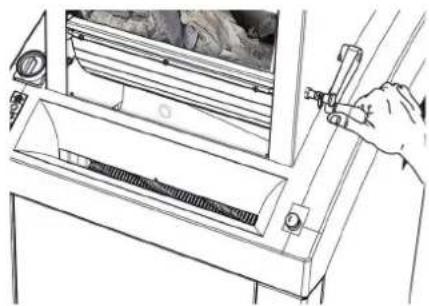

lerīces, kuru griezuma izmērs ir 3,9 x 40 mm: krokota papīra smalcināša- na
Tiklīdz svira tiek pagriezta atpakal, papīrs nokļūst griešanas mehānismā un sasmalcināts.
Vāka atvēršana
-
Pavelciet fiksācijas tapu (12)
-
Atveriet vāku
- Smalcināšanu var turpināt tikai tad, kad fiksācijas tapa ir atkal nofiksēta
USB zibatmiņas ierīču smalcināšana
Ielieciet USB zibatmiñas ierīci papīra padeves atveres vidū.
Dokumentu smalcinātāja izslēgšana
- Pagrieziet galveno slēdzi pozīcijā „0”. Šajā pozīcijā slēdzi var blokēt ar piekaramo slēdzeni.
6. Traucējumu novēršana
Papīra sastrēgums
Vienā reizē ievadīts par daudz papīra.
▶ Dokumentu smalcinātājs ir blokēts.
▶Membrānas tastatūrā mirgo sarkana LED diode.
▶ Motors tiek automātiski pārslēgts un dažas sekundes darbojas atpakalgaitā.
Uzmanību!
Nespiediet pārmainus ieslēgšanas taustiņu un virzienmaiņas taustiņu, lai novērstu sastrēgumu. Tādējādi tiek bojāts dokumentu smalcinātājs.
UZMANĪBU!
Grieztas traumas, ko rada nažu veltni, ir iespējamas ari miera stāvokli. Nelieciet rokas griešanas mehānismā!
- Atveriet vāku un izņemiet papīru.
Ja netiek izbīdīts viss materiāls, rīkojieties, kā norādīts tālāk.
- Atkal aizveriet vāku.
- Nospiediet virzienmainas taustinu.
Griešanas mehānisms darbojas atpakalgaitā. - Iznemiet papīru.
- Uz pusi samaziniet papīra kaudzi.
- levietojiet papīru pa daļām.
Pärkarsis elektromotors
▶ Vadības panelī rādījums deg sarkanā krāsā.
▶ Dokumentu smalcinātājs tiek izslēgts.
- Laujiet dokumentu smalcinātājam atdzist apmēram 15–20 minūtes.
Atvērtas priekšējās durvis vai vāks
▶Membrānas tastatūrā deg sarkana LED diode.
▶ Dokumentu smalcinātājs tiek izslēgts.
- Aizveriet durvis un vāku.
- Fiksācijas tapa nav nofiksēta.
levērībai Ja durvis vai vāks tiek atvērts griešanas mehānisma darbības laikā, dokumentu smalcinātājs pēc durvju aizvēršanas jāieslēdz no jauna, nospiežot zaļo ieslēgšanas taustiņu.
Pilns sasmalcinātā materiāla maiss
▶Membrānas tastatūrā deg sarkana LED diode.
▶ Dokumentu smalcinātājs tiek izslēgts.
levērībai Griešanas mehānismu var darbināt atpakalgaitā arī tad, kad ir pilns sasmalcinātā materiāla maiss.
- Nomainiet sasmalcinātā materiāla maisu.
Uzmanību!
Obligāti iztukšojiet pilno sasmalcinātā materiāla maisu, jo pēc vairākkārtējas papīra atkritumu saspiešanas uz leju var rasties griešanas mehānisma darbības traucējumi.
7. Tīrīšana un apkope
Izslēdziet dokumentu smalcinātāju un atvienojiet kontaktdakšu. Tīrīšanai drīkst izmantot tikai mīkstu lupatiņu un maigu ziepjūdens šķīdumu. Turklāt ierī-cē nedrīkst iekļūt ūdens.
- lesmidziniet griezējbloka speciālo ellu caur papīra padeves atveri uz griezēj-vārpstām visā to garumā.
- Darbiniet griešanas mehānismu bez papīra padeves turpgaitā un atpakalgaitā.
▶Tiek atdalīti papīra putekļi un gabaliņi.
8. Atkritumu nodošana/likvidācija
Darbmūža beigās ierīce jālikvidē videi nekaitīgā veidā. Turklāt tad ir jāievēro piemērojamie tiesību akti. Tā kā tiesību akti regulāri tiek grozīti, attiecīgajā brīdī ir jāsazinās ar vietējo pašvaldību. Par vecās ierīces likvidāciju labprāt konsultēs arī uzņēmums HSM kā ražotājs.
9. Piegādes komplekts
- Pieslēgšanai gatavs dokumentu smalcinātājs, iepakots plēvē, novietots uz eiropaletes, aptīts ar iepakošanas lenti
• 5 sasmalcinātā materiāla maisi
• 1 pudele griezējbloka speciālās ellas
• Lietošanas instrukcija
Piederumi
- 25 sasmalcinātā materiāla maisi, pasūt. Nr. 1.452.995.000
• Griezējbloka speciālā ella (250 ml), pasūt. Nr. 1.235.997.403
10. Tehniskie dati
| Griešanas veids Griešana gabalos | ||
| Griezuma izmērs (mm) 3,9 × 40 2 × 15 | ||
| Drošības līmenis DIN 66399 | P-4 / O-3 / T-4 / E-3 / F-1 | P-5 / O-4 / T-5 / E-4 / F-2 |
| Griešanas jauda (lapa), DIN A4 70 g/m280 g/m2 | 80–8565–70 | 35–4028–32 |
| Izmēri P × G × A (mm) 750 × 665 × 1590 750 × 665 × 1460 | ||
| Jauda ar maks. lapu skaitu 3 kW 2,2 kW | ||
| PieslēgumsVada drošinātājs (inertais) | 3 × 400 V, 50 Hz3 × 16 A | 3 × 400 V, 50 Hz3 × 10 A |
| PieslēgumsVada drošinātājs (inertais) | 3 × 200–240 V,50–60 Hz 3 × 25 A | 3 × 200–240 V, 50–60 Hz3 × 20 A |
| PieslēgumsVada drošinātājs (inertais) | 3 × 380 V, 60 Hz3 × 16 A | |
| Griešanas ātrums 218 mm/s | ||
| Darba platums 443 mm | ||
| Svars 220 kg | ||
| Sasmalcinātā materiāla tvertnes tilpums | 290 l | |
| Trokšņa emisija (tukšgaitā/noslogots) | 58 dB(A)/70–75 dB(A) | |
| Vides nosacījumi transportēšanai, glabāšanai un darbībai:TemperatūraRelatīvais gaisa mitrumsAugstums virs jūras līmeņa | -10 °C līdz +40 °Cmaks. 90%, bez kondensātamaks. 2000 m | |
Atbilstības deklarācija
Ražotājs HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen/Vācija apliecina, ka ierīces
dokumentu smalcinātājs, tips HSM Powerline 450.2
tirgū laistā modela koncepcija un konstrukcija atbilst tālāk norādīto ES Direktīvu drošības un veselības
pamatprasībām:
Mašīnu direktīva 2006/42/EK
EMS direktīva 2014/30/ES
Izmantotie standarti un tehniskās specifikācijas:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Par tehniskās dokumentācijas sagatavošanu atbildīgā persona: Huberts Kecingers (Hubert Kötzinger), HSM GmbH + Co. KG.
Frikingena, 05.2022.
Prokūrists Huberts Kecingers (Hubert Kötzinger) – Tehniskā departamenta vadītājs
