Securio B22 - Dokumentu iznīcinātājs HSM - Bezmaksas lietošanas instrukcija

Produkta veids	Dokumentu smalcinātājs
Zīmols	HSM
Modelis	Securio B22
Griešanas veids	Slokšņu griešana / Daļiņu griešana
Griešanas platums	5.8 mm / 3.9 mm / 3.9x30 mm / 1.9x15 mm / 0.78x11 mm
Drošības līmenis (DIN 66399)	P-2 / O-2 / T-2 / E-2 (slokšņu); P-4 / T-4 / E-3 / F-1 (daļiņu) utt.
Papīra padeves platums	240 mm
Griešanas ātrums	80 mm/s (slokšņu) / 90 mm/s (daļiņu)
Griešanas jauda (70 g/m² A4)	22-24 lapas (slokšņu 5.8 mm) / 16-18 lapas (slokšņu 3.9 mm) / 12-14 lapas (daļiņu 3.9x30) / 9-11 lapas (daļiņu 1.9x15) / 4-5 lapas (daļiņu 0.78x11)
Dokumentu tvertnes tilpums	33 L
Izmēri (platums x dziļums x augstums)	375 x 310 x 600 mm
Svars	11 kg (slokšņu) / 12.5 kg (daļiņu)
Barošanas avots	220-240 V / 50 Hz; 220 V / 60 Hz; 110-130 V / 60 Hz; 100 V / 50/60 Hz
Enerģijas patēriņš (maks.)	440 W
Gaidstāves enerģijas patēriņš	< 2 W
Darbības režīms	Nepārtraukta darbība
Apkārtējās vides temperatūra	-10°C līdz +25°C
Relatīvais mitrums	Maks. 90% (bez kondensāta)
Skaņas spiediena līmenis (bez slodzes/ar slodzi)	57 dB(A) / 59 dB(A)
Smalcināmi materiāli	Papīrs, skavas, saspraudes, kredītkartes, CD (dažiem modeļiem)
Piegādes saturs	Dokumentu smalcinātājs, barošanas vads, 5 atkritumu maisiņi, 1 pudele griešanas moduļa eļļas (50 ml), lietošanas instrukcija
Apkope	Regulāra griešanas moduļa eļļošana (daļiņu griešanas modeļiem)
Drošības funkcijas	Automātiska palaišanas gaisma, pārslodzes aizsardzība, pārkaršanas aizsardzība, automātiska izslēgšana
Garantija	3 gadi; griešanas vārpstas mūža garantija (HSM mūža garantija)

Bieži uzdotie jautājumi - Securio B22 HSM

Kā atrisināt papīra iestrēgšanas problēmu?

Nospiediet atpakaļgaitas pogu R, griešanas ierīce darbosies atpakaļ dažas sekundes un izstums papīru. Ja joprojām ir iestrēdzis, atvienojiet barošanas vadu, uzmanīgi izņemiet papīru. Izvairieties ievietot pārāk daudz papīra vienā reizē.

Ko darīt, ja iekārta ir pārslogota?

Pārslodzes gadījumā indikators mirgos. Izslēdziet iekārtu, ļaujiet motoram atdzist 20 minūtes, pēc tam atkal ieslēdziet.

Kā ieeļļot daļiņu griešanas moduli?

Izmantojiet HSM griešanas moduļa īpašo eļļu, izsmidzinot to pa visu griešanas vārpstu caur papīra padeves atveri. Noņemiet papīra padeves atveri, palaidiet nepārtrauktā režīmā apmēram 10 sekundes, pēc tam notīriet papīra atliekas.

Kas jāņem vērā, smalcinot kredītkartes vai CD?

Tikai modeļiem ar noteiktu griešanas platumu. Ievietojiet kredītkarti/CD ieejas spraugas vidū. Smalcinot CD, ieteicams valkāt aizsargbrilles, jo gabali var izšļakstīties. Pēc smalcināšanas atdaliet no papīra atkritumiem.

Kā ieslēgt nepārtraukto režīmu?

Turiet nospiestu darbības pogu 3 sekundes, griešanas ierīce darbosies nepārtraukti. Ja 2 minūtes netiek ievietots papīrs, tā automātiski izslēdzas. Atkārtoti nospiežot darbības pogu, var priekšlaicīgi pārtraukt.

Kā darbojas gaidstāves režīms?

Pēc pēdējās papīra lapas ievietošanas 2 minūtes, iekārta automātiski pārslēdzas gaidstāves režīmā, indikators mirgo. Kad tiek ievietots papīrs, tā automātiski ieslēdzas. Gaidstāves enerģijas patēriņš ir mazāks par 2 Wh.

Ko darīt, kad dokumentu tvertne ir pilna?

Iztukšojiet dokumentu tvertni. Padoms: pirms tvertnes izņemšanas īsi nospiediet atpakaļgaitas pogu, lai ievilktu daļu grieztā materiāla atpakaļ, izvairoties no pārplūdes.

Kādi ir drošības norādījumi?

Izvairieties no gariem matiem, brīva apģērba tuvumā pie papīra padeves atveres; turiet bērniņus prom; nepieļaujiet ūdens iekļūšanu; regulāri pārbaudiet kabeli; pirms remonta vai tīrīšanas atvienojiet barošanu.

Vai var smalcināt skavas un saspraudes?

Jā, izturīgā griešanas ierīce var viegli sasmalcināt skavas un saspraudes, nesabojājot iekārtu.

Kā iegūt rezerves daļas vai remonta pakalpojumus?

HSM apņemas nodrošināt rezerves daļas 10 gadus pēc ražošanas pārtraukšanas. Klientu apkalpošanas adrese ir norādīta instrukcijas 192. lappusē. Remonts, kas saistīts ar korpusa vāka noņemšanu, jāveic tikai HSM klientu apkalpošanas dienestam vai pilnvarotam tehniķim.

LIETOŠANAS INSTRUKCIJA Securio B22 HSM

latviski: Dokumentu smalcinātājs SECURIO B22 171

1. Simbolu skaidrojums un drošības norādījumi

Drošības un brīdinājuma norādījumi apzīmē situācijas, kurās var tikt traumētas personas vai rasties mantas bojājumi, un norāda riska novēršanas pasākumus.

Brīdinājuma trīsstūris ⚠️ ar signālvārdu BRĪDINĀJUMS un tekstu ar pelēku fonu norāda uz smagu un dzīvībai bīstamu traumu risku.

levērībai

apzīmē informāciju ierīces efektīvai darbībai bez apdraudējuma riska.

Drošības norādījumi

Pirms ierīces lietošanas sākšanas izlasiet lietošanas instrukciju, saglabājiet to vēlākai izmantoša-nai, kā arī nododiet instrukciju

tālāk jaunajam lietotājam.

levērojiet visus dokumentu smalcinātājam piestiprinātos drošības norādījumus.

Savainošanās risks ar asiem nažiem!

Nekad nelieciet rokas papīra pa- deves spraugā.

Savainošanās risks ievilkšanas dēļ!

Netuviniet izlaistus matus, brīvu apgērbu, kaklasaites, šalles, kakla kēdītes un rokassprādzes padeves atveres zonai. Nesmalciniet materiālus, kas var savilkties cilpās, piemēram, lentes, auklas, polietilēna plēves.

Briesmas bērniem un citām personām!

Ierīci nedrīkst lietot personas (to skaitā bērni, kas jaunāki par 14 gadiem) ar ierobežotām fiziskām, jutības vai garīgām spējām vai bez pieredzes un/ vai nepietiekamām zināšanām, izņemot gadījumus, kad tās uzrauga par viņu drošību atbildīga persona vai šī persona ir devusi norādījumus par ierīces lietošanu. Bērni ir jāuzrauga, lai nodrošinātu, ka tie nerotalājas ar ierīci.

Neatstājiet ieslēgtu dokumentu smalcinātāju bez uzraudzības.

Elektriskās strāvas radīts apdraudējums

Bīstams tīkla spriegums ierīces nepareizas lietošanas gadījumā

var izraisīt elektriskās strāvas triecienu.

- Regulāri pārbaudiet, vai ierīcei un kabelim nav bojājumu.

Konstatējot bojājumus vai darbības traucējumus, kā arī pirms uzstādīšanas vietas nomaiņas vai tīrīšanas izslēdziet

dokumentu smalcinātāju un atvienojiet kontaktdakšu.

- Nepieļaujiet ūdens iekļūšanu dokumentu smalcinātājā. Nemērciet elektrības vadu vai kontaktdakšu ūdenī. Nesatveriet kontaktdakšu ar mitrām rokām.

- Nevelciet kontaktdakšu no kontakt-ligzdas aiz vada, bet vienmēr satveriet kontaktdakšu.

2. Mērķim atbilstoša lietošana, garantija

Datu plāksnītē ierīces aizmugurē pārbaudiet, kādam sagriezto lokšņu platumam un tīkla spriegumam ir paredzēts jūsu dokumentu smalcinātājs, un ievērojiet attiecīgos lietošanas instrukcijas punktus.

Dokumentu smalcinātājs ir paredzēts papīra smalcināšanai. Atkarībā no griešanas veida var sasmalcināt arī nelielu daudzumu šādu materiālu:

Sagriezto lokšņu platums (mm)	5,8	3,9	3,	9 × 301,	9 × 15
Kreditkartes ● ●	●			●
Kompaktdiski ●

Izturīgais griešanas mehānisms nav jutīgs pret skavām un saspraudēm.

Dokumentu smalcinātāja garantijas laiks ir 3 gadi. Spēkā ir no likumiskās garantijas neatkarīga garantija uz HSM dokumentu smalcinātāja tērauda griezējvārpstām visā ierīces darbmūžā (HSM Lifetime Warranty). Izņēmums ir dokumentu smalcinātāji ar sagriezto lokšņu platumu 0,78 × 11 mm. Garantija neattiecas uz nodilumu, nepareizas lietošanas rezultātā radītiem bojājumiem un uz trešo personu izdarītām ierīces izmaiņām.

HSM garantē rezerves daļu piegādi līdz 10 gadiem no šā modela ražošanas izbeigšanas brīža.

levērībai

kopā ar dokumentu smalcinātājiem, kas aprīkoti ar sīkās daļiņās smalcinošu griešanas mehānismu, tiek piedāvāta arī ierīce automātiskai griešanas mehānisma elļlošanai. Ja ierīce ir aprīkota ar šādu ellotāju, ievērojiet tam pievienotās instrukcijas.

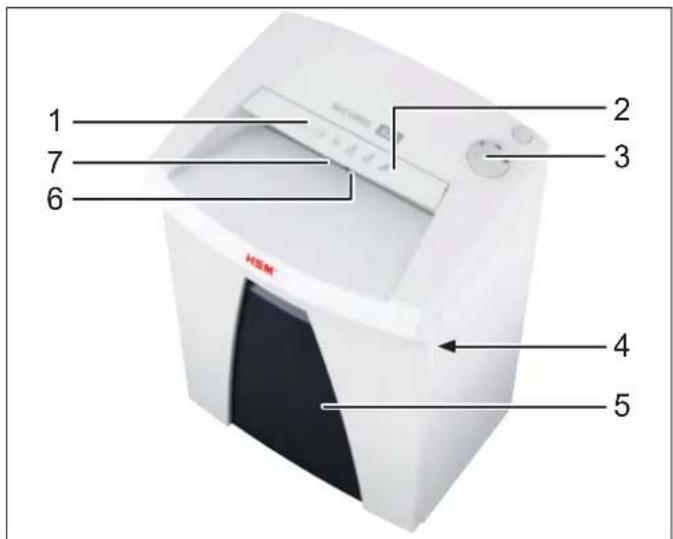

3. Pārskats

1 Drošības norādījums
2 Drošības elements
3 Vadības un indikāciju bloks
4 Datu plāksnīte
5 Sasmalcinātā materiāla tvertne
6 Padeves atvere
7 Gaismas relejs

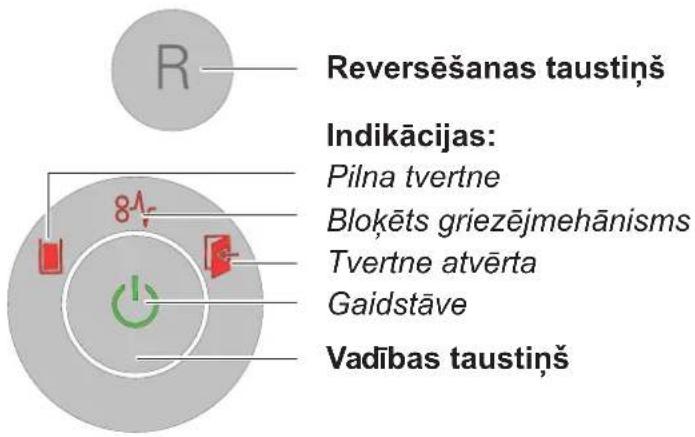

Vadības un indikācijas elementi

4. Lietošanas sākšana

BRĪDINĀJUMS

Bīstams tīkla sprie- gums!

Nepareiza ierīces lietošana var izraisīt elektriskās strāvas triecienu.

• Lietojiet dokumentu smalcinātāju tikai sausās iekštelpās. Nelietojiet to telpās ar lielu gaisa mitrumu vai lietū.
• Sargājiet ierīci, tās kontaktdakšu un elektrības vadu no atklātas liesmas un karstām virsmām. Ventilācijas spraugām ir jābūt brīvām un jāatrodas vismaz 5 cm attālumā no sienas vai mēbelēm.
• Kontaktdakšai jābūt viegli aizsniedzamai.
• Pirms kontaktdakšas pieslēgšanas pārbaudiet, vai elektrotīkla spriegums un frekvence atbilst datiem datu plāksnītē.

- lespraudiet ierīces kontaktdakšu atbilstoši instalētā kontaktligzdā.

5. Lietošana

Dokumentu smalcinātāja ieslēgšana

• Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē pozīcijā „l”.
  • Nospiediet vadības taustinu.
  ▶ Mirgo indikācija „Gaidstāve”.

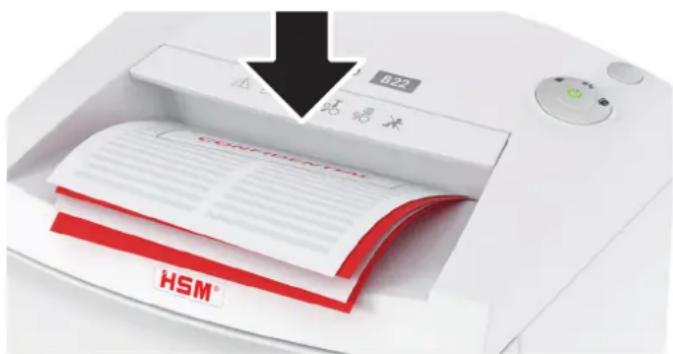

Papīra smalcināšana

• levietojiet papīru papīra padeves spraugas vidusdaļā. Gaismas relejs automātiski palaiž griešanas mehānismu. Tāpēc ievērojiet, lai gaismas relejs uztvertu šauras papīra loksnes.
  2 sekundes pēc tam, kad gaismas relejs papīra padevē atkal ir brīvs, griezējmehānisms automātiski tiek atslēgts un dokumentu smalcinātājs pāriet darbgatavības režīmā.

Kredītkaršu smalcināšana

(tikai ar sagriezto lokšņu izmēru 5,8 mm, 3,9 mm, 3,9x30 mm, 1,9x15 mm)

- Ielieciet kredītkarti pa vidu padeves atverei. Sasmalcināto materiālu likvidējiet atseviški no papīra atkritumiem.

Disku smalcināšana

(tikai sagriezto lokšņu izmēram 5,8 mm)

BRĪDINĀJUMS

Savainošanās risks ar lauskām!

Atkarībā no materiāla veida kompaktdisku smalcināšanas laikā no griezējmehānisma var tikt izsviestas lauskas, kas var izraisīt acu savainojumus.

• Lietojiet aizsargbrilles.
- Diskus/kredītkartes padeves atveres vidū ievietojiet pa vienam. Sasmalcināto materiālu likvidējiet atsevišķi no papīra atkritumiem.

Dokumentu smalcinātāja izslēgšana

• Nospiediet vadības taustiņu.
▶ Indikācija „Gaidstāve” nodziest.
- Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē pozīcijā „0”.

Citi darbības režīmi

• Nepārtrauktais režīms

Darbība: griezējmehānisms darbojas nepārtraukti.

Ja 2 minūšu laikā nenotiek materiāla padeve, griezējmehānisms izslēdzas un dokumentu smalcinātājs pāriet gaidstāves režīmā.

Palaide: spiediet vadības taustinu 3 sekundes.

Priekšlaicīga atcelšana: nospiediet vadības taustinu.

• Gaidstāves režīms

Darbība: 2 minūtes pēc pēdējās papīra padeves automātiski tiek izslēgti visi nevajadzīgie patērētāji.

Indikācija „Gaidstāve” regulāros intervālos īsi uzzibsnī.

Kad tiek ievietots papīrs, dokumentu smalcinātājs automātiski ieslēdzas.

1. Traucējumu novēršana

Indikācija	Traucē-jums	Traucējuma novēršana
[3x7w]Pastāvīga gaisma	Papīra sa-strēgums	Vienā reizē ielikts pārāk daudz papīra.➢ Griezējmehānisms dažas sekundes darbojas atpakalgaitā un izbī-da papīru.Nepieciešamības gadījumā nospiediet reversēšanas taustiņu „R”, lai izņemtu papīra kaudzi.Uz pusi samaziniet papīra kaudzi.Ievietojiet papīru pa daļām.
	Pārslodze	Motors tika pārslogots. Pirms lietošanas atsākšanas Įaujiet doku-mentu smalcinātājam 20 minūtes atdzist.
Mirgojoša gaisma	Visp. traucējuma indikācija	Papīra smalcināšanas laikā radusies klūda.Izvelciet papīru no ievades spraugas, lai nav aizsegts gaismas relejs.
	Sasmal-cinātā materiāla tvertne ir pilna	Iztukšojiet sasmalcinātā materiāla tvertni.IevērībaiJa pirms tvertnes izņemšanas īslaicīgi nospiedīsiet atpakalgaitas taustiņu, daļa sasmalcinātā materiāla tiks ievilkta atpakal griezēj-mehānismā un neiekritīs dokumentu smalcinātāja iekštelpā.
	Tvertne atvērta	Sasmalcinātā materiāla tvertni pareizi ievietojiet apakšējā novietnē.

7. Tīrīšana un apkope

BRĪDINĀJUMS
Bīstams tīkla sprie- gums!

Nepareiza ierīces lietošana var izraisīt elektriskās strāvas triecienu.

Pirms uzstādīšanas vietas nomai- nas vai ierīces tīrīšanas izslēdziet dokumentu smalcinātāju un atvie- nojiet kontaktdakšu.

Apkopes darbus, kas saistīti ar korpusa daļu noņemšanu, drīkst veikt tikai HSM klientu apkalpošanas dienests un mūsu sadarbības partneru apkopes tehniķi.

Klientu apkalpošanas dienesta adreses skatiet 192. Ipp.

Dokumentu smalcinātāja tīrīšanai izmanto-jiet tikai mīkstu drānu un maigu ziepjūdens šķīdumu. Turklāt ierīcē nedrīkst iekļūt ūdens.

Tikai gabaliņu smalcināšanas gadījumā: leellojiet griezējmehānismu, ja samazinās griešanas

jauda, rodas trokšni vai katreiz pēc sasmalcinātā materiāla tvertnes iztukšošanas. Izmantojiet tikai speciālo HSM griezējbloka ellu:

• lesmidziniet speciālo eļļu pa papīra pade- vi uz griezējvārpstām visā to garumā.
• Laujiet griezējmehānismam bez papīra padeves apm. 10 sek. darboties nepārtrauktajā režīmā.
  ▶ Tiek atdalīti papīra putekļi un gabaliņi.

8. Atkritumu nodošana / likvidācija

Nolietotās elektriskās un elektro- niskās ierīces satur vēl daudz derīgu materiālu, tomēr arī kaitīgas vielas, kas bija nepieciešamas darbības un drošības nodrošināša- nai. Nepareiza likvidācija vai rīcība var apdraudēt cilvēka veselību un piesārņot vidi. Neizmetiet nolietotās ierīces sadzīves atkritumos. levērojiet spēkā esošos noteikumus, un nododiet nolietotās ierīces elektroierīču savākšanas un apstrādes punktos. Nodrošiniet, lai arī iepakojums tiktu savākts un apstrādāts, nekaitējot apkārtējai videi.

9. Piegādes komplekts

• Dokumentu smalcinātājs, iepakots kastē
• Elektrības pieslēguma vads
• 5 sasmalcinātā materiāla maisi
- 1 pudele griešanas bloka speciālās ellas (50 ml) ierīcēm ar gabalos griešanas funkciju
• Lietošanas instrukcija

Piederumi

• 10 sasmalcinātā materiāla maisi, pasūt. Nr. 1.661.995.150
- Griezējbloka speciālā ella (250 ml), pasūt. Nr. 1.235.997.403

Klientu apkalpošanas dienesta adreses skatiet 192. Ipp.

1. Tehniskie dati

Griešanas veids	Griešana strēmelēs		Griešana gabalos
Sagriezto lokšņu izmērs (mm)	5,8 3,9 3,9 × 30 1,9 × 15 0,78 × 11
Drošības līmenis DIN 66399	P-2 / O-2 / T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3 / F-1	P-5 / T-5 / E-4 / F-2	P-6 / F-3
Griešanas jauda*(lapa), DIN A4 70 g/m 2 80 g/m 2	22 - 2417 - 19	16 - 1813 - 15	12 - 149 - 11	9 - 117 - 9 4 - 5
Svars (kg)	11 12,5
Griešanas ātrums	80 mm/s 90 mm/s
Padeves platums	240 mm
Pieslēgums	220-240 V / 50 Hz220 V / 60 Hz		110-130 V / 60 Hz100 V / 50/60 Hz
Jaudas patēriņš ar maks. lapu skaitu	440 W
Enerģijas patēriņš gaidstāves režīmā	< 2 Wh
Darba režīms	Nepārtrauktais režīms
Apkārtējās vides apstāklī darbības laikā:TemperatūraRelatīvais gaisa mitrumsAugstums virs jūras līmeņa	-10 °C līdz +25 °Cmaks. 90%, bez kondensātamaks. 2000 m
Izmēri P x Dz x A (mm)	375 × 310 × 600
Sasmalcinātā materiāla tvertnes tilpums	33 l
Skaņas emisijas spiediena līmenis(tukšgaitā / slodzes laikā)	57 dB(A)/59 dB(A)
A-izsvarotais skaņas spiediena līmenis(LW / Ad tukšgaitā)	75,0 dB

* Maksimālais gareniski ievadītu lapu skaits (DIN A4, 70 g/m² vai 80 g/m²), ko iespējams sagriezt vienā piegājienā. Norādītie jaudas dati ir aprēkināti ar jaunu, ieellotu griezējmehānismu un aukstu dzinēju un attiecas uz spriegumu 230 V/50 Hz vai 120 V/60 Hz. Vājāks tīkla spriegums vai tīkla frekvence, kas atšķiras no norādītās, var samazināt smalcināmo lapu apjomu un radīt pastiprinātus darbības trokšņus. Smalcināmo lapu apjomu var ietekmēt papīra struktūra un īpašības un lapu ievadīšanas veids.

Dokumentu smalcinātājs atbilst spēkā esošajiem Eiropas Savienības saskaņošanas noteikumiem:

• Zemspreguma direktīva 2014/35/ES
- Elektromagnētiskās savietojamības direktīva 2014/30/ES
• RoHS direktīva 2011/65/ES

ES atbilstības deklarāciju var pieprasīt ražotājam.
