Produkta veids	Papīru smalcinātājs
Zīmols	HSM
Modelis	Securio B24
Smalcināšanas efekts	Granulēts, 4×30 mm
Smalcināšanas jauda	24 lapas (A4, 70 g)
Smalcināšanas platums	240 mm
Atkritumu tvertnes ietilpība	50 litri
Darba ātrums	4 m/min
Troksnis	58 dB(A)
Nominālais spriegums	220-240 V
Nominālā frekvence	50/60 Hz
Enerģijas patēriņš	600 W
Svars	13 kg
Izmēri (platums × dziļums × augstums)	500×400×300 mm
Drošības funkcijas	Pārkaršanas aizsardzība, automātiskā atgriešana
Krāsa	Balta/melna
Apkope un tīrīšana	Regulāri iztukšojiet atkritumu tvertni, izmantojiet īpašu smērvielu
Smalcināmi priekšmeti	Papīrs, saspraudes, skavas (mazas)
Garantijas termiņš	2 gadi

Bieži uzdotie jautājumi - Securio B24 HSM

Kā iztukšot papīru smalcinātāja atkritumu tvertni?

Vispirms atvienojiet kontaktdakšu no elektrotīkla, pēc tam atveriet mašīnas priekšējo vāku, uzmanīgi izņemiet atkritumu tvertni un iztukšojiet to. Nepieskarieties smalcināšanas asmeņiem.

Ko darīt, ja papīrs iestrēdzis smalcinātājā?

Izmantojiet atgriešanas funkciju (parasti atpakaļgaitas poga), lai mēģinātu izņemt papīru. Ja tas nelīdz, izslēdziet strāvu un manuāli izņemiet papīru.

Vai regulāri jāieeļļo papīru smalcinātājs?

Jā, ieteicams ieeļļot asmeņus pēc katrām 200 smalcināšanas reizēm, izmantojot īpašu smērvielu, ielejot to papīra padeves atverē gar asmeņu virzienu.

Vai var smalcināt saspraudes un skavas?

Šī iekārta var smalcināt mazas saspraudes un skavas, bet nav ieteicams smalcināt lielu daudzumu metāla, lai nesamazinātu asmeņu kalpošanas laiku.

Ko darīt, ja papīru smalcinātājs pārkarst?

Iekārtai ir pārkaršanas aizsardzība, tā automātiski apstājas un atdziest. Pagaidiet apmēram 20-30 minūtes, pirms atkal ieslēdzat.

Kā pielāgot smalcināšanas efektu?

Šīs iekārtas smalcināšanas efekts ir fiksēts granulēts 4×30 mm, nav iespējams pielāgot. Ja nepieciešams cits efekts, iegādājieties citu modeli.

Vai normāli, ka papīru smalcinātājs strādā ļoti trokšņaini?

Darba troksnis ir apmēram 58 dB, kas ir normāls diapazons. Ja troksnis pārmērīgi palielinās, iespējams, asmeņi ir jāieeļļo vai iekšā ir svešķermeņi.

Cik ilgs ir garantijas termiņš?

No iegādes datuma 2 gadu garantija. Saglabājiet pirkuma apliecinājumu, lai saņemtu apkalpošanu remontam.

Kāpēc papīru smalcinātājs neieslēdzas?

Pārbaudiet strāvas pieslēgumu, vai nav ieslēgta pārkaršanas aizsardzība, vai papīrs nav iestrēdzis. Ja joprojām neieslēdzas, sazinieties ar klientu atbalsta dienestu.

Kā tīrīt asmeņus?

Izmantojiet īpašu smērvielu vai papīru smalcinātāja tīrīšanas papīru. Netīriet asmeņu zonu ar ūdeni vai mitru drānu.

LIETOŠANAS INSTRUKCIJA Securio B24 HSM

latviski: Dokumentu smalcinātājs SECURIO B24 171

1. Simbolu skaidrojums un drošības norādījumi

Drošības un brīdinājuma norādījumi apzīmē situācijas, kurās var tikt traumētas personas vai rasties mantas bojājumi, un norāda riska novēršanas pasākumus.

Brīdinājuma trīsstūris ⚠️ ar signālvārdu BRĪDINĀJUMS un tekstu ar pelēku fonu norāda uz smagu un dzīvībai bīstamu traumu risku.

levērībai

apzīmē informāciju ierīces efektīvai darbībai bez apdraudējuma riska.

Drošības norādījumi

Pirms ierīces lietošanas sākšanas izlasiet lietošanas instrukciju, saglabājiet to vēlākai izmantoša-nai, kā arī nododiet instrukciju tālāk jaunajam lietotājam.

levērojiet visus dokumentu smalcinātājam piestiprinātos drošības norādījumus.

Savainošanās risks ar asiem nažiem!

Nekad nelieciet rokas papīra pa- deves spraugā.

Savainošanās risks ilevelkot!

Netuviniet izlaistus matus, brīvu apgērbu, kaklasaites, šalles, kakla kēdītes un rokassprādzes padeves atveres zonai. Nesmalcini- niet materiālus, kuri var savilkties cilpās, piemēram, lentes, auklas, polietilēna plēves.

Apdraudējums bērniem un citām personām!

Ierīci nedrīkst lietot personas (to skaitā bērni, kas jaunāki par 14 gadiem) ar ierobežotām fiziskām, jutības vai garīgām spējām vai bez pieredzes un/ vai nepietiekamām zināšanām, izņemot gadījumus, kad tās uzrauga par viņu drošību atbildīga persona vai šī persona ir devusi norādījumus par ierīces lietošanu. Bērni ir jāuzrauga, lai nodrošinātu, ka tie nerotalājas ar ierīci.

Neatstājiet ieslēgtu dokumentu smalcinātāju bez uzraudzības.

Elektriskās strāvas izraisīts apdraudējums

Bīstams tīkla spriegums ierīces nepareizas lietošanas gadījumā

var izraisīt elektriskās strāvas triecienu.

- Regulāri pārbaudiet, vai ierīcei un kabelim nav bojājumu.

Konstatējot bojājumus vai darbības traucējumus, kā arī pirms uzstādīšanas vietas nomaiņas vai tīrīšanas izslēdziet dokumentu smalcinātāju un atvienojiet kontaktdakšu.

- Nepieļaujiet ūdens iekļūšanu dokumentu smalcinātājā. Nemērciet elektrības vadu vai kontaktdakšu ūdenī. Nesatveriet kontaktdakšu ar mitrām rokām.

- Nevelciet kontaktdakšu no kontaktligzdas aiz vada, bet vienmēr satveriet aiz pašas kontaktdakšas.

2. Mērķim atbilstoša lietošana, garantija

Datu plāksnītē ierīces aizmugurē pārbaudiet, kādam lokšņu platumam un tīkla spriegumam ir paredzēts jūsu dokumentu smalcinātājs, un ievērojiet attiecīgos lietošanas instrukcijas punktus.

Dokumentu smalcinātājs ir paredzēts papīra smalcināšanai. Atkarībā no griešanas veida var sasmalcināt arī nelielu daudzumu šādu materiālu:

Sagriezto lokšņu platums (mm)	5,8	3,9	4,	5 × 301,	9 × 15
Kredītkartes ● ●	●			●
Kompaktdiski ● ●	●

Robustais griezējmehānisms nav jutīgs pret skavām un saspraudēm. Tikai ierīcēm ar sagriezto lokšņu platumu 1 × 5 mm papīram nedrīkst būt skavas un saspraudes.

Dokumentu smalcinātāja garantijas laiks ir 3 gadi. Spēkā ir no likumiskās garantijas neatkarīga garantija uz HSM dokumentu smalcinātāja tērauda griezējvārpstām visā ierīces darbmūžā (HSM Lifetime Warranty). Izņēmums ir dokumentu smalcinātāji ar sagriezto lokšņu platumu 0,78 × 11 mm un 1 × 5 mm. Garantija neattiecas uz nodilumu, nepareizas lietošanas rezultātā radītiem bojājumiem un uz trešo personu izdarītām ierīces izmainām.

HSM garantē rezerves daļu piegādi līdz 10 gadiem no šā modela ražošanas izbeigšanas brīža.

levērībai.

kopā ar dokumentu smalcinātājiem, kas aprīkoti ar sīkās daļiņās smalcinošu griešanas mehānismu, tiek piedāvāta arī ierīce automātiskai griešanas mehānisma eļļošanai. Ja ierīce ir aprīkota ar šādu eļļotāju, ievērojiet tam pievienotās instrukcijas.

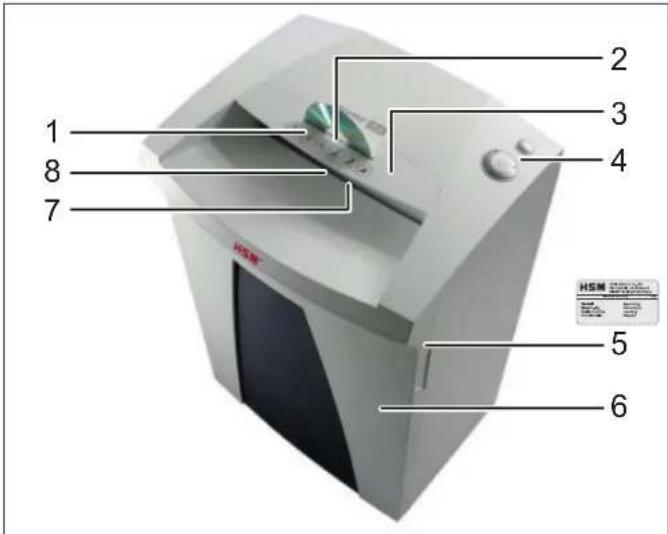

3. Pārskats

1 Drošības norādījums
2 Padeves sprauga diskiem
3 Drošības elements/lausku aizsardzība
4 Vadības un indikāciju bloks
5 Datu plāksnīte
6 Durvis
7 Padeves atvere papīram un kredītkartēm
8 Gaismas relejs

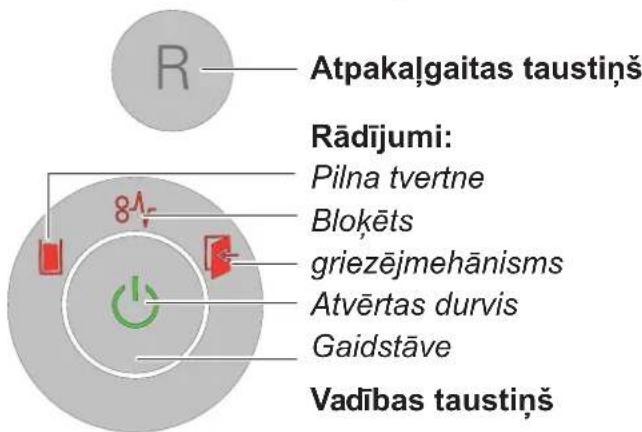

Vadības un indikācijas elementi

4. Lietošanas sākšana

BRĪDINĀJUMS Bīstams tīkla sprie- gums!

Nepareiza ierīces lietošana var izraisīt elektriskās strāvas triecienu.

• Lietojiet dokumentu smalcinātāju tikai sausās iekštelpās. Nelietojiet to telpās ar lielu gaisa mitrumu vai lietū.
• Sargājiet ierīci, tās kontaktdakšu un elektrības vadu no atklātas liesmas un karstām virsmām. Ventilācijas spraugām ir jābūt brīvām un jāatrodas vismaz 5 cm attālumā no sienas vai mēbelēm.
• Kontaktdakšai jābūt viegli aizsniedzamai.
• Pirms kontaktdakšas pieslēgšanas pārbaudiet, vai elektrotīkla spriegums un frekvence atbilst datiem datu plāksnītē.

- lespraudiet ierīces kontaktdakšu atbilstoši instalētā kontaktligzdā.

5. Lietošana

Dokumentu smalcinātāja ieslēgšana

• Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē pozīcijā „l“.
  • Nospiediet vadības taustiņu.
  ▶ Mirdz „gaidstāves“ indikācija.

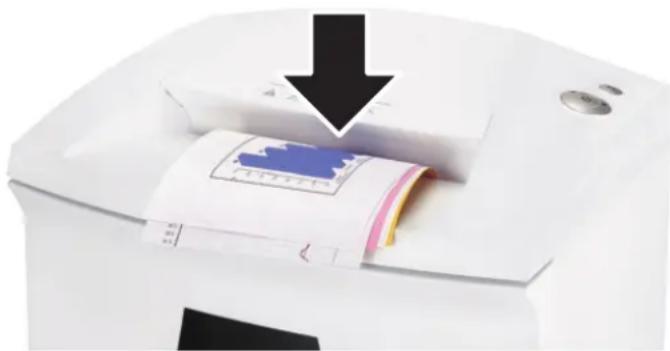

Papīra smalcināšana

- levietojiet papīru papīra padeves spraugas vidusdaļā. Gaismas relejs automātiski palaiž griezējmehānismu. Tāpēc ievērojiet, lai gaismas relejs uztvertu šauras papīra loksnes.

2 sekundes pēc tam, kad gaismas relejs papīra padevē atkal ir brīvs, griezējmehānisms automātiski tiek atslēgts un dokumentu smalcinātājs pāriet darbgatavības režīmā.

Lai sasmalcinātu lielu papīra daudzumu, drošības elementu var pacelt uz augšu. Tā padeves atver klūst

vieglāk pieejama.

Disku smalcināšana

(tikai ar sagriezto lokšņu izmēru 5,8 mm, 3,9 mm, 4,5 × 30 mm)

- Diskus ievietojiet tikai caur drošības elementa spraugu. Tas pasargās no lauskām.

Lai sasmalcinātos materiālus saškirotu pēc veida, var ievietot komplektā pievienoto disku maisu.

Lūdzu, ievērojiet vides prasības un dažādus materiālus likvidējiet atseviški.

Kredītkaršu smalcināšana

(tikai ar sagriezto lokšnu izmēru 5,8 mm, 3,9 mm, 4,5 × 30 mm, 1,9 × 15 mm)

- Sagriezto lokšņu izmēram 5,8 mm, 3,9 mm, 4,5 × 30 mm ievietojiet kartes caur disku spraugu. Ierīcēs ar sagriezto lokšņu izmēru 1,9 × 15 mm kartes ievietojiet papīra padevē. Sasmalcināto materiālu likvidējiet atsevišķi no papīra atkritumiem.

Dokumentu smalcinātāja izslēgšana

• Nospiediet vadības taustinu.
„Gaidstāves“ indikācija nodziest.
- Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē pozīcijā „0“.

Citi darbības režīmi

• Nepārtrauktais režīms

Darbība: griezējmehānisms darbojas nepārtraukti.

Ja 2 minūšu laikā nenotiek materiāla padeve, griezējmehānisms izslēdzas un dokumentu smalcinātājs pāriet gaidstāves režīmā.

Palaide: spiediet vadības taustinu 3 sekundes.

Priekšlaicīga atcelšana: nospiediet vadības taustiņu.

• Gaidstāves režīms

Darbība: 2 minūtes pēc pēdējās papīra padeves automātiski tiek izslēgti visi nevajadzīgie patērētāji.

„Gaidstāves“ indikācija regulāri īsi iemirdzas.

Kad tiek ievietots papīrs, dokumentu smalcinātājs automātiski ieslēdzas.

6 Traucējumu novēršana

Indikācija	Traucē-jums	Traucējuma novēršana
Pastāvīga gaisma	Papīra sa-strēgums	Vienā reizē ielikts pārāk daudz papīra.➢ Griezējmehānisms dažas sekundes darbojas atpakalgaitā un izbīda papīru.Nepieciešamības gadījumā nospiediet reversēšanas taustiņu „R“, lai izņemtu papīra kaudzi.Uz pusi samaziniet papīra kaudzi.Ievadiet papīra lapas vienu pēc otras.
	Pārslodze	Dzinējs tika pārslogots. Pirms lietošanas atsākšanas Įaujiet doku-mentu smalcinātājam 20 minūtes atdzist.
Mirgojoša gaisma	Visp. traucējuma indikācija	Papīra smalcināšanas laikā radusies klūda.Izvelciet papīru no ievades spraugas, līdz gaismas relejs klūst brīvs.
[x874]	Sasmal-cinātā materiāla tvertne ir pilna	Iztukšojiet sasmalcinātā materiāla tvertni.Ievērībai.Ja pirms tvertnes izņemšanas īslaicīgi nospiedīsiet atpakalgaitas taustiņu, daļa sasmalcinātā materiāla tiks ievilkta atpakaļ griezējmehānismā un neiekritīs dokumentu smalcinātāja iekštelpā.
	Durvis atvērtas	Aizveriet durvis.

7. Tīrīšana un apkope

BRĪDINĀJUMS
Bīstams tīkla sprie- gums!

Nepareiza ierīces lietošana var izraisīt elektriskās strāvas triecienu.

Pirms uzstādīšanas vietas nomai- nas vai ierīces tīrīšanas izslēdziet dokumentu smalcinātāju un atvie- nojiet kontaktdakšu.

Apkopes darbus, kas saistīti ar korpusa daļu noņemšanu, drīkst veikt tikai HSM klientu dienests un mūsu sadarbības partneru servisa tehniki.

Klientu dienesta adreses skatiet 192. lpp.

Dokumentu smalcinātāja tīrīšanai izmanto-jiet tikai mīkstu drāniņu un maigu ziepjūdens šķīdumu. Turklāt ierīcē nedrīkst iekļūt ūdens.

Tikai gabaliņu smalcināšanas gadījumā: leellojiet griezējmehānismu, ja samazinās griešanas

jauda, rodas trokšni vai katreiz pēc sasmalcinātā materiāla tvertnes iztukšošanas. Izmantojiet tikai speciālo HSM griezējbloka ellu:

• lesmidziniet speciālo ellu pa papīra padevi uz griezējvārpstām visā to garumā.
• Laujiet griezējmehānismam bez papīra padeves apm. 10 sek. darboties nepārtrauktā režīmā.
  ▶ Tiek atdalīti papīra putekļi un gabaliņi.

8. Atkritumu nodošana/likvidācija

Nolietotās elektriskās un elektro- niskās ierīces satur vēl daudz derīgu materiālu, tomēr arī kaitīgas vielas, kas bija nepieciešamas darbības un drošības nodrošināša- nai. Nepareiza likvidācija vai rīcība

var apdraudēt cilvēka veselību un piesārņot vidi. Neizmetiet nolietotās ierīces sadzīves atkritumos. levērojiet spēkā esošos noteikumus, un nododiet nolietotās ierīces elektroierīču savākšanas un apstrādes punktos. Nodrošiniet, lai arī iepakojums tiktu savākts un apstrādāts, nekaitējot apkārtējai videi.

9. Piegādes komplekts

• Dokumentu smalcinātājs, iepakots kastē
• Elektrības pieslēguma vads
• 5 sasmalcinātā materiāla maisi
- 1 disku maiss ierīcēm ar sagriezto lokšņu platumu 3,9, 5,8 un 4,5 × 30 mm
- 1 pudele griezējbloka speciālās ellas (50 ml) ierīcēm ar gabalos griešanas funkciju bez automātiskā ellotāja
• Lietošanas instrukcija

Piederumi

• 10 sasmalcinātā materiāla maisi, pasūt. Nr. 1.661.995.150
- Griezējbloka speciālā ella (250 ml), pasūt. Nr. 1.235.997.403

Klientu dienesta adreses skatiet 192. lpp.

10. Tehniskie dati

Griešanas veids	Griešana strēmelēs		Griešana gabalos
Sagriezto lokšņu izmērs (mm)	5,8	3,9	4,5 × 30	1,9 × 15	0,78 × 11	1 × 5
Drošības līmenis DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2	P-4 / O-3	P-5 / T-5	P-6 / F-3	P-7 / F-3
		T-2 / E-2	T-4 / E-3	E-4 / F-2
			F-1
Griešanas jauda* (lapa), DIN A4 70 g/m 2 80 g/m 2	28 - 30	22 - 24	17 - 19	11 - 13	7	5
	25 - 27	19 - 21	14 - 16	9 - 11	6	4
Griešanas ātrums	65 mm/s					80 mm/s
Svars	18 kg		20,5 kg
Padeves platums	240 mm
Pieslēgums	220 - 240 V / 50 Hz		110 V - 120 V / 60 Hz		220 V / 60 Hz
Jauda ar maks. lapu skaitu	610 W
Enerģijas patēriņš gaidstāves režīmā	< 2 Wh
Darba režīms	Nepārtrauktais režīms
Apkārtējās vides apstāklī darbības laikā:TemperatūraRelatīvais gaisa mitrumsAugstums virs jūras līmeņa	-10 °C līdz +25 °Cmaks. 90 %, bez kondensātamaks. 2000 m
Izmēri P × G × A (mm)	395 × 317 × 605
Sasmalcinātā materiāla tvertnes tilpums	35 l
Trokšņa emisijas slieksnis(tukšgaitā/ar slodzi)	56 dB (A) / 59 - 63 dB (A)
A līmeņa skaņas intensitāte(LWAd tukšgaitā)	64,7 dB

* Maksimālais gareniski ievadītu lapu skaits (DIN A4, 70 g/m² vai 80 g/m²), ko iespējams sagriezt vienā piegājienā. Norādītie jaudas dati ir aprēkināti ar jaunu, ieeļlotu griezējmehānismu un aukstu dzinēju un attiecas uz spriegumu 230 V / 50 Hz vai 120 V / 60 Hz. Vājāks tīkla spriegums vai tīkla frekvence, kas atšķiras no norādītās, var samazināt smalcināmo lapu apjomu un radīt pastiprinātus darbības trokšņus. Smalcināmo lapu apjomu var ietekmēt papīra struktūra un īpašības un lapu ievadīšanas veids.

Dokumentu smalcinātājs atbilst spēkā esošajiem Eiropas Savienības saskaņošanas noteikumiem:

• Zemspreguma direktīva 2014/35/ES
- Elektromagnētiskās savietojamības direktīva 2014/30/ES
• RoHS direktīva 2011/65/ES

ES atbilstības apliecinājumu varat pieprasīt ražotājam.
