Produkto tipas	Popieriaus smulkintuvas
Prekės ženklas	HSM
Modelis	Securio B22
Pjovimo būdas	Juostinis pjovimas / Granulių pjovimas
Pjovimo plotis	5.8 mm / 3.9 mm / 3.9x30 mm / 1.9x15 mm / 0.78x11 mm
Saugumo lygis (DIN 66399)	P-2 / O-2 / T-2 / E-2 (juostinis); P-4 / T-4 / E-3 / F-1 (granulių) ir kt.
Popieriaus įvedimo plotis	240 mm
Pjovimo greitis	80 mm/s (juostinis) / 90 mm/s (granulių)
Pjovimo pajėgumas (70 g/m² A4)	22-24 lapai (juostinis 5.8 mm) / 16-18 lapai (juostinis 3.9 mm) / 12-14 lapai (granulių 3.9x30) / 9-11 lapai (granulių 1.9x15) / 4-5 lapai (granulių 0.78x11)
Smulkintuvo talpos tūris	33 L
Matmenys (plotis x gylis x aukštis)	375 x 310 x 600 mm
Svoris	11 kg (juostinis) / 12.5 kg (granulių)
Maitinimas	220-240 V / 50 Hz; 220 V / 60 Hz; 110-130 V / 60 Hz; 100 V / 50/60 Hz
Energijos suvartojimas (maks.)	440 W
Budėjimo energijos suvartojimas	< 2 W
Veikimo režimas	Nepertraukiamas darbas
Aplinkos temperatūra	-10°C iki +25°C
Santykinė drėgmė	Maks. 90% (be kondensato)
Garso slėgio lygis (be apkrovos / su apkrova)	57 dB(A) / 59 dB(A)
Smulkinamos medžiagos	Popierius, kabės, sąvaržėlės, kreditinės kortelės, CD (kai kuriuose modeliuose)
Tiekimo komplektacija	Popieriaus smulkintuvas, maitinimo laidas, 5 smulkių atliekų maišeliai, 1 buteliukas specialaus aliejaus pjovimo moduliui (50 ml), naudojimo instrukcija
Priežiūra	Periodiškas pjovimo modulio tepimas (granulių pjovimo modeliuose)
Saugos funkcijos	Automatinis paleidimas per šviesos užtvarą, apsauga nuo perkrovos, apsauga nuo perkaitimo, automatinis išjungimas
Garantija	3 metai; pjovimo veleno garantija visam laikui (HSM garantija visam laikui)

Dažnai užduodami klausimai - Securio B22 HSM

Kaip išspręsti popieriaus užstrigimo problemą?

Paspauskite atgalinės eigos mygtuką R, pjovimo įrenginys važiuos atgal keletą sekundžių ir išstums popierių. Jei vis dar užstrigę, ištraukite maitinimo kištuką ir atsargiai išimkite popierių. Venkite vienu metu įdėti per daug popieriaus.

Ką daryti, jei mašina perkrauta?

Perkrovos atveju indikatoriaus lemputė mirksi. Išjunkite mašiną ir leiskite varikliui atvėsti 20 minučių, tada vėl įjunkite.

Kaip sutepti granulių pjovimo modulį?

Naudokite specialų HSM pjovimo modulio aliejų, purkškite per popieriaus įvedimo angą ant viso pjovimo veleno. Nuimkite popieriaus įvedimo angą, paleiskite nuolatiniu režimu maždaug 10 sekundžių, tada pašalinkite popieriaus atliekas.

Į ką atkreipti dėmesį smulkinant kreditines korteles ar CD?

Tik modeliams su nurodytu pjovimo pločiu. Įdėkite kreditinę kortelę/CD į įvedimo angos vidurį. Smulkinant CD rekomenduojama dėvėti apsauginius akinius, nes fragmentai gali išsibarstyti. Po smulkinimo atskirkite nuo popieriaus atliekų.

Kaip įjungti nuolatinį režimą?

Palaikykite nuspaudę veikimo mygtuką 3 sekundes, pjovimo įrenginys veiks nepertraukiamai. Jei per 2 minutes neįdedamas popierius, jis automatiškai išsijungs. Dar kartą paspaudus veikimo mygtuką, galima anksti nutraukti.

Kaip veikia budėjimo režimas?

Praėjus 2 minutėms po paskutinio popieriaus įdėjimo, įrenginys automatiškai pereina į budėjimo režimą, indikatoriaus lemputė mirksi. Įdėjus popieriaus, automatiškai paleidžiamas. Budėjimo energijos suvartojimas mažesnis nei 2 Wh.

Ką daryti, kai smulkintuvo talpa pilna?

Ištuštinkite smulkintuvo talpą. Patarimas: prieš išimdami talpą trumpai paspauskite atgalinės eigos mygtuką, kad dalis smulkintos medžiagos būtų atitraukta atgal, taip išvengsite išsiliejimo.

Kokie yra saugos reikalavimai?

Venkite ilgų plaukų, laisvų drabužių prie popieriaus įvedimo angos; laikykite atokiai nuo vaikų; neleiskite patekti vandeniui; reguliariai tikrinkite laidą; prieš remontą ar valymą išjunkite maitinimą.

Ar galima smulkinti kabes ir sąvaržėles?

Taip, tvirtas pjovimo įrenginys gali lengvai smulkinti kabes ir sąvaržėles nepažeisdamas mašinos.

Kaip gauti atsargines dalis ar remonto paslaugas?

HSM įsipareigoja tiekti atsargines dalis 10 metų po gamybos nutraukimo. Klientų aptarnavimo adresą rasite instrukcijos 192 puslapyje. Remontą, susijusį su korpuso dangtelio nuėmimu, gali atlikti tik HSM klientų aptarnavimo tarnyba arba įgalioti technikai.

NAUDOJIMO INSTRUKCIJA Securio B22 HSM

lietuvių k.: Dokumentų naikiklis SECURIO B22 164

1 Simbolių paaiškinimas ir saugos nurodymai

Saugos ir įspėjamosios nuorodos signalizuoja situacijas, kai gali būti padaryta žala asmenims ar materialinė žala ir nurodo priemones keliamam pavojui pašalinti.

Įspėjamasis trikampis su signaliniu žodžiu ĮSPĖJIMAS ir tekstas pilkame fone atkreipia dėmesį i sunkius ar net mirtinus sužalojimus.

Nurodymas

žymi informaciją, kaip efektyviai, be rizikos naudoti prietaisą.

Saugos nurodymai

Prieš pradėdami naudoti prietaisą, perskaitykite naudojimo instrukciją, jos neišmeskite, prireikus perduokite kitiems naudotojams.

Atsižvelkite j visus saugos nurodymus, pateiktus ant dokumentų naikiklio.

Sužalojimo pavojus aštriais ašmenimis!

Niekada nekiškite pirštų į popieriaus tiekimo angą.

Gali jtraukti ir sunkiai sužaloti!

Nuo popieriaus padavimo angos patraukite ilgus plaukus, laisvus drabužius, kaklaraiščius, šalikus, kaklo ir rankų grandinėles ir t. t. Nenaikinkite tokių medžiagų, kurios gali sudaryti kilpas, pvz., juostų, raiščių, minkšto plastiko plėvelių.

Pavojus vaikams ir kitiems asmenims!

Prietaisu draudžiama naudotis asmenims (jskaitant jaunesnius nei 14 metų vaikus) su ribotais fiziniais, jutiminiais ar protiniais gebėjimais arba stokojantiems patirties ir (arba) žinių, nebent juos prižiūrėtų už jų saugumą atsakingas asmuo arba jis supažindintų juos su prieta- iso naudojimu. Vaikus būtina prižiūrėti, kad jie nežaistų su prietaisu.

ljungto dokumentų naikiklio nepalikite be priežiūros.

Elektros smūgio keliamas pavojus

Dèl pavojingos tinklo įtampos ne- tinkamai elgiantis su prietaisu gali

ištikti elektros smūgis.

- Reguliariai tikrinkite, ar prietaisas ir kabelis nepažeisti.

Dokumentų naikikliui sugedus arba netinkamai veikiant, taip pat prieš pakeisdami jo stovėjimo vietą ar prieš jį valydami, prietaisą išjunkite ir ištraukite tinklo kištuką.

- Saugokite, kad j dokumentų naikiklj nepatektų vandens. Nenardinkite j vandenį nei tinklo kabelio, nei kištuko. Tinklo kištuko niekada neimkite drėgnomis rankomis.

- Niekada netraukite tinklo kištuko iš kištukinio lizdo už laido, visada imkite už kištuko.

garantija

Prietaiso kitoje pusėje esančiame firminia- me skydelyje pasižiūrėkite, kokiam pjūvio pločiui ir kokiai tinklo įtampai pritaikytas Jūsų dokumentų naikiklis, taip pat atsižvelkite į atitinkamus naudojimo instrukcijos punktus.

Dokumentų naikiklis skirtas popieriui nai- kinti. Be to, priklausomai nuo pjūvio tipo, nedideliais kiekiais galima naikinti toliau nurodytą medžiagą:

Pjūvio plotis (mm) 5,8 3,9 3,9	× 30	1,9 ×	15
Kreditinės kortelės ● ●		●	●
CD ●

Patvarus pjaustymo mechanizmas atsparus sąsagėlėms ir sąvaržėlėms.

Dokumentų naikikliui suteikiama 3 metų garantija. Dokumentų naikiklių HSM vientiso plieno pjaustymo velenams galioja garanti- ja, kuri nepriklauso nuo garantijos suteikimo ir trunka visą prietaiso naudojimo laikotarpį (angl. HSM Lifetime Warranty). Išimtis ta- ikoma tiems dokumentų naikikliams, kurių pjaustymo plotis yra 0,78 × 11 mm. Garantija nesuteikiama prietaisui nusidėvėjus, sugedus dėl netinkamo naudojimo bei įsikišus trečiosioms šalims.

HSM užtikrina atsarginių dalių tiekimą iki 10 metų nuo šito modelio gamybos pabaigos.

Pastaba:

taip pat ir dokumentų naikikliai su pjaustymo į gabalėlius mechanizmu pasirinktinai siūlomi kartu su prietaisu, skirtu automatiškai sutepti pjaustymo mechanizmą. Jeigu jūsų naikiklis turi šį prietaisą, atsižvelkite į pridėtą tepalinės dokumentaciją.

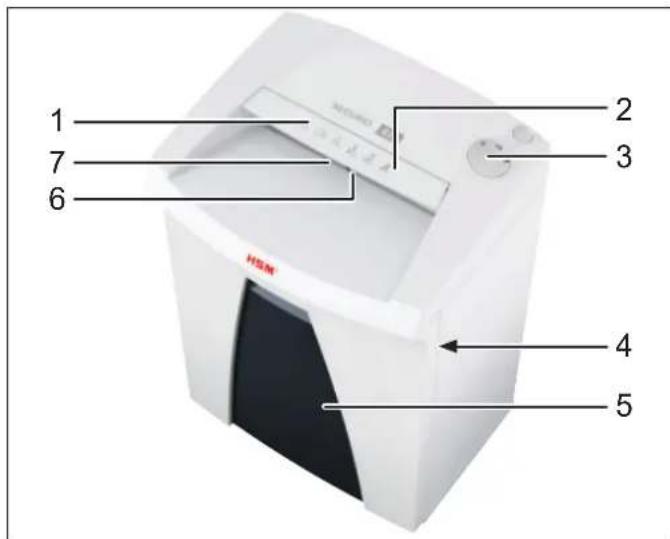

3 Apžvalga2 Tinkamas naudojima

1 Saugos nurodymas
2 Apsauginis elementas
3 Valdymo ir indikatorių blokas
4 Specifikaciju lentelė
5 Atraižų konteineris
6 Tiekimo anga
7 Šviesos barjeras

Valdymo elementai ir indikatoriai

Atbulinės eigos mygtukas

Indikatoriai:

Konteineris pilnas

Pjaustymo mechanizmas blokuotas

Atidarytos durelès

Parengtas naudoti

Valdymo mygtukas

4 Eksploatavimo pradžia

Netinkamai elgiantis su prietaisu gali ištikti elektros smūgis.

• Dokumentų naikiklj naudokite tik sausoje patalpoje. Nenaudokite didelio drėgnio patalpose arba lietuje.
• Prietaisą, tinkło kištuką ir tinkło laidą laikykite atokiau nuo atviros ugnies ir karštu paviršiu. Ventiliacinis plyšys negali būti užblokuotas, iki sienos ar baldu turi likti ne mažesnis nei 5cm atstumas.
• Pasirūpinkite, kad tinklo kištukas būtų lengvai prieinamas.
• Prieš kišdami tinklo kištuką patikrinkite, ar įtampa ir tinklo įtampos dažnis sutampa su nurodytais specifikacijų lentelėje.

- Ikiškite aparato tinklo kištuką i tinkamai instaliuotą kištukinį lizdą.

5 Valdymas

Dokumentų naikiklio jjungimas

• Dokumentų naikiklio nugarėlėje esantį tinklo jungikli perjunkite i „l“ padėtį.
• Paspauskite valdymo mygtuką.
  Užsidega indikatorius „Paruošta eksploatacijai“.

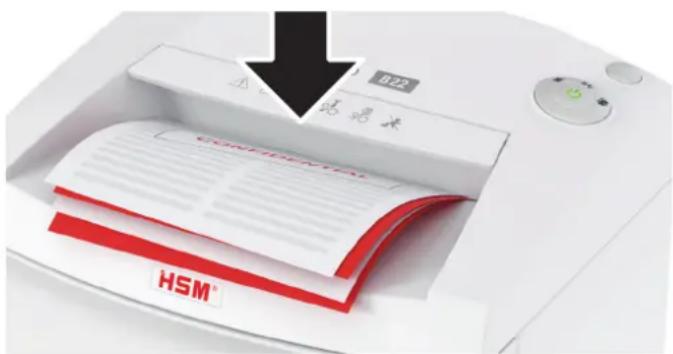

Popieriaus naikinimas

• Popierių dėkite per padavimo angos vidurį. Šviesos barjeras automatiškai paleidžia pjaustymo mechanizmą. Todėl atkreipkite dėmesį, kad naikinant siauras popieriaus juostas, jas užfiksuotų šviesos barjeras.

  Praëjus 2 sekundëms po to, kai šviesos barjeras popieriaus padavimo angoje vël laisvas, pjaustymo mechanizmas automatiškai išjungiamas ir dokumentų naikiklis persijungia į parengties režimą.

Kredito kortelių naikinimas

(tik pjaustymo dydžiai 5,8 mm, 3,9 mm, 3,9 × 30 mm, 1,9 × 15 mm)

- Kredito kortelę dékite j angos vidurj. Susmulkintas medžiagas utilizuokite atskirai nuo popieriaus atlieku.

CD naikinimas

(tik 5,8 mm pjaustymo dydis)

ISPÈJIMAS

Sužalojimų pavojus dėl skeveldrų!

Priklausomai nuo medžiagos naikinant CD diskus iš pjaustymo mechanizmo gali būti išsviestos skeveldros, galinčios pažeisti akis.

• Nešiokite apsauginius akinius.
• Į padavimo angos vidurį dėkite tik po vieną CD arba DVD diską. Susmulkintas medžiagas utilizuokite atskirai nuo popieriaus atlieku.

Dokumentų naikiklio išjungimas

• Paspauskite valdymo mygtuką.
  Užgęsta indikatorius „Paruošta eksploatacijai“.
• Dokumentų naikiklio nugarėlėje esantį tinklo jungiklj nustatykite į „0“ padėtį.

Kiti veikimo režimai

- Nuolatinis režimas

Funkcija: Pjaustymo mechanizmas veikia nepertraukiamai.

Jeigu 2 minutes netiekiama jokia medžiaga, pjaustymo mechanizmas atsijungia ir dokumentų naikiklis persijungia į automatinę parengtį.

Paleidimas: 3 sekundes palaikykite valdymo mygtuką nuspaustą.

Priešlaikinis nutraukimas: Paspauskite valdymo mygtuką.

- Budėjimo režimas

Funkcija: Praëjus 2 minutëms po to, kai paskutinj kartą buvo tiekiamas popierius, visi nenaudojami energiją vartojantys jrenginiai atjungiami.

Indikatorius „Paruošta eksploatacijai“ trumpai mirksi regulariais laiko intervalais.

Pradėjus tiekti popierių, dokumentų naikiklis paleidžiamas automatiškai.

6 Gedimų šalinimas

Indikatorius	Gedimas Gedimo šalinimas
Nuolatšviečiantilemputė	Popieriauskamšatis	Vienu metu įdėjote per daug popieriaus.▸ Pjaustymo mechanizmas keletą sekundžių veikia atbuline eiga ir išstumia popierių.Norėdami išimti popieriaus lapus, jei reikia, paspauskite atbulinės eigos mygtuką „R“.Popieriaus rietuvę sumažinkite per pusę.Popieriaus lapus dėkite vieną po kita.
	Perkrova	Variklis buvo perkrautas. Prieš paleisdami dokumentų naikiklj iš naujo, leiskite jam 20 minučių atvėsti.
Mirksintišviesa	bendr.gedimo in-dikatorius	Naikinant popierių įvyko klaida.Ištraukite popierių iš įvedimo angos, kad šviesos barjeras būtų neuždengtas.
[cxh2]	Pilnasatraižų kon-teineris	Ištuštinkite atraižų konteinerį.Pastaba:jei prieš išimdami konteinerį trumpai paspausite atgalinės eigos mygtuką, dalis atraižų bus įtrauktos į pjaustymo mechanizmą.
[xxiv]	Atidarytaskonteineris	Teisingai įstatykite atraižų konteinerį.

7 Valymas ir techninė priežiūra

ISPÈJIMAS
Pavojinga tinklo jtampa!

Netinkamai elgiantis su prietaisu gali ištikti elektros smūgis.

Norėdami pakeisti dokumentų naikiklio stovėjimo vietą ar jį išvalyti, jį išjunkite ir ištraukite tinklo kištuką.

Serviso darbai, susiję su korpuso dangčių nuėmimu, turi būti vykdo-mi tik HSM klientų aptarnavimo skyriaus ir mūsų sutarties šalių serviso technikų.

Klientų aptarnavimo skyrių adresus žr. 192 p.

Dokumentų naikiklj valykite tik minkšta šluoste ir šiltu muiluoto vandens tirpalu. Į prietaisą negali patekti vandens.

tik pjaustant gabaliukais: Sumažėjus pjaustymo našumui, atsiradus tam tikriems garsams arba kaskart

ištuštinę atraižų konteinerį sutepkite pjaustymo mechanizmą. Naudokite tik specialią HSM pjaustymo mechanizmo alyvą:

• per visą popieriaus padavimo angos plotį užpurkškite specialiosios alyvos ant pjaustymo velenėlių;
• nejdėję popieriaus paleiskite pjaustymo mechanizmą maždaug 10 sek. veikti nuolatiniu režimu.
  ➢ Tokiu būdu bus pašalintos popieriaus dulkės ir gabaliukai.

8 Utilizavimas / perdirbimas

Senuose elektros ir elektroniniuose prietaisuose yra daug vertingų medžiagų, tačiau juose taip pat yra kenksmingų elementų, kurie buvo reikalingi užtikrinti prietaiso veikimą ir saugumą. Netinkamai utilizuoti arba naudojami, jie gali būti pavojingi žmogaus sveikatai ir aplinkai. Prietaiso niekada neišmeskite kartu su buitinėmis atliekomis. Atsižvelkite į šiuo metu galiojančius potvarkius ir atiduokite elektros ir elektroninius prietaisus perdirbti į jų surinkimo punktus. Visas pakuotės medžiagas taip pat utilizuokite aplinkai saugiu būdu.

9. Tiekiamas komplektas

• I kartoninę dėžę supakuotas dokumentų naikiklis
• Prijungimo prie elektros tinklo laidas
  • 5 atlieku maišai
• 1 buteliukas specialios pjaustymo mechanizmo alyvos (50 ml), skirtos i gabaliukus smulkinantiems aparatams
• Naudojimo instrukcija

Priedai

• 10 atlieku maišu užsakymo Nr. 1.661.995.150
- Pjaustymo mechanizmo alyva (250 ml), užsakymo Nr. 1.235.997.403

Klientų aptarnavimo skyrių adresus žr. 192 p.

10 Techniniai duomenys

Pjūvio tipas	Pjaustymas juostelėmis		Pjaustymas gabaliukais
Pjūvio dydis (mm)	5,8 3,9 3	9 × 30 1,9 × 1	5 0,78 × 11
Saugumo lygis DIN 66399	P-2 / O-2 / T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3 / F-1	P-5 / T-5 / E-4 / F-2	P-6 / F-3
Pjaustymo galia* (lapas), DIN A4 70 g/m 2 80 g/m 2	22–2417–19	16–1813–15	12–149–11	9–117–9 4–5
Svoris (kg)	11 12,5
Pjaustymo greitis	80 mm/sek. 90 mm/sek.
Žiočių plotis	240 mm
Jungtis	220-240 V / 50 Hz220 V / 60 Hz		110-130 V / 60 Hz100 V / 50/60 Hz
Galia esant maks. lapų skaičiui	440 W
Energijos suvartojimas parengties režime	< 2 Wh
Darbo režimas	Nepertraukiamas režimas
Aplinkos sąlygos eksploatuojant:temperatūrasantykinis oro drėgnisabsoliutusis aukštis	nuo –10 °C iki +25 °Cmaks. 90 %, nesikondensuojantismaks. 2 000 m
Matmenys P × G × A (mm)	375 × 310 × 600
Atraižų konteinerio talpa	33 l
Skleidžiamo garso slėgio lygis(tuščiaja eiga / su apkrova)	57 dB(A) / 59 dB(A)
A svertinis garso galios lygis(LW / Ad, veikiant tuščiaja eiga)	75,0 dB

* Maksimalus išilgai paduodamų lapų (DIN A4, 70 g/m² arba 80 g/m²), kurie supjaustomi per vieną padavimą, skaičius. Nurodyti galios duomenys nustatomi naudojant naują, suteptą pjaustymo mechanizmą, kai variklis šaltas, jie taikomi 230 V/50 Hz arba 120 V/60 Hz įtampai. Silpnesnė tinklo įtampa arba kitoks nei nurodytas tinklo dažnis gali būti mažesnio pjaustomų lapų skaičiaus ir didesnio triukšmo eigos laikotarpiu priežastis. Pjaustomų lapų skaičius gali priklausyti nuo popieriaus struktūros, savybių bei įdėjimo būdo.

Dokumentų naikiklis atitinka Europos Sajungos darniuosius standartus:

- Žemosios įtampos direktyvą 2014/35/ES

• ROHS II direktyvą 2011/65/ES

ES atitikties deklaracijos galima teirautis gamintojo.
