BRUKSANVISNING Powerline FA 450.2 HSM
svenska: Dokumentförstörare HSM Powerline 450.2 49
suomi: Paperinsilppuri HSM Powerline 450.2 55
norsk: Makuleringsmaskin HSM Powerline 450.2 61
Bær en beskyttelsesbrille, när der makuleres cd'er eller disketter.
• Tryk kort på tasten:
1 Ändamålsenlig användning, garanti
Dokumentförstöraren är endast avsedd för papper och små mängder kund- och kreditkort, CD-skivor, USB-stickor och 3,5"-disketter. Det robusta skärverket kan hantera gem och häftklamrar.
Dokumentförstöraren har 1 års garanti. Vid användning på företag som arbetar i fl era skift är garantitiden 6 månader. Garantin gäller inte för slitage, skador som kan härledas till felaktig användning eller ingrepp av tredje part.
Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.
Risk för skador!
Stick aldrig in handen i pappersöppningen.
Risk för skador genom indragning!
Håll hår, lössittande klädesplagg, slipsar, halsdukar, hals- och armband etc. borta från inmatningsöppningen. För inte in material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.
Risk för skador genom splitter!
Använd skyddsglasögon när CD-ski- vor, hårda kreditkort eller disketter matas in i apparaten.
Tryck omedelbart på nödstoppsknappen vid farliga situationer! Då stängs dokumentförstöraren av.
Fara för barn och andra personer!
Denna anordning är inte lämplig att använda på platser där det kan fi nnas barn.
Om dokumentförstöraren uppvisar skador eller inte fungerar korrekt och om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.
Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner.
- Se till att nätkontakten är lätt att komma åt.
- Kontrollera att elnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
- Se till att det inte kommer in vätska i dokumentförstöraren.
- Dokumentförstöraren får inte ställas upp i närheten av värmeelement eller andra värmekällor.
- Luftspringorna får inte täckas över och apparatens avständ till väggen eller till möbler måste vara minst 5 cm.
3 Transport, uppställning
- Transportutrustning (t.ex. gaff elvagn) måste vara tillåtna för maskinvikten 220 kg.
- Vid transport, tänk på att tyngdpunkten sitter högt upp på dokumentförstöraren.
- Ställ pallen med den förpackade dokumentförstöraren på ett jämnt, slätt underlag.
- Observera anvisningarna för uppackning.
- Dokumentförstöraren får endast ställas upp i torra utrymmen, på ett stabilt och slätt underlag (inga heltäckningsmattor!). Belastningen på golvet är ca 55 kg per hjul.

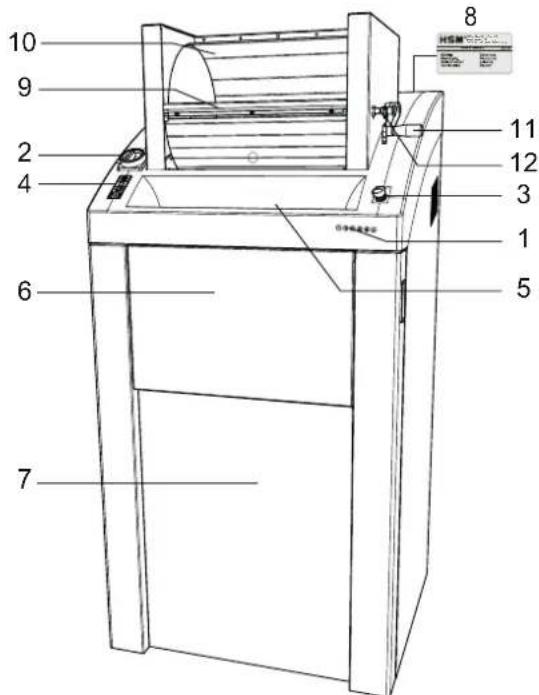

4 Översikt
- Säkerhetsanvisning
- Huvudströmbrytare
- Nödstoppsknapp
- Membrantangentbord
- Pappersinmatning
- Utfällbar hylla
- Framdörr
- Typskylt
- Lucka
- Inmatningstrumma
- Spak för trumma
- Låsbult
- Extern smörjenhet
5 Indikeringselement och reglage
Startknapp
Dokumentförstöraren startar.
Skärverket går i inmatningsriktningen.
Stoppknapp
Skärverket stannar.
Dokumentförstöraren är i standbyläge
Reverseringsknapp
Skärverket går bakåt.
Redo för användning
Grön lysdiod
Säck full
Röd lysdiod
Papperstrassel/elmotor överbelas- tad
Röd lysdiod
Dörr eller lucka öppen
Röd lysdiod
Huvudströmbrytare
Vrid 90° medurs för att starta dokumentförstöraren. I 0-läget går det att säkra huvudströmbrytaren med ett hänglås.
Nödstopp
Tryck omedelbart på nödstoppsknappen vid farliga situationer!
Då stängs dokumentförstöraren av.
Nödstoppsknappen återställs genom att vrida den åt vänster.
5 Användning
Starta dokumentförstöraren
- Lås upp nödstoppsknappen genom att vrida den moturs.
• Vrid huvudströmbrytaren till "I".
- Indikeringen på manöverpanelen tänds.
▶ Dokumentförstöraren är redo att användas.
Observera
På framdörren och luckan fi nns det säkerhetsbrytare. Dörren och luckan måste vara stängda för att kunna starta maskinen.
Observera
Det går även att starta dokumentförstöraren genom att trycka på den gröna pilknappen:
• Tryck kort på knappen:
Skärverket startar. Automatiskt stopp ca 3 sek. efter den senaste pappersinmatningen eller manuellt genom att trycka på stoppk-nappen.
- Tryck på knappen längre än 2 sek.:
Kontinuerlig drift utan fotocellsfunktion. Skärverket är igång tills det stängs av genom att trycka på stoppknappen.
Observera:
Dokumentförstörare med skärverk 2 x 15 mm till-handahålls även med en anordning för automatisk smörjning av skärverket. Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

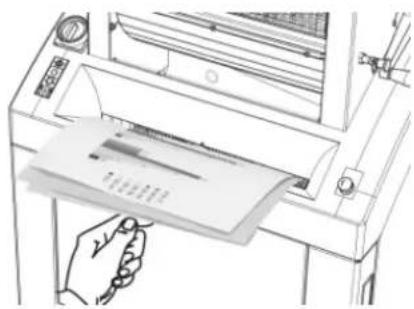

Förstöring av blankt papper och listpapper (staplar)
Observera
Hyllan kan fällas upp för inmatning av pappersstaplar eller listpapper.
- Mata in papperet som ska förstöras. För max. antal ark, se "Tekniska data".
▶ Fotocellen startar skärverket automatiskt.
▶ Ca 3 sekunder
efter att pappersinmatningen har blivit fri igen stängs dokumentförstöraren av automatiskt och aktiverar standbyläget.

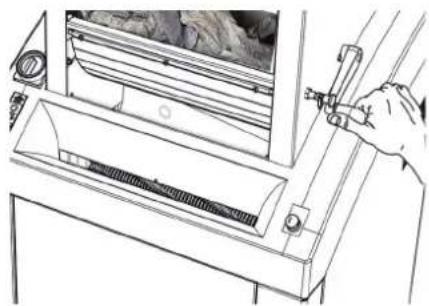

Maskiner med skärstorlek 3,9 x 40 mm: Förstöring av hopknycklat papper
- Vrid spaken för trumman framåt och fyll trumman med hopknycklat papper.
- Tryck på den gröna pilknappen. Sväng tillbaka spaken för att slunga ned papperet till skärverket där papperet förstörs.
Öppna luckan
-
Dra ut låsbulten (12)
-
Öppna luckan
- Först när låsbulten har hakat i går det att fortsätta med förstöringen.
Förstöra USB-stickor
Mata in USB-stickorna i mitten av pappersinmatningen.
Stänga av dokumentförstöraren
- Vrid huvudströmbrytaren till "0". I det här läget går det att säkra brytaren med ett hänglås.
6 Åtgärdande av fel
Papperstrassel
För mycket papper har matas in på en gång.
▶ Dokumentförstörare blockerad.
- Den röda lysdioden på membrantangentbordet blinkar.
▶ Motorn reverserar automatiskt och går bakåt några sekunder.
Obs!
Tryck inte omväxlande på startknappen och reverseringsknappen för att åtgärda papperstrasslet. Det orsakar skador på dokumentförstöraren.
AKTA!
Knivvalsarna kan orsaka skärsår även när maskinen står still. Stick aldrig in händerna i skärverket!
Öppna luckan och ta ut papperet.
Om inte allt material matades ut:
- Stäng luckan igen.
- Tryck på reverseringsknappen.
▶ Skärverket går bakåt. - Ta ut papperet.
• Ta bort halva pappersstapeln. - Mata in pappersarken ett åt gången.
Elmotor överhettad
- Indikeringen på manöverpanelen lyser rött.
▶ Dokumentförstöraren stängs av. - Låt dokumentförstöraren svalna ca 15–20 min.
Öppna framdörr eller lucka
- Den röda lysdioden på membrantangent-bordet lyser.
▶ Dokumentförstöraren stängs av. - Stäng dörren och luckan.
• Låsbulten har inte hakat i.
Observera Om dörren eller luckan öppnas medan skärverket är igång måste dokumentförstöraren startas om med den gröna knappen efter att dörren stängts.
Säck full
Den röda lysdioden på membrantangent-bordet lyser.
▶ Dokumentförstöraren stängs av.
Observera Det går att reversera skärverket även om behållaren för pappersstrimlor är full.
- Byt säcken.
Obs!
Se till att alltid tömma den fulla säcken eftersom det föreligger risk för funktionsfel om allt fl er pappersstrimlor trycks på efter hand.
7 Rengöring och underhåll
Stäng av dokumentförstöraren och dra ut nätkontakten. Rengör endast med en mjuk trasa och milt säpvatten. Det får inte komma in vatten i maskinen.
- Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom pappersinmatningen.
- Låt skärverket gå framåt – bakåt utan att mata in något papper.
Pappersdamm och partiklar lossnar.
8 Avfallshantering/återvinning
Avfallshantera maskinen på ett miljövänligt sätt. Observera gällande föreskrifter för avfallshantering. Eftersom lagar och föreskrifter ändras, bör du kontakta ansvariga, lokala myndigheter när maskinen ska avfallshanteras. Du kan även kontakta HSM om du har frågor
angående avfallshantering.
9 Leveransomfattning
- Anslutningsklar dokumentförstörare förpackad i folie, maskinen står på europapall, fastsurrad med förpackningsband.
- 5 säckar
• 1 fl aska med specialolja för knivblock - Bruksanvisning
Tillbehör
• 25 säckar, beställningsnummer 1.452.995.000
• Specialolja för knivblock (250 ml)
Beställningsnummer 1.235.997.403
10 Tekniska data
| Fördelningssätt Partiklar (cross cut) | ||
| Skärstorlek (mm) 3,9 x 40 2 x 15 | ||
| Skyddsnivå DIN 66399 P-4 / O-3 / T-4 / E-3 | /F-1 P-5 / O-4 / T-5 / E-4 / F-2 | |
| Skärkapacitet (ark), DIN A4 70 g/m280 g/m2 | 80–8565–70 | 35–4028–32 |
| Mätt B x D x H (mm) 750 x 665 x 1590 750 x 665 x 1460 | ||
| Eff ekt vid max. antal ark 3 kW 2,2 kW | ||
| AnslutningSäkring av elkabel (trög) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| AnslutningSäkring av elkabel (trög) | 3 x 200–240 V,50–60 Hz 3 x 25 A | 3 x 200–240 V, 50–60 Hz3 x 20 A |
| AnslutningSäkring av elkabel (trög) | 3 x 380 V, 60 Hz3 x 16 A | |
| Skärhastighet | 218 mm/s | |
| Arbetsbredd | 443 mm | |
| Vikt | 220 kg | |
| Volym på behållaren för pappersstrimlor | 290 l | |
| Ljudnivå (tomgång/last) | 58 dB(A)/70–75 dB(A) | |
| Omgivningsvillkor för transport, förvar-ring och drift:TemperaturRelativ luftfuktighetHöjd över havet | -10 °C till +40 °CMax. 90 %, icke-kondenserandeMax. 2000 m | |
Försäkran om överensstämmelse
Tillverkaren HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen/Tyskland intygar härmed att maskinen
Dokumentförstörare typ HSM Powerline 450.2
på grund av sin utformning och konstruktion, i det utförande som vi tillhandahåller, uppfyller grundläggande säkerhets- och hälsokrav i EU-direktiven nedan:
Maskindirektiv 2006/42/EG
EMC-direktiv 2014/30/EU
Tillämpade standarder och tekniska specifikationer:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Ansvarig för sammanställning av tekniska underlag: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
ppa. Hubert Kötzinger - teknisk chef
