SECURIO AF500 - Pappersförstörare HSM - Gratis bruksanvisning och manual

Produkttyp	Dokumentförstörare
Märke	HSM
Modell	SECURIO AF500
Säkerhetsnivå	P-5 (DIN 66399)
Skärtyp	Korsklipp (2 x 15 mm partiklar)
Kapacitet (70 g/m²)	12 ark per matning
Behållarkapacitet	130 liter
Mått (B x D x H)	595 x 510 x 920 mm
Vikt	45 kg
Strömförsörjning	220-240 V, 50/60 Hz
Motoreffekt	1000 W
Ljudnivå	58 dB(A)
Kontinuerlig drift	Ja (med termoskydd)
Automatisk start/stopp	Ja
Reverseringsfunktion	Ja (manuell och automatisk)
Överbelastningsskydd	Ja
Säkerhetsfunktioner	Säkerhetsbrytare, säkerhetslucka, automatisk avstängning när behållaren är öppen
Godkända material	Papper, häftklamrar, gem, kreditkort
Underhåll	Regelbunden oljning med HSM dokumentförstörarens olja, rengöring av skärblad
Reservdelar & reparerbarhet	Reservdelar tillgängliga via HSM service; reparerbar konstruktion
Ursprungsland	Tyskland

Vanliga frågor - SECURIO AF500 HSM

Vilken säkerhetsnivå har HSM SECURIO AF500?

HSM SECURIO AF500 har säkerhetsnivå P-5 enligt DIN 66399, vilket innebär att den skär papper i 2 x 15 mm partiklar.

Hur många ark kan AF500 strimla åt gången?

Den kan strimla upp till 12 ark 70 g/m² papper per matning.

Kan dokumentförstöraren hantera häftklamrar och gem?

Ja, dokumentförstöraren kan strimla häftklamrar, gem och kreditkort utan problem.

Hur oljar jag dokumentförstöraren?

Applicera HSM dokumentförstörarens olja över pappersinmatningen medan du strimlar i revers, kör sedan några ark för att fördela oljan. Upprepa var 30:e minut vid tung användning.

Vad ska jag göra om dokumentförstöraren fastnar?

Tryck på reverseringsknappen för att rensa blockeringen. Om det inte fungerar, stäng av och ta bort det fastnade pappret manuellt. Undvik att tvinga pappret.

Är dokumentförstöraren säker att använda?

Ja, den har en säkerhetsbrytare som förhindrar drift när behållaren är öppen, och en säkerhetslucka skyddar fingrar från oavsiktlig kontakt.

Hur stor är avfallsbehållaren?

Behållarkapaciteten är 130 liter, vilket minskar tömningsfrekvensen.

Vilka är måtten och vikten?

Måtten är 595 x 510 x 920 mm (BxDxH) och vikten är 45 kg.

Har dokumentförstöraren överbelastningsskydd?

Ja, den stannar automatiskt vid överbelastning och har termoskydd för att förhindra överhettning.

Var kan jag hitta reservdelar?

Reservdelar finns tillgängliga via HSM auktoriserade servicecenter. Kontakta HSM direkt eller besök deras webbplats för support.

BRUKSANVISNING SECURIO AF500 HSM

1 Symbolförklaring och säkerhetsanvisningar

Säkerhets- och varningsanvisningar uppmärksammar dig på situationer där risk för person- och sakskador föreligger och beskriver åtgärder för att förebygga risken.

Farosymbolen

VARNING och text mot grå bakgrund uppmärksammar dig på situationer där risk för svåra eller livshotande skador föreligger.

OBSERVERA

uppmärksammar dig på situationer där risk för materialskador föreligger.

Märk

Uppmärksammar dig på information om hur maskinen kan användas på ett effektivt och säkert sätt.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och över-

lämna den till ev. senare användare.

Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador - vassa knivar!

Stick aldrig in handen i pappersöppningen.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatnings-öppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av

oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten.

Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Fara på grund av elektrisk ström

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

- Kontrollera apparaten och kabeln regelbundet så att de inte är skadade.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och nätkontakten.

- Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten. Ta inte i nätkontakten med våta händer.

- Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

2 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 4,5x30 1,9x15
Kreditkort ●	●
CD-skivor ●

Mata inte in detta material via papperskassetten.

Det robusta skärverket skadas inte av häftklammer eller gem. Endast papper utan häftklammer får matas in via den automatiska inmatningen. Papperet i magasinet för automatisk inmatning (autofeed) får inte ha några gem.

Dokumentförstöraren har 3 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Undantaget från detta är dokumentförstörare med en skärbredd på 0,78x11 mm. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp. Indragningsrullarna i papperskassetten är slitdelar.

HSM tillhandahåller reservdelar upp till 10 år efter att denna modell har slutat tillverkas.

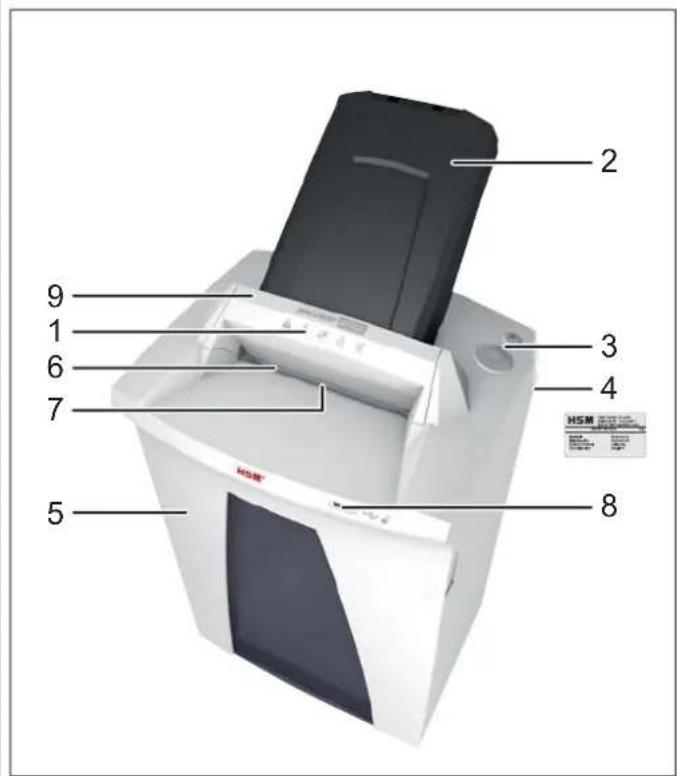

3 Översikt

1 Säkerhetsanvisningar
2 Papperskassett, Magasin för automatisk inmatning (Autofeed)
3 Manöver- och displayenhet
4 Typskylt
5 Lucka
6 Inmatningsöppning
7 Fotocell
8 USB-uttag
9 Säkerhetsdel

Manöver- och displayelement

4 Idrifttagande

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Låt inte apparaten, nätkontakten och nätkabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.
  – Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

Montera papperskassetten:

• Fäll säkerhetsdelen framåt.
• Papperskassetten är förpackad i en separat kartong. Ta ut kassetten.

Öppna lite på locket på papperskassetten, sätt in kassetten i styrningen och tryck ned den tills den hakar fast.

• Stäng locket på papperskassetten och fäll säkerhetsdelen bakåt.
• Anslut den medföljande nätkabeln på dokumentförstörarens baksida och sätt in nätkontakten i ett korrekt installerat eluttag.

5 Handhavande

Tillslagning av dokumentförstöraren

• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget "I".
• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" lyser.

Förstöra papper

Det går att förstöra papper genom att mata in det direkt i inmatningsöppningen eller använda den automatiska inmatningen. Medan Autofeed-funktionen hanterar papper i stapeln kan man även mata in andra papper eller CD-skivor manuellt.

1. Mata in papper direkt i inmatningsöppningen

När papperet matas in startar fotocellen skärverket automatiskt.

2 sekunder efter det att fotocellen i inmatningsöppningen för papper blivit fri igen stängs skärverket av automatiskt och doku-

mentförstöraren kopplar över till standby.

2. Mata in papper automatiskt via papperskassetten

Dokumentförstöraren är utrustad med en automatisk inmatning (autofeed), som tar upp till 500 pappersark. Papperskassetten, som går att stänga, förhindrar obefogad åtkomst av pappersarken under skärningsförloppet. Efter avslutat arbete återgår maskinen till standbyläge.

WARNING Risk för skador!

Indragningsrullarna i papperskassetten roterar under skärningsförloppet, även när locket är öppet. Var försiktig med långt här, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. - risk för indragning av indragningsrullarna.

Lägga in papper i kassetten

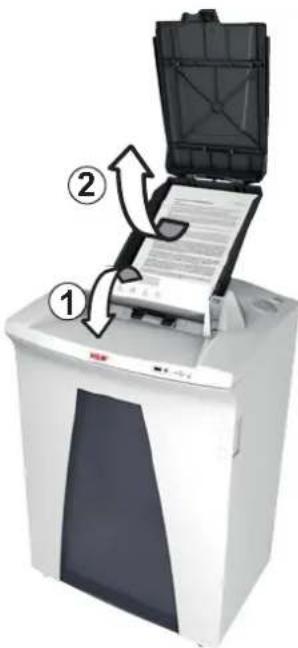

Fäll säkerhetsdelen framåt (1) och öppna locket på papperskassetten (2).

Märk

Locket är inte låst när det inte fi nnsnågot papper i kassetten.

Indikeringen "Lucka eller säkerhetsdel öppen" lyser.
- Lägg in det papper (max. 500 ark, 80g / m² ) som ska förstöras i kassetten.

OBSERVERA: Pappret får inte innehålla häft-klamrar eller gem.

• Stäng locket och fäll säkerhetsdelen bakåt.
  Indikeringen "Lucka eller säkerhetsdel öppen" slocknar.
  ▶ Skärverket startar.

svenska

Låsa papperskassetten

Nyckeln till papperskassetten är den medföljande USB-stickan eller en annan vanlig USB-sticka.

Efter att pappret som ska förstöras har lagts in i kassetten kan kassetten låsas.

Sätt in USB-stickan i uttaget på dokumentförstörarens framsida.

När USB-stickan dras ut aktiveras låset till papperskassettens lock. Dokumenten är skyddade mot obefogad åtkomst. Dokumentförstöraren startar först när USB-stickan har dragits ut.

Dokumentförstörarens styrning sparar en fi l på USB-stickan med ett slummässigt tal. Därför måste man använda samma USB-sticka för att öppna denna dokumentförstörare.

Märk

Vid varje ny låsning skrivs fi len på USB-stickan över med ett nytt slumpmässigt tal. Vid användning av samma USB-sticka på en annan AF500-dokumentförstörare måste papperskassetten vara tom eller upplåst.

Förutom den medföljande USB-stickan kan även andra vanliga USB-stickor användas. Om USB-stickan som användes för att låsa kassetten tappas bort eller går sönder och det går inte längre att öppna kassetten, kontakta vår kundtjänst.

Märk

Efter att allt papper i kassetten har förstörts öppnas låset automatiskt, även om ingen USB-sticka sätts in.

Det går även att öppna kassetten under ett skärningsförlopp för att lägga in mer papper eller åtgärda ett pappersstopp.

• Stick in USB-stickan i uttaget för att låsa upp kassetten.
• Fäll säkerhetsdelen framåt och öppna locket på papperskassetten.

Lysdiod Status
Grönt konstant ljus Kassetten är fylld med papper och kan öppnas.
Rött blinkande ljus USB-stickan är ansluten, kassetten låses.
Rött konstant ljus Kassetten är fylld med papper och låst.
Grönt blinkande ljus USB-stickan är ansluten, kassetten låses upp.
Lysdioden lyser inte Kassetten innehåller inget papper och kan öppnas.

Förstöring av CD-skivor och kreditkort

CD-skivor endast i skärstorlek 4,5x30 mm, kreditkort endast i skärstorlek 4,5x30 mm och 1,9x15 mm

WARNING

Risk för skador – splitter!

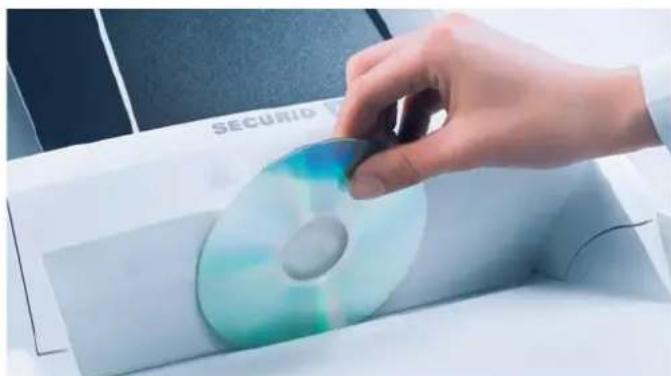

Beroende på material kan det bildas splitter när CD-skivor förstörs.

- Använd skyddsglasögon.

- Mata in max en CD/DVD-skiva eller ett kreditkort i mitten av inmatningsöppningen. Mata inte in dessa material via pappers-kassetten.

För sortering av det strimlade materialet kan den medföljande CD-säcken användas för maskiner med skär- storlek 4,5x30 mm.

Värna miljön och återvinn de olika materialen åtskilt.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" slocknar.
• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

Ytterligare funktionslägen

- Kontinuerlig körning

Användning: förstöring av stora mängder papper

Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby.

Start: tryck minst 4 sekunder på på/av-knappen.

Avbryta i förtid: tryck på på/av-knappen.

- Stand by-läge

Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt.

Indikeringen "driftklar" slocknar regelbundet kortvarigt.

När papperet matas in startar dokumentförstöraren automatiskt.

6 Störningsåtgärd

Symbol Störning Åtgärd
- Motorn ärigång hela tiden utan att dra in papper från magasi-net.	Papperstrassel i magasinet för automatisk inmatning (Autofeed) Orsaken är vanligtvis häftklamrar eller gem i pappersstapeln. • Om kassetten är låst, sätt i USB-minnet i USB-uttaget. • Fäll säkerhetsdelen framåt (1) och öppna locket på papperskasset- ten. • Avlägsna gemen från papperen och lägg i stapeln igen.
Lyser konstant	Pappersstopp För mycket papper har matas in på en gång. ➢ Skärverket går "baklänges" några sekunder och skjuter ut papperet. • Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln. • Ta bort halva pappersstapeln. • Mata in pappersarken efter varandra.
	Motor går inte. ➢ Papperstrassel i magasinet för automatisk inmatning (Autofeed) varar längre än 2 minuter. Se ovan för åtgärdande av fel. ➢ Om motorn fortsätter att vara igång utan att stoppas, t.ex. om pappersartiklar eller damm ligger i vägen för fotocellen, stängs motorn av automatiskt efter 60 minuter.
	Över-belastning • Motorn är överbelastad. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.
Blinkande ljus	Allmänt fel-meddelande • Ett fel uppstod när papperet skulle förstöras. Dra ur papperet ur ingångsspåret så att fotocellen är fri.
[TXYG]	Behållaren full • Töm behållaren. Märk Om reverseringsknappen trycks in innan behållaren tas ut dras en del av materialet in i skärverket igen och ramlar inte ner i dokumentförstöraren.
	Lucka eller säkerhetsdel öppen • Stäng frontlukkan. • Fäll säkerhetsdelen bakåt.

7 Rengöring och underhåll 8

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentförstöraren och dra ut nätkontakten innan du ställer dokumentförstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners. Kundtjänstadresser, se sidan 224.

Rengör dokumentförstöraren endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i apparaten.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren. Använd endast HSM

specialolja för knivblock:

• Spruta specialoljan över hela knivaxlarnas bredd; spruta genom pappersöppningen.
• Kör skärverket i cirka 10 s. i kontinuerlig körning.
  ▶ Pappersdamm och partiklar lossnar.

Om pappret inte längre dras ut ur kassetten till skärverket är indragningsrullarna slitna och måste bytas ut. Vi kan leverera ett reservdelsset. Kontakta vår kundtjänst.

Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felak-

tigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

9 Leveransomfång

• Dokumentförstörare förpackad i kartong
- Nätkabel
• 5 st sidoveckade säckar
• 1 CD-säck för maskiner med skärstorlek 4,5x30 mm
- En fl aska specialolja för skärblocket l 50 ml
- 1 USB-minne
- Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.330.995.100
- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 224.

10 Tekniska data

Fördelningssätt Partiklar
Skärstorlek (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Säkerhetsnivå DIN 66399 P-4 / O-3 T-4 / E-3	F-1	P-5 / T-5 E-4 / F-2 P-6 / F-3
Skärkapacitet* (ark), DIN A4 70 g/m 2 80 2	17 - 1914 - 16	11 - 13@/m11	76
Vikt	27 kg
Skärhastighet	65 mm/s
Inmatningsbredd	240 mm
Anslutning	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Effektbehov vid max. arkantal	500 W
Energiförbrukning i standby-läge	< 2 Wh
Driftsätt	Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått B x D x H (mm)	497 x 491 x 1002
Behållarens volym	82 l
Emissionsljudtrycksnivå (tomgång / last)	56 dB (A) / 59 - 63 dB (A)

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer bul- ler. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirekti v 2006/95/EG

• EMC-direkti vet 2004/108/EG

• RoHS-direkti v 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.
