Тип продукта	Уничтожитель документов
Бренд	HSM
Модель	SECURIO AF500
Уровень безопасности	P-5 (DIN 66399)
Тип резки	Перекрестная резка (частицы 2 x 15 мм)
Вместимость листов (70 г/м²)	12 листов за проход
Емкость корзины	130 литров
Габариты (Ш x Г x В)	595 x 510 x 920 мм
Вес	45 кг
Электропитание	220-240 В, 50/60 Гц
Мощность двигателя	1000 Вт
Уровень шума	58 дБ(А)
Непрерывная работа	Да (с тепловой защитой)
Автоматический пуск/останов	Да
Функция реверса	Да (ручной и автоматический)
Защита от перегрузки	Да
Функции безопасности	Защитный выключатель, защитный клапан, автоматическое отключение при открытой корзине
Принимаемые материалы	Бумага, скобы, скрепки, кредитные карты
Обслуживание	Регулярная смазка маслом для шредера HSM, чистка режущих ножей
Запчасти и ремонтопригодность	Запчасти доступны через сервис HSM; ремонтопригодная конструкция
Страна происхождения	Германия

Часто задаваемые вопросы - SECURIO AF500 HSM

Какой уровень безопасности у HSM SECURIO AF500?

HSM SECURIO AF500 имеет уровень безопасности P-5 по стандарту DIN 66399, что означает резку бумаги на частицы 2 x 15 мм.

Сколько листов может переработать AF500 за один раз?

Он может перерабатывать до 12 листов бумаги плотностью 70 г/м² за один проход.

Справляется ли шредер со скобами и скрепками?

Да, шредер может перерабатывать скобы, скрепки и кредитные карты без проблем.

Как смазывать шредер?

Нанесите масло для шредера HSM на вход для бумаги при работе в режиме реверса, затем пропустите несколько листов для распределения масла. Повторяйте каждые 30 минут интенсивной работы.

Что делать, если шредер застрял?

Нажмите кнопку реверса для устранения затора. Если это не помогло, выключите устройство и удалите застрявшую бумагу вручную. Не прилагайте усилий для проталкивания бумаги.

Безопасен ли шредер в использовании?

Да, он имеет защитный выключатель, предотвращающий работу при открытой корзине, и защитный клапан предохраняет пальцы от случайного контакта.

Какой объем корзины для отходов?

Объем корзины составляет 130 литров, что уменьшает частоту опорожнения.

Каковы габариты и вес?

Габариты: 595 x 510 x 920 мм (ШxГxВ), вес: 45 кг.

Есть ли у шредера защита от перегрузки?

Да, он автоматически останавливается при перегрузке и имеет тепловую защиту для предотвращения перегрева.

Где можно найти запчасти?

Запчасти доступны через авторизованные сервисные центры HSM. Свяжитесь напрямую с HSM или посетите их веб-сайт для получения поддержки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SECURIO AF500 HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

SECURIO® AF500

deutsch: Aktenvernichter SECURIO AF500 3
english: Paper shredder SECURIO AF500 13
français: Destructeur de documents SECURIO AF500 23
italiano: Distruggidocumenti SECURIO AF500 33
español: Destructora de documentos SECURIO AF500 43
português: Destruidora de documentos SECURIO AF500 53
nederlands: Papiervernietiger SECURIO AF500 63
dansk: Makuleringsmaskine SECURIO AF500 73
svenska: Dokumentförstörare SECURIO AF500 83
suomi: Paperinsilppuri SECURIO AF500 93
norsk: Makuleringsmaskin SECURIO AF500 103
polski: Niszczarka dokumentów SECURIO AF500 113
česky: Skartovací stroj SECURIO AF500 123
slovensky: Skartovačka SECURIO AF500 133
eesti: Paberipurustaja SECURIO AF500 143
русский: Машина для уничтожения деловых бумаг SECURIO AF500 ..... 153
slovenski: Uničevalec dokumentov SECURIO AF500 163
magyar: Iratmegsemmisítő SECURIO AF500 173
română: Distrugător de documente SECURIO AF500 183
български: Машина за унищожаване на документи SECURIO AF500 193
ελληνικ: Καταστροφέας εγγράφων SECURIO AF500....203
türkçe: Evrak İmha Makinesi SECURIO AF500 213

1 Пояснение символов и указания по технике безопасности

Указания по технике безопасности и предупреждения обозначают ситуации, при которых могут возникать травмы людей и повреждение оборудования, и приводят меры по предотвращению опасности.

Предупреждающий знак ⚠️ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм.

ВНИМАНИЕ

указывает на возможное причинение материального ущерба.

Указание

обозначает информацию по эффективной эксплуатации машины, без риска опасностей.

Указания по технике безопасности

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего исполь- зования и передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

Опасность травмирования острым ножом!

Ни в коем случае не вводите руки в механизм подачи бумаги.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, расположенную в

непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором.

За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

Опасность, вызываемая электри- ческим током

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Регулярно контролируйте устройство и кабель на предмет повреждений.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шревытащите штепсель из розетки.

– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.

– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

2 Использование по назначению, гарантия

Посмотрите на заводской табличке, расположенной на задней стороне устройства, на какую ширину реза и напряжение сети рассчитан шредер, и солюдайте соответствующие указания в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 4,5x30 1,9x15
Кредитные карты ● ●
Компакт-диски ●

Не загружайте этот материал через кассету для бумаги.

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только при использовании автоматического подающего устройства на бумаге ни в коем случае не должно быть скоб. Нельзя помещать в лоток с автоматической подачей бумагу со скобами и скрепками.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с шириной реза 0,78x11 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц. Втягивающие валики кассеты для бумаги относятся к категории изнашивающихся деталей.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

3 Общий вид

1 Указания по технике безопасности
2 Кассета для бумаги, Лоток с автоматической подачей
3 Блок управления и индикации
4 Заводская табличка
5 Дверца
6 Приемная щель
7 Фотоэлемент
8 Разъем USB
9 Защитный элемент

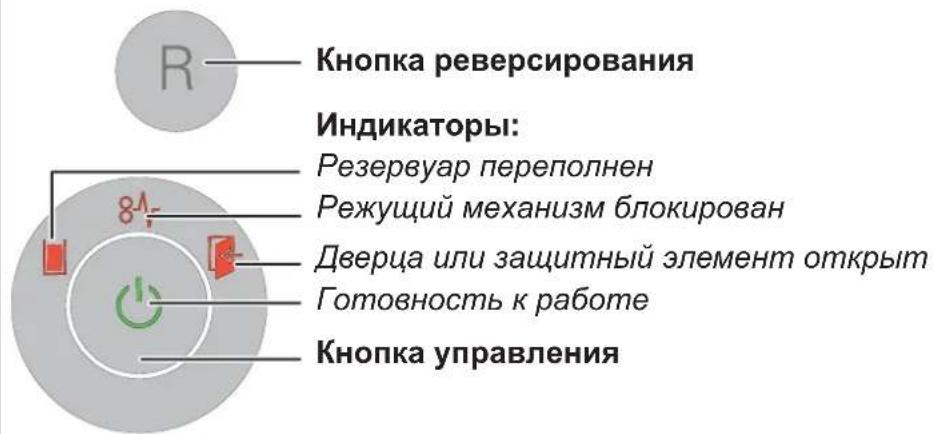

Органы управления и индикации

4 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное напряже- ние семи!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.
– Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
– Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
– Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

Установите кассету для бумаги:

• Откиньте защитный элемент вперед.
• Кассета для бумаги упакована в отдельную картонную коробку. Извлеките кассету.

Слегка приоткройте крышку кассеты для бумаги, вставьте кассету в направляющую и прижмите ее вниз, чтобы она защелкнулась.

• Закройте крышку кассеты для бумаги и снова перекиньте защитный элемент назад.
• Подсоедините входящий в комплект поставки сетевой кабель на задней стенке шредера и вставьте вилку в установленную надлежащим образом розетку.

5 Управление

Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «|».
  • Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

Уничтожение бумаги

Вы можете уничтожать бумаги, вставляя их непосредственно в приемную щель или используя автоматическую загрузку. При пакетной обработке с автоматической подачей возможно ручной ввод бумаги или компакт-дисков.

1. Закладка бумаги непосредственно в приемную щель

При подаче бумаги фотореле автомати- чески запускает режу- щий механизм.

Через 2 с после того, как освобождается фотореле в приемной щели, режущий механизм

автоматически отключается, и шредер переходит в режим готовности.

2. Автоматическая подача бумаги через кассету для бумаги

Шредер оснащен устройством автоматической подачи (автоподатчиком), в которое можно загрузить до 500 листов бумаги. Кассета для бумаги запирается, что предотвращает несанкционированный доступ к подлежащим уничтожению документам по время процесса измельчения. После завершения процесса уничтожения машина возвращается в состояние готовности к работе.

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования!

Втягивающие валики в кассете для бумаги продолжают двигаться во время процесса уничтожения, даже если крышка открыта. Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, шейных и наручных цепочек в зону, расположенную в непосредственной близости от валиков.

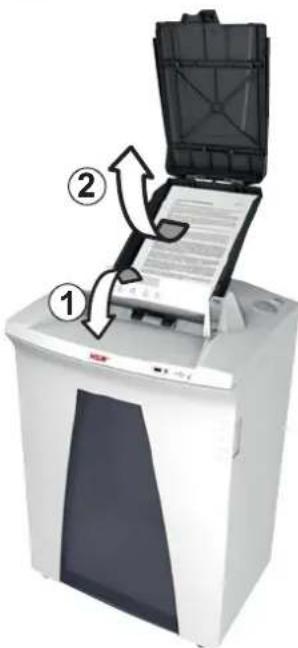

Закладка бумаги в кассету

Откиньте защитный элемент вперед (1) и откройте крышку кассеты для бумаги (2).

Указание

Крышка не заблокирована, если в кассете нет бумаги.

Горит индикатор «Дверца или защитный элемент открыт».
- Положите подлежащие уничтожению бумаги (макс. 500 листов, 80 г/м²) в кассету.

ВНИМАНИЕ: На бумаге не должно быть канцелярских скрепок и скоб для сшивания.

• Закройте крышку и снова перекиньте защитный элемент назад.

  Индикатор «Дверца или защитный элемент открыт» погаснет.
  Режущий механизм начнет работать.

Запирание кассеты для бумаги

Вашим ключом от кассеты для бумаги является входящий в комплект поставки USB-накопитель или любой другой стандартный USB-накопитель.

После закладки подлежащих уничтожению бумаг в кассету можно ее запирать.

Вставьте USB-накопитель в разъем на передней стенке шредера.

После извлечения USB-накопителя крышка кассеты для бумаги запирается. Документы защищены от несанкционированного доступа. Шредер начнет работать только после того, как USB-накопитель будет извлечен.

При блокировании электронная система управления шредера записала на USB-накопитель файл со случайным числом. Поэтому данный USB-накопитель можно использовать для открывания кассеты для бумаги только на этом шредере.

Указание

При каждом следующем процессе запирания сохраненное на USB-накопителе случайное число перезаписывается. Поэтому используйте USB-накопитель на другом шредере AF500 только тогда, когда кассета для бумаги пуста или не заблокирована.

Помимо входящего в комплект поставки USB-накопителя, можно использовать также другие стандартные USB-накопители.

Если использованный для запира- ния USB-накопитель недоступен или поврежден и не дает открыть кассету, обратитесь в нашу сервисную службу.

Указание

После того как все бумаги из кассеты будут уничтожены, блокировка автоматически снимается, даже если USB-накопитель не вставлен.

Для закладки следующей порции бумаг или устранения затора бумаги можно открыть кассету также во время процесса уничтожения.

• Чтобы разблокировать кассету, вставьте USB-накопитель в разъем.
• Откиньте защитный элемент вперед и откройте крышку кассеты для бумаги.

Светодиодный индикатор рядом с разъемом USB сообщает о состоянии кассеты для бумаги:

Светодиодный индикатор	Состояние
постоянно горит зеленым	Кассета заполнена бумагой, но не может быть открыта.
мигает красным	USB-накопитель вставлен, кассета запирается.
постоянно горит красным	Кассета заполнена бумагой и заперта.
мигает зеленым	USB-накопитель вставлен, кассета разблокируется.
светодиод не горит	В кассете нет бумаги, ее можно открыть.

Уничтожение компакт-дисков и кредитных карт

CD только с шириной резки 4,5x30 мм, кредитные карточки только с шириной резки 4,5x30 мм и 1,9x15 мм

ПРЕДУПРЕЖДЕНИЕ Опасность травмирования осколками и бумажной стружкой!

В зависимости от типа материала, при уничтожении компакт-дисков могут образовываться осколки.

- Поэтому надевайте защитные очки.

- Каждый раз закладывайте только один CD/DVD или одну карточку посередине приемной щели. Не подавайте эти материалы через кассету для бумаги.

Для сортировки унич- тожаемого материала на машинах с шири- ной резки 4,5x30 мм можно использовать

входящий в комплект поставки мешок для CD.

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Выключение шредера

• Нажмите кнопку управления.

Загорается индикатор «Готовность к работе».
- Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количество бумаги

Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Пуск: нажимайте кнопку управления в течение 4 секунд

Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Индикация	Неисправность	Устранение неисправности
- Двигатель постоянно работает, но не принимает бумагу из лотка.		Затор бумаги в лотке с автоматической подачей часто вследствие наличия скрепок или скоб в стопке бумаги.Если кассета заблокирована, вставьте USB-накопитель в USB-разъем.Откиньте защитный элемент вперед и откройте крышку кассеты для бумаги.Извлеките скрепки/скобы из бумаги и снова вставьте стопку бумаги.
[8w3T]Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Двигатель не работает.	Затор бумаги в лотке с автоматической подачей продолжается более 2 минут. Устранение неисправностей см. выше.Если двигатель работает постоянно, например, когда остатки бумаги или пыли попали на фотоэлемент в загрузочном отверстии, двигатель отключается через 60 минут.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
[H2C4]	Резервуар переполнен	Опорожните резервуар.УказаниеЕсли перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм и не будет проваливаться внутрь шредера.
[6476]	Дверца или защитный элемент открыт	Закройте дверцу.Откиньте защитный элемент назад.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряже- ние сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам

наших авторизованных партнеров.

Адреса сервисных центров см. стр. 224.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникновении шумов

или после каждого опорожнения сбор- ного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в непрерывном режиме без подачи бумаги примерно на 10 с.

  Бумажная пыль и частички удаляются.

Если больше не обеспечивается надежная подача бумаги из кассеты к режущему механизму, значит втягиваю- щие валики износились, и их необходимо

заменить. Для этого предлагается набор запасных частей. Обратитесь в нашу сервисную службу.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
• Провод для подключения к сети
  • 5 сборных мешков
  • 1 мешок для CD для машин с шириной резки 4,5x30 мм
  • 1 бутылка (50 мл) специального масла для режущего блока
  • 1 USB-накопитель
• Инструкция по эксплуатации

Принадлежность

• 10 сборных мешков арт. № 1.330.995.100
- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 224.

10 Технические данные

Тип резки	Нарезка на частицы
Ширина резки (мм) 4,5 x 30 1,9 x 15 0,78 x 11
Класс безопасности DIN 66399	P-4 / O-3 T-4 / E-3F-1	P-5 / T-5 E-4 / F-2 P-6 / F-3
Производительность* (листов) 70 г/м2DIN A4 80 г/м2	17 - 1914 - 16	11 - 139 - 11	76
Вес 27 кг
Скорость резки	65 мм/с
Рабочая ширина	240 мм
Электропитание	230 В, 50 Гц	110 В - 120 В, 60 Гц	220 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	500 Вт
Энергопотребление в режиме ожидания	< 2 Вт / ч
Режим работы	Непрерывный режим
Условия окружающей среды во времяэксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25 °Смакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш x В x Г (мм)	497 x 491 x 1002
Объем сборного резервуара	82 л
Уровень звукового давления(холостой ход/полная нагрузка)	56 дБ(А) / 59 - 63 дБ(А)

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.

например, ленти, шнурове, пластмасово фолио.

4 Пускане в експлоатация

ПРЕДУПРЕЖДЕНИЕ

Натиснете бутона за управление.

8 Комплект на доставка
