SECURIO AF500 - Makulator HSM - Gratis bruksanvisning og manual

Produkttype	Dokumentmakkuleringsmaskin
Merke	HSM
Modell	SECURIO AF500
Sikkerhetsnivå	P-5 (DIN 66399)
Kuttype	Krysskutt (2 x 15 mm partikler)
Arkkapasitet (70 g/m²)	12 ark per omgang
Beholderkapasitet	130 liter
Mål (B x D x H)	595 x 510 x 920 mm
Vekt	45 kg
Strømforsyning	220-240 V, 50/60 Hz
Motoreffekt	1000 W
Støynivå	58 dB(A)
Kontinuerlig drift	Ja (med termisk beskyttelse)
Automatisk start/stopp	Ja
Reverseringsfunksjon	Ja (manuell og automatisk)
Overbelastningsbeskyttelse	Ja
Sikkerhetsfunksjoner	Sikkerhetsbryter, sikkerhetsklaff, automatisk avstengning når beholderen er åpen
Godkjente materialer	Papir, stifter, binders, kredittkort
Vedlikehold	Regelmessig oljing med HSM-makuleringsolje, rengjøring av skjærebladene
Reservedeler og reparasjonsevne	Reservedeler tilgjengelig via HSM-service; reparasjonsvennlig design
Opprinnelsesland	Tyskland

Ofte stilte spørsmål - SECURIO AF500 HSM

Hva er sikkerhetsnivået på HSM SECURIO AF500?

HSM SECURIO AF500 har sikkerhetsnivå P-5 i henhold til DIN 66399, noe som betyr at den kutter papir i 2 x 15 mm partikler.

Hvor mange ark kan AF500 makulere om gangen?

Den kan makulere opptil 12 ark med 70 g/m² papir per omgang.

Kan makuleringsmaskinen håndtere stifter og binders?

Ja, makuleringsmaskinen kan makulere stifter, binders og kredittkort uten problemer.

Hvordan oljer jeg makuleringsmaskinen?

Påfør HSM-makuleringsolje over papirinntaket mens du makulerer i revers, og kjør deretter noen ark for å fordele oljen. Gjenta hvert 30. minutt ved intensiv bruk.

Hva bør jeg gjøre hvis makuleringsmaskinen setter seg fast?

Trykk på reverseringsknappen for å fjerne papirstopp. Hvis det ikke fungerer, slå av og fjern det fastkjørte papiret manuelt. Unngå å tvinge papiret.

Er makuleringsmaskinen trygg å bruke?

Ja, den har en sikkerhetsbryter som forhindrer drift når beholderen er åpen, og en sikkerhetsklaff beskytter fingre mot utilsiktet kontakt.

Hvor stor er avfallsbeholderen?

Beholderkapasiteten er 130 liter, noe som reduserer hyppigheten av tømming.

Hva er målene og vekten?

Målene er 595 x 510 x 920 mm (BxDxH) og vekten er 45 kg.

Har makuleringsmaskinen overbelastningsbeskyttelse?

Ja, den stopper automatisk ved overbelastning, og har termisk beskyttelse for å forhindre overoppheting.

Hvor kan jeg finne reservedeler?

Reservedeler er tilgjengelig via HSM-autoriserte servicesentre. Kontakt HSM direkte eller besøk deres nettside for støtte.

BRUKSANVISNING SECURIO AF500 HSM

Fare for børn og andre personer!

2 Anvendelse i overensstem-melse med formålet, garanti

Sæt USB-stikket i por- ten på makulatorens forside.

maskiner med snitstørrelse 4,5x30 mm.

Ved papirtilførsel starter makulatoren automatisk.

6 Udbedring af fejl

7 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Sikkerhets- og varselinformasjon defi nerer situasjoner hvor det kan oppstår skader på personer eller utstyr, og hvor det må iverksettes tiltak for å unngå faren.

Faresymboler

ADVARSEL og tekst med grå bakgrunn varsler om fare for livsfarlige personskader.

OBS!

varsler om mulige materielle skader.

Merk

angir informasjon om hvordan man bruker maskinen på en effektiv måte, uten at det oppstår farer.

Sikkerhetsinstrukser

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken på papi-rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske eller psykiske ferdigheter eller manglende erfaring

og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet.

Ikke forlat makuleringsmaskinen påslått uten tilsyn.

Farer som skyldes elektrisk strøm

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

- Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann. Ta aldri i nettstøpslet med våte hender.

- Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.

2 Tiltenkt bruk, garanti

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan også små mengder av følgende materialer makuleres:

Skjærebredde (mm) 4,5x30 1,9x15
Kredittkort •
CD-er •

Ikke mat inn dette materialet med papirkassetten.

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser. Kun ved bruk av den automatiske innmatingsinnretningen skal ikke papiret inneholde noen stifter. Papiret i autofeed-magasinet må ikke ha binders eller lignende.

Garantitiden for makuleringsmaskinen er på 3 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Unntatt fra dette er makule-ringsmaskiner med en skjærebredde på 0,78x11 mm. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien. Inntrekksrullene på papirkassetten er slitedeler.

HMS garanterer levering av reservedeler i 10 år etter at produksjonen av denne modellen opphører.

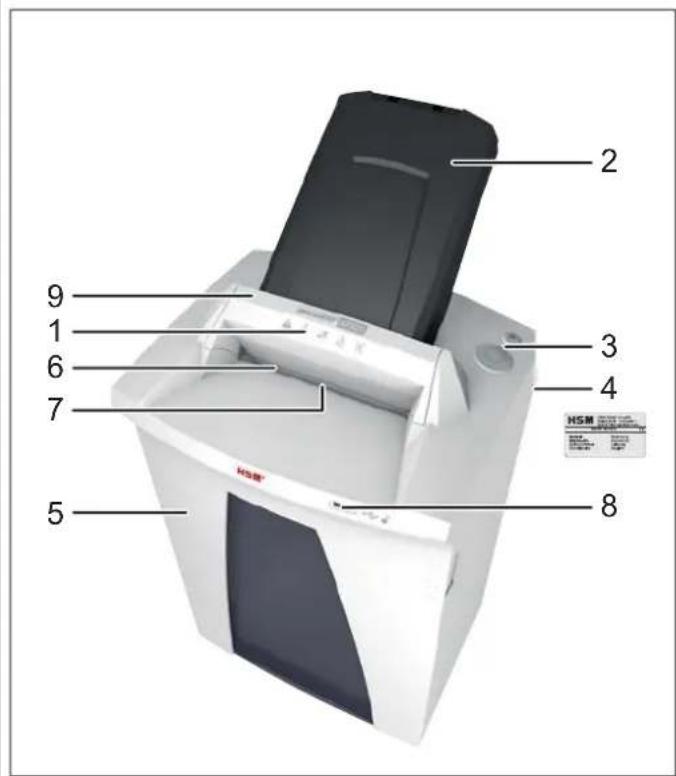

3 Oversikt

1 Sikkerhetsinstrukser
2 Papirkassett, Autofeed-magasin
3 Betjenings- og indikeringsenhet
4 Merkeskilt
5 Dør
6 Innmatingsåpning
7 Lysport
8 USB-kontakt
9 Sikkerhetselement

4 Igangsetting

ADVARSEL

Farlig nettspenning!

Feil håndtering av mas-

• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.
• Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi kasjonene på merkeskiltet før du setter i nettstøpselet.

Åpne dekslet på papirkassetten litt, sett kassetten inn i føringen og trykk den bakover til kassetten smetter på plass.

• Lukk dekslet på papirkassetten og vipp sikkerhetselementet bakover igjen.
• Koble den vedlagte nettkabelen til på baksiden av makuleringsmaskinen og plugg støpslet inn i en forskriftsmessig installert stikkontakt.

5 Betjening

Du kan makulere papir ved å legge dem direkte inn i innmatingsåpningen eller å bruke det automatiske inntrekket. Ved auto-feed-stifting kan papir eller CD-plater mates inn manuelt.

1. Legge papir direkte inn i innmatingsåpningen

Lysporten starter skjæ- reapparatet automatisk når det tilføres papir.

▶ Ca. 2 s etter at papirtilførselsåpningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

2. Mate inn papir med papirkassetten

Makuleringsmaskinen har en automatisk innmatingsinnretning (Autofeed) som kan mate opp til 500 papirark. Under makule-ring hindrer den lukkbare papirkassetten utilsiktet inngripen til de dokumentene som makuleres. Når makuleringen er ferdig, går maskinen tilbake til klarstilling.

ADVARSEL

Fare for personskader!

Inntrekksrullene i papirkassetten går under makuleringen, også når dekslet er åpent. Ikke ha langt hår, løst antrekk, slips, sjal, hals- og armbånd osv. i området rundt rullene.

Legge papir inn i kassetten

Vipp sikkerhets-elementet over (1) og åpne dekslet på papirkassetten (2).

Merk

Indikatoren "Dør eller sikkerhetselement åpen" lyser.
- Legg det papiret som skal makuleres (maks. 500 ark, 80g / m² ) inn i kassetten.

OBS! Papiret må ikke inneholde stifter eller binderser.

• Lukk dekslet og vipp sikkerhetselementet bakover.
  Indikatoren "Dør eller sikkerhetselement åpen" slukker.
  ▶ Skjæreverket starter.

Låse papirkassetten

Når du har tatt ut USB-pinnen, låses dekslet på papirkassetten. Dokumentene er beskyttet mot utilsiktet inngripen. Makuleringsmaskinen starter først etter at USB-pinnen er tatt ut.

Ved låsing lagrer den automatiske styringen i makuleringsmaskinen en fi I med et tilfeldig tall på USB-pinnen. Derfor kan denne USB-pinnen brukes til å åpne kun kassetten på denne makuleringsmaskinen.

Merk

En ny låsing overskriver det tilfeldige tallet som er lagret på USB-pinnen. Bruk derfor USB-pinnen på en annen AF500-makule-ringsmaskin først när papirkassetten er tom eller åpen.

Du kan også bruke andre standard USB-pinner enn den vedlagte.

Hvis den USB-pinnen som er brukt til å låse kassetten, ikke lenger er tilgjengelig eller er defekt, og kassetten ikke lenger kan åpnes, må du kontakte kundeservice.

Merk

Når alt papiret i kassetten er blitt makulert, åpnes låsingen automatisk selv om ingen USB-pinne settes inn.

For å legge inn mer papir eller for å fjerne en papirtilstopping kan du også åpne papirkassetten under makulering.

• For å låse opp kassetten setter du USB-pinnen inn i USB-kontakten.
• Vipp sikkerhetselementet framover og åpne dekslet på papirkassetten.

Permanent grønt lys Kassetten er fylt med papir, men kan åpnes.

Rødt blinkende lys USB-pinne er satt inn, kassetten låses.

Permanent rødt lys Kassetten er fylt med papir og låst.

Grønt blinkende lys USB-pinne er satt inn, kassetten låses opp.

LED lyser ikke Kassetten inneholder ikke papir og kan åpnes.

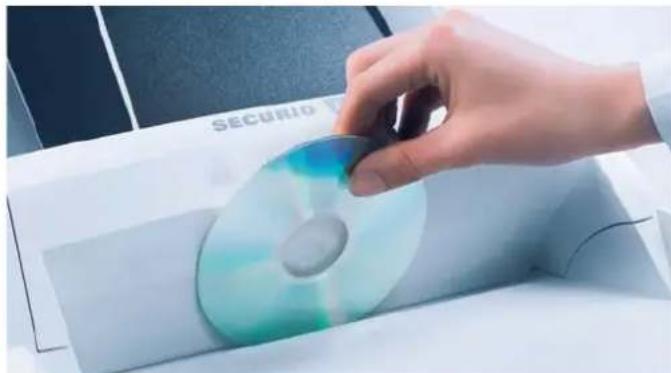

CD-er kun i skjærestørrelse 4,5x30 mm, kredittkort kun i skjærestørrelse 4,5x30 mm og 1,9x15 mm

ADVARSEL

Fare for personskader på grunn av splinter!

Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale.

- Bruk derfor beskyttelsesbriller.

- Legg kun én CD/DVD eller kort inn midt i innmatingsåpningen. Ikke mat inn disse materialene med papirkassetten.

For å skille det makulerte materialet, kan du på maskiner med skjærestørrelse 4,5x30 mm sette inn CD-sekken som følger med.

Ta hensyn til miljøet og kast de ulike materialene separat.

• Trykk på betjeningsknappen.
  ▶ Indikeringen "Driftsklar" slukker.
• Sett nettbryteren på baksiden av makule-ringsmaskinen på "0".

Andre funksjonsmoduser

- Permanent-modus

Bruk: Makulering av store mengder papir Funksjon: Skjæreapparat går uavbrutt.

Hvis det ikke blir tilført noe materiale på 2 minutter, slås skjæreapparatet av, og makuleringsmaskinen går inn i driftsklar stilling.

Start: Trykk på Av-/På-tasten i minst 4 sekunder.

For tidlig avbrudd: Trykk på Av-/På-tasten.

- Stand-by-modus

Funksjon: 2 minutter etter den siste papirinnføringen, blir alle unødvendige forbrukere slått av automatisk.

Indike-ring	Feil Utbedring	av feil
- Motoren går hele tiden uten å trekke inn papir fra magasinet.		Papirstopp i autofeed-magasinÅrsaken er vanligvis binders eller stifter i papirbunken.Hvis kassetten er låst, setter du pinnen i USB-kontakten.Vipp sikkerhets elementet over og åpne dekslet på papirkassettenFjern binders fra papiret og legg inn bunken igjen.
Kontinu-erlig lys	Papirtilstop-ping	Du har ført inn for mye papir på en gang.➢ Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.Trykk eventuelt på Reverseringsknappen “R” for å ta ut papirbunken.Halver papirbunken.Før inn arkene etter hverandre.
	Motoren går ikke.	➢ Papirstopp i autofeed-magasinet har vart mer enn 2 minutter. Se over for informasjon om feilretting➢ Hvis motoren går hele tiden fordi fotocellen er brutt f.eks. på grunn av papirpartikler eller støv i innmatingsspalten, blir den slått av etter 60 minutter.
	Over-belastning	• Motoren ble overbelastet. La makuleringsmaskinen kjøle seg ned i ca.15 - 20 min. før du slår den på nytt.
Blinklys Generellfeilvisning		• Det oppstod en feil under makuleringsarbeidet.Trekk papiret ut av mateslissen, slik at fotocellen frigjøres.
	Beholderen for makule-ringsmasse full	• Tøm beholderen for makuleringsmasse.MerkHvis du trykker kort på Reverseringsknappen før du tar ut beholderen, blir en del av makuleringsmassen trukket tilbake i skjæreapparatet og faller dermed ikke inn i makuleringsmaskinen.
[3HHT]	Dør eller sikkerhetsele-ment åpen	• Lukk døren.• Vipp sikkerhetselementet bakover.

7 Renhold og stell

ADVARSEL

Farlig nettspenning!

Slå av makuleringsmaskinen og tekk ut nettstøpselet før man fl ytter eller rengjør maskinen.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kundeservice og service-teknikere fra våre avtalepartnere.

Adresser til kundeservice se side 224.

Rengjøring av makuleringsmaskinen må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Olje skjæreapparatet hvis skjæreeffekten blir redu- sert, ved støyutvikling eller hver gang makuleringsbe- holderen tømmes. Bruk

kun skjæreblokk-spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmatingen i hele sin bredde på skjæreakslene.
• La skjæreapparatet gå i permanentmodus i ca. 10 sek. uten tilførsel av papir.
  ▶ Papirstøv og partikler løsner.

Når papiret fra kassetten ikke lenger mates sikkert inn i skjæreverket, er inntrekksrullene slitt og må byttes. Til dette tilbyr vi et utskiftingssett. Kontakt vår kundeservice.

8 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange gan- ger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjel-dende forskrifter og benytt oppsamlingsste-der for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Embal-lasjematerialet leveres også inn for miljørik-tig deponering.

9 Leveringsomfang

• Makuleringsmaskin pakket i esken
- Strømkabel
• 5 sekker for makuleringsmasse
• 1 CD-sekk for maskiner med skjærebredde 4,5x30 mm
• 1 fl aske skjæreblokk-spesialolje (50 ml)
- 1 USB-pinne
- Bruksanvisning

Tilbehør

• 10 sekker for makuleringsmasse best.nr. 1.330.995.100
- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 224.

10 Tekniske data

Skjæremåte Partikkelskjæring
Skjærestørrelse (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Sikkerhetsnivå DIN 66399 P-4 / O-3 T-4 / E-3	F-1	P-5 / T-5 E-4 / F-2 P-6 / F-3
Skjæreeffekt* (blad) DIN A4 70 g/m 2 80 2	17 - 1914 - 16	11 - 13@/m11	76
Vekt	27 kg
Skjærehastighet	65 mm/s
Arbeidsbredde	240 mm
Tilkobling	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Effekt ved maks. antall ark	500 W
Energiforbruk i standby-modus	< 2 Wh
Driftsmåte	Kontinuerlig drift
Krav til omgivelsene under drift:Temperaturrelativ luftfuktighetHøyde over havet	-10°C til +25°Cmaks. 90 %, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)	497 x 491 x 1002
Oppsamlingsbeholderens volum	82 l
Lydtrykknivå (tomgang / under last)	56 dB (A) / 59 - 63 dB (A)

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirekti v 2006/95/EF

• EMC-direkti v 2004/108/EF

• RoHS-direkti v 2011/65/EU

EF-samsvarserklæringen kan fås hos produsenten.
