Typ produktu	Skartovačka dokumentov
Značka	HSM
Model	SECURIO AF500
Úroveň zabezpečenia	P-5 (DIN 66399)
Typ rezu	Priečny rez (2 x 15 mm častice)
Kapacita listov (70 g/m²)	12 listov na jeden prechod
Kapacita koša	130 litrov
Rozmery (Š x H x V)	595 x 510 x 920 mm
Hmotnosť	45 kg
Napájanie	220-240 V, 50/60 Hz
Výkon motora	1000 W
Hlučnosť	58 dB(A)
Nepretržitá prevádzka	Áno (s tepelnou ochranou)
Automatický štart/stop	Áno
Funkcia spätného chodu	Áno (manuálny a automatický)
Ochrana proti preťaženiu	Áno
Bezpečnostné prvky	Bezpečnostný spínač, bezpečnostná klapka, automatické vypnutie pri otvorenom koši
Akceptovaný materiál	Papier, sponky, kancelárske spinky, kreditné karty
Údržba	Pravidelné olejovanie olejom HSM na skartovačky, čistenie rezacích nožov
Náhradné diely a opraviteľnosť	Náhradné diely dostupné cez servis HSM; opraviteľný dizajn
Krajina pôvodu	Nemecko

Často kladené otázky - SECURIO AF500 HSM

Aká je úroveň zabezpečenia HSM SECURIO AF500?

HSM SECURIO AF500 má úroveň zabezpečenia P-5 podľa DIN 66399, čo znamená, že reže papier na častice 2 x 15 mm.

Koľko listov dokáže AF500 skartovať naraz?

Dokáže skartovať až 12 listov papiera s gramážou 70 g/m² na jeden prechod.

Dokáže skartovačka spracovať sponky a kancelárske spinky?

Áno, skartovačka dokáže bez problémov skartovať sponky, kancelárske spinky a kreditné karty.

Ako olejovať skartovačku?

Naneste olej HSM na skartovačky na vstup papiera počas spätného chodu, potom spustite niekoľko listov, aby sa olej rozložil. Opakujte každých 30 minút intenzívneho používania.

Čo robiť, ak sa skartovačka zasekne?

Stlačte tlačidlo spätného chodu na odstránenie zaseknutia. Ak to nepomôže, vypnite zariadenie a ručne odstráňte zaseknutý papier. Vyhnite sa násilnému vťahovaniu papiera.

Je skartovačka bezpečná na používanie?

Áno, má bezpečnostný spínač, ktorý bráni prevádzke pri otvorenom koši, a bezpečnostná klapka chráni prsty pred náhodným kontaktom.

Aký veľký je odpadový kôš?

Kapacita koša je 130 litrov, čo znižuje frekvenciu vysypávania.

Aké sú rozmery a hmotnosť?

Rozmery sú 595 x 510 x 920 mm (Š x H x V) a hmotnosť je 45 kg.

Má skartovačka ochranu proti preťaženiu?

Áno, automaticky sa zastaví pri preťažení a má tepelnú ochranu proti prehriatiu.

Kde nájdem náhradné diely?

Náhradné diely sú dostupné cez autorizované servisné strediská HSM. Kontaktujte priamo HSM alebo navštívte ich webovú stránku pre podporu.

NÁVOD NA OBSLUHU SECURIO AF500 HSM

Bezpečnostné a výstražné upozornenia označujú situácie, v których môže dôjst' k zraneniam osôb alebo vecným škodám a uvádzajú opatrenia na odvrátenie nebezpečenstva.

Označenia nebezpečenstva

nálnym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred t'ažkými a život ohrozujúcimi zraneniami.

POZOR

označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia.

Bezpečnostné pokyny

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a

odovzdajte ho budúcim používatel'om.

Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

Nebezpečenstvo poranenia ostrými nožmi!

Nikdy nesiahajte do štrbiny prí- vodu papiera.

Dlhé vlasy, volné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atd'. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami

alebo s nedostatkom skúseností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnosť alebo budú touto osobou poučené o obsluhe prístroja.

Deti by mali byt' po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'. Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

- Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený.

Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a ite siet'ovú zástrčku.

- Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody. Nikdy nechytajte siet'ovú zástrčku vlhkými rukami.

2 Správne použitie, zodpovednosť za nedostatky

Pozrite sa na typový štítok na zadnej strane prístroja, na akú šírku rezu a siet'ové napätie je dimenzované vaše skartovacie zariadenie a rešpektujte príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartovanie papiera. Podl’a spôsobu rezania sa ešte môžu zničit’ malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 4,5x30 1,9x15
Kreditné karty ●
CD ●

Neprivádzajte tento materiál cez zásobník papiera.

Robustný rezací mechanizmus je odolný proti zošivacím a kancelárskym sponkám. Iba pri použití automatického podávacieho zariadenia nesmie papier obsahovat' žiadne spinky. Papier v zásobníku Autofeed nemôže obsahovat' žiadne spony.

Záručná doba skartovaceho zariadenia je 3 roky. Záruka, nezávisle na zodpovednosti za poruchy ocel'ových rezacích hriadel'ov HSM skartovačky, je platná po celú dobu životnosti prístroja (doživotná záruka HSM Lifetime Warranty). Výnimkou sú skartovacie zariadenia so šírkou rezu 0,78x11 mm. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky. Vťahovacie kladky zásobníka papiera sú opotrebovatel'nými dielmi.

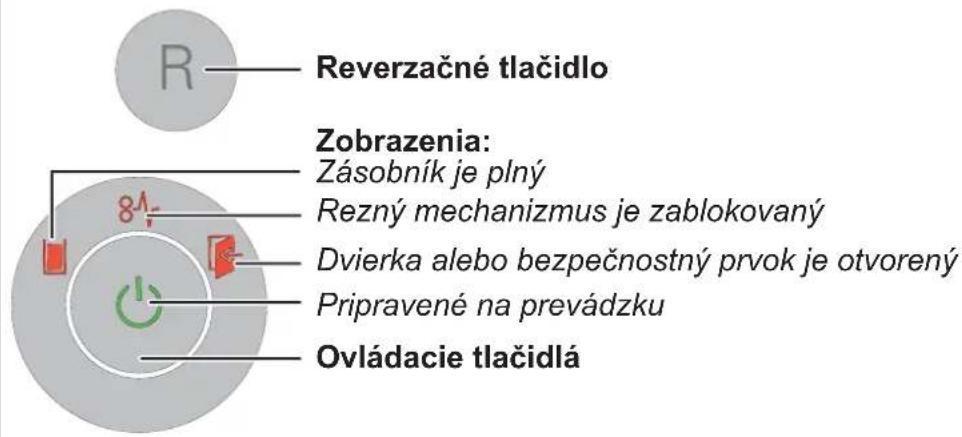

Riadiace a indikačné prvky

4 Uvedenie do prevádzky

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

• Prístroj používajte len v suchých miestnostíach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.
• Prístroj, sietovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byť volně a musí byť dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.
• Dbajte na to, aby bola siet'ová zástrčka l'ahko prístupná.
  – Pred zastrčením zástrčky do siet'ovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

• Zatvorte kryt zásobníka papiera a opät' sklopte bezpečnostný prvok dozadu.
• Pripojte dodaný siet'ový kábel k zadnej strane skartovacieho zariadenia a zasuňte elektrickú zástrčku do správne nainštalovanej elektrickej zásuvky.

5 Obsluha

Zapnutie skartátora

• Siet'ový spínač na zadnej strane skartovačky nastavte na „l“.
  • Stlačte ovládacie tlačidlo.
  Svieti zobrazenie „Pripravené na prevádzku“.

Skartovanie papiera

Papier môžete skartovat' tak, že ho dáte priamo do podávacieho otvoru alebo použijete automatické vt'ahovanie. Počas spracovania stohu Autofeed je možné manuálne vložit' do zariadenia papier alebo CD disky.

1. Vloženie papiera priamo do podávacieho otvoru

stavu prevádzkovej pohotovosti.

2. Automatické podávanie papiera cez zásobník papiera

Skartovacie zariadenie je vybavené automatickým podávacím zariadením (automatický podávač), ktoré môže obsiahnuť až 500 listov papiera. Uzamykatelný zásobník papiera zabraňuje počas skartovania neoprávnenému prístupu k dokumentom určeným na skartovanie. Po ukončení skartovania sa stroj opät uvedie do stavu pohotovosti.

VÝSTRAHA

Nebezpečenstvo úrazu!

Vt'ahovacie kladky zásobníka papiera sú počas skartovania v pohybe aj vtedy, ked' je kryt otvorený. Neuved'te dlhé vlasy, vol'né oblečenie, kravaty, šály, náhrdelníky a náramky atd'. do oblasti valčekov.

Vloženie papiera do zásobníka

Vyklopte bezpečnostný prvok dopredu (1) a otvorte kryt zásobníka papiera (2).

Poznámka

Klapka je odblokovaná, ked' sa už v zásobníku nenachádza žiadny papier.

Indikácia „Dvierka alebo bezpečnostný prvok je otvorený“ svieti.

• Vložte papier určený na skartovanie (max. 500 listov,

POZOR: Papier nesmie obsahovat' žiadne kramličky alebo kancelárske spony.

• Zatvorte kryt a sklopte bezpečnostný prvok dozadu.
  Indikácia „Dvierka alebo bezpečnostný prvok je otvorený“ zhasne.
  ▶ Rezací mechanizmus sa uvedie do pohybu.

slovensky

Zablokovanie zásobníka papiera

Vaším klúčom pre zásobník papiera je dodaný USB klúč alebo akýkol'vek iný bežne dostupný USB klúč.

Po vložení papiera do zásobníka môžete zásobník zablokovat'.

Zasuňte USB klúč do zdierky na prednej strane skartovacieho zariadenia.

Po vytiahnutí USB klúča sa kryt zásobníka papiera zablokuje. Dokumenty sú chránené pred neoprávneným prístupom. Skartovacie zariadenie sa spustí až po vytiahnutí USB klúča.

Na USB klúč zapísalo elektronické ovláda- nie skartovacieho zariadenia pri zablokovaní súbor s náhodným číslom. Preto sa dá tento klúč použit' iba na otvorenie zásobníka tohto skartovacieho zariadenia.

Poznámka

Každé blokovanie prepíše náhodné číslo, ktoré je uložené na klúči. Preto použite tento klúč na inom skartovacom zariadení AF500 až potom, ked'je zásobník papiera prázdny alebo odblokovaný.

Okrem dodaného klúča môžete použit' aj iné bežne dostupné USB klúče. Ak by už nebol klúč, ktorý bol použitý na zablokovanie, k dispozícii alebo by bol poškodený a zásobník by sa už nedal otvorit', obrát'te sa, prosím, na našu zákaznícku službu.

Poznámka

Potom, ako sa skartuje všetok papier zo zásobníka, blokovanie sa automaticky zruší aj v prípade, keď nie je zasunutý žiadny USB klúč.

Aby ste vložili d'alší papier alebo odstránili upchatý papier, môžete otvorit' zásobník papiera aj počas skartovania.

Indikácia LED vedl'a zdierky USB vás informuje o stave zásobníka papiera:

Indikácia LED Stav
zelené nepretržité svietenie Zásobník je naplnený papierom, ale je možné ho otvorit'.
červené blikanie	USB klúč je zasunutý, zásobník sa zablokuje.
červené nepretržité svietenie Zásobník je naplnený papierom a je zablokovaný.
zelené blikanie USB klúč je zasunutý, zásobník sa odblokuje.
LED nesvieti V zásobníku nie je žiadny papier a je možné ho otvorit'.

Rozdrvenie CD diskov a kreditných kariet

CD iba s rozmerom 4,5 x 30 mm, kreditné karty iba s rozmermi 4,5 x 30 mm a 1,9 x 15 mm

VÝSTRAHA

Nebezpečenstvo zranenia úlomkami!

V závislosti od druhu materiálu môže pri drvení CD diskov dochádzat' k tvorbe črepín.

- Preto noste ochranné okuliare.

- Do stredu podávacieho otvoru vložte vždy iba jedno CD/DVD alebo kartu. Neprivádzajte tieto materiály cez zásobník papiera.

Pre druhovo čisté oddelenie skartova- ného materiálu môžete v prípade strojov s rozmerom rezaného

Myslite na životné prostredie a likvidujte rôzne materiály zvlášť.

Vypnutie skartátora

Rozsvieti sa „Pripravené na prevádzku“.
- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

Đalšie režimy funkcie

- Permanentný režim

Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče.

Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti.

Pri privedení papiera sa skartovačka samočinne spustí.

6 Odstraňovanie porúch

Zobra-zenie	Porucha Odstránenie poruchy
- Motor beží nepretržite bez toho, aby vyťahoval papier zo zásobníka.		Nahromadenie papiera v zásobníku AutofeedPríčinou sú väčšinou listové alebo papierové spony v stohu papiera.Ak je kazeta zaistená, vložte klůč do USB konektora.Vyklopte bezpečnostný prvok dopredu a otvorte kryt zásobníka papiera.Odstráňte spony z papiera a stoh vložte znova.
Trvalé svetlo	Nahromade-nie papiera	Priviedli ste príliš veľa papiera naraz.➢ Rezný mechanizmus pobeží niekol’ko sekúnd vratným smerom a posunie papier von.Prip. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.Zredukujte veľkosť stohu papiera.Vkladajte papier postupne jeden za druhým.
	Motor nebeží.	➢ Nahromadenie papiera v zásobníku Autofeed trvá dlhšie ako 2 minúty. Odstraňovanie chýb, pozri vyššie.➢ Ak motor nepretržite beží, napr. je svetelná závora v prívodnej štrbine permanentne prerušená kusom papiera alebo prachom, po 60 minútach sa vypne.
	Pret’aženie	• Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladit’.
Blikajúce svetlo	Všeob.indikácie poruchy	• Počas skartovania papiera sa vyskytla chyba.Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.
[CDWS]	Zásobník narezaného materialu je plný	• Vyprázdnite zásobník narezaného materiálu.PoznámkaAk pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu spät’ do rezného mechanizmu a nespadne do vnútorného priestoru skartovacieho zariadenia.
[STRTY]	Dvierka alebo bezpečnostný prvok je otvorený	• Zatvorte dvere.• Sklopte bezpečnostný prvok dozadu.

7 Čistenie a údržba

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

Skartovačku pred presunutím alebo čistením vypnite a vytiah-nite siet'ovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávat' len zákaznícky servis HSM a servisní technici. Adresy zákazníckého servisu pozri na strane 224.

Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknút žiadna voda.

V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení zásobníka materiálu nao-

lejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-rezací blok:

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.
  ▶ Papierový prach a častice sa uvol'nia.

Ak sa už papier neprivádza zo zásobníka k rezaciemu mechanizmu bezpečne, vťa-hovacie kladky sú opotrebované a musia sa vymenit'. Na tento účel vám ponúkame náhradnú sadu. Prosím, skontaktujte sa s našou zákazníckou službou.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsa- huje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nosť a bezpečnosť týchto zaria-

dení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovat' nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Obsah dodávky

• Skartovačka pripravená na pripojenie, balená v kartóne
  • Siet'ové pripojovacie vedenie
• 5 odpadových vreciek
• 1 vrecko na CD pre stroje so šírkou rezaného materiálu 4,5 x 30 mm
• 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml)
  • 1 USB kl'úč
  • Návod na používanie

Príslušenstvo

• 10 odpadových vreciek obj. č. 1.330.995.100
- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 224.

10 Technické údaje

Typ rezu Rez na častice
Dĺžka rezu (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Stupeň utajenia DIN 66399 P-4 / O-3 T-4 / E-3	F-1	P-5 / T-5 E-4 / F-2 P-6 / F-3
Výkon rezu* (listov) DIN A4 70 g/m 2 80 2	17 - 1914 - 16	11 - 13@/m11	76
Hmotnost' 27 kg
Rezacia rýchlost'	65 mm/s
Pracovná šírka	240 mm
Napájanie	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Výkon max	500 W
Spotreba energie v pohotovostnom režime	< 2 Wh
Druh prevádzky	Trvalá prevádzka
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	497 x 491 x 1002
Objem odpadovej nádoby	82 l
Emisná úroveň akustického tlaku(Chod naprázdno / pri zaťažení)	56 dB (A) / 59 - 63 dB (A)

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viest’ k nižšiemu výkonu a zvýše- nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spíňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napátí 2006/95/ES
• Smernica o elektromagnetickej kompatibilite 2004/108/ES
  • RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
