SECURIO AF500 - Niszczarka HSM - Bezpłatna instrukcja obsługi

Typ produktu	Niszczarka dokumentów
Marka	HSM
Model	SECURIO AF500
Poziom bezpieczeństwa	P-5 (DIN 66399)
Rodzaj cięcia	Cięcie krzyżowe (cząstki 2 x 15 mm)
Wydajność (arkusze 70 g/m²)	12 arkuszy na przejście
Pojemność kosza	130 litrów
Wymiary (szer. x gł. x wys.)	595 x 510 x 920 mm
Waga	45 kg
Zasilanie	220-240 V, 50/60 Hz
Moc silnika	1000 W
Poziom hałasu	58 dB(A)
Praca ciągła	Tak (z zabezpieczeniem termicznym)
Automatyczny start/stop	Tak
Funkcja cofania	Tak (ręczna i automatyczna)
Zabezpieczenie przed przeciążeniem	Tak
Funkcje bezpieczeństwa	Wyłącznik bezpieczeństwa, klapa zabezpieczająca, automatyczne wyłączanie przy otwartym koszu
Akceptowane materiały	Papier, zszywki, spinacze, karty kredytowe
Konserwacja	Regularne smarowanie olejem do niszczarek HSM, czyszczenie noży tnących
Części zamienne i naprawialność	Części zamienne dostępne przez serwis HSM; konstrukcja umożliwiająca naprawę
Kraj pochodzenia	Niemcy

Często zadawane pytania - SECURIO AF500 HSM

Jaki jest poziom bezpieczeństwa niszczarki HSM SECURIO AF500?

Niszczarka HSM SECURIO AF500 ma poziom bezpieczeństwa P-5 zgodnie z DIN 66399, co oznacza, że tnie papier na cząstki o wymiarach 2 x 15 mm.

Ile arkuszy może niszczyć AF500 jednocześnie?

Może niszczyć do 12 arkuszy papieru o gramaturze 70 g/m² na jedno przejście.

Czy niszczarka radzi sobie ze zszywkami i spinaczami?

Tak, niszczarka może niszczyć zszywki, spinacze i karty kredytowe bez problemów.

Jak smarować niszczarkę?

Nanieś olej do niszczarek HSM na wejście papieru podczas niszczenia w trybie cofania, a następnie przepuść kilka arkuszy, aby rozprowadzić olej. Powtarzaj co 30 minut intensywnego użytkowania.

Co zrobić, jeśli niszczarka się zablokuje?

Naciśnij przycisk cofania, aby usunąć blokadę. Jeśli to nie pomoże, wyłącz niszczarkę i ręcznie usuń zablokowany papier. Unikaj wciskania papieru na siłę.

Czy niszczarka jest bezpieczna w użyciu?

Tak, posiada wyłącznik bezpieczeństwa uniemożliwiający pracę przy otwartym koszu oraz klapę zabezpieczającą chroniącą palce przed przypadkowym kontaktem.

Jaka jest pojemność kosza na odpady?

Pojemność kosza wynosi 130 litrów, co zmniejsza częstotliwość opróżniania.

Jakie są wymiary i waga?

Wymiary to 595 x 510 x 920 mm (szer. x gł. x wys.), a waga to 45 kg.

Czy niszczarka ma zabezpieczenie przed przeciążeniem?

Tak, automatycznie zatrzymuje się w przypadku przeciążenia i posiada zabezpieczenie termiczne zapobiegające przegrzaniu.

Gdzie mogę znaleźć części zamienne?

Części zamienne są dostępne w autoryzowanych centrach serwisowych HSM. Skontaktuj się bezpośrednio z HSM lub odwiedź ich stronę internetową w celu uzyskania pomocy.

INSTRUKCJA OBSŁUGI SECURIO AF500 HSM

1 Objąśnienie symboli i zasady bezpieczeństwa

Zasady bezpieczeństwa i ostrzeżenia dotyczą sytuacji, w których może dojść do obrażeń ciała lub szkód rzeczowych i opisują środki zapobiegania zagrożeniom.

Symbol niebezpieczeństwa ze słowem OSTRZEŻENIE i tekst na szarym tle wskazują na ryzyko ciężkich a nawet zagrażających życiu obrażeń.

UWAGA

informuje o możliwych szkodach rzeczowych.

Wskazówka

oznacza informacje dotyczące efektywnej pracy maszyny bez ryzyka zagrożenia.

Wskazówki bezpieczeństwa

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać

ją kolejnemu użytkownikowi.

Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo zranienia przez ostre noże!

Nigdy nie wkładać rąk w otwór podajnika papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających

tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsłu- giwać osoby (w tym dzieci poniżej 14 lat) o ograniczo- nych zdolnościach fi zycznych, organoleptycznych i umysło-

wych, niedostatecznym doświadczeniu i/ lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać.

Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy, Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Zagrożenie przez prąd elektryczny

Niebezpieczne napięcie zasila- jące!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

– Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów wyłączyć i wyciągnąć wtyczkę rą z gniazda wtykowego.

- Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej. Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.

- Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

2 Użytkowanie zgodne z przeznaczeniem, gwarancja

Sprawdzić na tabliczce znamionowej z tyłu urządzenia, do jakiej szerokości cięcia i na jakie napięcie zasilające zaprojektowano niszczarkę dokumentów i postępować zgodnie z odpowiednimi punktami instrukcji obsługi.

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 4,5x30 1,9x15
Karty kredytowe ●	●
Płyty CD ●

Tego materiału nie należy doprowadzać za pomocą kasety papieru.

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe. Jedynie w przypadku korzystania z automatycznego elementu zasilającego do papieru nie mogą być przyczepione zszywki. Papier w automatycznie zasilanym magazynie nie może zawierać zszywek.

Okres rękojmi na niszczarkę dokumentów wynosi 3 lata. Na walce nożowe ze stali jednolitej będące elementami niszczarki dokumentów HSM istnieje gwarancja niezależna od rękojmi (HSM Lifetime Warranty), która obowiązuje w całym okresie życia urządzenia. Wyjątek stanowią niszczarki dokumentów o szerokości cięcia 0,78x11 mm. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi. Rolki kasety papieru są częściami zużywalnymi.

HSM gwarantuje dostawę części zamiennych do 10 lat po zakończeniu produkcji tego modelu.

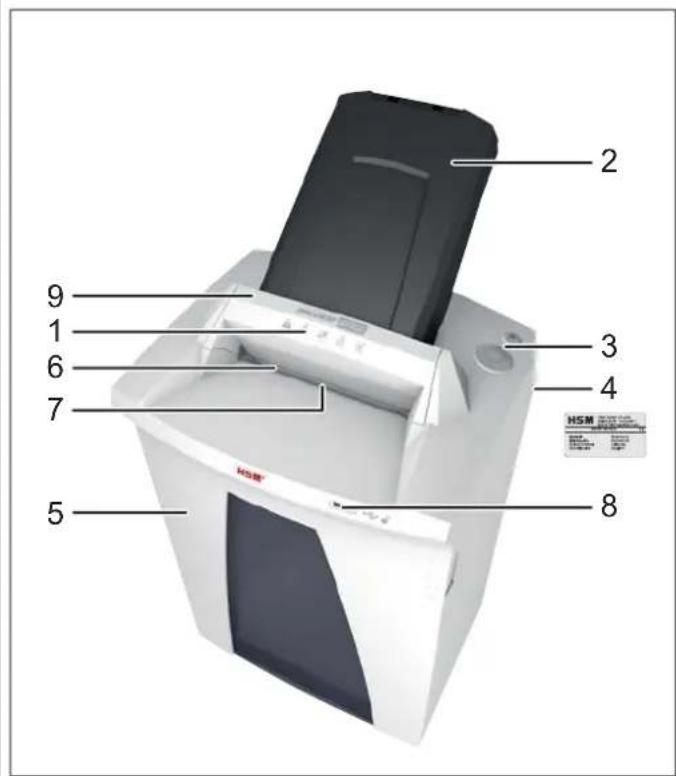

3 Przegląd

1 Informacje bezpieczeństwa
2 Kaseta papieru, Automatycznie zasilany magazyn
3 Zespół obsługi i sygnalizacji
4 Tabliczka znamionowa
5 Drzwi
6 Otwór podawania
7 Zapora świetlna
8 Gniazdo USB
9 Element zabezpieczający

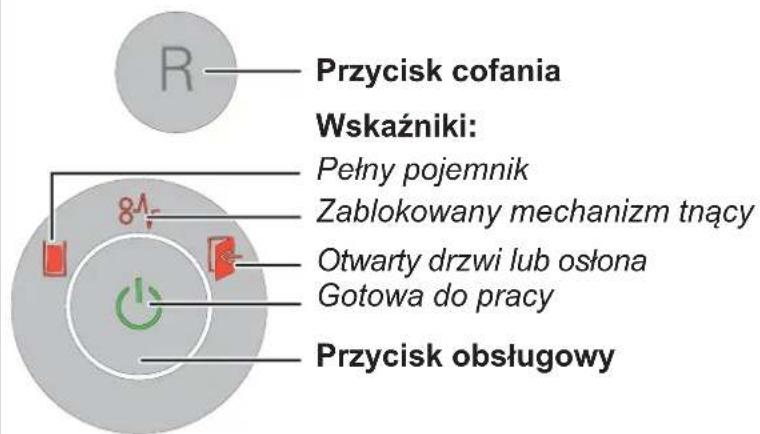

Elementy obsługi i sygnalizacji

4 Uruchamianie

OSTRZEŻENIE Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

• Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.
• Urządzenie, wtyczkę sieciową i przewód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.
  – Należy zapewnić łatwy dostęp do wtyczki sieciowej.
• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

Montaż kasety papieru:

• Odchylić osłonę do przodu.
• Kaseta papieru jest zapakowana w osobnym kartonie. Wyjąć kasetę.

Otworzyć pokrywę kasety, umieścić kasetę na prowadnicy i wci- snąć w dół, aż się zatrzaśnie.

• Zamknąć pokrywę kasety papieru i ponownie odchylić osłonę w tył.
• Podłączyć dostarczony kabel sieciowy z tyłu niszczarki dokumentów i włożyć wtyczkę zasilania do odpowiednio zain-stalowanego gniazda.

5 Obsługa

Włączanie niszczarki dokumentów

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I”.
  • Nacisnąć przycisk obstługowy.
  Wskaźnik „Gotowa do pracy” świeci się.

Niszczenie papieru

Papier można niszczyć poprzez umieszczenie go bezpośrednio w otworze podawania lub korzystając z automatycznego podajnika. Podczas przetwarzania automatycznie zasilanego stosu możliwe jest ręczne doprowadzenie papieru lub płyt CD.

1. Umieszczanie papieru bezpośrednio w otworze doprowadzania

Po wprowadzeniu papieru zapora świetlna uruchamia automatycznie mechanizm tnący.

2 s po ponownym zwolnieniu zapory świetlnej w otworze podajnika papieru

następuje automatyczne wyłączenie mechanizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości.

2. Automatyczne podawanie papieru za pomocą kasety papieru

Niszczarka dokumentów jest wyposażona w automatyczny element zasilający, który może pomieścić do 500 kartek papieru. Zużywalna kaseta papieru zapobiega nie-uprawnionemu dostępowi do niszczonych dokumentów w trakcie procesu rozdrabnia-nia. Po zakończeniu niszczenia maszyna ponownie przechodzi w stan gotowości.

OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała!

Rolki w kasecie papieru obracają się podczas niszczenia również wtedy, gdy pokrywa jest otwarta. Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. należy zabezpieczyć przed przedostaniem się w pobliżu rolek.

Umieszczanie papieru w kasecie

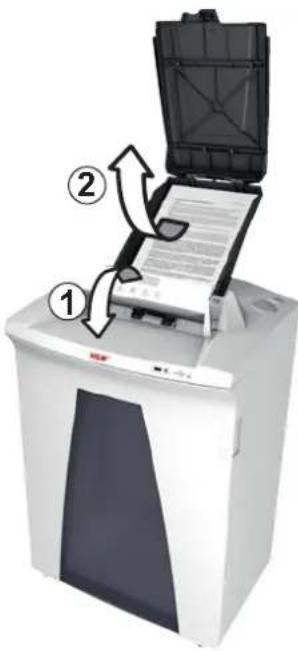

Przechylić osłonę do przodu (1) i otworzyć pokrywę kasety (2).

Wskazówka

Klapa jest odbloko- wana, gdy papier nie znajduje się w kasecie.

Wyświetlany jest komunikat „Otwarty drzwi lub osłona”.

- Umieścić papier (maks. 500 arkuszy, 80 g/m²) w kasecie.

UWAGA: Do papieru nie mogą być przyczepione zszywki lub spinacze.

• Zamknąć pokrywę i odchylić osłonę w tył.
  Komunikat „Otwarty drzwi lub osłona” znika.
  ▶ Mechanizm tnący zaczyna działać.

Blokada kasety papieru

Kluczem do kasety papieru jest dostarczony pendrive lub inny dostępny pendrive.

Po włożeniu papieru do kasety kasetę można zablokować.

Pendrive należy umieścić w porcie znajdującym się z przodu niszczarki.

Po wyjęciu pendrive'a pokrywa kasety zostaje zablokowana. Dokumenty są zabezpieczone przed nieuprawionym dostępem. Niszczarka zostaje uruchomiona dopiero po wyjęciu pendrive'a.

W pamięci USB podczas blokowania przez układ elektronicznego sterowania niszczarki został zapisany plik z losową liczbą. Dlatego należy używać jej wyłącznie do otwierania kasety tej niszczarki.

Wskazówka

Każda operacja blokowania powoduje nadpisanie wspomnianej liczby losowej. Dlatego pendrive należy stosować przy innej niszczarce dokumentów AF500 tylko wtedy, gdy kaseta papieru jest pusta lub odblokowana.

Oprócz dostarczonego pendrive'a można stosować również inny dostępny pendrive. Jeśli stosowany do blokowania pendrive jest niedostępny bądź uszkodzony bądź jeśli nie można otworzyć kasety, należy zwrócić się do działu obsługi klienta naszej firmy.

Wskazówka

Po zniszczeniu całego papieru z kasety, blokada zostaje automatycznie zwolniona – również wtedy, gdy pendrive jest włóżony.

Aby włożyć dalsze arkusze papieru lub usunąć zacięcie papieru, kasetę papieru można otworzyć również podczas operacji niszczenia.

• W celu odblokowania kasety umieścić pendrive w porcie USB.
• Przechylić osłonę do przodu i otworzyć pokrywę kasety.

Wskazanie diody LED znajdującej się obok portu USB informuje o statusie kasety papieru:

Dioda LED Status
Zielona, światło ciągłe	Kaseta zawiera papier. Można ją jednak otworzyć.
Czerwona, światło migające	Pendrive jest włożony. Kaseta zostaje zablokowana.
Czerwona, światło ciągłe	Kaseta zawiera papier i jest zablokowana.
Zielona, światło migające	Pendrive jest włożony. Kaseta zostaje odblokowana.
Dioda LED nie świeci się	W kasecie nie znajduje się papier i można ją otworzyć.

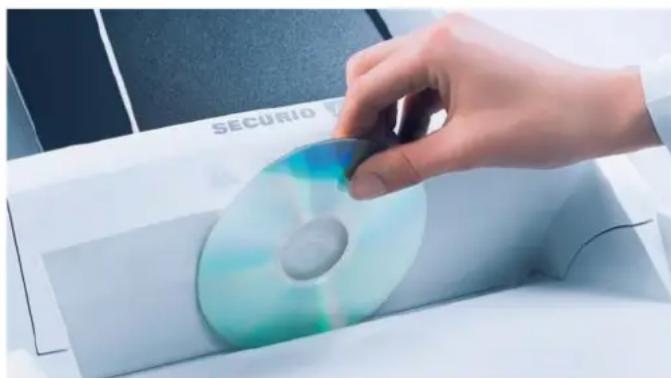

Niszczenie płyt CD i kart kredytowych

Płyty CD tylko w rozmiarze cięcia 4,5x30 mm, karty kredytowe tylko w rozmiarze cięcia 4,5x30 mm i 1,9x15 mm

OSTRZEŻENIE

Niebezpieczeństwo zranienia w wyniku odprysków!

Zależnie od rodzaju materiału, podczas niszczenia płyt CD może dojść do powstawania odprysków.

- Z tego powodu należy nosić okulary ochronne.

- W otworze podawania umieszczać każdorazowo tylko jedną płytę CD/DVD lub kartę. Tych materiałów nie należy doprowadzać za pomocą kasety papieru.

W celu prawidłowego sortowania pociętego materiału można w przypadku maszyn z rozmia- rem cięcia 4,5x30 mm

użyć dołączonego worka na płyty CD.

Prosimy pamiętać o ochronie środowiska i oddzielnie utylizować różne materiały.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.
  ▶ Wskaźnik „Gotowa do pracy“ gaśnie.
• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

Pozostałe tryby pracy

- Tryb pracy ciągłej

Zastosowanie: Niszczenie większych ilości papieru

Działanie: mechanizm tnący pracuje nie-przerwanie.

Jeżeli przez 2 minuty nie zostanie doprowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości.

Start: nacisnąć przycisk obsługowy przez 4 sekundy.

Wcześniejsze wyłączenie: nacisnąć przycisk obsługowy.

• Tryb czuwania (stand by)

Działanie: 2 minuty po ostatnim wprowadzeniu papieru wyłączane są automatycznie wszystkie niepotrzebne podzespoły.

Wskaźnik „Gotowa do pracy“ pulsuje krótko w regularnych odstępach czasu.

Po wprowadzeniu papieru niszczarka dokumentów uruchamia się samoczynnie.

6 Usuwanie zakłóceń

Wyświetlany symbol	Zakłócenie Usuwanie zakłócenia
- Silnik pracuje cały czas, ale papier nie jest wciągany z magazynu.		Zacięcie papieru w automatycznie zasilanym magazyniePrzyczyną są zazwyczaj zszywki lub spinacze w stosie papieru.Jeśli kaseta jest zablokowana, należy włożyć pendrive do portu USB.Przechylić osłonę do przodu i otworzyć pokrywę kasety.Usunąć zszywki lub spinacze z papieru i ponownie włożyć stos.
Świeci się ciągle	Zakleszczenie papieru	Wprowadzono za dużo papieru na raz.Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.Zmniejszyć o połowę grubość stosu papieru.Wprowadzić papier po kolei.
	Silnik nie działa.	Zacięcie papieru w automatycznie zasilanym magazynie trwa dłużej niż 2 minuty. Instrukcje usunięcia usterki znajdują się powyżej.Jeśli silnik cały czas pracuje, ponieważ np. zapora świetlna w szczelinie wlotowej jest stale blokowana przez kawałki papieru lub kurz, zostaje wyłączony po 60 minutach.
	Przeciążenie	Silnik został przeciążony. Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 15 - 20 min, aż urządzenie przestygnie.
Migające światło	Ogólna sygna-lizacja usterki	Podczas niszczenia papieru wystą pił błąd.Należy wyciągnąć papier ze szczeliny podajnika, tak aby odsłonić zaporę świetlną.
	Pojemnik na ścinki papierowe pełny	Opróżnić pojemnik na ścinki papierowe.WskazówkaJeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego i nie wpada do środka niszczarki.
	Otwarty drzwi lub osłona	Zamknąć drzwi.Odchylić osłonę do tyłu.

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

Przed czyszczeniem lub zmianą miejsca niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników serwisowych naszych

partnerów kontraktowych. Adresy punktów serwisowych, patrz strona 224.

Czyścić niszczarkę tylko przy użyciu miękkiej szmatki i łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemnika na ścinki

należy naoliwić mechanizm tnący. W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.
• Włączyć mechanizm tnący na około 10 sekund bez wkładania papieru w trybie pracy ciągłej.

▶ Pył i ścinki papieru są wtedy usuwane.

Jeśli papier nie jest właściwie doprowadzany do mechanizmu tnącego z kasety, oznacza to, że rolki są zużyte i należy je wymienić. W tym celu można skorzystać z oferowanego przez nasza firmę zestawu do wymiany. Prosimy o kontakt z działem obsługi klienta.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i

zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

9 Zakres dostawy

• Niszczarka dokumentów, w stanie gotowym do podłączenia, zapakowana w karton
• Przewód zasilania sieciowego
• 5 worków na odpady papierowe
• 1 worek na płyty CD do niszczarek o szerokości cięcia 4,5x30 mm
• 1 butelka (50 ml) specjalnego oleju do zespołu tnącego
• 1 pendrive USB
• Instrukcja obsługi

Akcesoria

• 10 worków na odpady papierowe nr zamów. 1.330.995.100
• Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 224.

10 Dane techniczne

Rodzaj cięcia	Cięcie w ścinki
Rozmiar cięcia (mm) 4,5 x 30 1,9 x 15 0,78 x	11
Poziom tajności DIN 66399 P-4 / O-3 T-4 / E-3	F-1	P-5 / T-5 E-4 / F-2 P-6 / F-3
Przepustowość* (arkuszy) 70 g/m 2 DIN A4 80 g/m 2	17 - 1914 - 16	11 - 139 - 11	76
Cieżar 27 kg
Prędkość szatkowania	65 mm/s
Szerokość robocza cięcia	240 mm
Przyłącze elektryczne	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Moc przy maksymalnej liczbie arkuszy	500 W
Zużycie energiiw trybie gotowości do pracy	< 2 Wh
Tryb pracy	praca ciągła
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10°C do +25°Cmaks. 90%, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	497 x 491 x 1002
Pojemność pojemnika na ścinki	82 l
Poziom emitowanego ciśnienia akustycznego(bieg jałowy/pełne obciążenie)	56 dB (A) / 59 - 63 dB (A)

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2006/95/WE
- Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2004/108/WE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
