HSM1910 - уничтожитель документов HSM - Бесплатное руководство пользователя

Тип продукта	Уничтожитель документов
Бренд	HSM
Модель	HSM 1910
Тип резки	Перекрестная резка (Cross-cut)
Уровень безопасности	P-3 (DIN 66399)
Производительность резки (70 г/м²)	10-12 листов
Ширина входа	230 мм
Вес	11 кг
Размеры (Д × Ш × В)	370 × 280 × 580 мм
Электропитание	220-240 В, 50/60 Гц
Потребляемая мощность	350 Вт
Объем корзины	35 л
Уровень шума	55 дБ (А)
Основные функции	Автоматический пуск/остановка, реверс, индикатор полной корзины
Безопасность	Выключатель безопасности, тепловая защита от перегрузки
Уход и очистка	Очистка режущего блока рекомендованным маслом каждые 30 минут работы
Запасные части и ремонтопригодность	Сменный режущий блок, доступные подшипники и шестерни
Общая информация	Регулярное офисное использование, рабочий цикл 15 мин, рекомендуется пауза для охлаждения

Часто задаваемые вопросы - HSM1910 HSM

Что делать при замятии бумаги?

Отключите устройство, выберите режим реверса (Reverse) для освобождения бумаги. Если этого недостаточно, аккуратно извлеките застрявшую бумагу пинцетом. Избегайте использования металлических предметов.

Какое масло использовать для уничтожителя HSM 1910?

Используйте специальное масло для уничтожителей, желательно рекомендованное HSM. Нанесите несколько капель на ширину входа, затем запустите устройство вперед на несколько секунд.

Сколько листов он может уничтожить за один раз?

Уничтожитель HSM 1910 может уничтожить до 10-12 листов стандартной бумаги (70 г/м²) за один проход. Для более толстых листов или кредитных карт уменьшите нагрузку.

Каков уровень безопасности HSM 1910?

Он обеспечивает уровень безопасности P-3 по стандарту DIN 66399, подходит для уничтожения конфиденциальных документов в офисе. Частицы имеют размер примерно 4×30 мм.

Каковы точные размеры изделия?

Размеры (Д × Ш × В) составляют 370 × 280 × 580 мм. Обеспечьте свободное пространство вокруг устройства для вентиляции.

Он шумный?

Уровень шума составляет около 55 дБ(А), что сравнимо с обычным разговором. Он относительно тихий для офисного уничтожителя.

Можно ли уничтожать кредитные карты или скрепки?

Да, он может уничтожать кредитные карты (по одной за проход) и скрепки. Избегайте скрепок-зажимов и самоклеящихся этикеток, которые могут засорить механизм.

Какова продолжительность непрерывной работы?

Непрерывный рабочий цикл составляет 15 минут, после чего устройство должно остывать около 30 минут во избежание перегрева.

Как чистить уничтожитель?

Отключите его. Используйте мягкую сухую ткань для внешней части. Для режущего блока пропустите лист с маслом или нанесите специальное масло, как указано в руководстве.

Есть ли гарантия?

HSM обычно предоставляет гарантию 2 года на детали. Сохраните чек и обратитесь в авторизованный сервисный центр в случае неисправности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSM1910 HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

SECURIO®

русский: Машина для уничтожения деловых бумаг SECURIO C18 ..... 108

slovenski: Uničevalec dokumentov SECURIO C18 115

1 Использование по назначению, гарантия

Выньте сборный резервуар и посмотрите на заводской табличке, расположенной на режущей головке (см. п. 3 «Общий вид»), на какую ширину реза и напряжение сети рассчитан шредер. Соблюдайте соответствующие указания, приведенные в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм)	5,8 3,9 3,9x30	1,9x15
Кредитные карты	●	●	●
Компакт-диски	●

Надежный режущий механизм невос- приимчив к скобкам и канцелярским скрепкам.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

2 Указания по технике безопасности

Классификация

Указание по техни-ке безопасности		Пояснение
[Х842]	ПРЕЖДЕ-НИЕ	ПРЕДУ,людениепредупрежденияможет приводитьк опасности дляздоровья и жизни.
Внимание	Несобл	людениеуказания можетприводитьк материальномуущербу.

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего

использования и передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

ПРЕДУПРЕЖДЕНИЕ

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственными способностя-

ми или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования!

Ни в коем случае не вводите в приемную щель руки.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейных и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасность травмирования осколками и бумажной стружкой!

При уничтожении кредитных карточек, компакт-дисков или дискет надевать защитные очки.

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.
– Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду.
– Категорически запрещается браться за сетевую вилку мокрыми руками.
– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.
– Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.

Регулярно контролируйте устройство и кабель на предмет повреждений. При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

– Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей.
Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
– Устройство не предназначено для использования в непосредственной близости от автоматизированных и офисных рабочих мест.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам наших авторизованных партнеров.

Адреса сервисных центров см. стр. 160.

Внимание Опасность из-за неверного использования

Используйте оборудование только согласно указаниям главы «Использование по назначению».

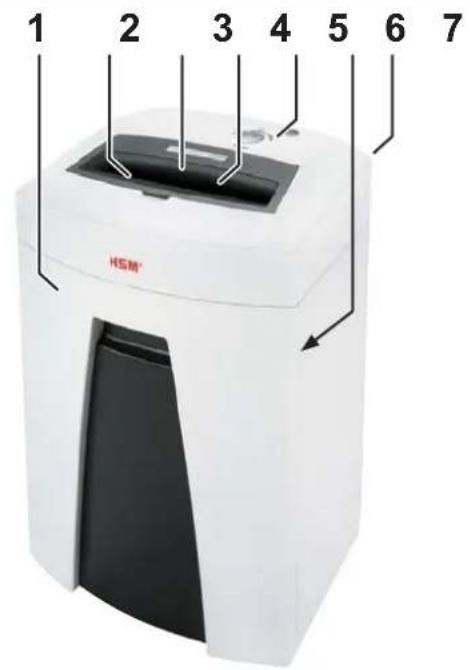

3 Общий вид

1 Резервуар
2 Указания по технике безопасности
3 Фотоэлемент
4 Защитный элемент
5 Блок управления и индикации
6 Заводская табличка
7 Сетевой выключатель

4 Объем поставки

• Шредер упакованный в картонный ящик
• Провод для подключения к сети
• 1 бутылка (50 мл) специального масла для режущего блока (только при нарезке на частицы)
• Инструкция по эксплуатации

Принадлежность

- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 160.

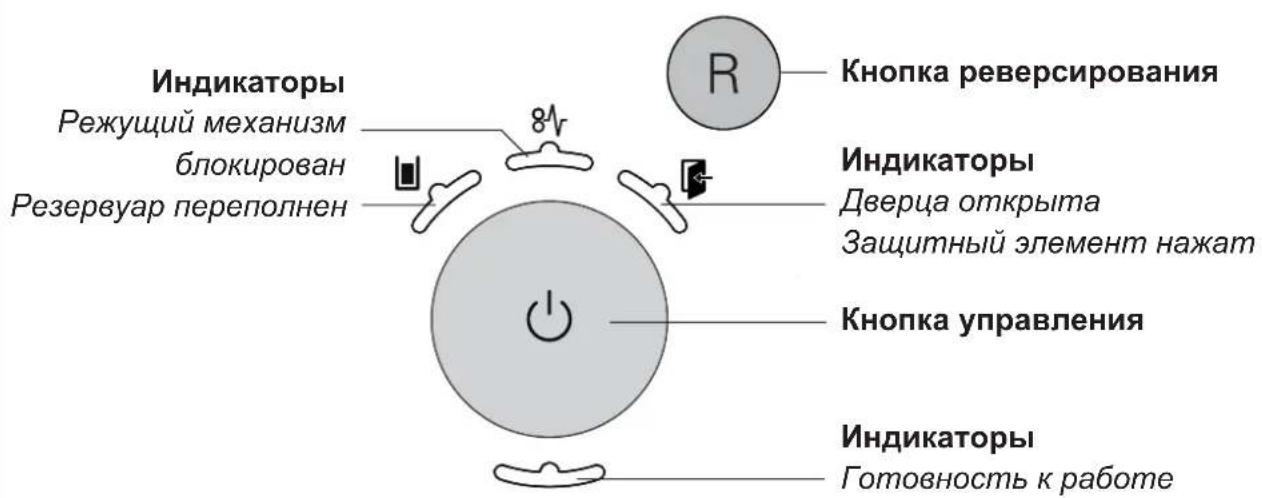

Органы управления и индикации

5 Управление

ПРЕДУПРЕЖДЕНИЕ

Перед включением машины убедитесь в соблюдении всех указаний по безопасности.

Включение шредера

• Вставьте вилку устройства в подходящую розетку.
- Сетевой выключатель на задней стенке шредера установить в положение «І».
- Нажмите кнопку управления.

Загорается индикатор «Готовность к работе».

Уничтожение бумаги

• При подаче бумаги фотореле автоматически запускает режущий механизм.

  Через 2 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

Уничтожение компакт-дисков и кредитных карт (см. «Использование по назначению»)

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

ПРЕДУПРЕЖДЕНИЕ

В зависимости от типа материала, при уничтожении компакт-дисков могут

образовываться осколки. Поэтому надевайте защитные очки.

Введите компакт-диск/кредитную карту в центр приемной щели.

Выключение шредера

• Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

• Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы:

• Непрерывный режим

Применение: уничтожение больших количество бумаги Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Пуск: нажимайте кнопку управления в течение 3 секунд

Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: через 2 минуты после последней подачи бумаги автоматически от-ключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Указание:

Защитный элемент оснащен защитой от прикосновения. Шредер отключается, если Вы нажимаете на защитный элемент во время процесса уничтожения.

Индикация	Неисправность	Устранение неисправности
Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.▸ Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
[80AC]	Резервуар переполнен	Опорожните резервуар.Указание:Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.
	Резервуар открыт	Установите резервуар должным образом в нижний шкаф.
	Защитный элемент нажат	Не нажимайте на защитный элемент.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети! Выключите шредер и выта- щите штепсель из розетки.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Смазывайте режущий механизм маслом при уменьшении произво- дительности, возникно- вении шумов или после

каждого опорожнения сборного резервуара (только при нарезке на частицы):

Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в не- прерывном режиме без подачи бумаги примерно на 10 с.

  Бумажная пыль и частички удаляются.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Технические данные

Тип резки	Нарезка на полоски		Нарезка на частицы
Ширина резки (мм)	5,8	3,9	3,9 x 30	1,9 x 15
Класс безопасности DIN 66399	P-2 / O-2T-2 / E-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3F-1	P-5 / T-5 / E-4F-2
Производительность* (листов) 70 г/м2DIN A4 80 г/м2	19 - 2017 - 19	14 - 1613 - 15	10 - 118 - 9	76 - 7
Уровень шума (холостой ход/полная нагрузка)	55 - 58 дБ(А) / 55 - 59 дБ(А)		55 - 58 дБ(А) / 57 - 63 дБ(А)
Уровень звуковой мощности с оценкой А (звуковое давление на холостом ходу)	57,5 дБ
Вес	4,6 кг		5,2 кг
Рабочая ширина	230 мм
Скорость резки	54 мм/с
Потребляемая мощностьпри макс. количестве листов	360 Вт
Энергопотребление в режиме ожидания	< 2 Вт / ч
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25°Cмакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш x В x Г (мм)	365 x 280 x 542
Объем сборного резервуара	25 л

Электропитание 215 - 240 В, 50 Гц	220 В, 60 Гц	110 - 130 В, 60 Гц
Режим работы	Кратковременный режим	Непрерывный режим
Время работы 7 мин -
Время покоя 16 мин -

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.
