HSM1782 - уничтожитель документов HSM - Бесплатное руководство пользователя

Тип продукта	Уничтожитель документов с перекрестной резкой
Бренд	HSM
Модель	HSM 1782
Формат резки	Частицы (перекрестная резка) 4 x 40 мм
Емкость резки (A4 70 г/м²)	До 8 листов за один раз
Объем корзины	20 литров
Размеры (Д x Ш x В)	350 x 250 x 500 мм
Вес	4,5 кг
Электропитание	230 В / 50 Гц
Потребляемая мощность	200 Вт
Уровень шума	55 дБ (A)
Уровень безопасности	P-2 (DIN 66399)
Функции	Передний/задний ход, автоматическая остановка, прозрачный контейнер
Обслуживание и чистка	Смазка ножей каждые 30 минут использования
Безопасность	Защита от перегрузок и перегрева
Запасные части и ремонтопригодность	Режущие ножи, шестерни, двигатель доступны
Общая информация	Использование офис / личное, цвет белый/серый

Часто задаваемые вопросы - HSM1782 HSM

Что делать, если уничтожитель документов застрял?

Используйте задний ход, чтобы освободить листы. Если этого недостаточно, выключите прибор, отключите его и осторожно удалите застрявшие бумаги вручную. Никогда не применяйте силу.

Как смазать ножи HSM 1782?

Наносите специальное масло для уничтожителя по всей ширине ножей каждые 30 минут использования. Включите прибор на передний ход без бумаги, чтобы распределить масло.

Какова максимальная рекомендуемая емкость листов?

HSM 1782 может разрезать до 8 листов A4 70 г/м² за один проход. При превышении возможно застревание.

Как опорожнить корзину?

Выдвиньте корзину вперед. Она прозрачная, чтобы видеть уровень наполнения. Регулярно опорожняйте во избежание засоров.

Что означает загорающийся красный индикатор?

Красный индикатор указывает на перегрев или перегрузку. Дайте прибору остыть 15 минут перед повторной попыткой.

Можно ли уничтожать скрепки или скобы?

Да, HSM 1782 может уничтожать скрепки, скобы и кредитные карты. Удалите скоросшиватели во избежание повреждения ножей.

Какой уровень шума у уничтожителя?

Уровень шума составляет около 55 дБ (A), что относительно тихо для офиса.

Как чистить внешнюю поверхность прибора?

Отключите прибор и используйте мягкую слегка влажную ткань. Не используйте абразивные средства или растворители.

Где купить запасные части для HSM 1782?

Запасные части доступны у авторизованных дилеров HSM или онлайн. Ссылки указаны в технической документации.

Почему прибор останавливается во время использования?

Это может быть связано с тепловым перегревом, перегрузкой бумаги или полной корзиной. Проверьте эти моменты и дайте остыть при необходимости.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HSM1782 HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

deutsch: Aktenvernichter SECURIO B24 3
english: Paper shredder SECURIO B24 10
français: Destructeur de documents SECURIO B24 17
italiano: Distruggidocumenti SECURIO B24 24
español: Destructora de documentos SECURIO B24 31
português: Destruidora de documentos SECURIO B24 38
nederlands: Papiervernietiger SECURIO B24 45
dansk: Makuleringsmaskine SECURIO B24 52
svenska: Dokumentförstörare SECURIO B24 59
suomi: Paperinsilppuri SECURIO B24 66
norsk: Makuleringsmaskin SECURIO B24 73
polski: Niszczarka dokumentów SECURIO B24 80
česky: Skartovací stroj SECURIO B24 87
slovensky: Skartovačka SECURIO B24 94
eesti: Paberipurustaja SECURIO B24 101
русский: Машина для уничтожения деловых бумаг SECURIO B24 ..... 108
slovenski: Uničevalec dokumentov SECURIO B24 115
magyar: Iratmegsemmisítő SECURIO B24 122
română: Distrugător de documente SECURIO B24 129
български: Машина за унищожаване на документи SECURIO B24 136
ελληνικ: Καταστροφέας εγγράφων SECURIO B24....143
türkçe: Evrak İmha Makinesi SECURIO B24 150

1 Использование по назначению, гарантия

Выньте сборный резервуар и посмотрите на заводской табличке, расположенной на режущей головке (см. п. 5 «Общий вид»), на какую ширину реза и напряжение сети рассчитан шредер. Соблюдайте соответствующие указания, приведенные в инструкции по эксплуатации.

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 5,8 3,9 4,5x30				1,9x	15
Кредитные карты ● ● ●			●
Компакт-диски ● ● ●

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам. Только в машинах с шириной реза 1x5 мм бумага не должна содержать скобки и скрепки.

Гарантийный срок на шредер составляет 3 года. Предоставляется независимая от гарантийных обязательств гарантия на цельные стальные режущие валы шредеров HSM в течение всего срока службы устройства (HSM Lifetime Warranty). Исключение составляют шредеры с шириной реза 0,78x11 мм и 1x5 мм. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

Указание: Шредеры с механизмом резания на частицы в качестве опции предлагаются также с устройством автоматической смазки режущего механизма. Соблюдайте прилагаемую документацию на масленку, если машина оснащена ею.

2 Указания по технике безопасности

Классификация

Указание по техни-ке безопасности	Пояснение
	Несоблюдение предупреждения может приводить к опасности для здоровья и жизни.
Внимание	Несоблюдение указания может приводить к материальному ущербу.

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего использова-

ния и передавайте ее последующим пользователям. Соблюдайте все указа- ния по технике безопасности, приведен- ные на самом шредере.

ПРЕДУПРЕЖДЕНИЕ

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с ограниченными физическими, сенсорными или умственными способностя-

ми или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором. Не оставляйте шредер включенным без присмотра.

Опасность травмирования!

Ни в коем случае не вводите в приемную щель руки.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейх и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасность травмирования осколками и бумажной стружкой!

Загружайте компакт-диски только через прорезь в защитном элементе.

ПРЕДУПРЕЖДЕНИЕ

Опасное напряжение сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

– Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.
– Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду.
– Категорически запрещается браться за сетевую вилку мокрыми руками.
– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.
- Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.

Регулярно контролируйте устройство и кабель на предмет повреждений. При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шредер и вытащите штепсель из розетки.

– Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам наших авторизованных партнеров.

Адреса сервисных центров см. стр. 160.

Внимание Опасность из-за неверного использования

Используйте оборудование только согласно указаниям главы «Использование по назначению».

3 Общий вид

1 Указания по технике безопасности
2 Загрузочное отверстие для компакт- дисков
3 Защитный элемент/защита от осколков
4 Блок управления и индикации
5 Заводская табличка
6 Резервуар
7 Приемная щель для бумаги и кредитных карт
8 Фотоэлемент

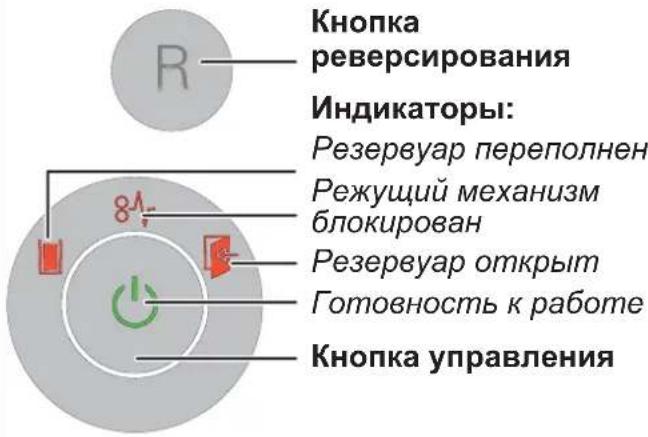

Органы управления и индикации

4 Объем поставки

• Шредер упакованный в картонный ящик
• Провод для подключения к сети
  • 5 сборных мешков
• 1 мешок для компакт-дисков для аппаратов с шириной резки 3,9, 5,8 и 4,5×30 мм
• 1 бутылка (50 мл) специального масла для режущего блока (только при нарезке на частицы)
• Инструкция по эксплуатации

Принадлежность

• 10 сборных мешков арт. № 1.661.995.150
- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 160.

5 Управление

ПРЕДУПРЕЖДЕНИЕ

Перед включением машины убедитесь в соблюдении всех указаний по безопасности.

Включение шредера

• Вставьте вилку устройства в подходящую розетку.
• Сетевой выключатель на задней стенке шредера установить в положение «І».
  • Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

Уничтожение бумаги

• При подаче бумаги фотореле автоматически запускает режущий механизм.

  Через 2 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

При уничтожении большого количества бумаги Вы можете откинуть защитный элемент вверх. Благо-

даря этому обеспечивается более легкий доступ к приемной щели.

Уничтожение компакт-дисков

(только с шириной резки 5,8 мм, 3,9 мм, 4,5x30 мм)

• Вводите материал только через загрузочную прорезь защитного элемента (защита от осколков).

Для чистосортной сортировки уничто- женного материала Вы можете использо- вать входящий в объ- ем поставки мешок для компакт-дисков.

Уделяйте особое внимание охране окружающей среды и раздельно утилизируйте различные материалы.

Уничтожение кредитных карт

(только с шириной резки 5,8 мм, 3,9 мм, 4,5x30 мм, 1,9x15 мм)

При ширине резки 5,8 мм, 3,9 мм, 4,5x30 мм водите карты через прорезь для компакт-дисков. В машинах с шириной резки 1,9x15 мм помещайте пластиковые карты в отверстие для подачи бумаги.

Выключение шредера

• Нажмите кнопку управления.

Загорается индикатор «Готовность к работе».
- Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количеств бумаги Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Пуск: нажимайте кнопку управления в течение 3 секунд

Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители. Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Индикация	Неисправность	Устранение неисправности
Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.▸ Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
	Резервуар переполнен	Опорожните резервуар.Указание:Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм.
	Резервуар открыт	Установите резервуар должным образом в нижний шкаф.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряжение сети!

Выключите шредер и вытащи- те штепсель из розетки.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

Смазывайте режущий механизм маслом при уменьшении производи- тельности, возникнове- нии шумов или после

каждого опорожнения сборного резервуара (только при нарезке на частицы):

Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в не- прерывном режиме без подачи бумаги примерно на 10 с.

  Бумажная пыль и частички удаляются.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения безопасности

и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Технические данные

Тип резки	Нарезка на полоски		Нарезка на частицы
Ширина резки (мм)	5,8	3,9	4,5 x 30	1,9 x 15	0,78 x 11	1 x 5
Класс безопасности DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Производительность* (листов) DIN A4	70 г/м280 г/м2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16	11 - 139 - 11	76
Вес	18 кг		20,5 кг
Скорость резки	65 мм/с
Рабочая ширина	240 мм
Электропитание	230 В, 50 Гц		110 В - 120 В, 60 Гц		220 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	500 Вт
Энергопотребление в режиме ожидания	< 2 Вт / ч
Режим работы	Непрерывный режим
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10 °C до +25°Cмакс. 90 %, без конденсациимакс. 2000 м
Размеры Ш × В × Г (мм)	395 x 317 x 605
Объем сборного резервуара	34 л
Уровень звукового давления(холостой ход/полная нагрузка)	56 дБ(А) / 59 - 63 дБ(А)
Уровень звуковой мощности с оценкой А (звуковое давление на холостом ходу)	64,7 дБ

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
  • Директива по электромагнитной совместимости 2004/108/EC
• Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.
