Τύπος προϊόντος	Καταστροφέας εγγράφων διασταυρούμενης κοπής
Μάρκα	HSM
Μοντέλο	HSM 1782
Μορφή κοπής	Σωματίδια (διασταυρούμενη κοπή) 4 x 40 mm
Χωρητικότητα κοπής (A4 70g/m²)	Έως 8 φύλλα ταυτόχρονα
Όγκος κάδου	20 λίτρα
Διαστάσεις (Μ x Π x Υ)	350 x 250 x 500 mm
Βάρος	4,5 κιλά
Ηλεκτρική τροφοδοσία	230 V / 50 Hz
Ισχύς	200 W
Επίπεδο θορύβου	55 dB (A)
Επίπεδο ασφαλείας	P-2 (DIN 66399)
Λειτουργίες	Εμπρός/πίσω κίνηση, αυτόματη διακοπή, διαφανής κάδος
Συντήρηση και καθαρισμός	Λίπανση των λεπίδων κάθε 30 λεπτά χρήσης
Ασφάλεια	Προστασία από υπερφόρτωση και υπερθέρμανση
Ανταλλακτικά και επισκευασιμότητα	Λεπίδες κοπής, γρανάζια, κινητήρας διαθέσιμα
Γενικές πληροφορίες	Χρήση γραφείου / προσωπική, χρώμα λευκό/γκρι

Συχνές ερωτήσεις - HSM1782 HSM

Τι να κάνω αν ο καταστροφέας εγγράφων μπλοκάρει;

Χρησιμοποιήστε την όπισθεν για να απελευθερώσετε τα φύλλα. Αν αυτό δεν είναι αρκετό, σβήστε τη συσκευή, αποσυνδέστε την και αφαιρέστε προσεκτικά τα μπλοκαρισμένα χαρτιά. Ποτέ μην ασκείτε βία.

Πώς να λιπάνετε τις λεπίδες του HSM 1782;

Εφαρμόστε ειδικό λάδι καταστροφέα σε όλο το πλάτος των λεπίδων κάθε 30 λεπτά χρήσης. Λειτουργήστε τη συσκευή προς τα εμπρός χωρίς χαρτί για να κατανεμηθεί το λάδι.

Ποια είναι η μέγιστη προτεινόμενη χωρητικότητα φύλλων;

Το HSM 1782 μπορεί να κόψει έως 8 φύλλα A4 70 g/m² σε μία μόνο διέλευση. Πέρα από αυτό, υπάρχει κίνδυνος μπλοκαρίσματος.

Πώς αδειάζω τον κάδο;

Τραβήξτε τον κάδο προς τα εμπρός. Είναι διάφανος για να βλέπετε το επίπεδο πλήρωσης. Αδειάζετε τακτικά για να αποφύγετε μπλοκαρίσματα.

Τι σημαίνει το κόκκινο φως που ανάβει;

Το κόκκινο φως υποδηλώνει υπερθέρμανση ή υπερφόρτωση. Αφήστε τη συσκευή να κρυώσει για 15 λεπτά πριν δοκιμάσετε ξανά.

Μπορώ να καταστρέψω συνδετήρες ή συνδετικά;

Ναι, το HSM 1782 μπορεί να καταστρέψει συνδετήρες, συνδετικά και πιστωτικές κάρτες. Αφαιρέστε τα ντοσιέ για να αποφύγετε ζημιά στις λεπίδες.

Ποιο είναι το επίπεδο θορύβου του καταστροφέα;

Το επίπεδο θορύβου είναι περίπου 55 dB (A), το οποίο είναι σχετικά αθόρυβο για γραφείο.

Πώς καθαρίζω το εξωτερικό της συσκευής;

Αποσυνδέστε τη συσκευή και χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό. Μη χρησιμοποιείτε λειαντικά ή διαλύτες.

Πού μπορώ να αγοράσω ανταλλακτικά για το HSM 1782;

Τα ανταλλακτικά είναι διαθέσιμα από εξουσιοδοτημένους αντιπροσώπους HSM ή στο διαδίκτυο. Οι κωδικοί αναγράφονται στο τεχνικό εγχειρίδιο.

Γιατί σταματά η συσκευή κατά τη χρήση;

Αυτό μπορεί να οφείλεται σε θερμική υπερθέρμανση, υπερφόρτωση χαρτιού ή γεμάτο κάδο. Ελέγξτε αυτά τα σημεία και αφήστε να κρυώσει αν χρειαστεί.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HSM1782 HSM

1 Ενδεδειγμένη χρήση, παροχή εγγύησης

Αφαιρέστε το δοχείο κομμένων χαρτιών και κοιτάξτε στην ετικέτα τύπου στην κεφαλή κοπής (βλ. σημείο 5 Επισκόπηση) για να βρείτε το πλάτος κοπής και την ηλεκτρική τάση με τα οποία λειτουργεί ο καταστροφέας εγγράφων. Προσέξτε τα σχετικά σημεία στο εγχειρίδιο λειτουργίας.
Ο καταστροφέας εγγράφων προορίζεται αποκλειστικά για την καταστροφή χαρτιού. Ανάλογα με το είδος κοπής μπορούν επίσης να καταστραφούν μικρές ποσότητες των ακόλουθων υλικών:

Μέγεθος κοπής (mm) 5,8 3,9	4,5x30	1,9	x15
Πιστωτικές κάρτες ● ● ●	●
Δίσκοι CD ● ● ●

Ο ανθεκτικός κοπτικός μηχανισμός δεν επηρεάζεται από συνδετήρες και σύρματα συρραπτικών. Συγκεκριμένα σε μηχανήματα με πλάτος κοπής 1x5mm τα χαρτιά δεν επιτρέπεται να έχουν μεταλλικούς συνδετήρες.

Η εγγύηση για τον καταστροφέα εγγράφων διαρκεί 3 χρόνια. Ανεξάρτητα από την ευθύνη εγγύησης ισχύει μια εγγύηση για συμπαγείς χαλύβδινους άξονες κοπής HSM των καταστροφέων για τη συνολική διάρκεια ζωής της συσκευής (HSM Lifetime Warranty). Από αυτό εξαιρούνται οι καταστροφείς εγγράφων με πλάτος κοπής 0,78x11 mm και 1x5 mm. Η φθορά τριβής, οι ζημιές από какό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

Η HSM εγγυάται την παράδοση ανταλλακτικών μέχρι και γα 10 χρόνια μετά το πέρας παραγωγής αυτού του μοντέλου.

Υπόδειξη: Οι καταστροφείς εγγράφων με κοπτικό μηχανισμό σωματιδίων διατίθενται κατ' επιλογή και με μία συσκευή για αυτόματη λίπανση του μηχανισμού κοπής. Μελετήστε επίσης το συνημμένο εγχειρίδιο του λαδικού, εφόσον η συσκευή είναι εξοπλισμένη με λαδικό.

2 Υποδείξεις ασφαλείας

Ταξινόμηση

Υπόδειξη ασφαλείας	Επεξήγηση
ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ	Η μη τήρηση της προειδοποίησης μπορεί να συνεπάγεται ακόμη και σοβαρούς τραυματισμούς.
ΠΡΟΣΟΧΗ	Η μη τήρηση της υπόδειξης μπορεί να συνεπάγεται υλικές ζημιές.

Πριν από την έναρξη λειτουργίας του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργίες. Φυλάξτε το για μελλοντική

χρήση και παραδώστε το σε τυχόν μελλοντικούς χρήστες. Τηρείτε τις υποδείξεις ασφαλείας του καταστροφέα εγγράφων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνοι για παιδιά και για άλλα άτομα!

Το μηχάνημα δεν επιτρέπεται να χρησιμοποιείται από άτομα με περιορισμένες φυσικές, κινητικές ή νοητικές ικανότητες (ούτε από παιδιά κάτω των 14 ετών), ούτε

και από άτομα χωρίς σχετική εμπειρία ή γνώσεις, εκτός εάν αυτά τα άτομα επιτηρούνται από ένα άτομο που είναι υπεύθυνο για την ασφάλεια ή εάν έχουν λάβει οδηγίες από αυτό για τον τρόπο χρήσης της συσκευής. Τα παιδιά πρέπει να επιτηρούνται ώστε να είστε σίγουροι πως δεν παίζουν με τη συσκευή. Μην αφήνετε τη συσκευή ενεργοποι-ημένη όταν αυτή δεν επιτηρείται.

Κίνδυνος τραυματισμού!

Μη βάζετε ποτέ τα χέρια σας στις σχισμές εισόδου του χαρτιού.

Κίνδυνος τραυματισμού από μάγγωμα!

Στην περιοχή του ανοίγματος εισόδου δεν επιτρέπονται τα μακριά μαλλιά, τα φαρδιά ρούχα, οι γραβάτες, τα κασκόλ, οι αλυσίδες λαιμού και καρπού κλπ. Μην βάζετε μέσα στη συσκευή υλικά τα οποία έχουν την τάση να σχηματίζουν θηλειές π.χ. ταινές, πλαστικές διαφάνειες κλπ.

Κίνδυνος τραυματισμού από θραύσματα!

Οδηγήστε τα CD μέσω της εγκοπής στο στοιχείο ασφαλείας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικίνδυνη ηλεκτρική τάση!

Από την εσφαλμένη μεταχείριση της συσκευής μπορεί να προκληθεί ηλεκτροπληξία.

• Πριν από τη σύνδεση του φις στην πρίζα ελέγξτε αν η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.
• Ο ρευματολήπτης σύνδεσης στην πρίζα πρέπει να είναι εύκολα προσιτός.
• Μέσα στη συσκευή δεν επιτρέπεται να χυθεί νερό. Μη βυθίζετε ούτε το καλώδιο ούτε το ρευματολήπτη μέσα σε νερό.
• Ποτέ μην πιάνετε το ρευματολήπτη καλωδίου με υγρά χέρια.
• Ποτέ μην αποσυνδέετε το ρευματολήπτη από την πρίζα τραβώντας το καλώδιο. Πρέπει να πιάνετε μόνο από το ρευματολήπτη.
• Χρησιμοποιείτε τη συσκευή μόνο σε ξη- ρούς εσωτερικούς χώρους. Ποτέ μη λει- τουργείτε τη συσκευή σε υγρούς χώρους ή στη βροχή.

Ελέγχετε τακτικά τη συσκευή και το καλώδιο για φθορές. Σε περί- πτωση ζημιάς ή προβληματικής λειτουργίας καθώς και πριν μετα- κινήσετε ή καθαρίσετε τη συσκευή, απενεργοποιήστε την και αποσυνδέστε το ρευματολήπτη.

- Κρατάτε τη συσκευή, το ρευματολήπτη και το καλώδιο μακριά από ανοικτές εστίες και καυτές επιφάνειες. Τα ανοίγματα αερισμού πρέπει να είναι ανοικτά και να υπάρχει απόσταση από τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.

Οι εργασίες συντήρησης όπου πρέπει να αφαιρεθούν τα καλύμματα επιτρέπεται να εκτελούνται μόνο από το τμήμα εξυπηρέτησης πελατών και τους τεχνικούς σέρ- βις της HSM.

Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 160.

ΠΡΟΣΟΧΗ Κίνδυνος από λάθος χρήση

Χρησιμοποιείτε τη συσκευή μόνο σύμφωνα με τις οδηγίες του κεφαλαίου „Ενδεδειγμένη χρήση“.

3 Συνοπτικά 4 Περιεχόμενα συσκευασίας

1 Υποδείξεις ασφαλείας
2 Εγκοπή τροφοδοσίας για CD
3 Στοιχείο ασφαλείας / Προστατευτικό θραυσμάτων
4 Mováda χειρισμού και ενδείξεων
5 Πινακίδα τύπου
6 Δοχείο συγκέντρωσης
7 Άνοιγμα τροφοδοσίας για χαρτί και πι- στωτικές κάρτες
8 Фωτοκύτταρο

• Καταστροφέας εγγράφων συσκευασμένος σε κούτα
  • Καλώδιο ηλεκτρικής σύνδεσης
  • 5 σάκοι για κομμένα κομμάτια
  • 1 σάκκος CD για μηχανήματα με πλάτος κοπής 3,9, 5,8 και 4,5x30 mm
  • 1 φιάλη με ειδικό λάδι του μπλοκ κοπής (50 ml) για συσκευές με κοπή σωματιδίων
  • Οδηγίες λειτουργίας

Παρελκόμενα

• 10 σάκοι για κομμένα κομμάτια κωδικός παραγγελίας 1.661.995.150
- Ειδικό λάδι για το μπλοκ κοπής (250 ml) κωδικός παραγγελίας 1.235.997.403
Οι διευθύνσεις εξυπηρέτησης πελατών δίνονται στη σελίδα 160.

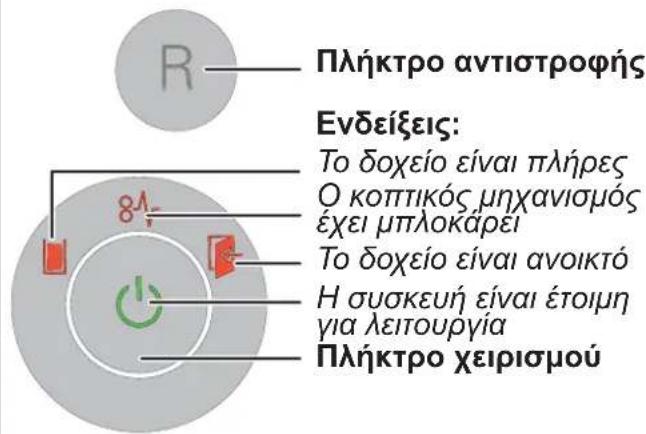

Στοιχεία χειρισμού και ενδείξεων

5 Χειρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από την ενεργοποίηση του μηχανήματος βεβαιωθείτε πως τη- ρούνται όλες οι οδηγίες ασφαλείας.

Ενεργοποίηση της συσκευής

• Συνδέστε το ρευματολήπτη του μηχανή- ματος σε μία κανονική πρίζα.
  • Фéρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «Ι».
  • Πατήστε το πλήκτρο χειρισμού.
  ▶ Ανάβει η ένδειξη «Έτοιμο για λειτουργία».

Καταστροφή χαρτιών

• Με την τροφοδοσία χαρτιού, το φωτοκύτταρο ξεκινά αυτόματα τον κοπτικό μηχανισμό.
  ▶ Περίπου μετά από 3 δευτερόλεπτα όταν το άνοιγμα τροφοδοσίας είναι πάλι ελεύθερο, η συσκευή απενεργοποιείται αυτόματα και τίθεται σε αναμονή λειτουργίας.

Για την καταστροφή μεγαλύτερων ποσοτή- των χαρτιού, μπορείτε να στρέψετε το στοιχείο ασφαλείας προς τα

πάνω. Έτσι είναι πιο εύκολα προσβάσιμο το άνοιγμα τροφοδοσίας.

Καταστροφή των CD

(μόνο στο μέγεθος κοπής 5,8 mm, 3,9 mm, 4,5x30 mm)

- Οδηγήστε τα CD μέσω της εγκοπής στο στοιχείο ασφαλείας. Αυτό σας προστατεύει από τα εκτινασσόμενα θραύσματα.

Για έναν διαχωρισμό ανά είδος του υλικού μπορείτε να χρησιμο- ποιήσετε το συνοδευτι- κό σάκκο CD.

Σεβαστείτε το περι-

βάλλον και ανακυκλώστε τα διάφορα υλικά ξεχωριστά.

Καταστροφή των πιστωτικών καρτών

(μόνο στο μέγεθος κοπής 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Οδηγήστε τις κάρτες μέσω της εγκοπής CD για μεγέθη κοπής 5,8 mm, 3,9 mm, 4,5x30 mm. Σε μηχανήματα με μέγεθος κοπής 1,9x15 mm βάλτε τις κάρτες μέσα στην υποδοχή χαρτιών.

Απενεργοποίηση της συσκευής

• Πατήστε το πλήκτρο χειρισμού.
▶ Σβήνει η ένδειξη «Έτοιμο για λειτουργία».
- Фéρτε το γενικό διακόπτη στη πίσω πλευρά του καταστροφέα στη θέση «0».

Άλλοι τρόποι λειτουργίας

• Συνεχής λειτουργία

Χρήση: Καταστροφή μεγάλων ποσοτήτων δίσκων χαρτιών Λειτουργία: Ο κοπτικός μηχανισμός λειτουργεί ασταμάτητα.

Εάν για 2 λεπτά δεν έχει εισαχθεί καθόλου υλικό, ο κοπτικός μηχανισμός απενεργοποιείται και ο καταστροφέας εγγράφων περνά σε κατάσταση ετοιμότητας για λειτουργία.

'Εναρξη: Πατήστε το πλήκτρο χειρισμού για 3 δευτερόλεπτα.

Πρόωρη διακοπή: Πατήστε το πλήκτρο χειρισμού.

• Λειτουργία αναμονής

Λειτουργία: 2 λεπτά μετά την τελευταία τροφοδοσία χαρτιού απενεργοποιούνται αυτόματα όλοι οι καταναλωτές που δεν χρειάζονται.

Η ένδειξη «Έτοιμο για λειτουργία» αναβοσβήνει σύντομα ανά τακτά χρονικά διαστήματα.

Με την τροφοδοσία χαρτιού ξεκινά ο κα- ταστροφέας εγγράφων αυτόματα.

6 Αντιμετώπιση προβλημάτων

Ένδειξη	Βλάβη Αντιμετώπιση βλάβης
8Λανάβει διαρκώς	Συμφόρηση χαρτιού	Έχετε εισάγει πάρα πολύ χαρτί.➤ Ο κοπτικός μηχανισμός λειτουργεί για μερικά δευτερόλεπτα προς τα πίσω και σπρώχνει το χαρτί προς τα έξω.Πατήστε εάν χρειαστεί το πλήκτρο αντιστροφής «R», για να αφαιρεθεί το χαρτί που έχει κολλήσει.Βάλτε τη μισή ποσότητα χαρτιού.Εισάγετε το χαρτί διαδοχικά.
	Υπερφόρτωση	To μοτέρ υπερφορτώθηκε. Πριν θέσετε τον καταστροφέα εγγράφων πάλι σε λειτουργία αφήστε τον να κρυώσει για περίπου 15 - 20 λεπτά.
Φως ανα-λαμπής	Γενική ένδειξη βλάβης	Κατά τον τεμαχισμό χαρτιών προέκυψε κάποιο σφάλμα.Αφαιρέστε το χαρτί από τη σχισμή εισαγωγής ώστε να ελευθερωθεί το φωτοκύτταρο.
[εγγτ]	Το δοχείο με το κομμένο υλικό είναι πλήρες	Αδειάστε το δοχείο με το κομμένο υλικό.Υπόδειξη:Εάν πριν από την αφαίρεση του δοχείου πατήσετε σύντομα το πλήκτρο αντιστροφής, τότε ένα μέρος του κομμένου υλικού κοπής θα επιστέψει μέσα στον κοπτικό μηχανισμό.
[εγψs]	Το δοχείο είναι ανοικτό	Τοποθετήστε το δοχείο με το κομμένο υλικό σωστά μέσα στη βάση.

7 Καθαρισμός και συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επικίνδυνη ηλεκτρική τάση!

Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φίς από την πρίζα.

Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή.

Λιπαίνετε τον κοπτικό μηχανισμό όταν μειωθεί η απόδοση κοπής, δημι- ουργούνται θόρυβοι ή μετά από κάθε άδειασμα του δοχείου κομμένων τεμαχίων (μόνο για κοπή τεμαχίου):

Για το σκοπό αυτό χρησι- μοποιείτε μόνο το ειδικό λάδι μπλοκ κοπής της HSM:

• Μέσα από το άνοιγμα εισόδου του χαρτιού ψεκάστε ειδικό λάδι στους κυλίνδρους κοπής καθόλο το πλάτος.
• Λειτουργήστε για 10 δευτερόλεπτα τον κοπτικό μηχανισμό χωρίς χαρτιά σε διαρκή λειτουργία.
  Η χαρτόσκονη και τα σωματίδια ξεκολ- λούν και φεύγουν.

8 Απόρριψη / Ανακύκλωση

Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν διάφορα πολύτιμα υλικά, αλλά και επικίνδυνες ουσίες, που είναι απαραίτητες για τη λειτουργία και την ασφάλεια. Αν γίνει λανθασμένη απόρριψη ή μεταχείριση, αυτές οι ουσίες μπορεί να είναι επικίνδυνες για την υγεία και το περιβάλλον. Ποτέ μην πετάτε τις παλιές συσκευές στα απορρίμματα. Τηρείτε τους ισχύοντες κανονισμούς και χρησιμοποιείτε τα σημεία συλλογής για την επιστροφή και ανακύκλωση των ηλεκτρικών και ηλεκτρονι- κών παλιών συσκευών. Επίσης και όλα τα υλικά συσκευασία πρέπει να απορρίπτονται με σεβασμό προς το περιβάλλον.

9 Τεχνικά στοιχεία

Είδος κοπής Λωρίδες Κοπή τεμαχίου
Μέγεθος κοπής (mm) 5,8 3,9 4,5 x 30 1,9 x 15	0,78 x 11	1 x 5
Βαθμός ασφαλείας DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Απόδοση κοπής* (φύλλα) DIN A4 70 g/m280 g/m2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16	11 - 139 - 11	76	54
Βάρος	18 kg		20,5 kg
Ταχύτητα κοπής	65 mm/s
Πλάτος εργασίας	240 mm
Σύνδεση	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Μέγιστη ισχύς για μέγιστο αριθμό φύλλων	500 W
Κατανάλωση ρεύματος σε κατάσταση ετοιμότητας	< 2 Wh
Τρόπος λειτουργίας	Συνεχής λειτουργία
Συνθήκες περιβάλλοντος σε λειτουργία:ΘερμοκρασίαΣχετική υγρασίαΥψόμετρο (NN)	-10°C έως +25°Cmax. 90%, χωρίς συμπύκνωσηmax. 2.000 m
Διαστάσεις ΠxYxB (mm)	395 x 317 x 605
Όγκος του δοχείου συλλογής	34 l
Στάθμη πίεσης θορύβου(λειτουργία χωρίς φορτίο / Υπό φορτίο)	56 dB (A) / 59 - 63 dB (A)
Ένταση θορύβου αξιολόγησης A (LWAd λειτουργία χωρίς φορτίο)	64,7 dB

* Ο μέγιστος αριθμός φύλλων (DIN A4, 70 g/m² ή 80 g/m²), τροφοδοσία κατά μήκος, που μπορούν να τεμαχιστούν σε μία δόση. Ο προσδιορισμός των αναφερόμενων στοιχείων ισχύος γίνεται με καινούργιο, λαδωμένο μηχανισμό κοπής και με ψυχρό μοτέρ. Μια πιο αδύνατη ηλεκτρική τάση ή μια άλλη συχνότητα από ότι αναγράφεται μπορεί να οδηγήσει σε πιο χαμηλή απόδοση φύλλων και σε μεγαλύτερο θόρυβο λειτουργίας. Ανάλογα με τη δομή και τις ιδιότητες του χαρτιού καθώς και το είδος τροφοδοσίας η απόδοση φύλλων μπορεί να διαφέρει.

Ο καταστροφέας εγγράφων εκπληρώνει τους σχετικούς κανονισμούς εναρμόνισης της Ευρωπαϊκής Ένωσης:

• Οδηγία χαμηλής τάσης 2006/95/EK
• Οδηγία ΗΜΣ 2004/108/ΕΚ
• Οδηγία RoHS 2011/65/EE

Η δήλωση συμμόρφωσης ΕΕ μπορεί να ζητηθεί από τον κατασκευαστή.
