HSM1782 - Evrak imha makinesi HSM - Ücretsiz kullanım kılavuzu

Ürün Tipi	Çapraz kesimli belge imha makinesi
Marka	HSM
Model	HSM 1782
Kesim Formatı	4 x 40 mm parçacıklar (çapraz kesim)
Kesim Kapasitesi (A4 70g/m²)	Tek seferde 8 sayfaya kadar
Sepet Hacmi	20 litre
Boyutlar (G x D x Y)	350 x 250 x 500 mm
Ağırlık	4,5 kg
Elektrik Beslemesi	230 V / 50 Hz
Güç Tüketimi	200 W
Ses Seviyesi	55 dB (A)
Güvenlik Seviyesi	P-2 (DIN 66399)
Özellikler	İleri/geri hareket, otomatik duruş, şeffaf sepet
Bakım ve Temizlik	Her 30 dakikada bir bıçakların yağlanması
Güvenlik	Aşırı yük ve aşırı ısınmaya karşı koruma
Yedek Parçalar ve Onarılabilirlik	Kesme bıçakları, dişliler, motor mevcuttur
Genel Bilgiler	Ofis/kişisel kullanım, renk beyaz/gri

Sık sorulan sorular - HSM1782 HSM

Ne yapmalıyım belge imha makinesi sıkışırsa?

Kağıtları çıkarmak için geri vitesi kullanın. Bu yeterli olmazsa, cihazı kapatın, fişini çekin ve sıkışmış kağıtları dikkatlice elle çıkarın. Asla zorlamayın.

HSM 1782'nin bıçakları nasıl yağlanır?

Her 30 dakikada bir bıçakların tüm genişliğine çizgi şeklinde özel imha makinesi yağı uygulayın. Yağı dağıtmak için cihazı kağıtsız olarak ileri vitese alın.

Önerilen maksimum sayfa kapasitesi nedir?

HSM 1782, tek seferde 70 g/m² A4 8 sayfaya kadar kesebilir. Aşarsa sıkışma riski vardır.

Sepet nasıl boşaltılır?

Sepeti öne doğru çekin. Doluluk seviyesini görmek için şeffaftır. Sıkışmaları önlemek için düzenli olarak boşaltın.

Yanan kırmızı ışık ne anlama gelir?

Kırmızı ışık aşırı ısınma veya aşırı yük olduğunu gösterir. Tekrar denemeden önce cihazı 15 dakika soğumaya bırakın.

Zımba veya ataş imha edebilir miyim?

Evet, HSM 1782 zımba, ataş ve kredi kartlarını imha edebilir. Bıçaklara zarar vermemek için klasörleri çıkarın.

İmha makinesinin ses seviyesi nedir?

Ses seviyesi yaklaşık 55 dB (A)'dır, bu bir ofis için nispeten sessizdir.

Cihazın dış yüzeyi nasıl temizlenir?

Cihazı fişten çekin ve hafif nemli yumuşak bir bez kullanın. Aşındırıcı ürünler veya çözücüler kullanmayın.

HSM 1782 için yedek parçalar nereden satın alınır?

Yedek parçalar, yetkili HSM satıcılarından veya çevrimiçi olarak temin edilebilir. Referanslar teknik kılavuzda belirtilmiştir.

Cihaz kullanım sırasında neden durur?

Bu, termal aşırı ısınma, kağıt aşırı yükü veya dolu sepetten kaynaklanabilir. Bu noktaları kontrol edin ve gerekirse soğumaya bırakın.

KULLANIM KILAVUZU HSM1782 HSM

1 Maksadına uygun kullanım, garanti

Kesilen malzeme haznesini çıkartın ve kesme başındaki tip plakasına bakarak (bkz. Bölüm 5 Genel Bakış), evrak imha makinenizin şebeke gerilimine ve kesim genişliğine bakın. Kullanım kılavuzundaki ilgili noktalara dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 5,8 3,9 4,5x30 1,9x15
Kredi kartları● ●					●
CD'ler ● ●

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece kesim genişliği 1x5 mm olan makinelerde kağıtta zımba veya ataş bulunmamalıdır.

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Burada kesim genişlikleri 0,78x11 mm ve 1x5 mm olan evrak imha makineleri birer istisnadır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığı, verdiğimiz garanti geçersizdir.

HSM bu modelin üretiminin sona ermesinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

Uyarı: Parçacık kesme mekanizması olan evrak imha makinesi ile birlikte opsiyon olarak bir otomatik kesme mekanizması yağlama cihazı da sunulmaktadır. Eğer makinenizde varsa, birlikte verilen yağlama makinesi dokümanlarını da göz önünde bulundurunuz.

2 Güvenlik uyarılar

Siniflandırma

Emniyet uyarısıAçıklama
	İkazın dikkate alın-maması yaralanma ve can kaybı tehli-kesi oluşturabilir.
İkaz	Uyarıya uyulmaması cihazda hasarlar oluşturabilir.

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin. Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

UYARI

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki
çocuklar da dahil olmak üzere,
fiziksel, duyusal ve ruhsal özür-
lü veya bilgi ve/veya deneyim
eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir. Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

UYARI

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluştura-bilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Kıymıklarla yaralanma tehlikesi!

CD'leri güvenlik elemanındaki yarıktan geçiriniz.

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
• Şebeke fişine kolay erişilmesine dikkat edin.
• Evrak imha makinesinin içine su girmemelidir. Şebeke kablosunu ve fişini suya batırmayınız.
  – Şebeke fişine ıslak ellerle dokunmayınız.
• Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.
• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.

Cihazda ve kablosunda düzenli hasar kontrolü yapınız. Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya ni değiştirirken veya temizlerken ve şebeke fişini çekin.

- Cihazı, şebeke fişini ve şebeke kablo-sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezleri-nin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknis-yenleri tarafından yapılmalıdır.

Müşteri hizmeti adresleri için, bkz. sayfa 160.

ikaz

Hatalı kullanımdan kaynaklanan tehlike

Bu makine sadece „Amacına Uygun Kullanım“ bölümünde verilen bilgilere göre kullanılmalıdır.

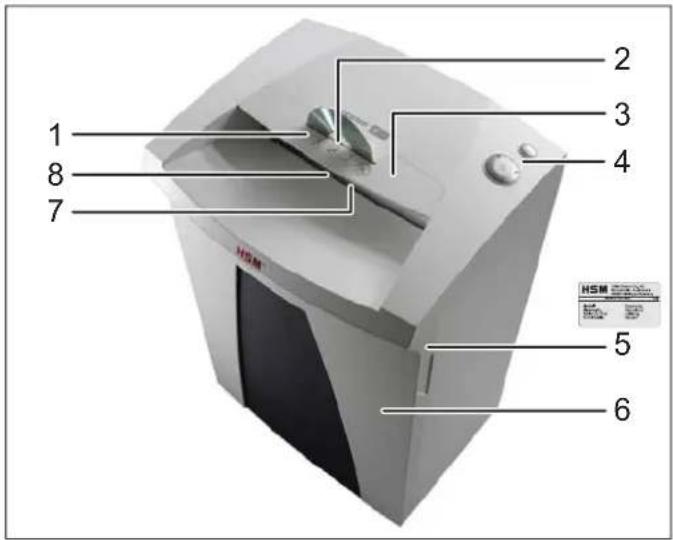

3 Genel bakış

1 Güvenlik uyarıları
2 CD besleme deligi
3 Güvenlik elemanı / parçacıklara karşı korunma
4 Kontrol ve gösterge ünitesi
5 Tip etiketi
6 Kesilen malzeme haznesi
7 Kağıt ve kredi kartı besleme açıklığı
8 Işikli bariyer

4 Teslimat içeriği

• Evrak imha makinesi olarak bir karton içerisinde
• Şebeke bağlantı kablosu
  • 5 Kesilen malzeme torbaları
• Kesme genişliği 3,9, 5,8 ve 4,5x30 mm olan makinelerde 1 CD torbası
• 1 şişe özel kesme bloğu yağı (50 ml), partikül kesim işlevli makineler için
• Kullanım kılavuzu

Aksesuar

• 10 Kesilen malzeme torbaları Sip. No. 1.661.995.150
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

Müşteri hizmeti adresleri için, bkz. sayfa 160.

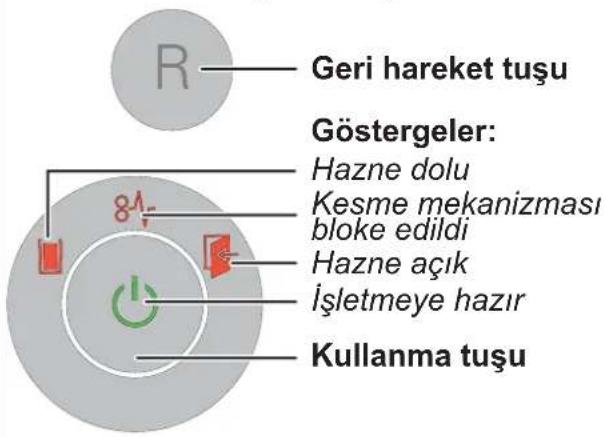

Kontrol ve gösterge elemanları

5 Kullanılması

UYARI

Makineyi çalıştırmadan önce, tüm güvenlik uyarlarına dikkat edildiğinden emin olun.

Evrak imha makinesinin çalıştırılması

• Makinenin şebeke fişini kurallara uygun olarak monte edilmiş bir prize takın.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «I» konumuna getirin.
• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası yanar.

Kağıt imhası

• Kağıt yerleştirildiğinde, kesme mekanizmasının ışıklı bariyeri çalışmaya başlar.
  ▶ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 2 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.

Çok miktarda kağıt imha etmek için, emniyet elemanını yukarıya katlayabilirsiniz. Bu sayede besleme açıklığına daha kolay erişilir.

CD'lerin imha edilmesi

(sadece 5,8 mm, 3,9 mm, 4,5x30 mm büyüklüğünde)

- CD>leri güvenlik elemanındaki yarıktan geçiriniz. Bu sayede etrafa yayılan parçacıklardan korunursunuz.

İmha edilen malzemelerin cinsine göre ayrılması için birlikte verilen CD torbası kullanılabilir.

Lütfen çevrenizi koru-

yun ve farklı malzemeleri ayriştirarak atık toplamaya kazandırınız.

Kredi kartlarının imhası

(sadece 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm büyüklüğünde)

5,8 mm, 3,9 mm, 4,5x30 mm boyunda kesmek için, kartı CD aralığından geçirin. Kesim boyları 1,9x15 mm olan makinelerde kartları kağıt beslemesine verin.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası söner.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.

Diğer çalışma modları

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır.

2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer.

Başlama: Kullanma tuşuna 3 saniye basın.

Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır.

«İşletmeye hazır» lambası kısa aralıklarla yanıp söner.

Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

6 Arıza giderme

Gösterge Arıza Arıza giderme
Sürekli ışık	Kağıt birikmesi	Bir seferde çok fazla kağıt yerleştirdiniz.➢ Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.• Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.• Kağıt istifini yarıya indirin.• Kağıtları arka arkaya yerleştirin.
	Aşırı yüklenme	• Motorda aşırı yüklenme var. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 10 - 15 dakika soğumasını bekleyin.
Yanıp sönen lamba	Genel arıza gösterge-leri	• Kağıt imha ederken bir hata oluştu.Işıklı bariyerin önünün serbest olması için kağıdı giriş deliğinden dışarıya çekin.
	Kesilen malzeme haznesi dolu.	• Kesilen malzeme haznesini boşaltın.Uyarı:Hazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda,kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir.
	Hazne açık	• Kesilen malzeme haznesini alt dolaba doğru bir şekilde yerleştirin.

7 Temizlik ve bakım

UYARI
Tehlikeli şebeke gerilimi!

Evrak imha makinesini kapatın ve şebeke fişini çekin.

Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yapar- ken cihazın içine su girmemelidir.

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşalttıktan sonra, kesme mekanizması daima yağlanmalıdır (sadece partikül keserken):

Sadece HSM kesme bloğu özel yağı kullanınız:

- Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.

- Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.

▶ Kağıt tozları ve partiküller çözülür.

8 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda ci-hazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

9 Teknik bilgiler

Kesme tipi	Şerit genişliği		Partikül kesimi
Kesim boyu (mm) 5,8 3,9 4,5 x 30 1,9 x 15 0,78 x 11 1 x 5
Güvenlik seviyesi DIN 66399 P-2 / O-2	T-2 / E-2	P-2 / O-2 T-2 / E-2	P-4 / O-3 T-4 / E-3 F-1	P-5 / T-5 E-4 / F-2	P-6 / F-3	P-7 / F-3
Kesme gücü* (Yaprak) DIN A4 70 g/m 2 80 g/m 2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16	11 - 139 - 11	76	54
Ağırlık	18 kg		20,5 kg
Kesme hızı	65 mm/s
Çalışma genişliği	240 mm
Bağlantı	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Kapasite maks. yaprak sayısında	500 W
Enerji tüketimi stand-by modunda	< 2 Wh
İşletme modu	Sürekli işletme
İşletmedeki ortam koşulları:Sıcaklıkbağıl nemDeniz seviyesinden yükseklik	-10°C ile +25°C arasımaks. % 90, yoğuşmasızmaks. 2.000 m
Boyutlar G x D x Y (mm)	395 x 317 x 605
Toplama haznesinin hacmi	34 l
Emisyon ses basıncı seviyesi(boşta çalışırken / yük altında)	56 dB (A) / 59 - 63 dB (A)
A- değerlendirmeli ses gücü seviyesi (rö-lantideki LWAd değeri)	64,7 dB

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2006/95/AB
• EMU Direktifi 2004/108/AB
• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.
