BRUKSANVISNING HSM1569 HSM

svenska: Dokumentförstörare HSM Classic 411.2 67

suomi: Paperinsilppuri HSM Classic 411.2 75

norsk: Makuleringsmaskin HSM Classic 411.2 83

- Tryk kort på tasten:

Maskiner med partikelsnit:

1 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följan- de material:

Skärstorlek (mm)	3,9	5,8	1,9	x15	3,9	x50
Kreditkort, CD-skivor, USB-stickor	●		●			●
Disketter ● ● ●
DAT-kassetter ●

Det robusta skärverket skadas inte av häftklammer eller gem. Om en maskin med säkerhetsnivå HS Level 6 (1 x 5 mm) används, får papperet dock inte ha några häftklammer eller gem.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin finns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Med undantag av dokumentförstörare med säkerhetsnivå 5 och HS-nivå 6. Garantin gäller inte för sitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Anvisning: Dokumentförstörare med cross-cut skärverk erbjuds även med en anordning för automatisk smörjning av skärverket (tillval). Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

Säkerhetsanvisning		Förklaring
NING	Om du ignorerar varningar finns det risk för personskador.
Observera		Om du ignorerar hänvisningen finns det risk för materi-ella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

WARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfaren-

het och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

svenska

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skandor - splitter!

Splitterskyddet på maskiner med cross cut fungerar endast när säkerhetsdelen täcker över inmatningsöppningen för papper. Mata endast in hårdå kreditkort, CD-skivor, disketter eller DAT-kassetter genom inkastöppningarna.

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
  – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
• Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

Kontrollera apparaten och kabeln regelbundet så att de inte är ska-dade. Om dokumentförstöraren uppvisar skador eller inte funge-rar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

- Låt inte apparaten, nätkontakten och nät-kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner.

Kundtjänstadresser, se sidan 92.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

3 Översikt

1 Inspektionslucka
2 Inmatningsöppning för papper Säkerhetsdel / splitterskydd
3 Säkerhetsanvisningar
4 Huv
5 Folietangenter
6 Huvudströmbrytare
7 Typskylt
8 Varningsdekal
9 Underskåp
10 Bockrulle
11 Brytrulle
12 Lucka

Folietangenter

Startknappen

används för att starta dokumentförstöraren. Skärverket förflyttas i inmatningsriktningen.

Stoppknappen

används för att stanna skärverket. Dokumentförstöraren är i standbyläge.

Reverseringsknappen

används för att ändra skärverkets riktning (bakåt).

Driftklar

grön lysdiod

Säck full

röd lysdiod

Pappersstopp – elmotorn överbelastad

röd lysdiod

Dörr eller inmatningslucka öppen

röd lysdiod

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning, kartong på poolpall försedd med förpackningsband
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket I
• Bruksanvisning

Tillbehör

• 5 st sidoveckade säckar Beställnr. 1.442.995.100
• Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 92.

5 Idrifttagande

- Lossa transportsäkringens vingskruvar.

• Öppna luckan på dokumentförstöraren.

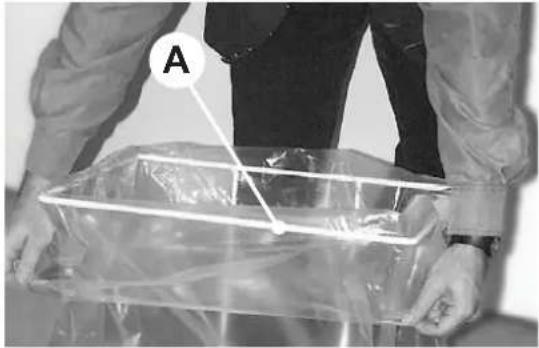

  • Ta ut ramen (A) och ta fram en sopsäck.
• Sätt fast sopsäcken på ramen och vik säcken runt den övre kanten med cirka 20 cm.

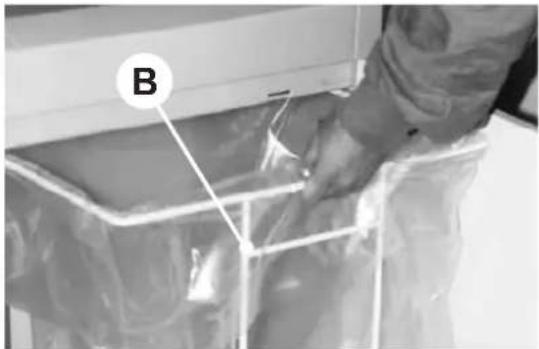

- Skjut in ramen (bygel B pekar mot skåpets framsida) i styrskenan igen.

• Stäng luckan på dokumentförstöraren.
• Anslut nätkontakten till ett korrekt installerat uttag.

6 Handhavande

WARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

- Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „I“.

▶ Den gröna LED lyser.
▶ Dokumentförstöraren är driftklar.

Skärning av papper

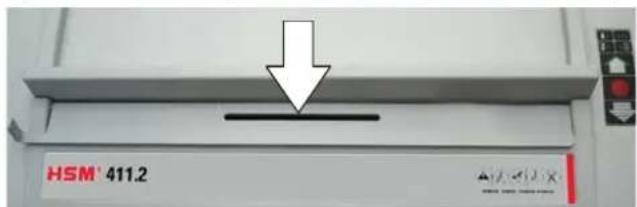

• Mata in papper (skärproduktivitet se „Tekniska data“).
  Söndertuggningen startas via en fotocell i inmatningsöppningen.
  När inmatningsöppningen är fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Dokumentförstöraren kan även startas med den gröna pilknappen:

- Kort tryckning:

Skärverket startar.

Automatiskt stopp ca 3 s efter den sista pappersinmatningen, eller manuell avstängning med stopp-knappen.

• Lång tryckning (längre än 2 s):

Ständig körning utan fotocell-funktion.

Skärverket går tills det stängs av med stopp-knappen.

Frånslagning av dokumentförstöraren

- Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

Skärning av CD-skivor, disketter eller DAT-kassetter:

Fäll ned säkerhetsdelen (endast för skärstorlek 3,9x50 mm och 1,9x15 mm), ställ maskinen på ständig körning och mata in materialet genom inkastöppningen.

endast vid skärstorlek

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Disketter Kreditkort + CD-skivor

endast vid skärstorlek 3,9x50 mm

DAT-kassetter

I stimlare matas CD-skivor, kreditkort eller kassetter in direkt i inmatningsöppningen för papper.

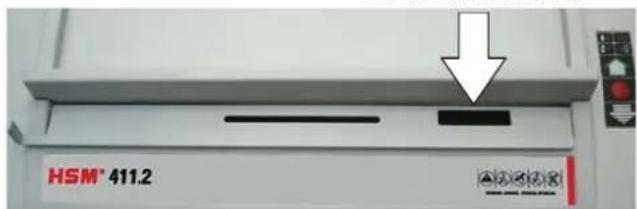

Förstöra USB-stickor (endast maskiner med skärstorlek 5,8, 3,9, 3,9 x 50, 1,9 x 15 mm)

Mata in USB-stickorna i mitten av pappers-inmatningen.

7 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

▶ Dokumentförstöraren blockerad.
▶ Den röda lysdioden (LED) på folietangentbordet blinkar.
▶ Dokumentförstöraren backar automatiskt.

OBSERVERA!

Tryck inte den streckade pilknappen och den gröna pilknappen växelvis framåt-bakåt. Skärverket kan skadas.

- Drag ut papperet ur pappersinmatningsöppningen.

Om inte allt material matas ut:

• Tryck den streckade piltangen- ten.
  ▶ Papperet skjuts ut.
• Tag ut papperet.
• Dela pappersstapeln i två delar.
• Fortsätt att mata in papper.

Elmotor överhettad

▶ Symbolen på manöverpanelen lyser rött.
▶ Dokumentförstöraren stoppas automatiskt.
- Låt dokumentförstöraren avkyla i ca 15-20 minuter.

Lucka öppen

▶ Symbolen på manöverpanelen lyser rött.
▶ Dokumentförstöraren stoppas automatiskt.
- Stäng frontlukkan.

Märk

Om dörren öppnas när skärverket är igång måste dokumentförstöraren startas med den gröna knappen igen när dörren har stängts.

Uppsamlingssäcken full

▶ Symbolen på manöverpanelen lyser rött.
▶ Dokumentförstöraren stoppas automatiskt.

OBSERVERA!

Töm alltid uppsamlingssäcken när den är full, annars kan det uppstå funktionsstörningar på skärverket om ytterligare skärningar aktiveras.

Märk

Skärverket kan reverseras (knapp "retur" (bakåt)) även när behållaren är full.

- Byt uppsamlingssäcken.

Vid andra typer av störningar, kontrollera följande innan du kontaktar kundtjänst:

– Är motorn överbelastad?

Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

- Täcker pappersdamm för fotocellen?

Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.

8 Rengöring och underhåll

Stäng av dokumentförstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera dörrbrytarens funktion

WARNING

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

• Stick in nätkontakten och slå på dokumentförstöraren.
• Mata in ett pappersark och öppna framdörren samtidigt som arket matas in.
  Skärverket måste genast stanna och symbolen "dörr öppen" måste lysa.
• Stäng dörren.
  ▶ Skärverket får inte starta igen.
• Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.
• Stäng av maskinen och slå på den igen.
  När papperet matas in startar skärverket.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren:

- Spruta in specialolja för skärblock genom inmatningsöppningen; spruta över hela inmatningsöppningens bredd.

- Låt skärverket gå fram och tillbaka fl era gånger utan pappersinmatning.

Pappersdamm och partiklar löses från skärverket.

9 Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felaktigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska appara- ter. Ta även hand om förpackningsmateria- let på ett miljövänligt sätt.

10 Tekniska data

Skärsätt	Nedskärning till strimlor		Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,7	8x11 1 x 5
Säkerhetsnivå DIN 32757 – 1 2 2 3 4 5 Level	6*
Skärkapacitet ** (ark), DIN A4 70 g/m 2 80 g/m 2	65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	11 - 1210
Skärhastighet	100 mm/s		110 mm/s
Vikt	74 kg		82 kg
Ljudnivå (tomgång / last)	60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Arbetsbredd	400 mm
Anslutning	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal ark	2100 W
Mått b x d x h (mm)	595 x 470 x 990
Uppsamlingssäckens volym	146 l

* HSM-specifikation
** Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer bul- ler. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera. Siffrorna för 80 g/m² är framräknade värden.

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren HSM Classic 411.2

genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifikationer:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-4-4:2004
• EN 61000-3-2:2006
• EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-6:2007
• EN 13849-1:2008
• EN 61000-4-11:2004
• EN 62233:2008
• EN 50366:2003 + A1:2006
