HSM1569 - Destructeur de document HSM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de document
Marque	HSM
Modèle	HSM1569
Type de coupe	Particules (confettis) - Sécurité P-2
Capacité de coupe	Jusqu'à 15 feuilles (80 g/m²) par passage
Largeur d'entrée	220 mm (format A4)
Contenance du bac	30 litres
Dimensions (L × P × H)	400 × 300 × 600 mm
Poids	12 kg
Alimentation	220-240 V, 50 Hz, 400 W
Niveau sonore	Environ 55 dB(A)
Fonctions	Marche avant/arrière, arrêt automatique, détection de bourrage
Sécurité	Verrou de sécurité, protection thermique, arrêt automatique en cas de surchauffe
Entretien	Huilage des lames recommandé toutes les 2 000 coupes
Pièces détachées disponibles	Lames, moteur, bloc d'alimentation

FOIRE AUX QUESTIONS - HSM1569 HSM

Comment utiliser le destructeur HSM1569 ?

Branchez l'appareil, insérez les feuilles dans la fente d'entrée, et appuyez sur la touche Marche avant. La coupe s'arrête automatiquement une fois les feuilles passées. Utilisez la marche arrière en cas de bourrage.

Que faire en cas de bourrage ?

Débranchez l'appareil, puis utilisez la fonction marche arrière pour retirer les feuilles coincées. Si nécessaire, coupez manuellement les feuilles avec des ciseaux. Évitez de forcer.

Comment nettoyer et entretenir l'appareil ?

Huilez les lames toutes les 2 000 coupes avec de l'huile spéciale destructeur. Nettoyez l'extérieur avec un chiffon doux. Ne pas utiliser de solvants.

Quelle est la sécurité de l'appareil ?

L'appareil dispose d'un verrou de sécurité pour empêcher l'utilisation par des enfants, d'une protection thermique contre la surchauffe et d'un arrêt automatique en cas de bourrage.

Combien de feuilles peut-il détruire à la fois ?

Jusqu'à 15 feuilles de 80 g/m² en une seule passe. Au-delà, réduisez le nombre pour éviter les bourrages.

Peut-on détruire des agrafes ou trombones ?

Oui, l'appareil peut détruire des agrafes et trombones sans problème. Cependant, évitez les trombones de grande taille ou les agrafes épaisses.

Comment vider le bac à déchets ?

Débranchez l'appareil, retirez le bac par l'avant, videz-le et replacez-le correctement. Assurez-vous que le bac est bien en place pour que l'appareil fonctionne.

Que faire si l'appareil ne fonctionne plus ?

Vérifiez l'alimentation électrique et le bac (doit être bien enclenché). Si le problème persiste, laissez refroidir l'appareil 30 minutes. Si rien ne change, contactez un service agréé.

Où trouver des pièces détachées ?

Les pièces détachées (lames, moteur, bloc d'alimentation) sont disponibles auprès du service après-vente HSM ou de revendeurs agréés. Consultez le site HSM pour plus d'informations.

Quelle est la garantie ?

La garantie légale est de 2 ans pour les pièces et la main-d'œuvre. Conservez le ticket de caisse pour toute réclamation.

MODE D'EMPLOI HSM1569 HSM

français: Destructeur de documents HSM Classic 411.2 ..... 19

1 Utilisation conforme, garantie

Vérifi ez sur la plaquette signalétique à l'arrière de l'appareil pour quelle largeur de coupe et quelle tension du secteur votre destructeur de documents est conçu et respectez les points correspondants de la notice d'utilisation.

Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:

Taille de coupe (mm) 3,9 5,8	1,9x1	5 3,9	x50
Cartes de crédit, CDs, clés USB	●	●		●
Disquettes	●	●		●
Cassettes DAT ●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones. La seule exception concerne les machines ayant le degré de sécurité HS Level 6 (1 x 5 mm) : les agrafes et les trombones sont à retirer impérativement des documents.

La durée de garantie du destructeur de documents est de 2 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), indépendante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule pièce des destructeurs de documents, pendant toute la durée de vie de l'appareil. Les destructeurs de documents à degré de sécurité 5 et HS Level 6 en sont exclus. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

Remarque : Les destructeurs de documents à dispositif de coupe en particules sont proposés en option avec un appareil permettant la lubrifi cation automatique du dispositif de coupe. Respectez la documentation fournie avec l'huileur si votre machine en est équipée.

2 Recommandations de sécurité

Classifi cation

Notice de sécurité Explication
RTIS- SEMENT	Le non-respect de l'avertissement peut entraîner des blessures graves ou la mort.
Attention	Le non-respect de la consigne peut entraîner des dom-mages corporels.

Lisez la notice d'utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur!

AVERTISSEMENT

Dangers pour les enfants et pour d'autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés afi n de s'assurer qu'ils ne jouent pas avec l'appareil. Ne laissez pas le destructeur de documents allumé sans surveillance.

français

AVERTISSEMENT Danger de blessure.

Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l'ouverture d'insertion du papier.

Danger de blessure par attraction.

Ne pas approcher l'ouverture d'in- sertion du papier avec des che- veux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.

Risques de blessures par des éclats!

Pour les machines à coupe en particules, la protection contre les projections est garantie uniquement si le dispositif de sécurité recouvre l'ouverture d'introduction de papier. Introduisez les cartes de crédit rigides, CD ou cassettes DAT uniquement dans les fentes prévues à cet effet.

AVERTISSEMENT Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

• Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.
• Assurez-vous que la prise secteur est accessible.
• Evitez que de l'eau pénètre dans le destructeur de documents. Ne plongez ni les câbles secteur ni la fi che secteur dans l'eau.
• Ne touchez jamais la fi che secteur lorsque vous avez les mains mouillées.
• Ne tirez jamais sur le câble pour débrancher la fi che de la prise secteur, tenez toujours la fi che.

- Utilisez l'appareil uniquement à l'intérieur, dans des pièces sans humidité. Ne l'utilisez jamais dans des pièces humides ou sous la pluie.

Vérifi ez régulièrement que l'appareil et les câbles ne présentent aucun dommage. Eteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débranchez la prise secteur.

- Gardez l'appareil, la fi che secteur et le câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.

Les travaux d'entretien ne peuvent être réalisés que par le service après-vente HSM et les techniciens de maintenance de nos partenaires contractuels. Pour les adresses du service clientèle, voir page 92.

Attention Danger résultant d'une utilisation non conforme

Utilisez la machine uniquement selon les consignes du chapitre « utilisation conforme ».

3 Vue générale

1 Trappe de révision
2 Ouverture d'introduction de papier Dispositif de sécurité/protection contre les projections
3 Recommandations de sécurité
4 Couvercle
5 Clavier à membrane
6 Commutateur principal
7 Plaque signalétique
8 Autocollant avertisseur
9 Meuble
10 Fourche fi xe
11 Roue de guidage
12 Porte

Clavier à membrane

Touche de mise en marche

Le bloc de coupe tourne dans le sens d'introduction.

Touche arrêt

Le bloc de coupe s'arrête.

L'appareil reste prêt à fonctionner.

Touche marche arrière

Le bloc de coupe tourne à l'envers.

Prêt à fonctionner

Le voyant vert est allumé.

Chariot de réception des déchets plein

Le voyant rouge est allumé.

Bourrage – moteur électrique surchargé

Le voyant rouge est allumé.

Porte frontale ou volet de la trémie pas fermé

Le voyant rouge est allumé.

4 Ampleur de la livraison

• Destructeur de documents en ordre de marche emballé dans un carton, le carton se trouve sur une palette Euro enrubannée
• 5 sacs pour découpures
• 1 bouteille d'huile spéciale pour le bloc de découpage
• Notice d'utilisation

Accessoires

• 5 sacs pour découpures
  No. de commande 1.442.995.100
• Bouteille d'huile spéciale pour le bloc de découpage (250 ml)
  No. de commande 1.235.997.403

Pour les adresses du service clientèle, voir page 92.

5 Mise en service

- Dévisser les vis à oreilles de fixation pour le transport !

• Ouvrez la porte du destructeur de documents.
• Retirez le cadre (A) et prenez un sac pour découpures.
• Placez le sac pour découpures dans le cadre et repliez le bord supérieur d'environ 20 cm.

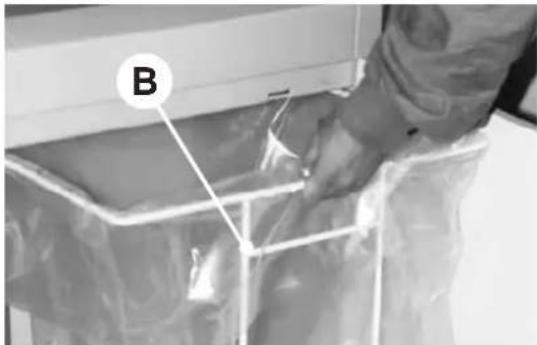

- Réinsérez le cadre (avec l'étrier B orienté vers l'avant) dans les rails de guidage.

• Fermez la porte du destructeur de documents.
- Branchez la fi che secteur dans une prise secteur d'installation conforme.

6 Manipulation

AVERTISSEMENT

Avant de mettre la machine en marche, assurezvous que toutes les consignes de sécurité ont été respectées.

Mise en marche

- Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. „I“.

▶ Le voyant lumineux vert au tableau de commande est allumé.

Le destructeur de documents est prêt à fonctionner (Standby).

Broyage de papier

• Insérer le papier (pour la vitesse de passage des feuilles voir „caractéristiques techniques“).

  Le processus de destruction du papier est démarré au moyen d'une cellule photoélectrique dans l'ouverture d'insertion du papier.

Lorsque l'ouverture d'insertion du papier est de nouveau dégagée, le mécanisme de découpage s'arrête automatiquement après environ 3 sec. et retourne en stand-by.

Le destructeur de documents peut aussi être mis en marche par un appui sur la touche avec une fl èche verte:

- Appuyer brièvement sur la touche :

Le dispositif de coupe est mis en marche.

Arrêt automatique env. 3 s après la dernière insertion de papier ou manuellement par appui sur la touche Stop.

- Appuyer sur la touche plus de 2 s:

Fonctionnement permanent sans fonction cellules photoélectriques.

Le dispositif de coupe fonctionne jusqu'à ce qu'il soit arrêté par un appui sur la touche Stop.

Mise hors circuit

- Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. „0“.

Détruire des cartes de crédit, CD, dis- quettes ou cassettes DAT :

Machines à coupe en particules :

Rabattez le dispositif de sécurité (uniquement pour les types de coupe 3,9 x 50 mm et 1,9 x 15 mm) vers le bas, réglez la machine sur « fonctionnement permanent » et introduisez le matériau dans la fente.

uniquement pour le type de coupe

3,9x50 mm 3,9x50 mm • 1,9x15 mm

disquettes cartes de crédit + CDs

uniquement pour le type de coupe

3,9x50 mm

Cassettes DAT

Pour les machines à coupe en bandes, introduisez les CD, cartes de crédit ou disquettes directement dans la fente de l'ouverture d'introduction de papier.

Destruction des clés USB (uniquement pour les machines de taille de coupe 5,8, 3,9, 3,9 x 50, 1,9 x 15 mm)

Insérez les clés USB au milieu de l'alimentation papier.

7 Elimination de défauts

Bourrage de papier

Vous avez introduit trop de papier à la fois.

▶ Le destructeur de documents est bloqué.
▶ La DEL rouge sur le clavier à membrane clignote.
▶ Le destructeur de documents renverse automatiquement la marche.

Attention!

Ne pas faire avancer-reculer tour à tour la touche fléchée en tirets et la touche fléchée verte. Le mécanisme de découpage peut être endommagé.

- Dégager le papier de la zone d'insertion des documents.

Si une partie de la quantité de ma- tériau n'a pas été éjectée:

• Appuyer sur la touche fl échée en tirets.
  ▶ Le dispositif de coupe fonctionne de manière rétrograde.
• Retirer le papier.
  • Diviser la pile de papier en deux.
• Insérer les feuilles de papier les unes après les autres.

Le moteur électrique est surchauffé

▶ Le voyant lumineux rouge dans le tableau de commande est allumé.

Le destructeur de documents s'arrête automatiquement.
- Laisser refroidir le destructeur de documents pendant environ 15-20 min.

Porte ouvert

▶ Le voyant lumineux rouge dans le tableau de commande est allumé.
▶ Le destructeur de documents s'arrête.
- Contrôler si la porte avant est fermée correctement.

Remarque Si la porte est ouverte pendant que le dispositif de coupe fonctionne, le destructeur de documents doit être mis en marche de nouveau à l'aide de la touche verte après fermeture de la porte.

Le sac de découpure de papier est plein

▶ Le voyant lumineux rouge dans le tableau de commande est allumé.

Le destructeur de documents s'arrête.

Attention ! Lors de l'arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pourriez entraîner un dysfonctionnement du dispositif de coupe.

Remarque Après avoir désactivé le de-structeur de documents, vider le réservoir de découpures, car en appuyant de façon successive sur la touche, des pannes de fonctionnement au dispositif de coupe peuvent surgir.

- Remplacer le sac de découpures.

En cas d'autres dysfonctionnements, veuillez vérifi er les points suivants avant de contacter notre service après-vente

• si le moteur a subi une éventuelle surcharge.
  Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.
• si la cellule photoélectrique est couverte de poussière de papier.
  Nettoyez la cellule photoélectrique dans l'alimentation papier avec un pinceau ou un chiffon sec.

8 Entretien et maintenance

Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur. Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. Veiller à ce que l'eau ne pénètre pas dans l'appareil.

Vérifi ez le fonctionnement du commutateur de la porte :

AVERTISSEMENT

Si vous constatez des écarts par rapport au fonctionnement suivant, éteignez le destructeur de documents, débranchez la prise et contactez le service après-vente.

• Branchez la prise secteur et allumez le destructeur de documents.
• Insérez une feuille de papier et ouvrez la porte frontale pendant que la feuille est happée.

  Le dispositif de coupe doit aussitôt s'éteindre et l'affi chage « Porte ouverte » doit s'allumer.

• Fermez la porte.
  ▶ Le dispositif de coupe ne doit pas encore se remettre en marche.
• Retirez le papier de l'ouverture d'alimentation. La cellule photoélectrique doit être libre.
• Eteignez la machine et rallumez-la.
  Si vous insérez du papier, le dispositif de coupe se met en marche.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'apparition de bruits ou à chaque fois que vous videz le collecteur:

• Huiler le dispositif de coupe sur toute sa largeur en injectant l'huile spéciale pour bloc de coupe dans l'ouverture d'insertion du papier.
• Faire fonctionner plusieurs fois le mécanisme de coupe en marche avant et en marche rétrograde sans insérer de papier.
  La poussière et les particles seront détruits.

9 Traitement des déchets / recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité. En

cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte afi n qu'ils puissent être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

10 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe croisée
Taille de coupe (mm) 5,8 3,9 3,9 x 50 1,9 x 15		0,78x11 1 x 5
Degré de sécurité DIN 32757 – 1 2 2 3 4 5		Level 6*
Puissance de coupe ** (feuilles)	70 g/m2	65 - 67	48 - 50	38 - 40	26 - 28	17 - 19	11 - 12
DIN A4	80 g/m2	51 - 53	38 - 40	33 - 35	20 - 22	12 - 14	10
Vitesse de coupe		100 mm/s		110 mm/s
Poids		74 kg		82 kg
Niveau sonore (Marche à vide / charge)		60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Largeur de travail		400 mm
Alimentation électrique		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Puissance pour nombre maximum de feuilles		2100 W
Dimensions L x P x H (mm)		595 x 470 x 990
Volume du réservoir de découpure		146 l

* HSM-spécification
** Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier. Les indications de puissance en 80 g/m² sont des valeurs obtenues par calcul.

Déclaration de conformité CE

Le fabricant HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen déclare par la présente que la machine ci-dessous désignée par

destructeur de documents HSM Classic 411.2

répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :

Directive basse tension 2006 / 95 / CE

Directive CEM 2004 / 108 / CE

Normes appliquées et spécifications techniques :

• EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 13849-1:2008
• EN 62233:2008
• EN 60950-1:2006 + A11:2009 + A1:2010
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-4-4:2004
• EN 61000-4-5:2006
• EN 61000-4-6:2007
• EN 61000-4-11:2004
• EN 50366:2003 + A1:2006

Rolf Gasteier - Directeur Technique

1 Norme d'uso, garanzia
