用户手册 Powerline FA 450.2 HSM
此碎纸机仅用于切碎纸张以及少量借记卡和信用卡、CD、U盘和3.5"软盘。
坚固的切割装置可轻松切碎订书钉和回形针。
此碎纸机的质保期限为 1 年。如果多班次运行设备，则质保期为 6 个月。由于使用不当和第三方干预造成的磨损和损坏不在质保范围内，也不在保修范围内。
对儿童和其他人员造成危险！
此装置不适合在可能有儿童在场的地点使用。
在碎纸机出现损坏或功能不正常时，以及进行移位和清洁前关闭碎纸机，并拔出电源插头。
维修作业只能由 HSM 客户服务部门和我们合作方的维修技术人员执行。
- 注意确保可以轻松操作到电源插头。
- 在插入电源插头前应检查您所使用电网的电压和频率是否与铭牌上的数据一致。
- 避免液体渗入碎纸机中，
- 不得将碎纸机放在散热体或其他热源附近。
- 通风管必须保持畅通，并应与墙壁或家具保持至少 5 ~cm 的距离。
2 安全提示
调试前应阅读操作说明书，并妥善保管说明书以备后续使用，并将其转交给下一任用户。请遵守碎纸机上的所有安全提示。
受伤危险！
不得握住进纸槽。
因被拉入而
受伤的危险！
如披散着长发，或穿着宽松的衣服、戴有领带、围巾、项链、手镯等，则不得靠近入口槽区域。不得将机器用于处理在切割时会造成缠绕的材料，例如细带、长带、软塑料薄膜。
碎片导致划伤危险！
在销毁硬质的信用卡、CD 或软盘时，请佩戴护目镜。
紧急情况下，立即按下急停按钮！由此可以关闭碎纸机。
3 运输、架设
- 运输工具（例如推盘搬运车）的承载能力必须达到机器的重量 220 kg。
- 运输时注意碎纸机的高重心。
- 请将装有包装的碎纸机的托盘放置在平整、光滑的地面上。
- 请遵守开箱说明书中的规定。
- 碎纸机只能架设在干燥室内的平坦稳固地面（不能铺地毯）上。每个滚轮的地面负荷约为55 kg。

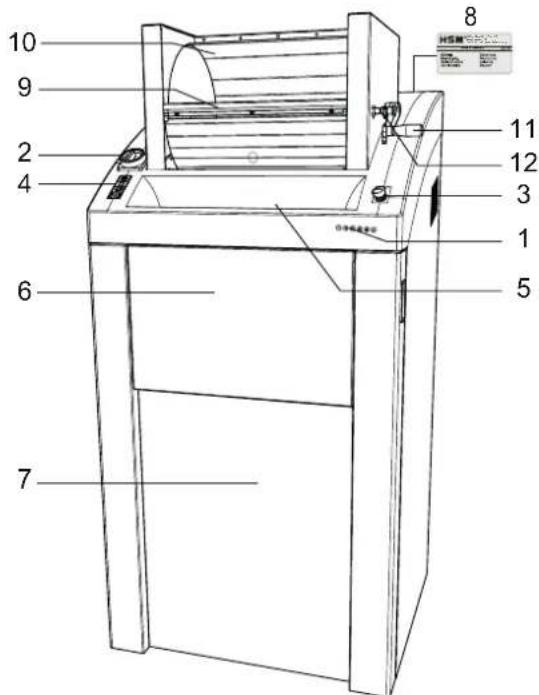

4 概览
- 安全提示
- 主开关
- 急停按钮
- 薄膜键盘
- 进纸槽
- 折叠式进纸架
- 前门
- 铭牌
- 盖板
- 进纸滚筒
- 滚筒摇杆
- 锁紧螺栓
- 外部注油器
5 显示和操作元件
接通键
接通碎纸机。
切割装置朝进纸方向运行。
停止键
切割装置停止。
碎纸机处于运行就绪状态
回退键
切割装置反向运行。
运行就绪
绿色 LED 指示灯
碎屑袋已满
红色 LED 指示灯
卡纸或电机过载
红色 LED 指示灯
门或盖板已打开
红色 LED 指示灯
主开关
朝顺时针方向旋转 90^ 可以接通碎纸机。主开关位于0位时，可使用一把挂锁将其锁定。
急停按钮
紧急情况下，立即按下急停按钮！
由此可以关闭碎纸机。向左转动可以解锁急停按钮。
5 操作
接通碎纸机
- 逆时针旋拧急停按钮，从而将其解锁。
- 将主开关旋至位置“1”。
操作区内的显示亮起。
▶ 碎纸机运行就绪。
提示
在前门和盖板上装有安全开关。只有当门和盖板都已关闭时，才可以接通机器。
提示
也可以按下绿色的箭头键启动碎纸机：
- 短暂按下按键：
启动切割装置。在完成纸张输送大约 3 秒后自动停止或者在按下停止键后停止。
- 按住按键超过 2 秒:
不使用光栅功能，持续运行。切割装置会持续运行，直到通过按下停止键将其关闭。
提示：
配备 2 x 15 mm 切割装置的碎纸机可以选配一台用于自动润滑切割装置的设备。如果您的机器上装备了此润滑装置，则也请注意随附的注油器文档中的信息。

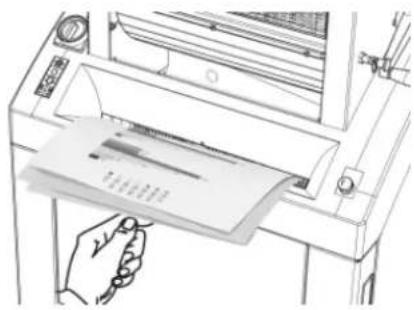

切碎纸张
和表单
提示
可以将进纸架向上翻开以放置纸摞和表单。
- 送入需要切碎的纸张。最大页数请见“技术数据”。
☐ 光栅自动启动切割装置。
☐ 在完成纸张输送大约 3 秒后，碎纸机自动关闭并进入运行就绪状态。

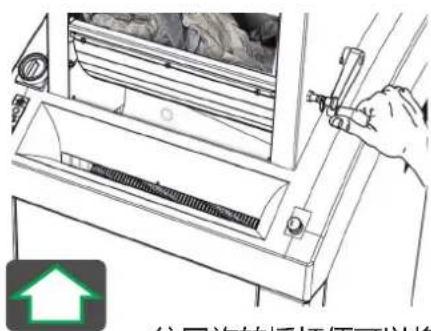

切割尺寸为 3.9 × 40 mm 的机器：切碎皱纹纸
- 向前旋转滚筒摇杆并在滚筒中装入皱纹纸。
- 按下绿色箭头键。
往回旋转摇杆便可以将纸张投放到切割装置中切碎。
打开盖板
-
拧紧锁紧螺栓 (12)
-
打开盖板
- 只有当锁紧螺栓已卡入时，才可以继续执行切碎操作
销毁 U 盘
将 U 盘放入
入口槽的中间位置。
关闭碎纸机
- 将主开关旋至位置 “0”。在这个位置上，可以使用一把挂锁将开关锁定。
6 故障排除
卡纸
一次性送入的纸张过多。
注意!
▶ 碎纸机卡住。
▶ 薄膜键盘上的红色 LED 指示灯闪烁。
▶ 电机自动切换并在几秒后反向运转。
不允许通过交替操作接通键和回退键的方式清除卡纸。这会导致碎纸机损坏。
即使在静止状态下，刀辊也可能导致割伤。禁止将手伸到切割装置中！
- 打开盖板并取出纸张。
如果没有送出所有材料：
- 再次关闭盖板。
- 按下回退键。
▶ 切割装置反向运行。 - 取出纸张。
- 将该摞纸分为两半。
- 依次送入纸张。
电机过热
▶ 操作区内的显示亮起红色。
▶ 碎纸机关闭。
- 请让碎纸机冷却大约 15 - 20 分钟。
前门或盖板打开
▶ 薄膜键盘上的红色 LED 指示灯亮起。
▶ 碎纸机关闭。
- 关闭门和盖板。
- 锁紧螺栓未卡入。
提示 如果门或盖板在切割装置运行期间被打开，则在门关闭之后，必须通过绿色接通键重新启动碎纸机。
碎屑袋已满
▶ 薄膜键盘上的红色 LED 指示灯亮起。
▶ 碎纸机关闭。
提示 即使在碎屑容器已满的情况下，也可以使切割装置反向运行。
- 更换碎屑袋。
注意!
必须清空已装满的碎屑袋，因为多次反复按压会导致切割装置发生功能故障。
7 清洁和维护
关闭碎纸机并拔掉电源插头。仅可使用软布和温和的肥皂水进行清洁。应避免水渗入设备内部。
- 将切割模块专用油通过进纸槽喷到整个切割轴上。
- 在不送入纸张的情况下，让切割装置正向 - 反向运行。
□ 清除纸屑和颗粒状物质。
8 废弃处理/回收
达到使用年限后，需要环保地废弃处理机器。同时应遵照适用的规定。由于法律规定在不断变化，请您及时与当地管理部门联系。作为制造商，HSM 公司也很乐意为您提供关于旧机废弃处理方面的咨询。
9 供货范围
- 包装在薄膜中的碎纸机，即连即用，机器放置在欧式托盘上并用包装带捆扎固定
- 5个碎屑袋
- 1 瓶切割模块专用油
- 操作说明书
附件
• 25 个碎屑袋，订货号 1.452.995.000
- 切割模块专用油 (250 ml)
订货号 1.235.997.403
10 技术数据
| 切割方式 颗粒式切割 | ||
| 切割尺寸(mm)3.9x402x15 | ||
| 安全等级 DIN 66399 P-4/O-3/T-4 | /E-3/F-1 P-5/O-4/T-5/E-4/F-2 | |
| 切割性能(张),DIN A4 70 g/m280 g/m2 | 80-8565-70 | 35-4028-32 |
| 尺寸:宽x深x高(mm)750x665x | 1590 750x665x1460 | |
| 最大张数时的功率3kW 2.2kW | ||
| 接口电源线保险装置(慢熔) | 3x400V,50Hz3x16A | 3x400V,50Hz3x10A |
| 接口电源线保险装置(慢熔) | 3x200-240V,50-60Hz3x25A | 3x200-240V,50-60Hz3x20A |
| 接口电源线保险装置(慢熔) | 3x380V,60Hz3x16A | |
| 切割速度218mm/s | ||
| 加工宽度443mm | ||
| 重量220kg | ||
| 碎纸容器的容积290l | ||
| 噪音排放(空载/负载) | 58dB(A)/70-75dB(A) | |
| 运输、存放和运行的环境条件:温度相对空气湿度海拔高度 | -10°C至+40°C最大90%,无冷凝最高2000m | |
符合性声明
制造商 HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany 特此声明，以下机器
碎纸机型号 HSM Powerline 450.2
是我们投放市场的型号规格，其设计和结构符合以下欧盟指令中列出的基本安全和健康要求：
机械指令 2006/42/EC
EMC 指令 2014/30/EU
应用标准和技术规范：
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
授权编制技术文件的人员：Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 2022.05
Kleet Yos
全权代表：Hubert Kötzinger - 技术部门主管
