BEDIENUNGSANLEITUNG Powerline FA 450.2 HSM
deutsch: Aktenvernichter HSM Powerline 450.2....3
1 Bestimmungsgemäße Verwendung, Gewährleistung
Der Aktenvernichter ist ausschließlich zum Vernichten von Papier sowie geringer Mengen von Kunden- und Kreditkarten, CDs, USB-Sticks und 3,5"-Disketten bestimmt.
Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern.
Die Gewährleistungszeit für den Aktenvernichter beträgt 1 Jahr. Bei Nutzung im Mehrschichtbetrieb gelten 6 Monate Gewährleistungszeit. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriff e von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.
2 Sicherheitshinweise
Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.
Verletzungsgefahr!
Fassen Sie niemals in den Schlitz der Papierzufuhr.
Verletzungsgefahr durch Einziehen!
Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöff nung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.
Verletzungsgefahr durch Splitter!
Tragen Sie beim Vernichten von harten Kreditkarten, CDs oder Disketten eine Schutzbrille.
Drücken Sie bei Gefahr sofort den Not-Aus-Taster!
Dadurch wird der Aktenvernichter ausgeschaltet.
Gefahren für Kinder und andere Personen!
Diese Einrichtung ist nicht für die Verwendung an Orten geeignet, an denen möglicherweise Kinder anwesend sein können.
Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.
Servicearbeiten dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden.
- Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
- Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
- Vermeiden Sie, dass Flüssigkeiten in den Aktenvernichter gelangen,
- Der Aktenvernichter darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
- Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
3 Transport, Aufstellung
- Transportmittel (z.B. Hubwagen) müssen dem Maschinengewicht von 220 kg entsprechend bemessen sein.
- Beachten Sie beim Transport den hohen Schwerpunkt des Aktenvernichters.
- Stellen Sie die Palette mit dem verpackten Aktenvernichter auf ebenen, glatten Boden.
- Beachten Sie die Auspackanleitung.
- Der Aktenvernichter darf nur in trockenen Räumen auf festem, ebenem Boden (kein Teppichboden!) aufgestellt werden. Die Fußbodenbelastung beträgt an jeder Rolle ca. 55 kg.

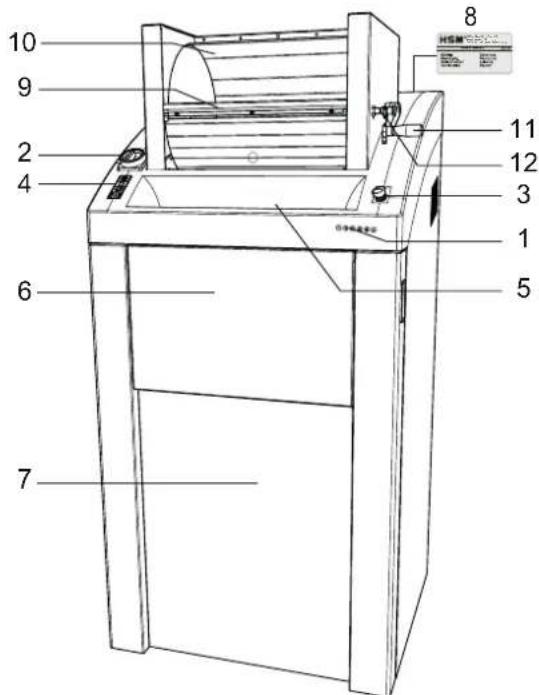

4 Übersicht
- Sicherheitshinweis
- Hauptschalter
- Not-Aus-Taster
- Folientastatur
- Papierzufuhr
- Herausklappbare Ablage
- Fronttür
- Typenschild
- Klappe
- Einfülltrommel
- Trommelhebel
- Rastbolzen
- Externer Öler
5 Anzeige- und Bedienelemente
Einschalttaste
Aktenvernichter schaltet ein.
Schneidwerk läuft in Einzugsrichtung.
Stopp-Taste
Schneidwerk bleibt stehen.
Aktenvernichter in Bereitschaft
Reversiertaste
Schneidwerk läuft rückwärts.
Betriebsbereit
grüne Leuchtdiode
Schnittgutsack voll
rote Leuchtdiode
Papierstau bzw. Elektromotor überlastet
rote Leuchtdiode
Tür oder Klappe geöff net
rote Leuchtdiode
Hauptschalter
Durch 90°-Drehung im Uhrzeigersinn wird der Aktenvernichter eingeschaltet.
In 0-Stellung kann der Hauptschalter mit einem Vorhängeschloss gesichert werden.
Not-Aus
Drücken Sie bei Gefahr sofort den Not-Aus-Taster!
Dadurch wird der Aktenvernichter ausgeschaltet. Der Not-Aus-Taster wird durch Linksdrehung entriegelt.
5 Bedienung
Aktenvernichter einschalten
- Entriegeln Sie den Not-Aus-Taster, indem Sie ihn entgegen dem Uhrzeigersinn drehen.
- Drehen Sie den Hauptschalter auf „I“.
▶ Anzeige am Bedienfeld leuchtet.
- Aktenvernichter ist betriebsbereit.
Hinweis
An der Fronttür und der Klappe befi nden sich Sicherheitsschalter. Die Maschine lässt sich nur einschalten, wenn Tür und Klappe geschlossen sind.
Hinweis
Der Aktenvernichter kann auch durch Drücken der grünen Pfeiltaste gestartet werden:
- Taste kurz drücken:
Schneidwerk wird gestartet. Automatischer Stopp ca. 3 s nach dem letzten Papiereinzug oder manuell durch Drücken der Stopp-Taste.
- Taste länger als 2 s drücken:
Dauerbetrieb ohne Lichtschrankenfunktion. Das Schneidwerk läuft so lange, bis es durch Drücken der Stopp-Taste ausgeschaltet wird.
Hinweis:
Aktenvernichter mit Schneidwerk 2 x 15 mm werden als Option auch mit einem Gerät zum automatischen Schmieren des Schneidwerks angeboten. Beachten Sie die beiliegende Dokumentation des Ölers, falls Ihre Maschine damit ausgerüstet ist.

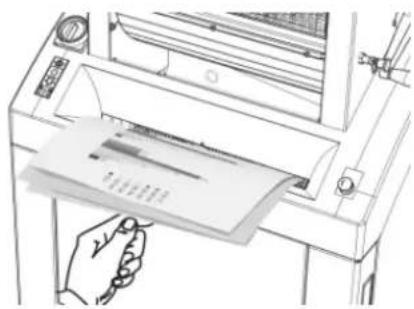

Zerkleinerung von Glattpapier und Listenstapeln
Hinweis
Die Ablage kann zur Aufnahme von Papierstapeln oder Listen hochgeklappt werden.
- Führen Sie das zu vernichtende Papier zu. Maximale Blattanzahl siehe „Technische Daten“.
Die Lichtschranke startet das Schneidwerk automatisch.
Ca. 3 s nachdem die Papierzufuhr wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

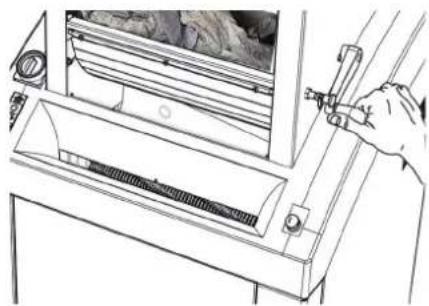

Maschinen mit Schnittgröße 3,9 x 40 mm: Zerkleinerung von Knüllpapier
• Drehen Sie den Trommelhebel nach vorn und befüllen Sie die Trommel mit Knüllpapier.
- Drücken Sie die grüne Pfeiltaste. Mit dem Zurückschwenken des Hebels wird das Papier in das Schneidwerk abgeworfen und vernichtet.
Klappe öff nen
- Rastbolzen ziehen (12)
- Klappe öff nen
- erst wenn der Rastbolzen eingerastet ist, kann weiter vernichtet werden
USB-Sticks vernichten
Geben Sie die USB-Sticks in die Mitte der Papierzufuhr.
Aktenvernichter ausschalten
- Drehen Sie den Hauptschalter auf „0“. In dieser Stellung kann der Schalter mit einem Vorhängeschloss gesichert werden.
6 Störungsbeseitigung
Papierstau
Sie haben zuviel Papier auf einmal zugeführt.
▶ Aktenvernichter blockiert.
▶ Rote LED auf Folientastatur blinkt.
▶ Motor schaltet automatisch um und läuft einige Sekunden rückwärts.
Achtung!
Betätigen Sie die Einschalttaste und die Reversiertaste nicht wechselweise, um die Blockierung zu beseitigen. Dies führt zu Schäden am Aktenvernichter.
VORSICHT!
Schnittverletzungen durch die Messerwalzen sind auch im Stillstand möglich. Greifen Sie nicht in das Schneidwerk!
- Öff nen Sie die Klappe und entnehmen Sie das Papier.
Wenn nicht das gesamte Material ausgestoßen wurde:
- Schließen Sie die Klappe wieder.
- Drücken Sie die Reversiertaste.
▶ Schneidwerk läuft rückwärts.
• Entnehmen Sie das Papier.
• Halbieren Sie den Papierstapel. - Führen Sie das Papier nacheinander zu.
Elektromotor überhitzt
▶ Anzeige am Bedienfeld leuchtet rot.
▶ Aktenvernichter schaltet ab.
- Lassen Sie den Aktenvernichter ca. 15 - 20 min. abkühlen.
Fronttür oder Klappe off en
▶ Rote LED auf Folientastatur leuchtet.
▶ Aktenvernichter schaltet ab.
- Schließen Sie Tür und Klappe.
- Der Rastbolzen ist nicht eingerastet.
Hinweis Wird die Tür oder Klappe geöffnet, während das Schneidwerk läuft, muss nach dem Schließen der Tür der Aktenvernichter mittels der grünen Einschalttaste neu gestartet werden.
Schnittgutsack voll
▶ Rote LED auf Folientastatur leuchtet.
▶ Aktenvernichter schaltet ab.
Hinweis Das Reversieren des Schneidwerks ist auch bei vollem Schnittgutbehälter möglich. - Wechseln Sie den Schnittgutsack.
Achtung!
Entleeren Sie den vollen Schnittgutsack unbedingt, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.
7 Reinigung und Wartung
Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.
- Spritzen Sie Schneidblock–Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
- Lassen Sie das Schneidwerk ohne Papierzufuhr vorwärts - rückwärts laufen.
▶ Papierstaub und Partikel werden gelöst.
8 Entsorgung / Recycling
Am Ende der Lebensdauer ist die Maschine umweltgerecht zu entsorgen. Dabei sind die dann gültigen Vorschriften zu beachten. Da die Gesetzeslage ständigen Veränderungen unterworfen ist, bitten wir Sie, sich zum gegebenen Zeitpunkt mit Ihrer kommunalen Verwal-
tung in Verbindung zu setzen. Auch die Firma HSM als Hersteller berät Sie gern zur Entsorgung Ihrer Altmaschine.
9 Lieferumfang
- Aktenvernichter anschlussfertig in Folie verpackt, Maschine auf Europalette mit Verpackungsband umreift
• 5 Schnittgutsäcke
• 1 Flasche Schneidblock-Spezialöl - Betriebsanleitung
Zubehör
• 25 Schnittgutsäcke, Best.-Nr. 1.452.995.000
• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403
10 Technische Daten
| Schnittart Partikelschnitt | ||
| Schnittgröße (mm) 3,9 x 40 2 x 15 | ||
| Sicherheitsstufe DIN 66399 P-4 / O-3 / T-4 / E-3 / F-1 P-5 / O-4 / T-5 / E-4 / F-2 | ||
| Schnittleistung (Blatt), DIN A4 70 g/m280 g/m2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Maße B x T x H (mm) 750 x 665 x 1590 750 x 665 x 1460 | ||
| Leistung bei max. Blattzahl 3 kW 2,2 kW | ||
| AnschlussAbsicherung der Zuleitung (träge) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| AnschlussAbsicherung der Zuleitung (träge) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| AnschlussAbsicherung der Zuleitung (träge) | 3 x 380 V, 60 Hz3 x 16 A | |
| Schnittgeschwindigkeit 218 mm/s | ||
| Arbeitsbreite 443 mm | ||
| Gewicht | 220 kg | |
| Volumen des Schnittgutbehälters | 290 l | |
| Geräuschemission (Leerlauf / Last) | 58 dB(A) / 70-75 dB(A) | |
| Umgebungsbedingungen für Transport,Lagerung und Betrieb:Temperaturrelative LuftfeuchteHöhe über NN | -10°C bis +40°Cmax. 90%, nicht kondensierendmax. 2.000 m | |
Konformitätserklärung
Der Hersteller HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Germany erklärt hiermit, dass die Maschine
Aktenvernichter Typ HSM Powerline 450.2
aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und
Gesundheitsanforderungen der nachfolgend aufgeführten EU-Richtlinien entspricht:
Maschinenrichtlinie 2006 / 42 / EG
EMV-Richtlinie 2014 / 30 / EU
Angewendete Normen und technische Spezifikationen:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05.2022
Hueet Yos
ppa. Hubert Kötzinger - Gesamtleitung technischer Bereich
10 Technische gegevens
EMÜ direktiiv 2014/30/EL
Originalbetriebsanleitung
Die deutsche Ausführung ist die Originalbetriebsanleitung.
Übersetzung der Originalbetriebsanleitung
Alle nicht deutschen Sprachausgaben dieses Dokuments sind Übersetzungen der Originalbetriebsanleitung.
