BRUGSANVISNING Powerline FA 450.2 HSM
Makulatoren er udelukkende beregnet til at makulere papir samt små mængder kunde- og kreditkort, cd'er, USB-sticks og 3,5"-disketter. Det robuste skæreværk modstår clips.
Garantitiden for makulatoren er på 1 år. Ved anvendelse i skifteholdsdrift gælder 6 måneders garantitid. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.
2 Sikkerhedshenvisninger
Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.
Fare for kvæstelser!
Grib aldrig ind i spalten på papirtilførslens åbning.
Fare for kvæstelser på grund af indtrækning!
Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.
Fare for kvæstelser på grund af splinter!
Tryk ved fare straks på nødstop-knappen!
Derved frakobles makulatoren.
Denne anordning er ikke egnet til anvendelsen på steder, hvor der muligvis kan være børn.
Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.
Servicearbejder må kun udføres af HSM-kundeservice og serviceteknikere fra vores kontraktpartnere.
- Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på typeskiltet, før netstikket sætte i.
- Undgå, at der trænger væsker ind i makulatoren.
- Makulatoren må ikke opstilles i nærheden af en radiator eller en anden varmekilde.
- Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
3 Transport, opstilling
- Transportmidler (f.eks. løftevogn) skal være dimensioneret i overensstemmelse med maskinvægten på 220 kg.
- Vær opmærksom på makulatorens høje tyngdepunkt, när den transporteres.
- Stil pallen med den emballerede makulator på et jævnt, glat gulv.
• Læs udpakningsvejledningen. - Makulatoren må kun opstilles i tørre rum på et fast, plant gulv (ikke et gulvtæppe!). Belastningen af gulvet er ca. 55 kg på hvert hjul.

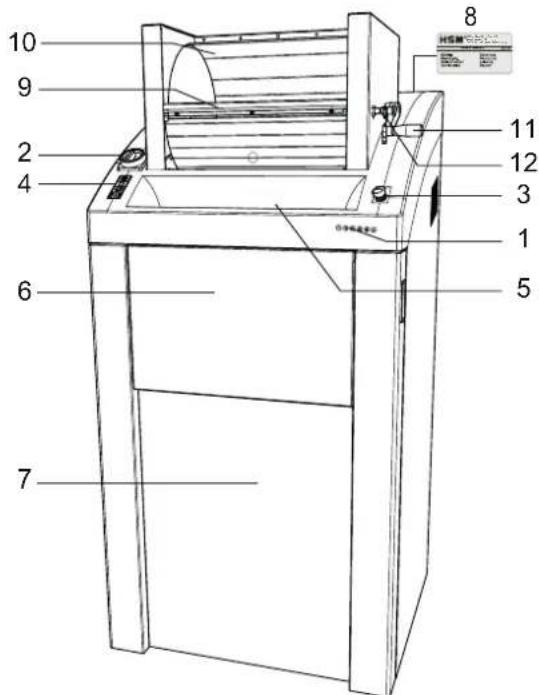

4 Oversigt
- Sikkerhedshenvisning
- Hovedafbryder
- Nødstop-afbryder
- Folietastatur
- Papirtilførsel
- Udklappelig hylde
- Fordør
- Typeskilt
- Klap
- Påfyldningstromle
- Tromlehåndtag
- Låsebolt
- Ekstern smøreanordning
Skæreværket kører i indføringsretningen.
Stoptast
Skæreværket bliver stående.
Makulator på standby
Reverseringstast
Skæreværket kører baglæns.
Driftsklar
Grøn lysdiode
Materialesæk fuld
Rød lysdiode
Papirstop eller elektromotor overbelastet
Rød lysdiode
Dør eller klap åbnet
Rød lysdiode
Hovedafbryder
Ved at dreje 90° med uret tilkobles makulatoren. I 0-stilling kan hovedaf-bryderen sikres med en hængelås.
Tryk ved fare straks på nødstop-knappen!
Derved frakobles makulatoren.
- Reset nødstop-knappen ved at dreje den mod uret.
- Drej hovedafbryderen til „I“.
På fordøren og klappen fi ndes der sikkerhedsaf-brydere. Maskinen kan kun tilkobles, når døren og klappen er lukket.
Bemærk
Skæreværket startes. Automatisk stop ca. 3 sek. efter det sidste papirindtræk eller manuelt ved at trykke på stoptasten.
- Tryk på tasten længere end 2 sek.:
Konstant drift uden fotocellefunktion. Skæreværket kører, indtil det afbrydes ved at trykke på stoptasten.
Bemærk:
Makulatorer med skæreværk 2 x 15 mm tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

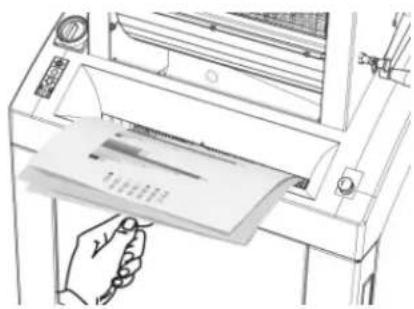

Makulering af glat papir og listestabler
Bemærk
Hylden kan klappes op for at holde papirstabler eller lister.
- Tilfør papiret, der skal makuleres. Maksimalt antal ark, se „Tekniske data“.
▶ Fotocellen starter skæreværket automatisk.
▶ Ca. 3 sek. efter at papirtilførslen
igen er fri, frakobles makulatoren automatisk og skifter til standby.
Maskiner med snitstørrelse 3,9 x 40 mm: Makulering af krøllet papir
- Tryk på den
grønne piletast. Ved at dreje håndtaget tilbage kastes papiret ned i skæreværket og makuleres.
Åbning af klappen
-
Træk i låsebolten (12)
-
Åbning af klappen
- Først när läsebolten er gået i indgreb, kan makuleringen fortsættes
Makulering af USB-sticks
- Drej hovedafbryderen til „0“. I denne stilling kan afbryderen sikres med en hængelås.
6 Udbedring af fejl
Papirstop
De har tilført for meget papir på én gang.
▶ Makulator blokeret.
- Den røde lydiode på folietastaturet blinker.
▶ Motoren skifter automatisk og kører baglæns et par sekunder.
Vigtigt!
Tryk ikke skiftesvis på starttasten og reverseringstasten for at udbedre blokeringen. Det medfører skader på makulatoren.
FORSIGTIG!
Der er også fare for kvæstelser på grund af knivvalserne, når maskinen er standset. Grib ikke ind i skæreværket!
- Åbn klappen, og tag papiret ud.
Hvis det samlede materiale ikke blev stødt ud:
- Luk klappen igen.
- Tryk på reverseringstasten.
▶ Skæreværket kører baglæns. - Tag papiret ud.
- Halvér papirstablen.
- Tilfør papiret efter hinanden.
Elektromotor overophedet
▶ Displayet på betjeningsfeltet lyser rødt.
▶ Makulatoren frakobles.
- Lad makulatoren køle af ca. 15 - 20 min.
Åbning af fordøren eller klappen
- Luk døren og klappen.
- Låsebolten er ikke gået i indgreb.
Bemærk Hvis døren eller klappen åbnes, mens skæreværket kører, skal makulatoren startes igen med den grønne starttast, när lågen er lukket.
Materialesæk fuld
Bemærk Det er også muligt at reversere skære-værket, mens beholderen med det skårne materiale er fuld.
- Udskift materialesækken.
Vigtigt!
Tøm straks den fulde materialebeholder, da der kan forekomme funktionsfejl på skæreværket, hvis der trykkes ned fl ere gange.
Sluk makulatoren, og træk netstikket ud. Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.
• Sprøjt skæreblok-spe-
cialolie på skæreakslerne i hele bredden gennem papirtilførslen.
- Lad skæreværket køre frem og tilbage uden papirtilførsel.
Papirstøv og partikler løsnes.
Ved afslutningen af sin levetid skal maskinen bortskaff es miljøvenligt. Tag i den forbindelse højde for de gældende forskrifter. Da de lovmæssige forhold er underkastet konstante ændringer, beder vi dig om på det givne tidspunkt at kontakte dine kommunale myndigheder.
Firmaet HSM rådgiver dig som producent også gerne vedrørende bortskaff else af din gamle maskisne.
9 Leveringsomfang
- Makulator, klar til tilslutning, emballeret i folie, maskine bundtet på europalle med emballeringsbånd
- 5 materialesække
• 1 fl aske skæreblok-specialolie - Driftsvejledning
Tilbehør
• 25 materialesække, best.nr. 1.452.995.000
- Skæreblok-specialolie (250 ml)
Best.nr. 1.235.997.403
10 Tekniske data
| Skæretype Partikelskæring | ||
| Snitstørrelse (mm) 3,9 x 40 2 x 15 | ||
| Sikkerhedstrin DIN 66399 P-4 / O-3 / T-4 / | E-3 / F-1 P-5 / O-4 / T-5 / E-4 / F-2 | |
| Skæreeff ekt (ark), DIN A4 70 g/m280 g/m2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Mål B x D x H (mm) 750 x 665 x 1590 750 x 665 x 1460 | ||
| Effekt ved maks. antal ark | 3 kW | 2,2 kW |
| TilslutningSikring af strømforsyningen (træg) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| TilslutningSikring af strømforsyningen (træg) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| TilslutningSikring af strømforsyningen (træg) | 3 x 380 V, 60 Hz3 x 16 A | |
| Skærehastighed | 218 mm/s | |
| Arbejdsbredde | 443 mm | |
| Vægt | 220 kg | |
| Materialebeholderens volumen | 290 l | |
| Støjemission (i tomgang/under belast-ning) | 58 dB(A) / 70–75 dB(A) | |
| Omgivelsesbetingelser for transport, opbevaring og drift:TemperaturRelativ luftfugtighedHøjde over NN | -10°C til +40°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m | |
på baggrund af sin udformning og konstruktion i den af os markedsførte udførelse er i overensstemmelse med de væsentlige sikkerheds- og sundhedskrav i de efterfølgende EF-direktiver:
Maskindirektivet 2006/42/EF
EMC-direktivet 2014/30/EU
Anvendte normer og tekniske specifikationer:
EN ISO 11202:2010
EN ISO 13855:2010
EN ISO 14120:2015
EN IEC 61000-6-2:2019
EN ISO 12100:2010
EN ISO 13857:2019
EN 60204-1:2018
EN 61000-6-4:2007+A1:2011
EN ISO 13849-1:2015
EN ISO 14118:2018
EN 61000-3-2:2014
EN ISO 13850:2015
EN ISO 14119:2013
EN 61000-3-3:2013+A1:2019
Befuldmægtiget for sammenstillingen af de tekniske bilag: Hubert Kötzinger, HSM GmbH + Co. KG.
Frickingen, 05.2022
Hooty
ppa. Hubert Kötzinger - samlet ledelse af det tekniske område
