NÁVOD NA OBSLUHU Powerline FA 450.2 HSM
- Zamenjajte vrečo za rezani material.
Pozor!
1 Zamýšľané použitie, záruka
Skartátor je určený výlučne na skartovanie papiera a menších množstiev zákazníckych a kreditných kariet, CD diskov, USB klůčov a 3,5" diskiet.
Záručná doba na skartátor je 1 rok. Pri použití vo viaczmennej prevádzke platí záručná doba 6 mesiacov. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania popr. zásahy z tre-tej strany nie sú zahrnuté do záruky.
2 Bezpečnostné upozornenia
Pred uvedením stroja do prevádzky si prečítajte návod na použitie, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používatel'om. Dodržujte všetky bezpečnostné upozornenia umiestnené na skartátore.
Nebezpečenstvo poranenia!
Nikdy nesiahajte do štrbiny podávania papiera.
Nebezpečenstvo poranenia vtiahnutím!
Dlhé vlasy, volné oblečenie, kravaty, šály, náhrdelníky a náramky atd'. sa nesmú dostat do priestoru podávacieho otvoru. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, mäkké plastové fólie atd'.
Nebezpečenstvo poranenia úlom-kami!
Pri skartovaní tvrdých kreditných kariet, CD diskov alebo diskiet používajte ochranné okuliare.
V prípade nebezpečenstva okamžite stlačte tlačidlo núdzového vypnutia! Týmto sa skartátor vypne.
Nebezpečenstvo pre deti a iné osoby!
Toto zariadenie nie je vhodné pre použitie na miestach, kde sa môžu zdržiavat' deti.
Ak je skartátor poškodený, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vy-tiahnite siet'ovú zástrčku.
Údržbárske práce smie vykonávať len zákaznícky servis fi rmy HSM a servisní technici našich zmluvných partnerov.
- Dbajte na to, aby bola siet'ová zástrčka l'ahko prístupná.
- Pred pripojením zástrčky ku sieti sa presvedčte o tom, či sa napätové a kmitočtové hodnoty Vašej elektrickej siete zhodujú s údajmi na typovom štítku.
- Zabráňte tomu, aby sa do skartátora nedostali kvapaliny.
- Skartátor sa nesmie umiestňovat' v blízkosti ohrevného telesa alebo iného zdroja tepla.
- Vetracie štrbiny nesmú byť blokované a musí byť dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.
3 Preprava a inštalácia
- Prepravný prostriedok (napr. zdvíhací vozík) musí byť dimenzovaný na hmotnosť stroja 220 kg.
- Pri transporte nezabudnite, že skartovacie zariadenie má vysoké t'ažisko.
- Postavte paletu so zabaleným skartátorom na rovnú, hladkú podlahu.
- Riad'te sa návodom na vybalenie.
- Skartovacie zariadenie sa smie inštalovať len v suchých miestnostiach na pevnej, rovnej podlahe (nie na koberci!). Zaťaženie podlahy každým kolieskom je cca 55 kg.

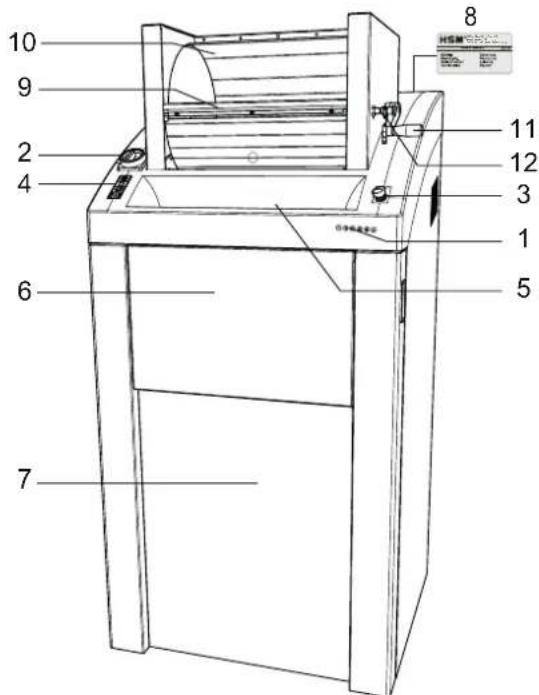

4 Prehl'ad
- Bezpečnostné upozornenie
- Hlavný vypínač
- Tlačidlo núdzového vypnutia
- Fóliová klávesnica
- Podávanie papiera
- Výklopné odkladacie miesto
- Predné dvierka
- Typový štítok
- Klapka
- Plniaci bubon
- Páčka bubna
- Aretačný čap
- Externá olejnička
Reverzný chod rezacieho mechanizmu.
Pripravený na prevádzku
Nahromadenie papiera príp. pret'ažený elektromotor
Otvorené dvere alebootvorená klapka
V prípade nebezpečenstva okamžite stlačte tlačidlo núdzového vypnutia!
Indikátor na ovládacom paneli svieti.
▶ Skartátor je pripravený na prevádzku.
Oznámenie
Na predných dvierkach a na klapke sa nachádza bezpečnostný spínač. Stroj je možné zapnút' iba vtedy, ked' sú dvere a klapka zatvorené.
Oznámenie
- Krátke stlačenie tlačidla: Rezací mechanizmus sa spustí. Automatické zastavenie približne 3 sekundy po vtiahnutí posledného papiera alebo ručne stlačením tlačidla Stop.
- Stlačenie tlačidla na dlhšie ako 2 sekundy:
Nepretržitá prevádzka bez funkcie svetelnej závory. Rezací mechanizmus beží dovtedy, kým sa nevypne stlačením tlačidla Stop.
Oznámenie:
Skartátor s rezacím mechanizmom 2 × 15 mm je dostupný aj s automatickým mazaním rezacieho mechanizmu. Riad'te sa priloženou dokumentáciou olejničky, ak je ňou váš stroj vybavený.

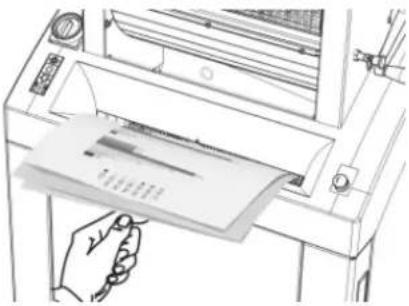

Skartovanie hladkého papiera a stohov hárkov
Oznámenie
Odkladacie miesto je možné vyklopiť nahor kvôli naloženiu stohov papiera alebo hárkov.
- Podávajte papier určený na skartovanie. Maximálny počet hárkov pozri „Technické údaje“.
▶ Svetelná závora automaticky spustí rezací mechanizmus.
Približne 3 sekundy potom, ako sa podávací otvor opät' uvolní, sa skartátor automaticky vypne a prepne do stavu prevádzkovej pohotovosti.

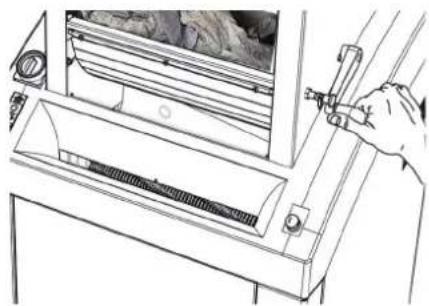

Stroje s dížkou rezu 3,9 × 40 mm: Skartovanie pokrčeného papiera
- Vytiahnite aretačný čap (12)
- Otvorte klapku
• V skartovaní je možné pokračovať až vtedy, ked' je zaistený aretačný čap
Skartovanie USB kl'účov
Vložte USB klúče do stredu podávania papiera.
Vypnutie skartátora
- Hlavný vypínač otočte do polohy „0“. V tejto polohe sa môže hlavný vypínač zaistit’ s visiacim zámkom.
6 Odstraňovanie porúch
Nahromadenie papiera
Vložili ste privel'a papiera naraz.
▶ Skartátor je zablokovaný.
▶ Červená LED na fóliovej klávesnici bliká.
Pohon sa automaticky prepne a niekol'ko sekúnd pracuje reverzne.
Pozor!
Nestláčajte striedavo tlačidlo zapnutia a reverzné tlačidlo, aby ste uvoľnili zabloko-vanie. Vedie to k poškodeniu skartátora.
UPOZORNENIE!
Rezné poranenia nožovými valcami sú možné aj pri odstavenom stroji. Nesiahajte do rezacieho mechanizmu!
- Otvorte klapku. a vyberte papier.
Predné dvierka alebo klapka otvorené
▶ Červená LED na fóliovej klávesnici svieti.
▶ Skartátor sa vypne.
- Zatvorte dvere a klapku.
- Aretačný čap nie je zaistený.
Oznámenie Ak sa dvere alebo klapka otvoria, počas chodu rezacieho mechanizmu, po zatvorení dvierok sa skartátor musí znovu spustit' pomocou zeleného tlačidla zapnutia.
Červená LED na fóliovej klávesnici svieti.
▶ Skartátor sa vypne.
Oznámenie Reverzný chod rezacieho mechanizmu je možný aj pri plnej odpadovej nádobe.
Plné odpadové vrecko okamžite vyprázdnite, pretože pri opakovanom potlačení rezaného materiálu sa môžu vyskytnút poruchy funkcie rezacieho mechanizmu.
7 Čistenie a údržba
Vypnite skartátor a vytiahnite siet'ovú zástrčku. Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom sa do zariadenie nesmie dostat' žiadna voda.
- Rezací mechanizmus nechajte bežat' dopredu – dozadu bez podávania papiera.
Prach z papiera a častice sa uvol'nia.
8 Likvidácia / recyklácia
Po skončení životnosti stroj zlikvidujte v súlade s ochranou životného prostredia. Dodržiavajte pritom platné predpisy. Kedže zákony podliehajú neustálym zmenám, bezprostredne pred likvidáciou sa informujte na vašej komunálnej správe. Aj fi rma HSM vám ako výrobca
- Skartátor pripravený na pripojenie zabalený vo fólii, stroj oviazaný s baliacou páskou na Euro palette
- 5 odpadových vreciek
• 1 fl'aša špeciálneho oleja na rezací blok
• Návod na použitie
Príslušenstvo
• 25 odpadových vreciek, obj. č. 1.513.995.000
- Špeciálny olej na rezací blok (250 ml) obj. č. 1.235.997.403
10 Technické údaje
| Typ rezu Rez na častice | ||
| Dĺžka rezu (mm) 3,9 × 40 2 × 15 | ||
| Stupeň utajenia DIN 66399 | P-4 / O-3 / T-4 / E-3 / F-1 | P-5 / O-4 / T-5 / E-4 / F-2 |
| Rezací výkon (list), DIN A4 70 g/m280 g/m2 | 80 – 8565 – 70 | 35 – 4028 – 32 |
| Rozmery Š × H × V (mm) 750 × 665 × 1590 | 750 × 665 × 1460 | |
| Výkon pri max. počte listov 3 kW 2,2 kW | ||
| PripojeniePoistka prívodného vedenia (pomalá) | 3 × 400 V, 50 Hz3 × 16 A | 3 × 400 V, 50 Hz3 × 10 A |
| PripojeniePoistka prívodného vedenia (pomalá) | 3 × 200 – 240 V,50 – 60 Hz 3 × 25 A | 3 × 200 – 240 V, 50 – 60 Hz3 × 20 A |
| PripojeniePoistka prívodného vedenia (pomalá) | 3 × 380 V, 60 Hz3 × 16 A | |
| Rezacia rýchlost’ 218 mm/s | ||
| Pracovná šírka 443 mm | ||
| Hmotnost’ | 220 kg | |
| Objem nádoby na drvený materiál | 290 l | |
| Emisie hluku (chod naprázdno / pri zát’aži) | 58 dB(A) / 70 – 75 dB(A) | |
| Podmienky okolia pre prepravu, skla-dovanie a prevádzku:Teplota relatívna vlhkost’Výška n.m. | -10°C až +40°Cmax. 90%, nekondenzujúcamax. 2 000 m | |
Vyhlásenie o zhode
Výrobca HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen / Nemecko týmto vyhlasuje, že sa stroj
Skartátor typu HSM Powerline FA 450.2
zodpovedá svojou koncepciou a konštrukciou v nami dodanom vyhotovení základným požiadavkám
nižšie uvedených smerníc EÚ týkajúcich sa bezpečnosti a ochrany zdravia:
Smernica o strojových zariadeniach 2006/42/ES
Smernica o elektromagnetickej kompatibilite 2014/30/EÚ
Použité normy a technické špecifikácie:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Osoba zodpovedná za zostavenie technickej dokumentácie: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 5/2022
p.p. Hubert Kötzinger – Hlavný vedúci technického úseku
