MANUALE UTENTE Powerline FA 450.2 HSM
italiano: Distruggidocumenti HSM Powerline 450.2 19
1 Utilizzo conforme, garanzia
Il distruggidocumenti è concepito esclusivamente per la distruzione di carta e di piccole quantità di tessere clienti e carte di credito, CD, chiavette USB e fl oppy disk da 3,5".
Il robusto utensile da taglio può ridurre in frammenti anche materiali con punti metallici e graffette.
I distruggidocumenti sono coperti da garanzia per 1 anno. In caso di funzionamento a più turni la garanzia è valida per 6 mesi. Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.
2 Avvertenze per la sicurezza
Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservarle per poterle consultare in seguito e consegnarle agli altri utenti. Prestare attenzione a tutte le avvertenze di sicurezza riportate sul distruggidocumenti.
Pericolo di lesioni!
Non intervenire mai nella fessura dell'alimentazione della carta.
Pericolo di lesioni per agganciamento!
Non indossare indumenti ampi, cravatte, sciarpe, collane e braccialetti, né tenere i capelli lunghi sciolti in prossimità dell'apertura di alimentazione. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde e fi lm in plastica morbidi.
Pericolo di lesioni a causa di schegge!
Per la distruzione di dischetti, CD e carte di credito rigide impiegare occhiali di protezione.
In caso di pericolo premere immediatamente il tasto di arresto di emergenza.
In questo modo viene spento il di- struggidocumenti.
Pericoli per bambini e altre persone!
Questo dispositivo non è adatto per l'utilizzo in luoghi in cui potrebbero essere presenti bambini.
Spegnere il distruggidocumenti ed estrarre la spina di rete se danneggia-to o se non funziona correttamente, prima di spostarlo o di pulirlo.
I lavori di assistenza devono essere eseguiti dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati.
- Assicurarsi che la spina di rete sia facilmente accessibile.
- Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
- Evitare che liquidi penetrino nel distruggidocumenti
- I distruggidocumenti non deve essere installato in prossimità di un elemento riscaldante o di un'altra fonte di calore.
- Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.
3 Trasporto, installazione
- I mezzi per il trasporto (ad es. carro elevatore) devono essere dimensionati corrispondente-mente al peso della macchina di 220 kg.
- Durante il trasporto prestare attenzione al fatto che il baricentro del distruggidocumenti è alto.
- Collocare il pallet con il distruggidocumenti imballato su un suolo piano e piatto.
- Prestare attenzione alle istruzioni relative al disimballaggio.
- Installare il distruggidocumenti solo in locali asciutti e su pavimenti solidi e piani (non su moquette!). Il carico al suolo è di ca. 55 kg per rotella.
4 Panoramica
- Avvertenza sulla sicurezza
- Interruttore principale
- Pulsante di arresto di emergenza
- Tastiera a membrana
- Alimentazione carta
- Ripiano pieghevole
- Sportello frontale
- Targhetta
- Sportello
- Tamburo di inserimento
- Leva del tamburo
- Perno di arresto
- Oliatore esterno
5 Elementi di visualizzazione e di comando
Tasto di attivazione
Il distruggidocumenti si accende.
L'utensile da taglio va in direzione di alimentazione.
Tasto Stop
L'utensile da taglio resta fermo.
Distruggidocumenti pronto per il funzionamento
Tasto di inversione
L'utensile da taglio va all'indietro.
Pronto per il funzionamento
diodo luminoso verde
Sacchetto per materiale triturato pieno
diodo luminoso rosso
Inceppamento carta o motore elettrico sovraccarico
diodo luminoso rosso
Porta o sportello aperto
diodo luminoso rosso
Interruttore principale
Il distruggidocumenti si accende ruotando l'interruttore in senso orario di 90°. In posizione 0, l'interruttore principale può essere bloccato con un lucchetto.
Arresto di emergenza
In caso di pericolo premere immediata- mente il tasto di arresto di emergenza. In questo modo viene spento il distruggi- documenti. È possibile sbloccare il tasto di arresto di emergenza ruotando- lo verso sinistra.
5 Utilizzo
Accensione del distruggidocumenti
- Sbloccare il tasto di arresto di emergenza ruotandolo in senso antiorario.
- Ruotare l'interruttore principale in posizione "I".
L'indicatore sul pannello di controllo è acceso.
▶ Il distruggidocumenti è pronto per l'uso.
Avvertenza
Gli interruttori di sicurezza si trovano sulla porta frontale e sullo sportello. È possibile attivare la macchina solo quando la porta e lo sportello sono chiusi.
Avvertenza
Il distruggidocumenti può essere avviato anche premendo il tasto freccia verde:
- Premere il tasto brevemente: L'utensile da taglio viene avviato. Arresto automatico circa 3 s dopo l'ultimo caricamento di carta oppure manualmente pre-mendo il tasto Stop.
- Premere il tasto per più di 2 s: Funzionamento continuo senza funzione fotocellula. L'utensile da taglio procede finché non viene spento premendo il tasto Stop.
Nota:
I distruggidocumenti dotati di utensile da taglio 2 x 15 mm vengono off erti opzionalmente anche con un apparecchio per la lubrifi cazione automatica dell'utensile da taglio. Osservare la documentazione in allegato dell'ingrassatore nel caso la vostra macchina ne sia dotata.
Frantumazione di carta liscia e risme di tabulati

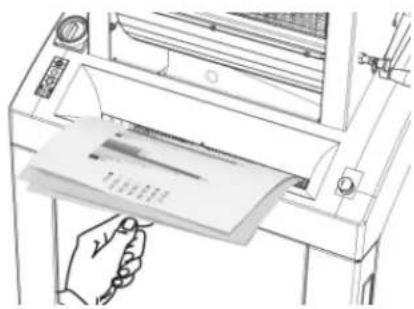

Avvertenza
Il ripiano può essere ripiegato per contenere risme di carta o di tabulati.
- Inserire la carta un po' alla volta. Numero massimo di fogli, vedi "Dati tecnici".
▶ La fotocellula avvia l'utensile da taglio automaticamente.
Ca. 3 secondi dopo che l'alimentazione della carta è di nuovo libera, il distruggidocumenti si spegne automaticamente e passa alla modalità Pronto per il funzionamento.

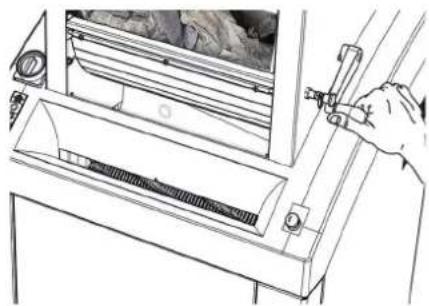

Macchine con dimensioni di taglio 3,9 x 40 mm: frantumazione di carta accartocciata
- Ruotare la leva del tamburo in avanti e riempire il tamburo di carta accartocciata.
- Premere il tasto freccia verde. Portando indietro la leva, la carta viene espulsa nell'utensile da taglio e distrutta.
Apertura dello sportello
- Estrarre i perni di arresto (12)
- Apertura dello sportello
- solo quando il perno di arresto si è innestato è possibile continuare a distruggere
Distruzione di chiavette USB
Inserire le chiavette USB al centro dell'alimentazione carta.
Spegnimento del distruggidocumenti
- Ruotare l'interruttore principale su "0". In questa posizione l'interruttore può essere bloccato con un lucchetto.
6 Eliminazione dei guasti
Inceppamento carta
È stata introdotta troppa carta in una volta sola.
▶ Distruggidocumenti bloccato.
▶ Il LED rosso posto sulla tastiera a membrana lampeggia.
Il motore commuta automaticamente e, dopo alcuni secondi, ruota in senso inverso.
Attenzione!
Per liberare il blocco, non digitare alternativamente il tasto di attivazione e il tasto di inversione. Questo provoca danni al distruggidocumenti.
ATTENZIONE!
Anche quando la macchina è ferma sussiste il pericolo di tagliarsi a causa dei cilindri a coltelli. Non introdurre le mani nell'utensile da taglio!
- Aprire lo sportello ed estrarre la carta.
Se non tutto il materiale è stato espulso:
- Richiudere lo sportello.
- Premere il tasto di inversione.
▶ L'utensile da taglio va all'indietro. - Rimuovere la carta.
• Dimezzare la pila di carta. - Inserire la carta un po' alla volta.
Motore elettrico surriscaldato
L'indicatore sul pannello di controllo è acceso in rosso.
▶ Il distruggidocumenti si spegne.
- Fare raff reddare il distruggidocumenti per circa 15 - 20 min.
Apertura della porta frontale o dello sportello
▶ Il LED rosso posto sulla tastiera a membrana lampeggia.
▶ Il distruggidocumenti si spegne.
• Chiudere la porta e lo sportello.
- Il perno di arresto non si è innestato.
Avvertenza Se la porta o lo sportello viene aperto, mentre l'utensile da taglio è in funzione, dopo la chiusura della porta il distruggidocumenti deve essere riavviato premendo il tasto di attivazione verde.
Sacchetto per materiale triturato pieno
▶ Il LED rosso posto sulla tastiera a membrana lampeggia.
Il distruggidocumenti si spegne.
Avvertenza L'inversione dell'utensile da taglio è possibile anche quando il contenitore per materiale triturato è pieno.
- Cambiare il sacchetto per materiale triturato.
Attenzione!
Svuotare rigorosamente il sacchetto pieno per materiale triturato poiché una compressione ripetuta può causare anomalie di funzionamento nell'utensile da taglio.
7 Pulizia e manutenzione
Spegnere il distruggidocumenti e scollegare la spina di alimentazione. La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.
Oliare l'utensile da taglio in caso di prestazioni di taglio non ottimali oppure dopo ogni svuotamento del contenitore per materiale triturato:
- Spruzzare l'olio speciale per il blocco di taglio attraverso l'alimentazione della carta su tutta la lunghezza degli alberi da taglio.
- Fare scorrere l'utensile da taglio in avanti - indietro senza inserire la carta.
Vengono liberate polvere e particelle di carta.
8 Smaltimento / Riciclaggio
Al termine della sua vita utile la macchina deve essere smaltita nel rispetto dell'ambiente. In questo caso devono essere osservate le norme vigenti.
Poiché la situazione legislativa è soggetta a continui cambiamenti, vi preghiamo di contattare, al momento opportuno, gli
uffi ci comunali di competenza. Anche HSM, in qualità di azienda produttrice, è a vostra disposizione per fornirvi informazioni sullo smaltimento della vostra vecchia apparecchiatura.
9 Dotazione
- Distruggidocumenti imballato in pellicola pronto per l'allacciamento, macchina su europallet avvolta da nastro di imballaggio
- 5 sacchi per materiale triturato
• 1 bottiglia di olio speciale per il blocco di taglio - Istruzioni per l'uso
Accessori
• 25 sacchi per materiale triturato, n. di ordine 1.452.995.000
- Olio speciale per il blocco di taglio (250 ml)
N. di ordine 1.235.997.403
10 Dati tecnici
| Tipo di taglio Taglio a frammenti | ||
| Dimensioni taglio (mm) 3,9 × 40 2 × 15 | ||
| Classe di sicurezza DIN 66399 P-4 / O-3 / T-4 / E-3 | /F-1 P-5 / O-4 / T-5 / E-4 / F-2 | |
| Capacità di taglio (foglio), DIN A4 70 g/m280 g/m2 | 80–8565–70 | 35–4028–32 |
| Dimensioni L x P x A (mm) 750 x 665 x 1590 750 x | 665 x 1460 | |
| Potenza con numero di fogli max 3 kW 2,2 kW | ||
| Allacciamentoprotezione della linea di alimentazione (ritardato) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| Allacciamentoprotezione della linea di alimentazione (ritardato) | 3 x 200 - 240 V,50 - 60 Hz 3 x 25 A | 3 x 200 - 240 V, 50 - 60 Hz3 x 20 A |
| Allacciamentoprotezione della linea di alimentazione (ritardato) | 3 x 380 V, 60 Hz3 x 16 A | |
| Velocità di taglio 218 mm/s | ||
| Larghezza di lavoro | 443 mm | |
| Peso | 220 kg | |
| Volume del contenitore per materiali di taglio | 290 l | |
| Emissione acustica (a vuoto/carico) | 58 dB(A)/70–75 dB(A) | |
| Condizioni ambientali per trasporto, stoccaggio e funzionamento:temperaturaumidità relativa dell'ariaaltezza sopra il l.d.m. | da -10°C a +40°Cmax 90%, senza condensamax 2.000 m | |
Dichiarazione di conformità
Il produttore HSM GmbH + Co. KG, Austraße 1-9, 88699 Frickingen/Germania dichiara con la presente che la macchina distruggi-documenti modello HSM Powerline FA 450.2
sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e di tutela della salute previsti dalle direttive UE elencate qui di seguito:
Direttiva Macchine 2006 / 42 / CE
Direttiva sulla compatibilità elettromagnetica 2014 / 30 / CE
Norme applicate e specifiche tecniche:
EN ISO 11202:2010
EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13850:2015
EN ISO 13855:2010
EN ISO 13857:2019
EN ISO 14118:2018
EN ISO 14119:2013
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-3-2:2014
EN 61000-3-3:2013+A1:2019
EN IEC 61000-6-2:2019
EN 61000-6-4:2007+A1:2011
Delegato per la stesura della documentazione tecnica: Hubert Kötzinger, HSM GmbH + Co. KG
Frickingen, 05/2022
Hooty
p.p. Hubert Kötzinger - Direzione generale reparto tecnico
8 Eliminare/ Reciclare
- Utilizzo conforme, garanzia
- Avvertenze per la sicurezza
- Pericolo di lesioni!
- Pericolo di lesioni per agganciamento!
- Pericolo di lesioni a causa di schegge!
- Pericoli per bambini e altre persone!
- Trasporto, installazione
- Panoramica
- Elementi di visualizzazione e di comando
- Tasto di attivazione
- Tasto Stop
- Tasto di inversione
- Pronto per il funzionamento
- Sacchetto per materiale triturato pieno
- Inceppamento carta o motore elettrico sovraccarico
- Porta o sportello aperto
- Interruttore principale
- Arresto di emergenza
- Utilizzo
- Accensione del distruggidocumenti
- Avvertenza
- Nota:
- Frantumazione di carta liscia e risme di tabulati
- Macchine con dimensioni di taglio 3,9 x 40 mm: frantumazione di carta accartocciata
- Apertura dello sportello
- Distruzione di chiavette USB
- Spegnimento del distruggidocumenti
- Eliminazione dei guasti
- Inceppamento carta
- È stata introdotta troppa carta in una volta sola.
- Attenzione!
- Se non tutto il materiale è stato espulso:
- Motore elettrico surriscaldato
- Apertura della porta frontale o dello sportello
- Pulizia e manutenzione
- Smaltimento / Riciclaggio
- Dotazione
- Accessori
- Dichiarazione di conformità
- Eliminare/ Reciclare
Marca : HSM
Modello : Powerline FA 450.2
Categoria : Distruggi documenti
