KÄYTTÖOHJE HSM1569 HSM

1 Tarkoituksenmukainen käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.
Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm)	3,9	5,8	1,9	x15	3,9	x50
Luottokortit, CD-levyt, USB-tikut	●		●			●
Levykkeet ● ● ●
DAT-kasetit ●

Laitteen luja koneisto sietää niittejä ja pa- periliittimiä. Ainoastaan koneissa, joiden turvataso on HS Level 6 (1 x 5 mm), paperin joukossa ei saa olla niittejä tai paperiliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Tämä ei koske paperisilppureita, joiden turvallisuustaso on 5 ja HS Level 6. Kulumat, vauriot, jotka johtuvat epääasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

Ohje: Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoisesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen.

2 Turvaohjeita

Luokitus

Turvaohje Selitys
DITUS Varoi	ituksen huo-miotta jättäminen voi aiheuttaa hengenvaaran.
Huomio	Ohjeen huomiotta jät-täminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysi-set, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materi- aalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Sirpalevaara!

Silppusuoja taataan hiukkasleikkauskoneilla vain, kun suojaelementti peittää paperin syöttöaukon. Ohjaa kovat luottokortit, CDlevyt tai DAT-kasetit vain syöttöaukosta.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
  – Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen.
• Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.
• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

Tarkasta laitteen ja johdon vau-riot säännöllisesti. Katkaise pa-perisilppurista virta, jos siinä on vaurioita tai jos se toimii epääsi-anmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.

- Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Huoltotöitä saa suorittaa aino-astaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huoltoteknikot.

Asiakaspalvelun osoitteet sivulla 92.

Huomio

Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan "Määräystenmukainen käyttö"-kappaleessa mainitulla tavalla.

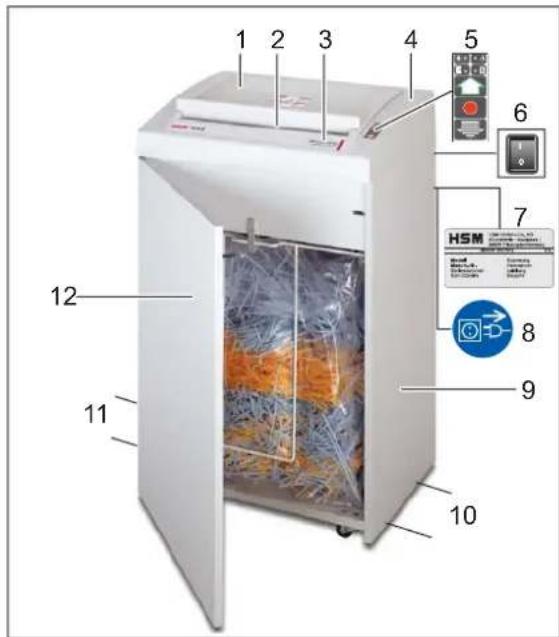

3 Yleiskatsaus

1 Tarkastusluukku
2 Paperin syöttöaukko
Suojaelementti/silppusuoja
3 Turvaohjeita
4 Suojakansi
5 Kalvonäppäimistä
6 Verkkokytkin
7 Arvokilpi
8 Varoitustarra
9 Säiliökaappi
10 Tukirulla
11 Ohjausrulla
12 Luukku

Kalvonäppäimistö

Päälle-painike

Paperisilppuri käynnistyy.

Leikkauslaitteisto pyörii sisäänve- tosuuntaan.

Stop-painike

Leikkauslaitteisto pysähtyy.

Paperisilppuri valmiustilassa.

Peruutuspainike

Leikkauskoneisto toimii takaperin.

Käyttövalmis

vihreä valodiodi

Silppusäkki täynnä

punainen valodiodi

Paperitukos tai ylikuormitus

punainen valodiodi

Ovi tai suppiloluukku auki

punainen valodiodi

4 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna, laatikko paletilla ja kiedottuna paketointinauhalla
• 5 laskospussia
  • 1 pullo erikoisvoiteluöljyä
• Käyttöohje

Lisätarvikkeet

• 5 laskospussia, Tilausnro 1.442.995.100
• Pullo erikoisvoiteluöljyä (250 ml)
Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 92.

5 Käyttöönotto

- Irrota kuljetusvarmistimen siipiruuvit.

• Avaa paperisilppurin ovi.
- Poista kehys (A) ja silppusäkki.

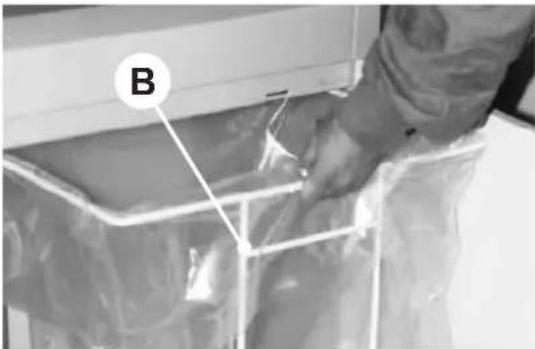

- Aseta silppusäkki kehykseen ja taita yläreunaa noin 20 cm.

- Työnnä kehys (sanka B kaapin etupuolelle päin) takaisin ohjauskiskoille.

• Sulje paperisilppurin ovi.
• Työnnä verkkopistoke asianmukaisesti asennettun pistorasiaan.

6 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperinsilppurin käynnistys

- Paina paperinsilppurin takana oleva kytkin asentoon „I“.

- Vihreä merkkivalo palaa. - Paperinsilppurion on käyttövalmis.

Paperin silppuaminen

• Syötä laitteeseen paperia (silppuamisteho katso „Teknuiset tiedot“).

  Paperin syöttöau-kossa oleva valokenno käynnistää silppuamistoiminnon.
  Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

Paperisilppuri voidaan käynnistää myös painamalla vihreää nuolinäppäintä.

• Näppäimen painaminen lyhyesti: Leikkuulaitteisto käynnistyy. Automaatti-stop n. 3 s viimeisen sisään vedetyn paperin jälkeen tai manuaalisesti painamalla stopnäppäintä.
• Näppäimen painaminen yli 2 s ajan:

Jatkuva käyttö ilman valokenno-toimintoa.

Leikkuulaitteisto pyörii siihen asti, että se kytketään pois päältä painamalla stop-näppäintä.

Paperinsilppurin virran katkaisu

- Paina paperinsilppurin takana oleva kytkin asentoon „0“.

Luottokorttien, CD-levyjen, levykkeiden tai DAT-kasettien tuhoaminen:

Koneet, joissa on hiukkasleikkaus

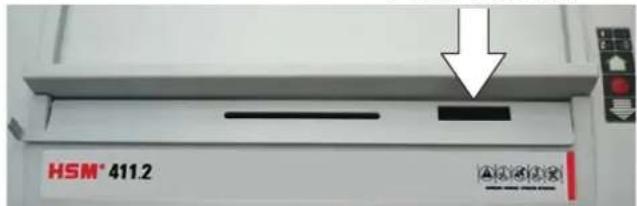

Aseta suojaelementti (vain leikkaustavoilla 3,9x50 mm ja 1,9x15 mm) alas, kytke kone jatkuvalle käytölle ja syötä materiaali syöttöaukosta sisään.

vain leikkaustavassa

3,9x50 mm 3,9x50 mm • 1,9x15 mm

Levykkeet Luottokortit + CD-levyt

vain leikkaustavassa 3,9x50 mm DAT-kasetit

Syötä suikalekoneilla CD-levyt, luottokortit tai levykkeet suoraan paperinsyöttöauk- koon.

USB-tikkujen tuhoaminen (vain koneille, joiden leikkauskoko on 5,8, 3,9, 3,9 x 50, 1,9 x 15 mm)

Syötä USB-tikut paperinsyöttöaukon keskelle.

7 Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

▶ Dokumenttituhooja on tukossa.
▶Kalvonäppäimistön punainen LED vilkkuu.
▶ Dokumenttituhooja peruuttaa automaattisesti.

HUOMIO!

Älä käytä katkoviiivaista ja vihreätä nuolinäp-päintä vuorottain aikaansaadaksesi eteen-päin-taaksepäin liikkeen koneessa.Leikkuri saattaa vaurioitua.

- Vedä paperi dokumenttisyöttöau-kosta.

Jos kaikki materiaali ei tule ulos laitteesta:

• Paina katkoviivaista nuolinäppäintä.
  ▶ Paperi työntyy ulos.
• Ota paperi pois.
• Puolita paperipino.
• Syötä paperia vähitellen.

Sähkomoottori on kuumennut liikaa

▶ Ohjauspaneelin punainen merkkivalo palaa.
▶ Paperinsilppuri pysähtyy auto-maattisesti.
- Anna paperinsilppurin läähtyä n. 15-20 min.

Luukku auki

▶ Ohjauspaneelin punainen merkkivalo palaan.
▶ Paperinsilppuri pysähtyy auto-maattisesti.
- Sulje etuluukku.

Vihje

Jos ovi avataan leikkuulaitteiston käydessä, paperisilppuri täytyy käynnistää oven sulkemisen jälkeen uudelleen vihreällä näppäimellä.

Silpunkeruupussi täynnä

• Ohjauspaneelin punainen merkkivalo palaan.
  ▶ Paperinsilppuri pysähtyy auto-maattisesti.

HUOMIO!

Tyhjennä täyttynyt silpunkeruupussi ehdottomasti, koska paperin toistuva väkinäinen ulostunkeminen voi aiheuttaa leikkuulaitteistossa toiminta häiriöitä.

Vihje

Leikkuulaitteiston peruutusajo (näppäin "taaksepäin") on mahdollista myös silppusäiliön ollessa täynnä.

• Vaihda silpunkeruupussi.

Muissa häiriötapauksissa tarkasta ennen asiakaspalvelun puoleen kääntymistä:

- ylikuormittuiko moottori.

Anna paperisilppurin jäähtyä n.

15–20 min ennen sen käyttöönottoa uudelleen.

- onko valokenno on likaantunut paperitukoksen vuoksi.

Puhdista valokenno paperinsyötössä kui- valla siveltimellä tai liinalla.

8 Puhdistus ja huolto

Kytke paperikirjasilppuri pois päältä, irrota verkkopistoke. Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Tarkasta ovikytkimen toiminto:

VAROITUS

Jos huomaat poikkeamia seuraavassa toiminnon kulussa, sammuta paperisilppuri, irrota verkkopistoke ja ota yhteyttä asiakaspalveluun.

• Työnnä verkkopistoke seinään ja kytke paperisilppuri päälle.
• Ohjaa pala paperia kohti ja avaa etuovi, kun palaa vedetään sisään.

  Leikkauslaitteiston tulee sammua heti ja ilmaisimen "Ovi auki" palaa.

• Sulje ovi.
  ▶ Leikkauslaitteiston ei saa vielä käynnistyä.
• Vedä paperi pois syöttöaukosta. Valokennon tulee olla vapaa.
• Kytke koneen virta pois ja uudelleen päälle.

  Leikkauslaitteisto käynnistyy kun syötät paperia.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin:

• Ruiskuta leikkauslohko-erikoisöljyä paperinsyöttöaukon kautta koko leveydelle.
• Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia.
  ▶ Paperipöly ja muut hiukkaset poistuvat.

9 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

10 Tekniset tiedot

Leikkaustapa Suikale Hiukkasleikkaus
Silpun koko (mm) 5,8 3,9 3,9 x 50 1,9 x 15 0,78x11 1 x 5		78x11 1 x 5
Turvaluokitus DIN 32757 – 1 2 2 3 4 5		Level 6*
Leikkausteho ** (arkkia), DIN A4 70 g/m280 g/m2		65 - 6751 - 53	48 - 5038 - 40	38 - 4033 - 35	26 - 2820 - 22	17 - 1912 - 14	11 - 1210
Silppuamisnopeus		100 mm/s		110 mm/s
Paino		74 kg		82 kg
Melutaso (tyhjäkänyti / kuorma)		60 dB(A) / 68 dB(A)		60 dB(A) / 75 dB(A)
Työleveys		400 mm
Liitäntä		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Teho maksimaalinen arkkimaara		2100 W
Mitat L x S x K (mm)		595 x 470 x 990
Silpunkeruupussin tilavuus		146 l

* HSM-spesifikaatio
** Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa. Tehotiedot 80 g/m² ovat laskemalla saatuja arvoja.

EU Vaatimustenmukaisuusvakuutus

Vamistaja HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM Classic 411.2

vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY

EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesifikaatiot:

• EN 55014-1:2006
• EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-3-2:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 13849-1:2008
• EN 62233:2008
• EN 60950-1:2006 + A11:2009 + A1:2010
