Tuotetyyppi	Asiakirjasilppuri
Merkki	HSM
Malli	Classic 225.2
Turvallisuustaso	P-4 (ristiinleikkaus)
Leikkauskapasiteetti	22-25 arkkia (A4, 70 g/m²)
Syöttöleveys	400 mm
Leikkaustyyppi	Ristiinleikkaus (4 x 40 mm)
Mitat (L × S × K)	500 × 400 × 800 mm
Paino	20 kg
Virtalähde	230 V / 50 Hz, 400 W
Melutaso	55 dB (A)
Keräyssäiliön tilavuus	120 litraa
Tärkeimmät ominaisuudet	Automaattinen käynnistys/pysäytys, pysäytys ylikuormitustilanteessa, peruutustoiminto,
	valmiustila, säiliön täyttymisilmaisin
Huolto ja puhdistus	Terien säännöllinen öljyäminen (30 min välein käytön aikana)
Turvallisuus	Ylikuumenemissuoja, hätäpysäytys,
	turvalukitus
Varaosat ja korjattavuus	Leikkuuterät, moottori, laakerit, elektroniikkakortit
Yleiset tiedot	2 vuoden takuu, saksalainen valmistus

Usein kysytyt kysymykset - Classic 225.2 HSM

Mikä on HSM Classic 225.2:n leikkauskapasiteetti?

HSM Classic 225.2 pystyy leikkaamaan jopa 22-25 arkkia A4-paperia (70 g/m²) yhdellä kertaa.

Mikä on tämän silppurin turvallisuustaso?

Se tarjoaa P-4 -turvallisuustason (ristiinleikkaus 4 x 40 mm), joka sopii luottamuksellisille tiedoille.

Kuinka silppurin terät öljytään?

Terät suositellaan öljyämään 30 minuutin välein käytön aikana tai säiliön tyhjentämisen jälkeen. Käytä erityistä silppuriöljyä noudattaen käyttöohjeen ohjeita.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin sähköliitäntä. Jos punainen merkkivalo palaa, laite on ylikuumenemissuojauksessa. Anna sen jäähtyä 30 minuuttia ennen uutta yritystä.

Säiliö on täynnä, kuinka se tyhjennetään?

HSM Classic 225.2:ssa on 120 litran säiliö. Tyhjennä se vetämällä säiliö ulos ja kaatamalla silppu pussiin. Aseta se takaisin paikalleen, kunnes se napsahtaa.

Voinko tuhota niittejä ja paperiliittimiä?

Kyllä, tämä malli voi tuhota niitit ja paperiliittimet ongelmitta. Poista kuitenkin paksut metalliklipsit ja kansiot.

Mikä on HSM Classic 225.2:n takuu?

Vakiotakuu on 2 vuotta osille ja työlle, käyttöehtojen mukaisesti.

Kuinka peruutustoimintoa käytetään?

Paperitukoksen sattuessa paina Peruutus-painiketta (Reverse) terien liikuttamiseksi taaksepäin ja paperin vapauttamiseksi. Käynnistä sitten uudelleen normaalitilassa.

Mitkä ovat laitteen mitat?

Mitat ovat noin 500 x 400 x 800 mm (L x S x K). Varaa riittävästi tilaa ilmanvaihdolle.

Mistä löydän käyttöohjeen?

Käyttöohje on saatavana ilmaiseksi PDF-muodossa notice-facile.com-sivustolla HSM Classic 225.2 -mallille. Voit ladata sen suoraan.

KÄYTTÖOHJE Classic 225.2 HSM

1 Tarkoituksenmukainen käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 3,9 5,8 3,9	x40	1,9x15
Luottokortit ● ●	●		●
CD-levyt, levykkeet ● ●		●

Laitteen luja koneisto sietää niittejä ja paperiliittimiä. Ainoastaan koneissa, joiden turvataso on HS Level 6 (1 x 5 mm), paperin joukossa ei saa olla niittejä tai paperiliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Tämä ei koske paperisilppureita, joiden turvallisuustaso on 5 ja HS Level 6. Kulumat, vauriot, jotka johtuvat epääasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

Ohje: Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoisesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen.

2 Turvaohjeita

Luokitus

Turvaohje Selitys
	DITUS Varoituksen huo-miotta jättäminen voi aiheuttaa hengenvaaran.
		miotta jät-täminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuk-

sessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

VAROITUS

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materi- aalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen.
• Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.
• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

Tarkasta laitteen ja johdon vau-riot säännöllisesti. Katkaise pa-perisilppurista virta, jos siinä on vaurioita tai jos se toimii epääsi-anmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.

- Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Huoltotöitä saa suorittaa aino-astaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huoltoteknikot.

Asiakaspalvelun osoitteet sivulla 72.

Huomio

Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan "Määräystenmukainen käyttö"-kappaleessa mainitulla tavalla.

3 Yleiskatsaus

1 Luukku
2 Paperinsyöttöaukko
3 Syöttöaukko levykkeitä ja CD-levyjä varten
4 Turvaohjeita
5 Valodiodinäyttö

Paperinsilppurion on käyttövalmis.

aperitukos / Moottori ylikuormittunut

Silpunkeruusäiliö täynnä / Ovikontakti puuttuu

6 Keinukytkin

▲: päälle
▼: pois, palautus

7 Tyyppikilpi

4 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
  • 5 laskospussia
• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
• Käyttöohje

Lisätarvikkeet

• 10 Iaskospussia, Tilausnro 1.410.995.100
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 72.

5 Käyttöönotto

- Irrota kuljetusvarmistimen siipiruuvit.

• Avaa paperisilppurin ovi.

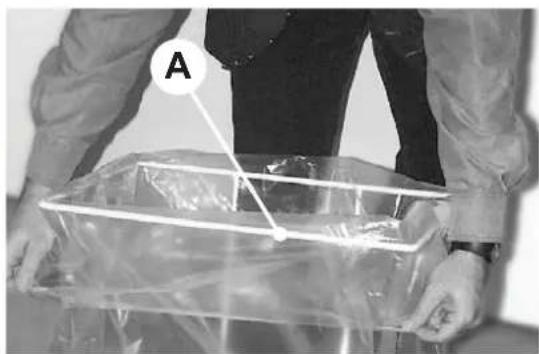

- Poista kehys (A) ja silppusäkki.
- Aseta silppusäkki kehykseen ja taita yläreunaa noin 20 cm.

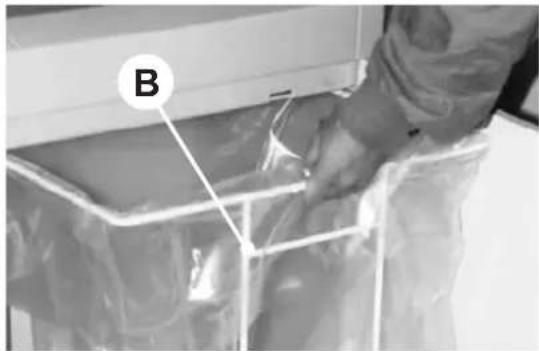

- Työnnä kehys (sanka B kaapin etupuolelle päin) takaisin ohjauskiskoille.

• Sulje paperisilppurin ovi.
• Työnnä verkkopistoke asianmukaisesti asennettun pistorasiaan.

6 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperisilppurin käynnistys

- Paina keinukytkintä ▲.

Keinukytkin lukittuu.

▶ Vihreä merkkivalo palaa.

▶ Paperisilppuri on käyttövalmis.

Paperin silppuaminene

- Syötä paperia paperinsyöttöaukkoon. Sallittu arkkimäärä, katso "Tekniset tiedot".

Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon.

➢ Paperi työntyy leikkuriin ja se silppuuntuu.

▶ Kun paperin syöttöaukko on

jälleen tyhjä, terän toiminta pysähtyy auto- maattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

Cd-levyjen ja levykkeiden silppuaminen (kts. „tarkoituksenmukainen käyttö“)

Syöttäkää CD-levyt ja levykkeet turvaelementissä olevan raon läpi. Se suojaa niitä sirpaloi-tumiselta.

Paperisilppurin virran katkaisu

- Napauta keinukytkintä ▼.

▶ Kytkin loksahtaa nolla-asentoon.

7 Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

▶ Ohjauspaneelin palaa.
Leikkauslaitteisto pyörii itsestään n. 2 s takaperin.
▶ Vedä paperi pois.

Huomio Älä kytke leikkuulaitteistoa vuorotellen eteen- ja taaksepäin (▲ - ▼). Paperisilppuri saattaa vioittua.

- Vetäkää paperi ulos paperinsyöt- töaukosta.

Jos paperi on liian alhaalla eikä sitä saada otettua ulos: Käyttä-kää keinukytkintä ▼ useita ker-toja lyhyesti. Valokennon täytyy olla vapaa.

• Kuittaa häiriö sammuttamalla ja käynnistämällä kone uudelleen.
• Puolita paperipino.
• Paina keinukytkintä▲.
• Syötä paperia vähitellen.
• Paina keinukytkintä▲.
• Syötä paperia vähitellen.

Silppusäiliö täynnä

▶ Ohjauspaneelin palaa.
▶ Paperinsilppuri pysähtyy.

Huomio Tyhjennä silppusäiliö aina sen täyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

• Kytke laitteen virta pois päältä painamalla kytkimenreunaa ▼.
  • Vaihda silpunkeruupussi. Aseta uusi silpunkerupuussi paikalleen.

Ovikontakti puuttuu

▶ Ohjauspaneelin palaa.
▶ Paperinsilppuri pysähtyy.
- Sulje etuluukku.

Muissa häiriötapauksissa tarkasta ennen asiakaspalvelun puoleen kääntymistä:

- ylikuormittuiko moottori.

Anna paperisilppurin jäähtyä n.

15–20 min ennen sen käyttöönottoa uudelleen.

- onko valokenno on likaantunut paperitukoksen vuoksi.

Puhdista valokenno paperinsyötössä kui- valla siveltimellä tai liinalla.

8 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois pääl- tä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laittee-seen ei saa joutua vettä.

Tarkasta säiliökontaktin toiminto VAROITUS

Jos huomaat poikkeamia seuraavassa toiminnon kulussa, sammuta paperisilppuri, irrota verkkopistoke ja ota yhteyttä asiakaspalveluun.

• Työnnä verkkopistoke seinään ja kytke paperisilppuri päälle.
• Ohjaa pala paperia kohti ja kaada säiliötä ulospäin, kun palaa vedetään sisään.

  Leikkauslaitteiston tulee sammua heti ja ilmaisimen "Säiliö auki" palaa.

• Aseta silppusäiliö taas oikein paikalleen.

  Leikkauslaitteiston ei saa vielä käynnistyä.

• Vedä paperi pois syöttöaukosta. Valokennon tulee olla vapaa.
• Kytke koneen virta pois ja uudelleen päälle.
  ▶ Leikkauslaitteisto käynnistyy kun syötät paperia.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin (lyhyt sillpu):

• Suihkuta leikkauslohko-erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.
• Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (▼)
  ▶ Paperipöly ja muut hiukkaset poistuvat.

9 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

10 Tekniset tiedot

Leikkaustapa Suikale Hiukkasleikkaus
Silpun koko (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78x11 1 x 5
Turvaluokitus DIN 32757 – 1		2	2	3	4	5	Level 6*
Leikkausteho** (arkkia) DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 - 7
Paino		44 kg		52 kg
Melutaso (tyhjäkänyti / kuorma)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Silppuamisnopeus		126 mm/s		135 mm/s
Työleveys		300 mm
Liitäntä		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Teho maksimiarkkimäärä		1400 W
Toimintatapa		Jatkuva käyttö
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä		-10°C – +40°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)		501 x 472 x 877
Silppusäilion tilavuus		120 l

* HSM-spesifi kaatio
** Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa. Tehotiedot 80 g/m² ovat laskemalla saatuja arvoja.

EU Vaatimustenmukaisuusvakuutus

Vamistaja HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM Classic 225.2

vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY

EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesifi kaatiot:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004
• EN 61000-3-2:2006
• EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-6:2007
• EN 13849-1:2008
• EN 61000-4-11:2004
• EN 62233:2008
• EN 50366:2003 + A1:2006
• EN 60950-1:2006 + A11:2009 + A1:2010

Rolf Gasteier - Tekninen johta
