BEDIENUNGSANLEITUNG Classic 225.2 HSM

deutsch: Aktenvernichter HSM Classic 225.2 3

1 Bestimmungsgemäße Verwendung, Gewährleistung

Sehen Sie auf dem Typenschild an der Geräterückseite nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist und beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittgröße (mm) 3,9 5,8 3	9x40	1,9x15
Kreditkarten ● ● ●		●
CDs, Disketten	●	●	●

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Maschinen der Sicherheitsstufe HS Level 6 (1 x 5 mm) darf das Papier keine Heft- oder Büroklammern enthalten.

Die Gewährleistungszeit für den Aktenvernichter beträgt 2 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Sicherheitsstufe 5 und HS Level 6. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

Hinweis: Aktenvernichter mit Partikel-schneidwerk werden als Option auch mit einem Gerät zum automatischen Schmieren des Schneidwerks angeboten. Beachten Sie die beiliegende Dokumentation des Ölers, falls Ihre Maschine damit ausgerüstet ist.

2 Sicherheitshinweise

Klassifi zierung

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie sie für späteren

Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter. Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kindern unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man-

gels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

deutsch

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Vermeiden Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser.
• Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.
• Verwenden Sie das Gerät nur in trockenen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Regen.

Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

- Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Servicearbeiten dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden. Kundendienstadressen siehe Seite 72.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich gemäß den Vorgaben des Kapitels „Bestimmungsgemäße Verwendung“.

3 Übersicht

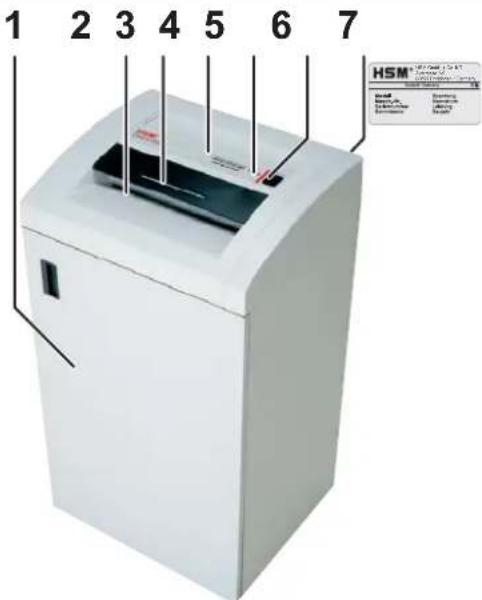

1 Tür
2 Papierzufuhr
3 Zuführöffnung für Disketten und CDs
4 Sicherheitshinweis
5 Leuchtdiodenanzeige

Aktenvernichter ist betriebsbereit.

Papierstau oder Motor überlastet

Schnittgutbehälter voll oder Tür offen

6 Wippschalter

▲: Ein
▼: Aus, Rücklauf

7 Typenschild

4 Lieferumfang

• Aktenvernichter anschlussfertig in Karton verpackt
  • 5 Schnittgutsäcke
  • 1 Flasche Schneidblock-Spezialöl (50 ml) für Geräte mit Partikelschnitt
• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke Best.-Nr. 1.410.995.100
• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 72.

5 Inbetriebnahme

- Schrauben Sie vor Inbetriebnahme die Flügelschrauben der Transportsicherung heraus.

• Öffnen Sie die Tür des Aktenvernichters.

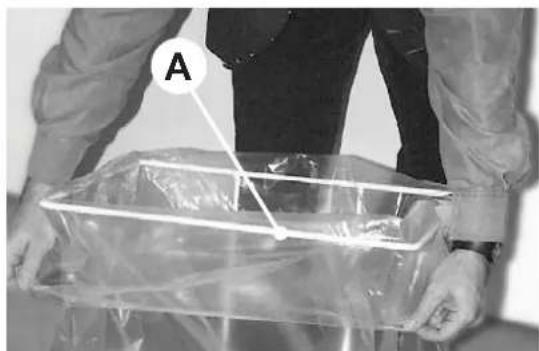

• Entnehmen Sie den Rahmen (A) und einen Schnittgutsack.

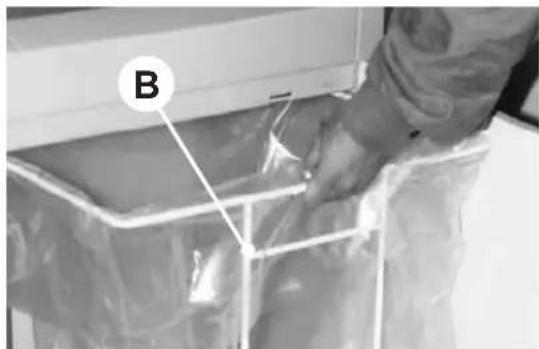

• Setzen Sie den Schnittgutsack in den Rahmen ein und schlagen Sie den oberen Rand ca. 20 cm um.

- Schieben Sie den Rahmen (Bügel B zur Schrankvorderseite zeigend) wieder in die Führungsschienen ein.

• Schließen Sie die Tür des Aktenvernichters.
• Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

WARNUNG

Stellen Sie vor dem Einschalten der Maschine sicher, dass alle Sicherheitshinweise beachtet wurden.

Aktenvernichter einschalten

• Drücken Sie Wippschalter ▲.
  Wippschalter rastet ein.
  Grüne LED leuchtet.
  ▶ Aktenvernichter ist betriebsbereit.

Papier vernichten

• Führen Sie das zu vernichtende Papier zu. Zulässige Blattzahl siehe Technische Daten.
  ▶ Die Lichtschranke startet das Schneidwerk automatisch.
  Das Papier wird in das Schneidwerk eingezogen und vernichtet.
  ▶ Ca. 3 s nachdem die Papier-

zufuhr wieder frei ist, schaltet der Aktenvernichter automatisch ab und geht in Betriebsbereitschaft.

Zerkleinerung von CDs und Disketten (siehe „Bestimmungsgemäße Verwendung“)

Führen Sie CDs und Disketten durch den Schlitz im Sicherheitselement zu. Das schützt Sie vor Splittern.

Aktenvernichter ausschalten

• Tippen Sie Wippschalter ▼ an.
  ▶ Schalter springt auf Nullstellung.

7 Störungsbeseitigung6 Bedienung

Papierstau

Sie haben zuviel Papier auf einmal zugeführt.

▶ Rote LED leuchtet.
▶ Schneidwerk läuft selbständig ca. 2 s rückwärts.
Das Papier wird herausgeschoben.

Achtung Schalten Sie das Schneidwerk nicht abwechselnd vorwärts - rückwärts (▲ - ▼). Dadurch kann der Aktenvernichter beschädigt werden.

• Papier aus der Papierzufuhr herausziehen.
  Wenn das Papier zu tief sitzt und nicht herausgenommen werden kann: Wippschalter ▼ mehrmals kurzzeitig betätigen.
  Lichtschranke muss frei sein.

• Quittieren Sie die Störung durch Ausschalten und erneutes Einschalten der Maschine.
  • Halbieren Sie den Papierstapel.
• Drücken Sie Wippschalter ▲.
• Führen Sie das Papier nacheinander zu.

Schnittgutbehälter voll

▶ Rote LED leuchtet.
▶ Aktenvernichter schaltet ab.

Achtung Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

• Schalten Sie den Aktenvernichter aus. Tippen Sie dazu Wippschalter ▼ an.
• Nehmen Sie den vollen Schnittgutsack heraus und spannen Sie einen neuen Schnittgutsack ein.

Tür offen

▶ Rote LED leuchtet.
▶ Aktenvernichter schaltet ab.
- Überprüfen Sie, ob die Fronttür richtig geschlossen ist.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kunden-dienstes

– ob der Motor überlastet wurde.

Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

- ob die Lichtschranke durch Papierstaub verschmutzt ist.

Reinigen Sie die Lichtschranke in der Papierzufuhr mit einem trockenen Pinsel oder Tuch.

8 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter aus und ziehen Sie den Netzstecker.

Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

Überprüfen Sie die Funktion des Türschalters:

WARNUNG

Falls Sie Abweichungen von folgendem Funktionsablauf feststellen, schalten Sie den Aktenver-

nichter aus, ziehen Sie den Netzstecker und informieren Sie den Kundendienst.

• Stecken Sie den Netzstecker und schalten Sie den Aktenvernichter ein.
• Führen Sie ein Blatt Papier zu und öffnen Sie die Fronttür, während das Blatt eingezogen wird.
  Das Schneidwerk muss sofort abschalten und die Anzeige "Tür offen" leuchten.
• Schließen Sie die Tür.
  Das Schneidwerk darf noch nicht wieder anlaufen.
• Ziehen Sie das Papier aus der Zuführöffnung. Die Lichtschranke muss frei sein.
• Schalten Sie die Maschine aus und erneut ein.
  ▶ Bei Papierzufuhr startet das Schneidwerk.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung,

Geräuschentwicklung oder nach jedem Leeren

des Schnittgutbehälters (nur bei Partikelschnitt):

• Spritzen Sie Schneidblock–Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr rückwärts (▼) laufen.
  Papierstaub und Partikel werden gelöst.

9 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung

oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

10 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,78x11 1 x 5
Sicherheitsstufe DIN 32757 – 1		2	2	3	4	5	Level 6*
Schnittleistung** (Blatt) DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 - 7
Gewicht		44 kg		52 kg
Geräuschemission (Leerlauf / Last)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Schnittgeschwindigkeit		126 mm/s		135 mm/s
Arbeitsbreite		300 mm
Anschluss		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Leistung bei max. Blattzahl		1400 W
Betriebsart		Dauerbetrieb
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN		-10°C bis +40°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)		501 x 472 x 877
Volumen des Schnittgutbehälters		120 l

* HSM-Spezifikation
** Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen. Die Leistungsangaben in 80 g/m² sind rechnerisch ermittelte Werte.

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklärt hiermit, dass die nachstehend bezeichnete Maschine

Aktenvernichter HSM Classic 225.2

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EG-Richtlinien entspricht:

Niederspannungsrichtlinie 2006 / 95 / EG

EMV-Richtlinie 2004 / 108 / EG

Angewandte Normen und technische Spezifikationen:

• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008
• EN 61000-4-4:2004
• EN 61000-3-2:2006
• EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-6:2007
• EN 13849-1:2008
• EN 61000-4-11:2004
• EN 62233:2008
• EN 50366:2003 + A1:2006
• EN 60950-1:2006 + A11:2009 + A1:2010

Frickingen, 01.03.2011

Rolf Gasteier - Technischer Leiter

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Rolf Gasteier - Gerente Técnico

Frickingen, 01.03.2011

Rolf Gasteier - Director técnico

Frickingen, 01.03.2011

Rolf Gasteier - Technisch leider

Frickingen, 01.03.2011

Rolf Gasteier - Teknisk leder

Frickingen, 01.03.2011

Rolf Gasteier - Teknisk chef

Frickingen, 01.03.2011

Frickingen, 01.03.2011

Rolf Gasteier - teknisk leder

HSM®

HSM GmbH + Co. KG

Austraße 1-9
