Classic 225.2 - Makulator HSM - Gratis brugsanvisning og manual

Produkttype	Dokumentshredder
Mærke	HSM
Model	Classic 225.2
Sikkerhedsniveau	P-4 (krydsskæring)
Skærekapacitet	22-25 ark (A4, 70 g/m²)
Indgangsbredde	400 mm
Skæretype	Krydsskæring (4 x 40 mm)
Mål (L × B × H)	500 × 400 × 800 mm
Vægt	20 kg
Strømforsyning	230 V / 50 Hz, 400 W
Støjniveau	55 dB (A)
Kapacitet for opsamlingsbeholder	120 liter
Hovedfunktioner	Automatisk start/stop, stop ved overbelastning, reversering,
	standby-tilstand, beholder fuld indikator
Vedligeholdelse og rengøring	Regelmæssig oliering af knivene (hver 30. minuts brug)
Sikkerhed	Overophedningsbeskyttelse, nødstop,
	sikkerhedslås
Reservedele og reparationsmuligheder	Skæreknive, motor, lejer, elektroniske kort
Generelle oplysninger	2 års garanti, tysk fremstilling

Ofte stillede spørgsmål - Classic 225.2 HSM

Hvad er skærekapaciteten for HSM Classic 225.2?

HSM Classic 225.2 kan skære op til 22-25 ark A4-papir (70 g/m²) i én gennemgang.

Hvad er sikkerhedsniveauet for denne shredder?

Den tilbyder et sikkerhedsniveau P-4 (krydsskæring 4 x 40 mm), velegnet til fortrolige oplysninger.

Hvordan olierer man shredderens knive?

Det anbefales at olierer knivene hver 30. minuts brug eller efter tømning af beholderen. Brug specialolie til shredder i henhold til manualens anvisninger.

Hvad gør jeg, hvis apparatet ikke starter?

Kontrollér først strømforsyningen. Hvis den røde lampe lyser, er apparatet i overophedningsbeskyttelse. Lad det køle af i 30 minutter, før du prøver igen.

Beholderen er fuld, hvordan tømmer jeg den?

HSM Classic 225.2 har en 120 liters beholder. For at tømme den, træk beholderen mod dig og tøm makulaturen i en pose. Sæt den på plads, indtil den klikker på plads.

Kan jeg makulere hæfteklammer og clips?

Ja, denne model kan makulerer hæfteklammer og clips uden problemer. Fjern dog ringbind og tykke metalclips.

Hvad er garantien for HSM Classic 225.2?

Standardgarantien er 2 år på dele og arbejdsløn, under forbehold af brugsbetingelserne.

Hvordan bruger jeg reverseringsfunktionen?

Ved papirstop skal du trykke på Reverseringsknappen (Reverse) for at få knivene til at gå tilbage og frigøre papiret. Genstart derefter i normal tilstand.

Hvad er apparatets mål?

Målene er ca. 500 x 400 x 800 mm (L x B x H). Sørg for tilstrækkelig plads til ventilation.

Hvor finder jeg brugsanvisningen?

Brugsanvisningen er gratis tilgængelig som PDF på notice-facile.com for modellen HSM Classic 225.2. Du kan downloade den direkte.

BRUGSANVISNING Classic 225.2 HSM

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 3,9 5,8 3,9x40 1,9x15
Kreditkarten ● ●	●		●
CD'er, disketter ● ●		●

Det robuste drev tåler kontakt med hæfteklammer og clips. Udelukkende ved maskiner med sikkerhedstrin HS Level 6 (1 x 5 mm) må papiret ikke indeholde hæfteklammer eller clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med sikkerhedstrin 5 og HS Level 6. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

Bemærk: Makulatorer med partikelskæreværk tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

2 Sikkerhedsinstruktioner

Klassifi cering

Sikkerhedshenvisning	Forklaring
ARSEL Mangle	ende overhol-delse af advarslen kan medføre skader for liv og helbred.
	verhol-delse af henvisningen kan forårsage materielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

dansk

ADVARSEL

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder må kun udføres af HSM-kundeservice og service- teknikere fra vores kontraktpartnere.

Kundeserviceadresser se side 72.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

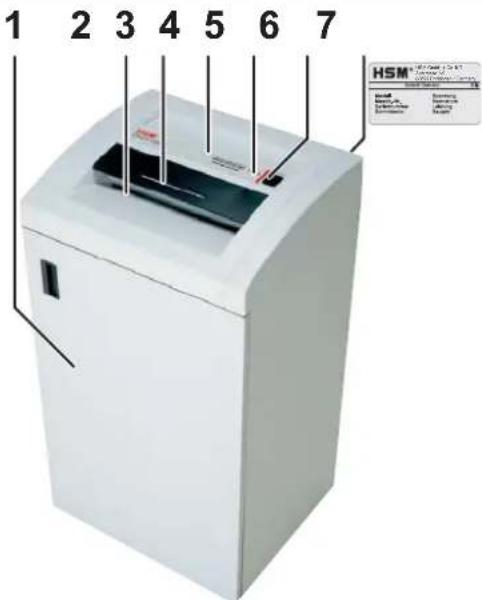

3 Oversigt

1 Dør
2 Åbning for papirtilførsel
3 Tilførselsåbning fo disketter og cd'er
4 Sikkerhedsinstruktioner
5 LED-display

Makuleringsmaskinen er driftsklar.

apirstop / Motor overbelastet

Affaldsbeholferen fuld / Dørkontakt afbrudt

6 Vippekontakt

▲:Til
▼: Fra, returløb

7 Typeskilt

4 Leverage

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
  • 5 sidefoldeposer
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.410.995.100
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 72.

5 Ibrugtagning

- Fingerskruerne på transportsikringen skrues ud.

• Åbn makulatorens dør.
• Tag rammen (A) og en materialesæk ud.
• Sæt materialesækken ind i rammen, og fold den øverste kant ca. 20 cm ned.

- Skub rammen (bøjle B, der peger mod skabets forside) ind i føringsskinnerne igen.

• Luk makulatorens dør.
• Sæt netstikket ind i en korrekt installeret stikdåse.

6 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Tryk på vippekontakten ▲.

▶ Vippekontakten falder i hak.

▶ Kontrollampen lyser grønt.

• Tilfør papir, der skal makuleres. Arkydelse, se „Tekniske data“.

  Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen.
  Papiret trækkes ind i skære- værket og makuleres.
  ▶ Når papirtilførselsåbningen

igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

Makulering af cd'er og disketter (se „Korrekt anvendelse“)

Før cd'er og disketter gennem åbningen i sikkerhedselementet. Det beskytter Dem for splinter.

Frakobling af makulatoren

Der er tilført for meget papir på én gang.

▶ Kontrollampen lyser rødt.
Skærebordet kører automatisk ca. 2 sek. tilbage.
▶ Papir skubbes ud.

Vigtigt Kør ikke skæreværket skiftevis fremad-tilbage (▲ - ▼). Derved kan makulatoren tage skade.

- Træk papiret ud af papirtilførselsåbningen.

Hvis papiret sidder for dybt og ikke kan tages ud: Tænd vippe- kontakt, ▼ flere gange kortva- rigt. Fotocellen skal være fri.

• Kvittér fejlen ved at slukke og tænde maskinen igen.
• Tryk vippekontakten ▲ ind.
• Tilfør papiret efter hinanden.

Affaldsbeholder fuld

▶ Kontrollampen lyser rødt.
▶ Makuleringsmaskinen stopper.

Vigtigt Tøm den fulde affaldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

• Sluk makulatoren ved at trykke på vippekontakten ▼.
• Makulaturpose udskiftes, ny makulaturpose sættes i.

Dørkontakt afbrudt

▶ Kontrollampen lyser rødt.
▶ Makuleringsmaskinen stopper.
- Frontdøren lukkes.

Før vores kundeservice kontaktes, skal du ved andre fejl kontrollere

- om motoren blev overbelastet.

Lad makulatoren køle af i ca.

15 – 20 min., før den tages i drift igen.

- om fotocellen er tilsmudset på grund af papirstøv.

Rengør fotocellen i papirtilførslen med en tør pensel eller klud.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Kontrollér, at beholderkontakten fungerer

ADVARSEL

Hvis der konstateres afvigelser fra følgende funktionsforløb, skal makulatoren slås fra, netstikket trækkes ud og kundeservicen informeres.

• Sæt netstikket i, og tænd makulatoren.
• Før et ark papir ind, og vip beholderen ud, mens arket trækkes ind.
• Skæreværket skal straks frakoble og visningen "beholder åben" lyse.
• Sæt materialebeholderen helt ind igen.
  ▶ Skæreværket må endnu ikke starte igen.
• Træk papiret ud af tilførselsåbningen. Fotocellen skal være fri.
• Sluk maskinen, og tænd den igen.
  ▶ Ved papirtilførsel starter skæreværket.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun ved partikelsnit):

• Sprøjt skæreblok–specialolie på skære-akslerne i hele bredden gennem papirtilførselsåbningen.
• Skæreværk uden papirtilførsel bevæges fl ere gange tilbage (▼).
  ▶ Papirstøv og partikler løsnes.

9 Bortskaffelse / recycling8

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerheden. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

10 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0	78x11 1 x 5
Sikkerhedstrin DIN 32757 – 1	2	2	3	4	5	Level 6*
Skæreeffekt** (ark), DIN A4 70 g/m 2 80 g/m 2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Vægt	44 kg		52 kg
Støjniveau (tomgang / last)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Skærehastighed	126 mm/s		135 mm/s
Indføringsbredde	300 mm
Tilslutning	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt ved maks. antal ark	1400 W
Driftsart	Konstant drift
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +40°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	501 x 472 x 877
Materialebeholderens volumen	120 l

* HSM-specifi kation
** Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige. Effektangivelserne ved 80 g/m² er matematisk beregnede værdier.

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklærer hermed, at maskinen, der er betegnet nedenfor,

makulator HSM Classic 225.2

på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF

2 Säkerhetsanvisningar

Klassifi cering

Se merkeskiltet på apparatets bakside for hvilken kuttebredde og nettspenning maku- leringsmaskinen er beregnet for, og les de aktuelle punktene i bruksanvisningen.

Sikkerhetsinstruks		Forklaring
ADVARSEL	Hvis	advarselen ikke overholdes, kan det føre til livstruende skader.
Merk		Hvis instruksen ikke overholdes, kan det føre til materielle skader.
