KÄYTTÖOHJE Securio AF 150 1.9 x 15mm HSM

eesti: Paberipurustaja SECURIO AF150 129

1 Symboleiden selitykset ja turvallisuusohjeet

Turvallisuus- ja varoitusohjeet koskevat tilanteita, joissa voi syntyä henkilö- tai esinevahinkoja ja niistä löytyy toimenpiteitä vaaran ehkäisemiseksi.

Varoituskolmio ja signaalisana VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaaralli- sen loukkaantumisen mahdollisuuteen.

HUOMIO

varoittaa mahdollisista esinevahingois.

Vihje

merkitsee tietoja koneen tehokkaasta käytöstä ilman turvariskejä.

Turvaohjeita

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

Terävät terät aiheuttavat loukkaantumisvaaran!

Älä koskaan kosketa paperinsyö- tön rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Vaaroja lapsille ja muille henkilöille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuoti-aat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykki-set kyvyt tai joiden tiedoissa ja

kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella.

Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Sähkövirta aiheuttaa turvallisuusriskin

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

- Tarkasta laitteen ja johdon vauriot säännöllisesti.

Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epäasianmukaisesti, sekä kun vaihdat sen paikkaa tai puh- sitä, irrota verkkopistoke.

• Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen. Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

2 Tarkoituksenmukainen käyttö, takuu

Ota silppusäiliö pois ja tarkista leikkauspään tyyppikilvestä (katso yleiskatsauksen kohta 4), mille leikkausleveydelle ja verkko-jännitteelle paperisilppurisi on suunniteltu. Noudata käyttöohjeen vastaavia kohtia.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 4,5x30 1,9x15
Luottokortit ●
CD-levyt ●

Tätä materiaalia ei saa syöttää automaattisen syöttöalustan kautta.

Laitteen luja koneisto sietää niittejä ja pape- riliittimiä. Automaattista syöttölaitteistoa käytettäessä paperissa ei saa olla niittejä.

Paperisilppurin tuotevastuuaika on 3 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Näistä poikkeuksen tekevät paperisilppurit, joiden leikkausleveys on 0,78x11 mm. Kulumat, vauriot, jotka johtuvat epääsi- anmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin. Paperikasetin sisäänvetorullat ovat kuluvia osia.

HSM takaa varaosien toimittamisen jopa 10 vuotta tämän mallin valmistuksen lopet-tamisen jälkeen.

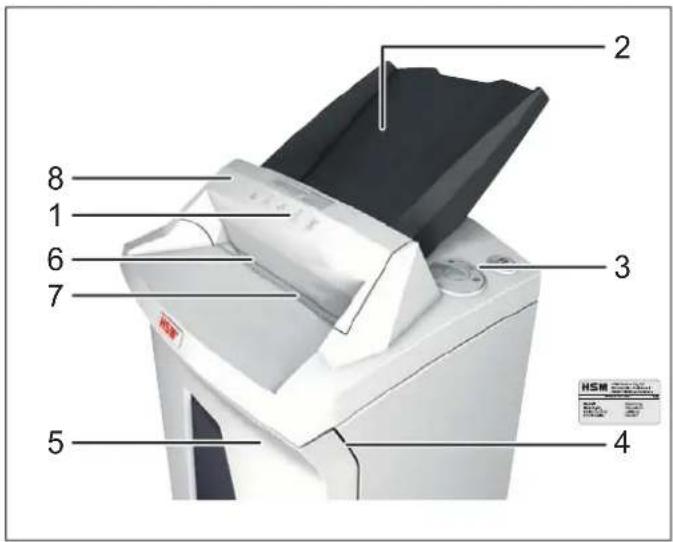

3 Yleiskatsaus

2 8 1 6 7 3 5 4 HSM

1 Turvaohjeita
2 Automaattinen syöttöalusta
3 Käyttö- ja näyttöyksikkö
4 Tyyppikilpi
5 Silppusäiliö
6 Syöttöaukko
7 Valokenno
8 Suojaelementti

Käyttö- ja näyttölaitteet

Peruutuspainike

Näytöt:

Säiliö täynnä

Leikkauskoneiston tukos

Säiliö tai turvaelementti auki

Käyttövalmis

Vaarallinen verkko-jännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Käytä laitetta ainoastaan kuivissa sisätiloissa. Älä käytä sitä kosteissa tiloissa tai sateessa.
• Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

Asenna automaattinen syöttöalusta:

• Taita turvaelementti eteenpäin.
- Alusta on pakattu erilliseen laatikkoon.

Aseta alusta ohjaimeen ja paina sitä alaspäin, kunnes se lukittuu paikalleen.

Lukitse alusta painamalla alustan lukitusnokkia vasemmalle ja oikealle ulospäin.

• Taita turvaelementti taas taaksepäin.

- Liitä toimituksessa mukana ollut verkkojohto paperisilppurin takaosaan ja työnnä verkkopistoke asianmukaisesti asennettuun pistorasiaan.

5 Käyttöönotto

Paperisilppurin käynnistys

• Paina paperinsilppurin takana oleva kytkin asentoon "I".
• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" palaa.

Paperin silppuaminen

Voit silputa paperia syöttämällä sitä suoraan syöttöaukkoon tai käyttämällä automaattista sisäänvetoa. Automaattista syöttökasettia käytettäessä on mahdollista lisäksi syöttää käsin papereita tai CD-levyjä.

1. Syötä paperia suoraan syöttöaukkoon

Syötettäessa paperia leikkauskoneiston valokenno käynnistää koneen automaattisesti.

2 s sen jälkeen, kun valokenno pape- rinsyöttöaukossa on jälleen vapaa, kytkey-

tyy leikkauskoneisto automaattisesti pois ja paperisilppuri palaa käyttövalmiuteen.

2. Syötä paperia automaattisen syöttöalustan kautta

Paperisilppuri on varustettu automaattisella syöttölaitteistolla (autofeed), joka voi ottaa jopa 150 arkkia paperia. Arkit vedetään yksitellen sisään automaattisen syöttälustan kautta, kun olet käynnistänyt leikkuukoneiston kytkemällä jatkuvan toiminnon päälle tai syöttämällä yhden arkin syöttörakoon. Silppuamisen jälkeen paperisilppuri palaa jälleen valmiustilaan.

VAROITUS Loukkaantumisvaara!

Paperikasetin sisäänvetorullat kulkevat silppuamisen aikana, vaikka kansi olisi auki. Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. rullien alueelle.

Aseta automaattiseen syöttöalustaan paperipino (kork. 150 arkkia, 80 g/m²).

HUOMIO: Paperissa ei saa olla niittejä tai klemmareita.

- Aloita silppuaminen. Siihen on kaksi mahdollisuutta:

a) Paina käyttöpainiketta 4 sekunnin ajan. Siten valitset jatkuvan käytön tilan.

Leikkuukoneisto ja automaattinen syöttötoiminto käynnistyvät. Paperi ohjataan leikkuulaitteistoon.
2 minuuttia sen jälkeen, kun kaikki auto- maattisen syöttöalustan arkit on silputtu, koneisto lopettaa toiminnan ja palaa val- miustilaan.
Ennenaikainen keskeytys: Paina käyttöpainiketta.

b) Työnnä paperiarkki suoraan syöttörakoon.

Leikkuukoneisto ja automaattinen syöttötoiminto käynnistyvät. Paperi ohjataan leikkuulaitteistoon.
2 minuuttia sen jälkeen, kun kaikki auto- maattisen syöttöalustan arkit on silputtu, moottori sammuu ja paperisilppuri palaa valmiustilaan.

CD-levyjen ja luottokorttien silppuaminen

CD-levyt vain leikkauskoossa 4,5x30 mm, pankki-/luottokortit vain leikkauskoossa 4,5x30 mm ja 1,9x15 mm

VAROITUS

Loukkaantumisvaara sirpaleista!

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sir-paleita.

- Käytä sen vuoksi suojalaseja.

- Syötä syöttöaukon keskelle ainostaan yksi CD/DVD tai kortti kerrallaan. Näitä materiaaleja ei saa syöttää automaattisen syöttöalustan kautta.

Tuhotun materiaalin lajittelua varten voit silppukoon 4,5 x 30 mm koneilla käyttää mukana toimitettua CD-säkkiä.

Huolehdi ympäristöstä ja erottele erilaiset materiaalit hävittämistä varten.

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" sammuu.
• Paina paperinsilppurin takana oleva kytkin asentoon „0“.

Muita toimintotiloja

- Jatkuva tila

Käyttö: Suurien paperi- määrien tuhoaminen Toiminto: Leikkauskoneisto toimii jatkuvasti. Jos 2 minuuttiin ei syötetä materiaalia, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käyttövalmiuteen.

Käynnistys: Paina päälle-/pois-näppäintä vähintään 4 sekuntia.

Keskeytys: Paina päälle-/pois-näppäintä.

- Valmiustila

Toiminto: 2 minuuttia viimeisen paperin-syötön jälkeen kaikki tarpeettomat laitteet kytketään automaattisesti pois.

Näyttö "käyttövalmis" sammuu säännöllisin välein hetkeksi aikaa.

Kun syötät paperia, paperisilppuri käynnistyy itsestään.

6 Häiriönpoisto

Näyttö Häiriö Häiriöiden		poisto
- Moottori käyjatkuvastimutta ei vedäpaperia kasetista.		Paperitukos automaattisessa syöttökasetissaSyynä on useimmiten paperinipussa olevat niitit tai paperiliittimet.Poista niitit papereista ja aseta nippu uudelleen sisään.
Jatkuva valo	Paperitukos Laitteeseen on syötetty kerralla liikaa paperia.Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi paperitukoksen.Puolita paperinippu.Syötä paperia vähitellen.
	Moottori ei käy.	➢ Paperitukos automaattisessa syöttökasetissa on kestänyt kauem-min kuin 2 minuuttia. Vianetsintä, katso yllä.Jos moottori on jäänyt jatkuvasti käymään, esimerkiksi syöttöaukon valokennon ollessa paperinpalojen tai pölyn pysyvästi peittämä, kytkeytyy moottori pois 60 minuutin kuluttua.
	Ylikuormitus •	Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n.15–20 min ennen sen käyttöönottoa uudelleen.
Vilkkuva valo	Yleinen häiriönäyttö	• Paperin silppuamisen aikana on tapahtunut virhe.Vedä paperi pois syöttöraosta niin, että valokenno on vapaa.
[BTYK]	Silppusäiliö täynnä	• Tyhjennä silppusäiliö.VihjeJos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon eikä putoa paperisilppurin sisätilaan.
[TXOZ]	Säiliö tai tur-vaelementti auki	• Aseta silppusäiliö oikein alakaappiin.Taita turvaelementti taaksepäin.

7 Puhdistus ja huolto 8 Hävittäminen / kierrätys

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirrät konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huoltoasentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrottamista kotelosta. Asiakaspalvelun osoitteet sivulla 204.

Puhdista paperisilppuri ainoastaan pehme-ällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

DON'T FORGET

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin. Käytä ainoastaan HSM-leikkauslohkoerikoisöljyä:

• Suihkuta erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä terääakseleille.
• Anna leikkauslaitteiston toimia ilman paperin syöttämistä noin 10 sekuntia jatkuvalla toiminnolla.
  ▶ Paperipöly ja muut hiukkaset poistuvat.

Jos automaattisen syöttöalustan paperi ei enää kulje varmasti leikkuukoneistoon, ovat sisäänvetorullat kuluneet ja ne tulee vaihtaa. Sitä varten on tarjolla vaihtosarja. Ota yhteyttä asiakaspalveluumme.

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen. Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

9 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
• Verkkoliitäntäjohto
• 5 laskospussia
  • 1 CD-säkki koneille silppukoolla 4,5x30 mm
  • 1 pullo erikoisvoiteluöljyä 50 ml
• Käyttöohje

Lisätarvikkeet

• 10 laskospussia, Tilausnro 1.661.995.150
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 204.

10 Tekniset tiedot

Leikkaustapa Silppuleikkaus
Leikkauskoko (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Turvataso DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Leikkausteho* (arkki), DIN A4 70 g/m280 g/m2	10 - 128 - 10	8 - 96 - 7	65
Paino	19,6 kg	19,4 kg
Leikkausnopeus	65 mm/s
Syöttöleveys	240 mm
Liitäntä	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Ottoteho maks. arkkimäärällä	500 W
Energiankulutusvalmiustilassa	< 2 Wh
Toimintatapa	Jatkuva käyttö
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +25°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	395 x 381 x 740
Silppusäilion tilavuus	34 l

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirekti ivi 2006/95/EY
- Sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY
• RoHS-direkti ivi 2011/65/EU

EU-vaati mustenmukaisuusvakuutuksen voi pyytää valmistajalta.
