Securio AF 150 1.9 x 15mm - Dokumentide purustaja HSM - Tasuta kasutusjuhend

Toote tüüp	Dokumendihävitaja
Lõike tüüp	Osakesteks lõikamine (cross-cut)
Lõikelaius	1,9 x 15 mm
Turvalisuse tase (DIN 66399)	P-5 / T-5 / E-4 / F-2
Lõikevõime (80 g/m²)	8–9 lehte korraga
Automaatse etteande võime (80 g/m²)	Kuni 150 lehte
Kollektori maht	34 liitrit
Sisestuslaius	240 mm
Mõõtmed (L x S x K)	395 x 381 x 740 mm
Kaal	19,4 kg
Elektritoide	230 V, 50 Hz
Tarbitav võimsus	500 W
Lõikekiirus	65 mm/s
Töörežiim	Pidev töö (2 minutit enne ooterežiimi)
Krediitkaartide hävitamine	Jah (1 korraga)
CD/DVD hävitamine	Ei (ainult laiusega 4,5 x 30 mm)
Paberiummistuse vastane	Automaatne tagurpidi funktsioon ummistuse korral
Ohutus	Turvaseade, mis takistab avamist töötamise ajal
Hooldus	Silindrite regulaarne õlitamine spetsiaalse HSM-õliga
Garantii	3 aastat, HSM-i eluaegne garantii lõikesilindritele
Kaasasolevad tarvikud	Spetsiaalne õli 50 ml, 5 purustuskotti, toitekaabel, kasutusjuhend

Korduma kippuvad küsimused - Securio AF 150 1.9 x 15mm HSM

Kuidas kasutada automaatset etteandjat (Autofeed) ?

Asetage kuni 150 lehte (ilma klambrite ja kirjaklambriteta) Autofeedi alusele. Vajutage juhtnuppu 4 sekundit, et aktiveerida pidev režiim, või sisestage leht sisselaskeavasse automaatseks käivitamiseks. Lehti juhitakse ükshaaval.

Mida teha paberi ummistuse korral ?

Purusti pöörab automaatselt lõikesuunda mõneks sekundiks. Kui ummistus püsib, vajutage nuppu tagurpidi 'R', et paber väljutada. Eemaldage virn, eemaldage pooled lehed, seejärel sisestage dokumendid ükshaaval.

Kuidas õlitada lõikeplokki ?

Kasutage ainult spetsiaalset HSM-õli. Pihustage õli kogu silindrite laiusele läbi sisselaskeava, seejärel laske purustil pidevas režiimis ilma paberita töötada umbes 10 sekundit. Õlitage iga kollektori tühjendamise järel või müra korral.

Kas ma saan hävitada kirjaklambreid ja klambreid ?

Jah, tugev lõikemehhanism talub klambreid ja kirjaklambreid, kui sisestate paberi otse pilusse. Tähelepanu: eemaldage kindlasti klambrid, kui kasutate Autofeedi etteandjat.

Mida tähendab 'kollektor täis' indikaator ?

Indikaator näitab, et kollektor on täis. Tühjendage see, eemaldades konteineri. Enne eemaldamist võite lühidalt vajutada tagurpidi nuppu, et tõsta natuke lõigatud materjali lõikeplokki tagasi, vältimaks selle kukkumist seadmesse.

Millised on seadme mõõtmed ja kaal ?

Mõõtmed: 395 x 381 x 740 mm (L x S x K). Kaal: 19,4 kg. Kollektori maht: 34 liitrit.

Mis on selle purusti turvalisuse tase ?

Turvalisuse tase vastavalt DIN 66399 on P-5 / T-5 / E-4 / F-2. See vastab osakesteks lõikamisele suurusega 1,9 x 15 mm, sobilik konfidentsiaalsetele dokumentidele.

Kas ma saan hävitada CD-sid või krediitkaarte ?

Krediitkaarte saab hävitada (ükshaaval, pilu keskel). CD/DVD-sid ei saa selle mudeliga hävitada (lõikelaius 1,9 x 15 mm); need vajavad versiooni lõikega 4,5 x 30 mm. Ärge kunagi sisestage neid materjale Autofeedi etteandjasse.

Mida teha, kui mootor ei käivitu ?

Kontrollige, et kollektor on õigesti paigutatud ja turvaseade on suletud. Kui indikaator 'kollektor täis' või 'turvaseade avatud' vilgub, parandage probleem. Kui mootor on ülekoormatud, laske jahtuda 15–20 minutit.

Mis on seadme garantii ?

Garantii on 3 aastat. Lisaks pakub HSM eluaegset garantii (HSM Lifetime Warranty) ühest tükist valmistatud terasest lõikesilindritele, välja arvatud tavaline kulumine ja vale kasutamine.

KASUTUSJUHEND Securio AF 150 1.9 x 15mm HSM

1 Sümbolite selgitused ja ohutusjuhised

Ohutus- ja hoiatusjuhised tähistavad olukordi, kus inimesed võivad saada vigastada või tekib varakahju, ja kirjeldavad ohu vältimiseks vajalikke meetmeid.

Ohumärk märgusõnaga HOIATUS ja halli taustaga tekst hoiatavad teid raskete või eluohtlike vigastuste eest.

TÄHELEPANU

juhib tähelepanu võimalikule varakahjule.

Sümbol Märkus

tähistab masina efektiivseks ja riskivabaks kasutamiseks vajalikku teavet.

Ohutusjuhised

Lugege enne masina kasutusele võtmist läbi kasutusjuhend, hoidke see hilisema kasutamise tarbeks kindlas kohas ning andke

see järgmistele kasutajatele edasi.

Pidage silmas kõiki paberipurustajale paigutatud ohutusjuhiseid.

Vigastusoht teravate nugade tõttu!

Ärge pistke kätt paberi toiteava pilusse.

Vigastusoht sissetõmbamisel!

Hoidke lahtised juuksed, avar riietus, lipsud, sallid ning kaela- ja käeketid paberipurustaja lõikeavast eemal. Ärge purustage kergesti keerduvaid materjale, nagu nt paelu, nööre, plastkilet.

Ohtlik lastele ja teistele inimestele!

Masinat ei tohi kasutada füüsilise, sensoorse ega vaimupuudega isikud (sealhulgas alla 14-aastased lapsed) ega isikud, kellel puuduvad vastavad teadmised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

mised ja kogemused, välja arvatud juhul, kui neid jälgib nende ohutuse eest vastutav isik või kui nimetatud isik on neid eelnevalt masina kasutamise osas juhendanud. Lapsi tuleb valvata, et nad seadmega ei mängiks.

Elektrivooluga seotud oht

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

- Kontrollige korrapäraselt, et seadmel ja kaablil ei oleks kahjustusi.

Lülitage paberipurustaja kahjustuste või mittenõuetekohase toimimise korral, samuti asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust.

• Vältige vee sattumist paberipurustajasse. Ärge pistke toitekaablit ega -pistikut vette. Ärge kunagi puudutage toitepistikut märgade kätega.
• Toitepistiku lahutamiseks pistikupesast ärge tõmmake seda kunagi juhtmest, vaid võtke alati kinni toitepistikust endast.

2 Sihipärane kasutamine, garantii

Eemaldage jäätmekast ja vaadake lõikepea tüübisildilt (vt ülevaade, punkt 4), milline on paberipurustaja lõike laius ja võrgupinge. Pöörake tähelepanu vastavatele punktidele kasutusjuhendis.

Paberipurustaja on mõeldud üksnes paberi purustamiseks. Olenevalt purustamise viisist võib väikestes kogustes purustada ka järgmisi materjale:

Lõike laius (mm) 4,5x30 1,9x15
Kreditkaardid ●
CD-d ●

Ärge sisestage seda materjali automaatsöötealuse kaudu.

Tugev lõikemehhanism on vastupidav klammerdaja- ja kirjaklambrite suhtes. Ainult automaatse etteandeseadme kasutamisel ei tohi paberi küljes olla kirjaklambreid.

Paberipurustaja garantiiiaeg on 3 aastat. HSM paberipurustaja terasest lõikerullikutele kehtib eraldi sõltumatu garantii terve seadme eluaja jooksul (HSM Lifetime Warranty). Öeldu ei puuduta paberipurustajaid lõikelaiusega 0,78 × 11 mm. Kulumine, mitteasjakohasest käsitsemisest tekkinud kahju või kolmandate isikute poolt tehtud muudatused ei kuulu garantii alla. Paberikasseti sissetõmberullid on kulumaterjalid.

HSM garanteerib varuosade tarnimise kuni 10 aastat pärast antud mudeli tootmise lõpetamist.

3 Ülevaade

1 Ohutusjuhised 2 Automaatsöötealus 3 Käsitsus- ja näiduelement 4 Tüübisilt 5 Jäätmekast 6 Etteandeava 7 Valgusbarjäär 8 Ohutuskate

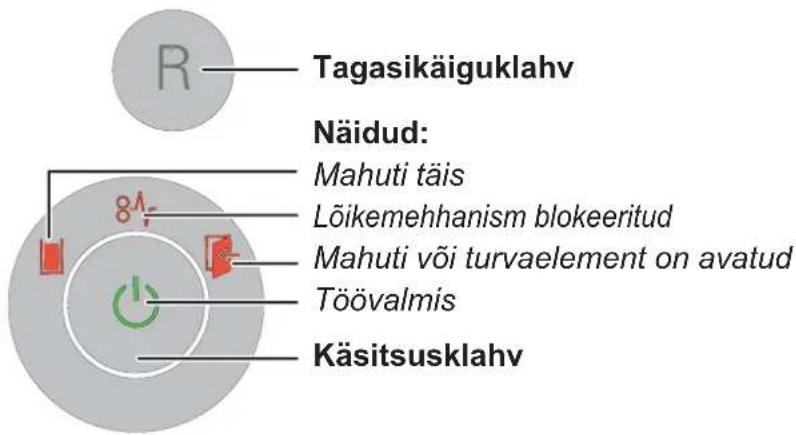

Käsitsus- ja näiduelemendid

4 Kasutuselevõtt

HOIATUS

Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

• Kasutage seadet ainult kuivades siseruumides. Ärge kasutage seadet kunagi niisketes ruumides või vihma käes.
• Hoidke seade, toitepistik ja toitekaabel eemal lahtisest tulest ja kuumadest pindadest. Öhutusavad peavad olema vabad ning seinast ja mööblist vähemalt 5 cm kaugusel.
• Hoolitsege selle eest, et toitepistikule oleks kerge ligi pääseda.
• Veenduge enne pistiku sisestamist, et vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

Automaatsöötealuse paigaldamine

• Pöörake turvaelement ettepoole. • Alus on pakitud eraldi pakendisse.

Paigaldage alus juhikusse ja suruge allapoole, kuni alus fikseerub.

Aluse kinnitamiseks suruge aluse lukustusnagad vasakul ja paremal väljapoole.

- Pöörake turvaelement uuesti tahapoole.

- Ühendage tarnekomplekti kuuluv toitekaabel paberipurustaja tagapaneeliga ja pistke toitepistik nõuetekohaselt paigaldatud pistikupessa.

5 Kasutamine

• Lülitage paberipurusti tagaküljes asuv toitelüliti asendisse „I”. • Vajutage käsitsusklahvi. ▶ Süttib näit „töövalmis”.

Paberi purustamine

Paberi purustamiseks võite seda otse sööta etteandeavasse või kasutada automaatset sissetõmmet. Autofeed-virntöötluse ajal on võimalik paberit või CD-plaate käsitsi sisestada.

1. Paberi söötmine otse etteandeavasse

Paberi sisestamisel käivitub automaatselt lõikemehhanismi valgusbarjäär.

▶ Umbes 2 sekundit pärast viimase paberi purustamist lülitub paberipurustaja

automaatselt välja ja jääb ooterežiimile.

2. Paberi automaatne etteanne automaatsöötealuse kaudu

Paberipurustaja on varustatud automaatse etteandeseadmega (Autofeed), mis suudab mahutada kuni 150 paberilehte. Pärast lõikemehhanismi käivitamist tõmmatakse püsirežiimi sisselülitamisel või üksiku lehe sisestuspilusse sisestamisel automaatsöötealusel olevad lehed ükshaaval masinasse. Pärast purustamise lõpetamist lülitub paberipurustaja uuesti ooterežiimile.

HOIATUS Vigastusoht!

Paberikasseti sissetõmberullid töötavad purustusprotsessi ajal ka siis, kui kaas on avatud. Ärge laske pikkadel juustel, avaratel riietel, kaelasidemetel, sallidel, kaela- ja käekettidel jms sattuda rullide piirkonda.

TÄHELEPANU: Paberite küljes ei tohi olla köitmis- ega kirjaklambreid.

- Käivitage purustamistoiming. Selleks on kaks võimalust.

a) Hoidke juhtnuppu 4 sekundit all. Nii valite püsirežiimi.

Käivitage lõikeseade ja automaatsööte-ajam. Paber antakse lõikeseadmesse ette. Kui kõigi automaatsöötealuselt etteantud lehtede purustamisest on möödunud 2 minutit, lülitub ajam välja ja paberipurustaja lülitub ooterežiimile. Enneaegseks katkestamiseks: Vajutage juhtnuppu.

b) Sisestage üks paberileht otse etteandepilusse.

Käivitage lõikeseade ja automaatsööte-ajam. Paber antakse lõikeseadmesse ette. Kui kõigi automaatsöötealuselt etteantud lehtede purustamisest on möödunud 2 sekundit, lülitub ajam välja ja paberipurustaja lülitub ooterežiimile.

CD-de ja kreditkaartide purustamine

CD-plaadid ainult lõikesuurusega 4,5x30 mm, kreditkaardid ainult lõikesuurustega 4,5x30 mm ja 1,9x15 mm

HOIATUS

Vigastusoht kildude tekkimisel!

CD-de purustamisel võib olenevalt materjalist tekkida kilde.

- Seepärast kandke alati kaitseprille.

- Sisestage etteandepilu keskkohta korraga ainult üks CD-/DVD-plaat või kaart. Ärge sisestage seda materjali automaatsöötealuse kaudu.

Purustatud materjali liigijärgseks eraldamiseks võite paigaldada masinatesse lõikesuurusega 4,5x30 mm tarnekomplekti kuuluva CD-koti.

Palun pöörake tähelepanu keskkonnale ja käidelge erinevaid materjale eraldi.

Paberipurustaja väljalülitamine

• Vajutage käsitsusklahvi. Kustub näit „töövalmis”. - Lülitage paberipurusti tagaküljel asuv toitelüliti asendisse „0”.

Täiendavad funktsioonirežiimid

- Pideva käituse režiim

Kasutamine: Suure koguse paberi hävitamine

Funktsioon: lõikemehhanism töötab lakkamatult.

Kui kahe minuti jooksul ei ole materjali sisestatud, lülitub paberipurustaja automaatselt välja ja jääb ooterežiimile.

Alustamine: vajutage käsitsusklahvi 4 sekundit.

Enneaegne lõpetamine: vajutage käsitsusklahvi.

- Ooterežiim

Funktsioon: kaks minutit pärast viimase paberi sisestamist lülitatakse kõik mittevajalikud tarbijad automaatselt välja.

Näit „töövalmis” vilgub korrapäraste ajavahemike järel.

Paberi sisestamisel käivitub paberipurusti automaatselt.

6 Tõrgete kõrvaldamine

Näit Tõrge Tõrke kõrvaldamine
-	Mootor töötab pidevalt ilma paberit kas- setist sisse tömbamata.	Automaatse etteandeseadme kasseti paberiummistuse põhjuseks on tavaliselt paberivirnas olevad kirja- või kinnitusklambrid.Eemaldage paberist klambrid ja paigaldage virn uuesti tagasi.
Pidev tuli	Paberiummis- tus	Olete korraga masinasse pannud liiga palju pabereid.➢Lõikemehhanism töötab mõned sekundid tagurdpidi ja lükkab paberi välja.Paberipaki väljavõtmiseks vajutage vajaduse korral veel tagasikäiguklahvi „R”.Jagage paberipakk pooleks.Sisestage paberid üksteise järel purustisse.
	Mootor ei tööta.	➢Automaatse etteandeseadme (Autofeed) kasseti paberiummik kestab kauem kui 2 minutit. Häire kõrvaldamise kohta vt ülaltoodud teavet.➢Kui mootor töötab pidevalt, kuna näiteks paberiosakesed või tolm varjavad pidevalt etteandepilus olevat fotoelementi, lülitatakse mootor 60 minuti pärast välja.
	Ülekoormus •	Mootor on üle koormatud. Laske paberipurustajal enne järgmist kasutamist umbes 15–20 min jahtuda.
Tuli vil- gub	Üldine rikke- näidik	•Paberipurustamise ajal ei ilmnenuud ühtki viga.Tõmmake paber sisestuspilust välja, nii et fotosilm oleks vaba.
	Jäätmekast on täis	•Tühjendage jäätmekast.MärkusKui vajutate enne mahuti eemaldamist korraks tagasikäiguklahvi, tömmatakse osa jäätmetest lõikemehhanismi tagasi ja ei kuku paberipurustaja siseruumi.
	Mahuti või turvaelement on avatud	•Asetage jäätmekast õigesti paberipurusti alumisse kappi.Pöörake turvaelement tahapoole.

7 Puhastus ja hooldus

HOIATUS Ohtlik toitepinge!

Masina vale käsitsemisega kaasneb elektrilöögi oht.

Lülitage paberipurustaja asukoha vahetamiseks või puhastamiseks välja ja tõmmake selleks toitepistikust.

Hooldustöid, mille käigus tuleb korpuse kaas eemaldada, on lubatud teha vaid HSM-i klienditeenindusel ja meie lepingupartnerite hooldustehnikutel. Klienditeeninduse aadressid leiate leheküljelt 204.

Puhastage paberipurustajat ainult pehme lapi ja õrnatoimelise seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

Õlitage lõikemehhanismi lõiketulemuse halvenemisel, müra tekkimisel ja iga kord pärast jäätmekasti tühjendamist. Kasutage

selle jaoks HSM-lõikeploki spetsiaalset õli.

• Pritsige paberi sisestusava kaudu spetsiaalset õli kogu lõikerullikule.
• Laske lõikeseadmel ilma paberit sisestamata u. 10 sekundit püsikäituse režiimis töötada. ▶ Eralduvad paberitolm ja -osakesed.

Kui paberit ei tõmmata automaatsöötealuselt enam kindlalt lõikeseadmesse, on sissetõmberullid kulunud ja vajavad väljavahetamist. Selleks pakume teile vahetuskomplekti. Palun pöörduge meie klienditeeninduse poole.

8 Jäätmekäitlus / taaskasutus

Vanad elektri- või elektroonikaseadmed sisaldavad veel mitmesugust väärtuslikku materjali, ent neis sisaldub ka talitluseks ja ohutuseks vaja läinud kahjulikke aineid. Vale jäätmekäitluse või

käsitsemise korral võivad need ohustada inimeste tervist ja keskkonda. Ärge suunake vanu seadmeid kunagi olmejäätmetesse. Järgige parajasti kehtivaid eeskirju ja kasutage elektri- ja elektroonikaseadmete tagastamise ja taaskasutuse kogumispunkte. Suunake ka kõik pakendimaterjalid keskkonnasõbralikku jäätmekäitlusse.

9 Tarnekomplekt

• Töövalmis paberipurustaja karbis - Toitejuhe • 5 jäätmekotti • 1 CD-kott masinatele lõikelaiusega 4,5x30 mm • 1 pudel lõikeploki spetsiaalõli (50 ml) - Kasutusjuhend

Tarvikud

• 10 jäätmekotti tellimisnumber 1.661.995.150 • Lõikeploki spetsiaalõli (250 ml) tellimisnumber 1.235.997.403

Klienditeeninduse aadressid leiate leheküljelt 204.

10 Tehnilised andmed

Purustamisviis Tükeldamine
Purustatud tüki suurus (mm) 4,5 x 30 1,9 x 1	5 0,78 x 11
Turvatase DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P	-6 / F-3
Purustamisjõudlus* (leht) DIN A4 70 g/m 2 80 2	10 - 128 - 10	8 - 96m7	65
Kaal	19,6 kg	19,4 kg
Purustamiskiirus	65 mm/s
Lõikeava laius	240 mm
Elektriühendus	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Võimsus maksimaalse lehtede arvu puhul	500 W
Energiakulu ooterežiimil	< 2 Wh
Käitusviis	Pidevkäitus
Kasutuskoha keskkonnatingimused:temperatuursuhteline niiskuskõrgus merepinnast	-10°C kuni +25°Cmaks. 90%, mittekondenseerivmaks. 2000 m
Mõõdud L x S x K (mm)	395 x 381 x 740
Jäätmekasti maht	34 l

* Lehtede maksimaalne arv (DIN A4, 70 g/m² või 80 g/m²), pikisuunas sisestatuna, mis korraga purustada suudetakse. Etteantud võimsusandmed määratakse uue, ölitatud lõikeseadme ja külma mootoriga. Etteantust nõrgem võrgupinge või muu võrgusagedus võivad põhjustada väiksemat lehtede purustamisvõimsust ja suuremat töötamismüra. Lehtede purustamisvõimsus võib erineda olenevalt paberi struktuurist ja omadustest ning paberi sisestamisviisist.

Paberipurustaja vastab järgmistele asjakohastele Euroopa Liidu ühtlustamisalastele õigusaktidele:

• madalpingedirektiiv 2006/95/EÜ • elektromagnetilise ühilduvuse direktiiv 2004/108/EÜ - teatavate ohtlike ainete elektri- ja elektroonikaseadmetes kasutamise piiramist käsitlev direktiiv 2011/65/EÜ

Tootjalt võib nõuda EL-i vastavussertifikaadi esitamist.
