KULLANIM KILAVUZU Securio AF 150 1.9 x 15mm HSM

1 Sembol açıklaması ve güvenlik uyarıları

Güvenlik ve uyarı bilgileri ile insanlara zarar verebilecek veya maddi hasar oluşturabilecek durumlara işaret ederler ve tehlikeleri önlemek için alınması gereken önlemleri açıklamaktadır.

Uyarı üçgeni sınyal sözcük UYARI ve gri fon üzerindeki metin ağır veya hayati tehlike oluşturan yaralanmalara işaret etmektedir.

iKAZ

Olası maddi hasarlara işaret eder.

Not

makinenin tehlike riski olmadan etkin bir şekilde çalıştırılması için gerekli bilgilere işaret eder.

Güvenlik uyarılar

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin.

Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.

Keskin biçak yaralanma tehlikesi oluşturur!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluştura-bilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Çocuklar ve diğer insanlar için tehlike!

Bu makine, 14 yaşın altındaki
çocuklar da dahil olmak üzere,
fi ziksel, duyusal ve ruhsal özürlü
veya bilgi ve/veya deneyim
eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir.

Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.

Elektrik akımının oluşturduğu tehlike

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

– Cihazda ve kablosunda düzenli hasar kontrolü yapınız.

Evrak imha makinesini, hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve fişini çekin.

• Evrak imha makinesinin içine su girme-melidir. Şebeke kablosunu ve fişini suya batırmayınız. Şebeke fişine ıslak ellerle dokunmayınız.
• Şebeke fişini prizden çekerken kablodan tutmayınız, daima fışı tutarak çekiniz.

2 Maksadına uygun kullanım, garanti

Kesilen malzeme haznesini çıkartın ve kesme başındaki tip plakasına bakarak (bkz. Bölüm 4 Genel Bakış), evrak imha makinenizin şebeke gerilimine ve kesim genişliğine bakın. Kullanım kılavuzundaki ilgili noktalara dikkat edin.

Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:

Kesim genişliği (mm) 4,5x30 1,9x15
Kredi kartları●
CD’ler ●

Bu malzemeyi otomatik besleme rafı üzerinden yerleştirin.

Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır. Sadece otomatik besleme tertibatı üzerinden beslenen kağıtta zımba teli olmamalıdır.

Evrak imha makinesinin garanti süresi 3 yıldır. Evrak imha makinesinin HSM som çelik bıçak merdaneleri için verilen teminatın dışında tüm servis ömrü boyunca bir garanti geçerlidir (HSM Lifetime Warranty). Burada kesim genişlikleri 0,78x11 mm olan evrak imha makineleri birer istisnadır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir. Kağıt kasetinin içeriye çekme silindirleri sarf malzemeleridir.

HSM bu modelin üretiminin sona erme- sinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

3 Genel bakış

2 8 1 6 7 3 5 4 HSM

1 Güvenlik uyarıları
2 Otomatik besleme rafi
3 Kontrol ve gösterge ünitesi
4 Tip etiketi
5 Kesilen malzeme haznesi
6 Besleme açıklığı
7 Işikli bariyer
8 Güvenlik elemanı

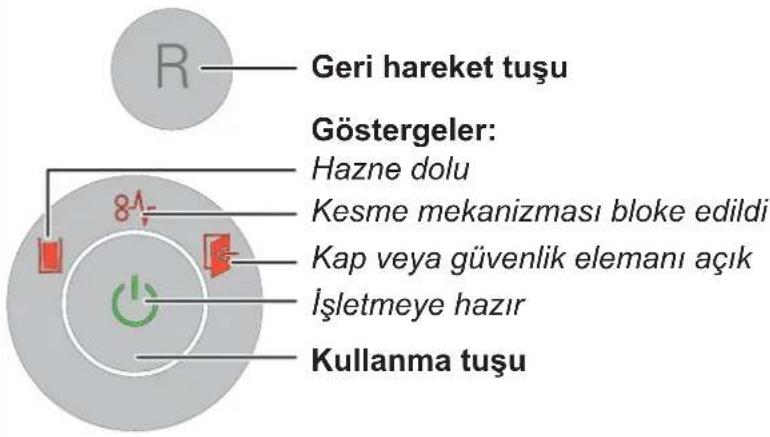

Kontrol ve gösterge elemanları

Geri hareket tuşu Göstergeler: Hazne dolu Kesme mekanizması bloke edildi Kap veya güvenlik elemanı açık İşletmeye hazır Kullanma tuşu

4 İlk devreye alma

UYARI

Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

• Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.
• Cihazı, şebeke fişini ve şebeke kablo-sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezlerinin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.
• Şebeke fişine kolay erişilmesine dikkat edin.
• Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.

Otomatik besleme rafının takılması:

• Güvenlik elemanını öne doğru katlayın.
• Raf ayrı bir karton içinde bulunur.

Rafı kılavuza yerleştirin ve yerine oturana kadar aşağıya doğru bastırın.

Rafı tespit etmek için sağ ve sol tırnakları dışarıya doğru bastırın.

• Güvenlik elemanını tekrar arkaya doğru katlayın.
• Birlikte verilen şebeke kablosunu evrak imha makinesinin arkasına ve şebeke fi şini kurallara uygun olarak monte edilmiş bir prize takın.

5 Kullanılması

Evrak imha makinesinin çalıştırılması

• Evrak imha makinesinin arka tarafındani şebeke anahtarını «I» konumuna getirin.
• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası yanar.

Kağıt imhası

Kağıt imha etmek için doğrudan besleme açıklığını veya otomatik beslemeyi kullanabilirsiniz. Autofeed istif işlenirken elle kağıt veya CD'ler beslenebilir.

1. Kağıdın doğrudan besleme açıklığına verilmesi

Kağıt yerleştirildiğinde, kesme mekanizmasının ışıklı bariyeri çalışmaya başlar.

➢ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 2 sn sonra

otomatik olarak kapanır ve stand-by konumuna geçer.

2. Kağıdın otomatik besleme rafı üzerinden otomatik olarak beslenmesi

Evrak imha makinesi, 150 adete kadar kağıt yaprağı alabilen otomatik bir besleme tertibatı (autofeed) ile donatılmıştır. Devamlı modu açıldıktan veya besleme yuvasına tek bir kağıt yerleştirdikten sonra, kesme ünitesi çalışmaya başlar ve kağıtlar otomatik besleme rafından teker teker alınır. Parçalama işlemi tamamlandıktan sonra, evrak imha makinesi yeniden çalışmaya hazır konumuna geçer.

UYARI Yaralanma tehlikesi!

Kağıt kasetindeki içeriye çekme silindirleri, imha şlemi esnasında kapak açık olsa da çalışır. Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. silindirlerin yakınına getirilmemelidir.

Kağıt istifini (maks. 150 yaprak, 80 g/m²) otomatik besleme rafına yerleştirin.

İKAZ: Kağıtta zimba teli veya ataş olmamalıdır.

- Kesme işlemini başlatın. 2 farklı şekilde kesme olanağı mevcuttur:

a) Çalıştırma tuşuna 4 saniye basın. Böylece daimi çalışma modu seçilir.

Kesme ünitesini ve otomatik beslemeyi başlatın. Kağıt kesme ünitesine yönlendirilir. Tahrik ünitesi, otomatik besleme rafındaki tüm kağıtlar imha edildikten 2 dakika sonra durur ve evrak imha makinesi çalışmaya hazır konumuna geçer. Önceden kapatma: Çalıştırma tuşuna basın.

b) Besleme yuvasına doğrudan bir yaprak kağıt yerleştirin.

Kesme ünitesini ve otomatik beslemeyi başlatın. Kağıt kesme ünitesine yönlendirilir. Tahrik ünitesi, otomatik besleme rafındaki tüm kağıtlar imha edildikten 2 saniye sonra durur ve evrak imha makinesi çalışmaya hazır konumuna geçer.

CD'lerin ve kredi kartlarının parçalanması

CD'leri kesme boyu sadece 4,5x30 mm, kredi kartlarını kesme boyları sadece 4,5x30 mm ve 1,9x15 mm

UYARI

Kıyımlarla yaralanma tehlikesi!

CD parçalanırken malzeme cin- sine bağlı olarak kıymıklar oluşabilir.

- Bu sebepten koruyucu gözlük takınız.

- Besleme açıklığının ortasına her seferinde sadece bir CD/DVD veya bir kart yerleştirin. Bu malzemeleri otomatik besleme rafı üzerinden yerleştirmeyin.

İmha edilen malzemelerin cinsine göre ayrılması için, kesme boyu 4,5x30 mm olan makinelerde birlikte verilen CD torbası kullanılabilir.

Lütfen çevrenizi koruyun ve farklı malzemeleri ayrıştırarak atık toplamaya kazandırınız.

Evrak imha makinesinin kapatılması

• Kullanma tuşuna basın.
  ▶ «Çalışmaya hazır» lambası söner.
• Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.

Diğer çalışma modları

- Daimi modu

Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır.

2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer.

Başlama: Kullanma tuşuna 3 saniye basın. Önceden kapatma: Kullanma tuşuna basın.

- Standby modu

İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler otomatik olarak kapatılır.

«İşletmeye hazır» lambası kısa aralıklarla yanıp söner.

Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.

6 Arıza giderme

Gösterge Arıza Arıza giderme
- Motor	magazinden kağıt çekmeden daimi olarak çalışır.	Autofeed magazinde kağıt birikmesiNedeni genelde kağıt istifindeki ataçlardır.Kağıttaki ataçları çıkartın ve istifi tekrar yerleştirin.
[Sürekli ışık]	Kağıt birikmesi	Bir seferde çok fazla kağıt yerleştirdiniz.Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.Kağıt istifini yarıya indirin.Kağıtları arka arkaya yerleştirin.
	Motor çalışmıyor.	Autofeed magazindeki kağıt birikmesi 2 dakikadan daha uzun.Hatanın giderilmesi için yukarıya bakın.Motor devamlı olarak çalışırsa, ör. besleme açıklığındaki fotoselinönü daimi olarak kağıt parçacıları veya toz ile kapanmış ise, 60 dakika sonra otomatik olarak kapanır.
	Aşırı yüklenme	Motorda aşırı yüklenme var. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 10 - 15 dakika soğumasını bekleyin.
Yanıp sönen lamba	Genel arıza göstergeleri	Kağıt imha ederken bir hata oluştu.Işıklı bariyerin önünün serbest olması için kağıdı giriş deliğinden dışarıya çekin.
	Kesilen malzeme haznesi dolu.	Kesilen malzeme haznesini boşaltın.NotHazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir ve evrak imha makinesinin içine düşmez.
	Kap veya güvenlik elemanı açık	Kesilen malzeme haznesini alt dolaba doğru bir şekilde yerleştirin.Güvenlik elemanını arkaya doğru katlayın.

7 Temizlik ve bakım

UYARI
Tehlikeli şebeke gerilimi!

Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.

Yerini değiştirmeden veya temizlemeden önce evrak imha makinesini kapatın ve şebeke fi şini çekin.

Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknisyenleri tarafından yapılmalı- dır. Müşteri hizmeti adresleri için, bkz. sayfa 204.

Evrak imha makinesini sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizleyin. Temizlik yaparken cihazın içine su girmeme-lidir.

DON'T FORGET

Kesme kapasitesi azaldığında, ses yapmaya başladığında veya kesilen parça haznesini boşalttıktan sonra, kesme

mekanizması daima yağlanmalıdır. Sadece HSM kesme bloğu özel yağı kullanınız:

• Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.
• Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.
  ▶ Kağıt tozları ve partiküller çözülür.

Otomatik besleme rafındaki kağıt kesme ünitesine artık güvenli olarak beslenemez ise, içeriye çekme makaraları aşınmıştır ve değiştirilmeleri gerekir. Bunun için bir yedek set sunmaktayız. Lütfen müşteri hizmetleri ile irtibata geçin.

8 Atık toplama / Geridönüşüm

Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.

9 Teslimat içeriği

• Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde
• Şebeke bağlantı kablosu
  • 5 Kesilen malzeme torbaları
• 1 CD torbası, kesme genişliği 4,5x30 mm olan makineler için
• 1 şişe özel kesme bloğu yağı (50 ml)
• Kullanım kılavuzu

Aksesuar

• 10 Kesilen malzeme torbalari Sip. No. 1.661.995.150
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403

Müşteri hizmeti adresleri için, bkz. sayfa 204.

10 Teknik bilgiler

Kesme tipi Partikül kesimi
Kesim boyu (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Güvenlik seviyesi DIN 66399 P-4 / O-3 / T-4 / E-3 F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Kesme gücü* (Yaprak) DIN A4 70 g/m2 80 g/m2	10 - 12 8 - 10	8 - 9 6 - 7	6 5
Ağırlık	19,6 kg	19,4 kg
Kesme hızı	65 mm/s
Çalışma genişliği	240 mm
Bağlantı	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Kapasite maks. yaprak sayısında	500 W
Enerji tüketimi stand-by modunda	< 2 Wh
İşletme modu	Sürekli işletme
İşletmedeki ortam koşulları: Sıcaklık bagıl nem Deniz seviyesinden yükseklik	-10°C ile +25°C arası maks. %90, yoğuşmasız maks. 2.000 m
Boyutlar G x D x Y (mm)	395 x 381 x 740
Toplama haznesinin hacmi	34 l

* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.

Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:

• Alçak Gerilim Direktifi 2006/95/AB

• EMU Direktifi 2004/108/AB

• RoHS-Direktifi 2011/65/AB

Bu AB Uygunluk Beyanı üreticiden istenebilir.
