Securio AF 150 1.9 x 15mm - Fragmentadora de papel HSM - Manual de utilização gratuito

Tipo de produto	Destruidor de documentos
Tipo de corte	Corte em partículas (cross-cut)
Largura de corte	1,9 x 15 mm
Nível de segurança (DIN 66399)	P-5 / T-5 / E-4 / F-2
Capacidade de corte (80 g/m²)	8 a 9 folhas de uma só vez
Capacidade de alimentação automática (80 g/m²)	Até 150 folhas
Volume do coletor	34 litros
Largura de introdução	240 mm
Dimensões (L x P x A)	395 x 381 x 740 mm
Peso	19,4 kg
Alimentação elétrica	230 V, 50 Hz
Potência consumida	500 W
Velocidade de corte	65 mm/s
Modo de funcionamento	Funcionamento permanente (2 min antes de entrar em espera)
Destruição de cartões de crédito	Sim (1 de cada vez)
Destruição de CD/DVD	Não (apenas para largura 4,5 x 30 mm)
Anti-entalhe	Função reversa automática em caso de entupimento
Segurança	Dispositivo de segurança que impede a abertura durante o funcionamento
Manutenção	Lubrificação regular dos cilindros com óleo especial HSM
Garantia	3 anos, com garantia vitalícia HSM nos cilindros de corte
Acessórios incluídos	Óleo especial 50 ml, 5 sacos para resíduos, cabo de alimentação, manual

Perguntas frequentes - Securio AF 150 1.9 x 15mm HSM

Como usar o alimentador automático (Autofeed)?

Coloque até 150 folhas (sem grampos nem clipes) no suporte Autofeed. Pressione o botão de comando por 4 segundos para ativar o modo permanente, ou insira uma folha na fenda de introdução para iniciar automaticamente. As folhas são alimentadas uma a uma.

O que fazer em caso de entupimento de papel?

O destruidor inverte automaticamente o sentido de corte por alguns segundos. Se o entupimento persistir, pressione o botão de reverso 'R' para expelir o papel. Remova a pilha, retire metade das folhas e reintroduza os documentos um a um.

Como lubrificar o bloco de corte?

Use apenas o óleo especial HSM. Pulverize o óleo em toda a largura dos cilindros pela fenda de alimentação e, em seguida, ligue o destruidor em modo permanente sem papel por cerca de 10 segundos. Lubrifique a cada esvaziamento do coletor ou em caso de ruído.

Posso destruir clipes e grampos?

Sim, o mecanismo de corte robusto resiste a grampos e clipes quando você insere o papel diretamente na fenda. Atenção: retire impreterivelmente os grampos se usar o alimentador Autofeed.

O que significa a luz 'coletor cheio'?

A luz indica que o coletor está cheio. Esvazie-o retirando o recipiente. Antes de retirá-lo, pode pressionar brevemente o botão de reverso para fazer subir um pouco do material cortado no bloco de corte e evitar que caia dentro do aparelho.

Quais são as dimensões e o peso do aparelho?

Dimensões: 395 x 381 x 740 mm (L x P x A). Peso: 19,4 kg. Volume do coletor: 34 litros.

Qual é o nível de segurança deste destruidor?

O nível de segurança segundo DIN 66399 é P-5 / T-5 / E-4 / F-2. Isso corresponde a um corte em partículas de 1,9 x 15 mm, adequado para documentos confidenciais.

Posso destruir CDs ou cartões de crédito?

Os cartões de crédito podem ser destruídos (um de cada vez, no meio da fenda). Os CD/DVD não podem ser destruídos com este modelo (largura de corte 1,9 x 15 mm); eles exigem a versão com corte de 4,5 x 30 mm. Nunca passe esses materiais pelo alimentador Autofeed.

O que fazer se o motor não ligar?

Verifique se o coletor está posicionado corretamente e se o dispositivo de segurança está fechado. Se a luz 'coletor cheio' ou 'dispositivo de segurança aberto' piscar, corrija o problema. Se o motor estiver sobrecarregado, deixe esfriar de 15 a 20 minutos.

Qual é a garantia do aparelho?

A garantia é de 3 anos. Além disso, a HSM oferece uma garantia vitalícia (HSM Lifetime Warranty) nos cilindros de corte em aço fabricados em peça única, excluindo desgaste normal e uso inadequado.

MANUAL DE UTILIZADOR Securio AF 150 1.9 x 15mm HSM

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

Destruidora de documentos SECURIO AF150 48

nederlands: Papiervernietiger SECURIO AF150 57

Destruidora de documentos SECURIO AF150 66

1 Explicação dos símbolos e indicações de segurança

As indicações de segurança e as advertências sinalizam situações que podem dar origem a danos pessoais ou materiais e indicam as respectivas medidas a tomar de modo a evitar o perigo.

O símbolo de perigo com a palavra-sinal AVISO acompanhado de um texto com fundo cinzento indica ferimentos graves ou potencialmente mortais.

NOTA

indica possíveis danos materiais.

Observação

sinaliza informações referentes a uma operação efetiva da máquina que não engloba quaisquer riscos.

Instruções de segurança

Antes da colocação em funcionamento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-

-o aos demais utilizadores.

Respeite todas as indicações de segurança existentes na destruidora de documentos.

Perigo de ferimentos devido às lâminas afiadas!

Nunca toque na ranhura para a inserção de papel.

Perigo de ferimentos pela força de tração do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e braceletes nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de

Perigos para crianças e outras pessoas!

A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com capacidades físicas, psicológicas, sensoriais ou mentais limitadas

ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Não deixe a destruidora de documentos funcionar sem supervisão.

Riscos de origem elétrica

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

- Verifique regularmente o aparelho e o cabo em relação a danos.

Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a ficha eléctrica da tomada.

• Evite a penetração de água na destruidora de documentos. Nunca coloque o cabo de alimentação nem a ficha de rede na água. Nunca pegue na ficha eléctrica com as mãos húmidas.
• Nunca retire a ficha da tomada puxando pelo cabo, pegue sempre na ficha.

2 Utilização adequada, garantia

Retire o recipiente recolhedor de papel cortado e verifique na placa de identificação da cabeça cortante (ver ponto 4 Vista geral) qual a largura de corte e a tensão de rede a que o seu destruidor de documentos se destina. Prestar atenção aos respectivos pontos do manual de instruções.

A destruidora de documentos destina-se a destruir papel. Em dependência do tipo de corte podem ser destruídas pequenas quantidades dos seguintes materiais:

Largura de corte (mm) 4,5x30 1,9x15
Cartões de crédito	●	●
CDs ●

Não introduza este material através do tabuleiro de auto-alimentação.

O mecanismo de corte robusto é insensível a agrafos e clipes. Somente se utilizar o dispositivo de alimentação automático é que o papel não pode possuir agrafos.

O tempo de garantia para a destruidora de documentos é de 3 anos. Existe uma garantia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A excepção são destruidoras de documento com uma largura de corte de 0,78x11 mm. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros. As rodas de introdução da cassete de papel são peças de desgaste.

A HSM garante o fornecimento das peças de substituição até 10 anos após o fim da produção do modelo.

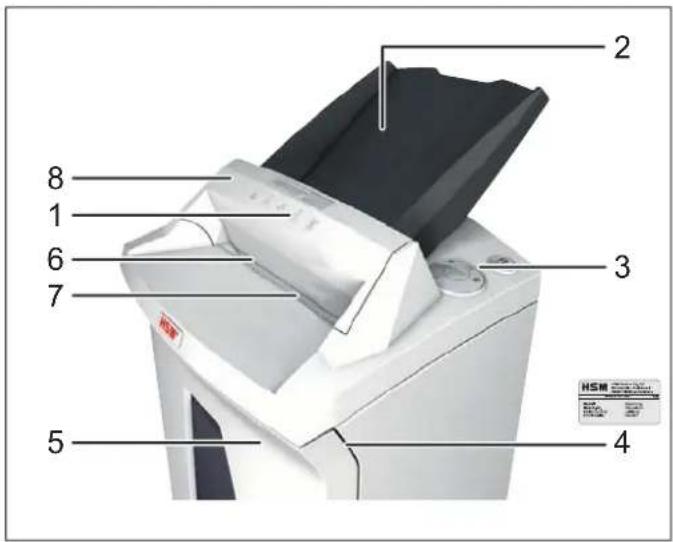

3 Vista geral

1 Instruções de segurança 2 Tabuleiro de auto-alimentação 3 Elemento de operação e indicação 4 Chapa de características 5 Recipiente do material cortado 6 Abertura de inserção 7 Barreira luminosa 8 Elemento de segurança

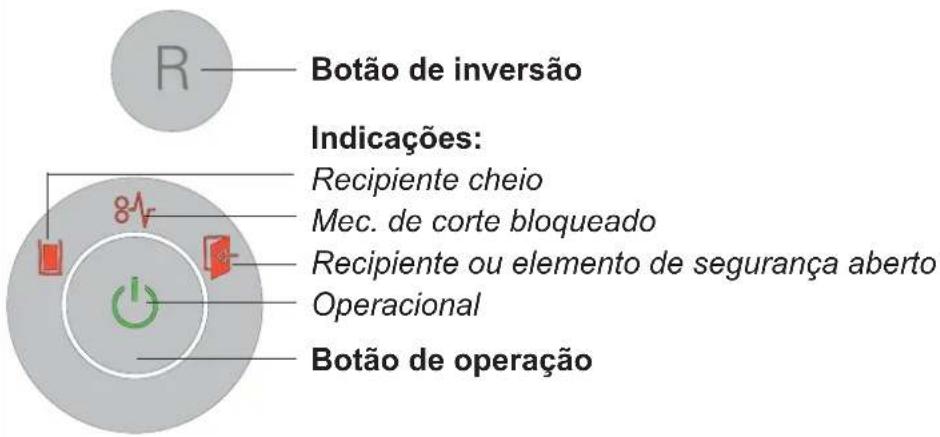

Elementos de operação e indicação

4 Colocação em funcionamento

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

• Utilize o aparelho apenas em espaços interiores secos. Nunca opere o aparelho em espaços com elevada humidade ou à chuva.
• Mantenha o aparelho, o cabo e a ficha longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.
• Tenha atenção para que a ficha eléctrica esteja facilmente acessível.
• Antes da introdução da ficha na tomada, verifique se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

Montar o tabuleiro de auto-alimentação:

• Bascule o elemento de segurança para a frente.
• O tabuleiro está empacotado numa caixa de cartão separada.

Coloque o tabuleiro na guia e pressione-o para baixo até engrenar.

Para fixar o tabuleiro, pressione as patilhas do tabuleiro esquerda e direita para fora.

• Bascule novamente o elemento de segurança para trás.
• Conecte o cabo fornecido na parte de trás da destruidora de documentos e introduza a ficha numa tomada adequadamente instalada.

5 Operação

• Pôr em “I” o interruptor de rede no lado traseiro da destruidora de documentos.
• Prima o botão de operação. ▶ A indicação “Operacional” acende-se.

Destruir papel

O papel pode ser destruído colocando-o directamente na abertura de inserção ou utilizando a alimentação automática. Durante o processamento em pilha Auto-feed é possível introduzir manualmente papel ou CD.

1. Colocar o papel directamente na abertura de inserção

Na colocação de papel, a barreira luminosa inicia automaticamente o mecanismo de corte.

2 segundos depois da barreira luminosa na abertura para a inserção de papel

voltar a estar desobstruída, o mecanismo de corte é automaticamente desligado e a destruidora de documentos comuta para standby.

2. Alimentar automaticamente papel através do tabuleiro de auto-alimentação

A destruidora de documentos está equipada com um dispositivo de alimentação automático (Autofeed) no qual podem ser colocadas até 150 folhas de papel. Quando o mecanismo de corte começar a funcionar ligando o modo permanente ou introduzindo uma única folha na ranhura de inserção, as folhas de papel são puxadas individualmente para dentro pelo tabuleiro de auto-alimentação. Após a destruição, a destruidora de documentos comuta novamente para o estado operacional.

AVISO Perigo de ferimentos!

As rodas de introdução da cassete de papel também giram durante o processo de destruição quando a tampa está aberta. Não aproxime cabelos compridos, vestuário largo, gravatas, cachecóis, fios e pulseiras, etc. da área das rodas.

Coloque a pilha de papel (máx. 150 folhas, 80 g/m²) no tabuleiro de auto-alimentação.

NOTA: O papel não pode conter agrafos ou clipes.

• Inicie o processo de destruição. Para tal, existem 2 possibilidades:

a) Prima o botão de operação durante 4 segundos.

Assim, o modo permanente é selecionado.

O mecanismo cortador e o acionamento Autofeed começam a funcionar. O papel é conduzido para o mecanismo cortador. 2 minutos após a destruição de todas as folhas existentes no tabuleiro de auto-alimentação, o acionamento desliga-se e a destruidora de documentos comuta para o estado operacional.

Cancelamento atempado: prima o botão de operação.

b) Introduza uma folha de papel diretamente na ranhura de inserção.

O mecanismo cortador e o acionamento Autofeed começam a funcionar. O papel é conduzido para o mecanismo cortador. 2 segundos após a destruição de todas as folhas existentes no tabuleiro de auto-alimentação, o acionamento desliga-se e a destruidora de documentos comuta para o estado operacional.

Destruição de CDs e cartões de crédito

CDs apenas no tamanho de corte 4,5x30 mm, cartões de crédito apenas nos tamanhos de corte 4,5x30 mm e 1,9x15 mm

AVISO

Tensão de rede perigosa!

Dependendo do tipo de material, podem ser projetados fragmentos de CDs para fora do mecanismo de corte, dando origem a ferimentos ao nível dos olhos.

• Por isso, use óculos de proteção.
• Introduza apenas um CD/DVD ou um cartão no centro da abertura de inserção. Não introduza estes materiais através do tabuleiro de auto-alimentação.

Para uma separação clara dos materiais destruídos, existe a possibilidade de utilizar o saco para CDs fornecido nas máquinas com um tamanho de corte 4,5x30 mm.

Tenha em consideração o meio ambiente e elimine individualmente os diversos materiais.

• Prima o botão de operação. ▶ A indicação "Operacional" apaga-se.
• Pôr em "0" o interruptor de rede no lado traseiro da destruidora de documentos.

Outros modos de funcionamento

- Modo permanente

Aplicação: Destruição de quantidades de papel maiores

Função: O mecanismo de corte funciona de modo ininterrupto.

Quando não se introduz material durante 2 minutos, o mecanismo de corte desliga-se e a destruidora de documentos comuta para standby.

Início: Prima a tecla Lig./Desl. durante, no mínimo, 4 segundos.

Cancelamento atempado: Prima a tecla Lig./Desl.

- Modo stand-by

Função: 2 minutos após a última colocação de papel, todos os consumidores desnecessários são desligados.

A indicação "Operacional" é excluída em períodos regulares por breve tempo.

Durante a colocação de papel, a destruidora de documentos liga-se automaticamente.

6 Eliminação de falhas

Indicação	Avaria Eliminação da avaria
- O motor funciona constantemente sem obter papel do carregador.		Papel encravado no carregador de AutofeedIsto é provocado, geralmente, por clipes ou agrafos na pilha de papel.Remova os agrafos do papel e volte a colocar a pilha.
Sempre aceso	Acumulação de papel	Introduziu demasiado papel de uma vez.➢ O mecanismo de corte funciona alguns segundos para trás e empurra o papel para fora.Eventualmente, prima ainda o botão de inversão “R” para remover a pilha de papel.Divida a pilha de papel ao meio.Introduza o papel progressivamente.
	O motor não funciona.	➢ O papel está encravado no carregador de Autofeed há mais de 2 minutos. Eliminação de erros, ver acima.Se o motor estiver constantemente a funcionar porque, por exemplo, a barreira fotoelétrica na ranhura de inserção está permanentemente interrompida com partículas de papel ou poeira, o motor é desligado após 60 minutos.
	Sobrecarga •	O motor sofreu uma sobrecarga. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos.
Luz intermitente	Indicação geral de avaria	• Surgiu um erro durante a destruição do papel.Puxe o papel para fora da fenda de alimentação, de modo a que a barreira fotoeléctrica fi que desobstruída.
	Recipiento do material cortado cheio	• Esvazie o recipiente do material cortado.ObservaçãoSe premir o botão de inversão antes de remover o recipiente, uma parte do material cortado é puxado de volta para o mecanismo cortador e não cai para o interior da destruidora de documentos.
	Recipiento ou elemento de segurança aberto	• Coloque o recipiente do material cortado correctamente no armário inferior.Bascule o elemento de segurança para trás.

7 Limpeza e conservação

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da máquina pode causar um choque eléctrico.

Desligue a destruidora de documentos e retire a ficha eléctrica da tomada antes de uma eventual mudança de local ou limpeza.

Os trabalhos de assistência técnica relacionados com a remoção de coberturas de caixa, apenas devem ser efectuados pela assistência a cliente da

HSM e por técnicos da assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 204.

Limpe a destruidora de documentos apenas com um pano macio e uma solução de água e sabão suave. Durante a limpeza não pode penetrar água no aparelho.

Lubrifique o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o reci-

piente do material cortado. Para isso, utilize apenas óleo especial para blocos de corte HSM:

• Pulverize óleo especial em toda a largura dos veios de corte através da abertura para papel.
• Deixe o mecanismo cortador funcionar sem colocar papel durante aprox. 10 seg. no modo permanente.

Quando o papel não é conduzido do tabuleiro de auto-alimentação para o mecanismo cortador com segurança, as rodas de introdução estão gastas e têm de ser substituídas. Para tal, disponibilizamos o kit de substituição. Por favor, entre em contacto com a nossa assistência técnica.

8 Eliminação / reciclagem

Os aparelhos eléctricos e electrónicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em

caso de eliminação ou manutenção incorrecta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actualmente válidas e utilize os locais de recolha para a devolução e reciclagem de aparelhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica.

9 Volume do fornecimento

• Destruidora de documentos embalada em cartão
• Cabo de ligação à rede • 5 sacos de dobra lateral
• 1 saco para CDs, para máquinas com largura de corte 4,5x30 mm
• 1 garrafa óleo especial para bloco de corte (50 ml)
• Instruções de operação

Acessórios

• 10 sacos de dobra lateral N°. de pedido 1.661.995.150 - Garrafa óleo especial para bloco de corte (250 ml), N°. de pedido 1.235.997.403

Endereços da assistência técnica ver página 204.

10 Dados técnicos

Tipo de corte Corte de partículas
Tamanho de corte (mm) 4,5 x 30 1,9 x 15 0,78 x 11	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Nível de segurança DIN 66399 P-4 / O-3 / T-4 / E-3
Potência de corte* (folha), DIN A4 70 g/m 2 80 2	10 - 128 - 10	8 - 9gm 7	65
Peso	19,6 kg	19,4 kg
Velocidade de corte	65 mm/s
Largura de inserção	240 mm
Conexão eléctrica	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Potência absorvida com a quantidade máx. de folhas	500 W
Consumo de energia no modo de prontidão	< 2 Wh
Modo de funcionamento	Funcionamento contínuo
Condições ambientais durante o funcionamento:temperaturahumidade relativa do araltura acima do nível do mar	-10°C a +25°Cmáx. 90%, sem condensacãomáx. 2000 m
Dimensões L x P x A (mm)	395 x 381 x 740
Capacidade do recipiente do material cortado	34 l

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa passagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrificado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.

A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:

• Diretiva 2006/95/CE «baixa tensão»
• Diretiva 2004/108/CE relativa à compatibilidade eletromagnética
• Diretiva 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos

A declaração de conformidade UE pode ser solicitada ao fabricante.
