Securio AF 150 1.9 x 15mm - Destructeur de document HSM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de documents
Type de coupe	Coupe en particules (cross-cut)
Largeur de coupe	1,9 x 15 mm
Niveau de sécurité (DIN 66399)	P-5 / T-5 / E-4 / F-2
Capacité de coupe (80 g/m²)	8 à 9 feuilles en une passe
Capacité d'alimentation automatique (80 g/m²)	Jusqu'à 150 feuilles
Volume du collecteur	34 litres
Largeur d'introduction	240 mm
Dimensions (L x P x H)	395 x 381 x 740 mm
Poids	19,4 kg
Alimentation électrique	230 V, 50 Hz
Puissance consommée	500 W
Vitesse de coupe	65 mm/s
Mode de fonctionnement	Fonctionnement permanent (2 min avant mise en veille)
Destruction de cartes de crédit	Oui (1 à la fois)
Destruction de CD/DVD	Non (uniquement pour largeur 4,5 x 30 mm)
Anti-bourrage	Fonction inverse automatique en cas de bourrage
Sécurité	Dispositif de sécurité empêchant l'ouverture pendant le fonctionnement
Entretien	Huilage régulier des cylindres avec huile spéciale HSM
Garantie	3 ans, avec garantie à vie HSM sur les cylindres de coupe
Accessoires inclus	Huile spéciale 50 ml, 5 sacs à déchiquetures, câble secteur, notice

FOIRE AUX QUESTIONS - Securio AF 150 1.9 x 15mm HSM

Comment utiliser le chargeur automatique (Autofeed) ?

Placez jusqu'à 150 feuilles (sans agrafes ni trombones) dans le support Autofeed. Appuyez sur le bouton de commande pendant 4 secondes pour activer le mode permanent, ou insérez une feuille dans la fente d'introduction pour démarrer automatiquement. Les feuilles sont entraînées une par une.

Que faire en cas de bourrage papier ?

Le destructeur inverse automatiquement le sens de coupe pendant quelques secondes. Si le bourrage persiste, appuyez sur le bouton retour 'R' pour expulser le papier. Retirez la pile, enlevez la moitié des feuilles, puis reintroduisez les documents un par un.

Comment huiler le bloc de coupe ?

Utilisez uniquement l'huile spéciale HSM. Vaporisez l'huile sur toute la largeur des cylindres par la fente d'alimentation, puis faites fonctionner le destructeur en mode permanent sans papier pendant environ 10 secondes. Huilez à chaque vidage du collecteur ou en cas de bruit.

Puis-je détruire des trombones et des agrafes ?

Oui, le mécanisme de coupe robuste résiste aux agrafes et aux trombones lorsque vous introduisez le papier directement dans la fente. Attention : retirez impérativement les agrafes si vous utilisez le chargeur Autofeed.

Que signifie le voyant 'collecteur plein' ?

Le voyant indique que le collecteur est plein. Videz-le en retirant le conteneur. Avant de le retirer, vous pouvez appuyer brièvement sur le bouton retour pour faire remonter un peu de matière découpée dans le bloc de coupe et éviter qu'elle ne tombe à l'intérieur de l'appareil.

Quelles sont les dimensions et le poids de l'appareil ?

Dimensions : 395 x 381 x 740 mm (L x P x H). Poids : 19,4 kg. Volume du collecteur : 34 litres.

Quel est le niveau de sécurité de ce destructeur ?

Le niveau de sécurité selon DIN 66399 est P-5 / T-5 / E-4 / F-2. Cela correspond à une coupe en particules de 1,9 x 15 mm, adaptée aux documents confidentiels.

Puis-je détruire des CD ou des cartes de crédit ?

Les cartes de crédit peuvent être détruites (une à la fois, au milieu de la fente). Les CD/DVD ne peuvent pas être détruits avec ce modèle (largeur de coupe 1,9 x 15 mm) ; ils nécessitent la version avec coupe 4,5 x 30 mm. Ne passez jamais ces matériaux par le chargeur Autofeed.

Que faire si le moteur ne démarre pas ?

Vérifiez que le collecteur est correctement positionné et que le dispositif de sécurité est rabattu. Si le voyant 'collecteur plein' ou 'dispositif de sécurité ouvert' clignote, corrigez le problème. Si le moteur est en surcharge, laissez refroidir 15 à 20 minutes.

Quelle est la garantie de l'appareil ?

La garantie est de 3 ans. De plus, HSM offre une garantie à vie (HSM Lifetime Warranty) sur les cylindres de coupe en acier fabriqués d'une seule pièce, hors usure normale et utilisation impropre.

MODE D'EMPLOI Securio AF 150 1.9 x 15mm HSM

Destructeur de documents SECURIO AF150 21

1 Explication des symboles et consignes de sécurité

Les consignes de sécurité et d'avertissement désignent des situations dans lesquelles des dommages de personnes ou des dommages matériels peuvent se produire et mentionnent des mesures permettant d'éviter le danger.

Le symbole de danger avec le terme AVERTISSEMENT et le texte sur fond gris vous avertissent d'un risque de blessures graves à mortelles.

ATTENTION

vous indique des dégâts matériels possibles

Remarque

désigne des informations pour un fonctionnement efficace de la machine, sans risques.

Recommandations de sécurité

Lisez la notice d'utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une exploitation ultérieure et

transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur.

Risque de blessures avec des lames tranchantes !

N'introduisez jamais les mains dans la fente d'alimentation en papier.

Danger de blessure par attraction!

Ne pas approcher l'ouverture d'insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire

les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.

Dangers pour les enfants et pour d'autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intel-

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Ne laissez pas le destructeur de documents allumé sans surveillance.

Risques en raison du courant électrique

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

- Vérifiez régulièrement que l'appareil et les câbles ne présentent aucun dommage.

Éteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débranchez la prise secteur.

- Évitez que de l'eau pénètre dans le destructeur de documents. Ne plongez ni les câbles secteur ni la fiche secteur dans l'eau. Ne touchez jamais la fiche secteur lorsque vous avez les mains mouillées.

- Ne tirez jamais sur le câble pour débrancher la fiche de la prise secteur, tenez toujours la fiche.

2 Utilisation conforme, garantie

Retirez le conteneur de matériau découpé et consultez la plaque signalétique de la tête de coupe (voir point 4 vue générale) pour savoir pour quelle largeur de coupe et quelle tension du secteur votre destructeur de documents est conçu. Tenez compte des points correspondants dans la notice d'utilisation.

Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:

Taille de coupe (mm) 4,5 x 30	1,9 x 15
Cartes de crédit ●	●
CDs ●

N'insérez pas ce matériau par le support Autofeed.

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones.

Otez impérativement les agrafes des documents lors de l'utilisation du dispositif d'alimentation automatique.

La durée de garantie du destructeur de documents est de 3 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), indépendante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule pièce des destructeurs de documents, pendant toute la durée de vie de l'appareil. Les destructeurs de documents de largeur de coupe 0,78 x 11 mm ne sont pas concernés par cette prescription. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie. Les rouleaux d'alimentation du bac de papier sont des pièces d'usure.

HSM garantit la livraison de pièces détachées jusqu'à 10 ans après la fin de la production de ce modèle.

3 Vue générale

1 Recommandations de sécurité 2 Support Autofeed 3 Unité de commande et d'affichage 4 Plaque signalétique 5 Collecteur 6 Orifice d'alimentation 7 Cellule photoélectrique 8 Dispositif de sécurité

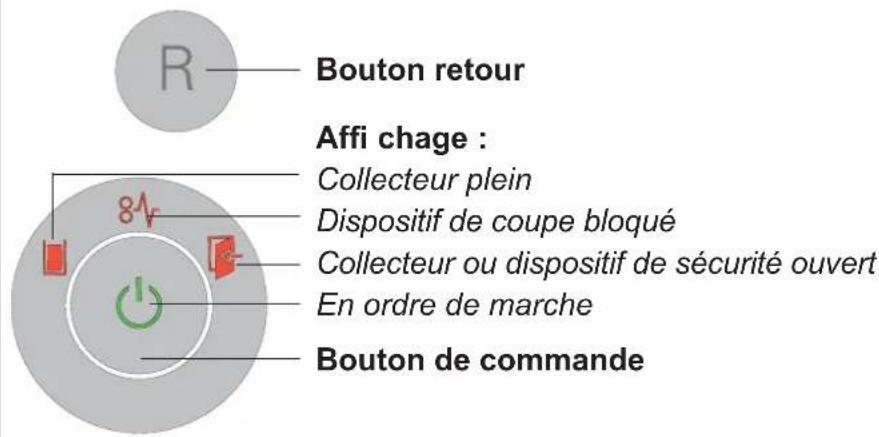

Eléments de commande et d'affichage

4 Mise en service

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

• Utilisez l'appareil uniquement à l'intérieur, dans des pièces sans humidité. Ne l'utilisez jamais dans des pièces humides ou sous la pluie.
• Gardez l'appareil, la fiche secteur et le câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.
• Assurez-vous que la prise secteur est accessible.
• Vérifiez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.

Montez le support Autofeed :

• Faites basculer le dispositif de sécurité vers l'avant. • Le support est emballé séparément.

Placez le support dans le guidage et appuyez vers le bas jusqu'à ce qu'il s'enclenche.

Pour fixer le support, appuyez sur les taquets d'encliquetage du support à gauche et à droite vers l'extérieur.

- Rabattez le dispositif de sécurité vers l'arrière.

- Raccordez le câble secteur fourni à l'arrière du destructeur de documents et branchez la prise secteur à une prise correctement installée.

5 Manipulation

Mise en marche

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I ».
• Appuyez sur le bouton de commande. Le voyant « en ordre de marche » s'allume.

Destruction de documents

Vous pouvez détruire des documents soit en les plaçant directement dans l'orifice d'alimentation soit en utilisant l'insertion automatique. Pendant le traitement par lot de l'alimentation automatique, il est possible d'introduire manuellement du papier ou des CD.

1. Placer le papier directement dans l'orifice d'alimentation

La cellule photoélectrique lance automatiquement le dispositif de coupe lors de l'introduction de documents.

2 s après que la cellule photoélectrique de l'ouverture d'intro-

duction de papier est de nouveau libre, le dispositif de coupe se met automatiquement à l'arrêt et le destructeur de documents se met en veille.

2. Insérer le papier automatiquement en utilisant le support Autofeed

Le destructeur de documents est équipé d'un dispositif d'alimentation automatique (Auto-feed) qui peut contenir jusqu'à 150 feuilles de papier. Après avoir démarré le bloc de coupe par activation du mode permanent ou par introduction d'une feuille de papier dans la fente d'introduction, les feuilles qui se trouvent dans le support Autofeed sont entraînées les unes après les autres. Une fois la destruction terminée, le destructeur de documents est de nouveau prêt à fonctionner.

AVERTISSEMENT Danger de blessure.

Les rouleaux d'alimentation du bac de papier continuent à tourner pendant le cycle de destruction même si le couvercle est ouvert. Tenez cheveux longs, vêtements lâches, cravates, écharpes, colliers, bracelets, etc. éloignés des rouleaux.

Placez la pile de papier (max. 150 feuilles, 80 g/m²) dans le support Autofeed.

ATTENTION: les documents doivent être exempts d'agrafes et de trombones.

- Démarrez la procédure de destruction. Vous pouvez procéder selon deux méthodes différentes :

a) Appuyez sur le bouton de commande pendant 4 secondes.

Vous activez ainsi le mode permanent.

Le bloc de coupe et le support Autofeed démarrent. Le papier est introduit dans le bloc de coupe. 2 minutes après la destruction de toutes les feuilles provenant du support Auto-feed, l'entraînement s'arrête et le destructeur de documents est de nouveau en ordre de marche. Annulation prématurée : Appuyez sur le bouton de commande.

b) Insérez une feuille de papier directement dans la fente d'introduction.

Le bloc de coupe et le support Autofeed démarrent. Le papier est introduit dans le bloc de coupe. 2 secondes après la destruction de toutes les feuilles provenant du support Auto-feed, l'entraînement s'arrête et le de-structeur de documents est de nouveau en ordre de marche.

Destruction de CD et cartes de crédit

CD uniquement en largeur de coupe 4,5 x 30 mm, cartes de crédit uniquement en largeurs de coupe 4,5 x 30 mm et 1,9 x 15 mm

AVERTISSEMENT

Danger de blessure par éclats !

Selon le type de matériau, la destruction des CD peut entraîner la projection d'éclats hors du bloc de coupe. Ces éclats pourraient blesser vos yeux.

• C'est pourquoi vous devez porter des lunettes de protection.
• N'entrez qu'un CD/DVD ou une carte à la fois au milieu de l'orifice d'alimentation. N'effectuez pas l'alimentation de ces matériaux par le support Autofeed.

Afin de trier les différentes sortes de matériaux détruits, vous pouvez utiliser le sac pour CD fourni à la livraison pour les machines à largeur de coupe de 4,5 x 30 mm.

Protégez l'environnement et recyclez séparément les différents matériaux.

Mise hors circuit

• Appuyez sur le bouton de commande. Le voyant « en ordre de marche » s'éteint.
• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. „0“.

Autres modes de fonctionnement

- Mode permanent

Utilisation : Destruction de grandes quantités de papier

Fonction : Le dispositif de coupe fonctionne en continu.

Si aucun matériau n'est introduit après 2 minutes, le dispositif de coupe s'arrête et le destructeur de documents se met en veille.

Démarrage : Appuyez sur la touche Marche/Arrêt pendant au moins 4 secondes.

Annulation prématurée : Appuyez sur la touche Marche/Arrêt.

- Mode de veille

Fonction : Tous les consommateurs de courant inutiles sont automatiquement mis à l'arrêt 2 minutes après la dernière introduction de documents.

L'affichage « en ordre de marche » s'éteint brièvement à intervalles réguliers.

Le destructeur de documents fonctionne de manière autonome lors de l'introduction de documents.

6 Élimination de défauts

Affi chage	Panne Elimination des pannes
- Le moteur tourne en permanence sans prendre de papier du chargeur.		Bourrage du chargeur de l'alimentation automatiqueDes agrafes et des trombones dans la pile de papier en sont souvent la cause.Retirez les attaches du papier et réinsérez la pile.
Allumage ininterrompu	Bourrage papier	Vous avez introduit trop de papier à la fois.Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier.Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier.Retirez la moitié de la pile de papier.Introduisez les documents les uns après les autres.
	Le moteur ne tourne pas.	Le bourrage dans le chargeur d'alimentation automatique dure plus de 2 minutes. Résolution de l'erreur voir ci-dessus.Si le moteur tourne en permanence, car la cellule photoélectrique dans la fente d'introduction est constamment interrompue par des particules de papier ou de la poussière p. ex., il est arrêté au bout de 60 minutes.
	Surcharge • Le moteur a subi une surcharge. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.
Témoin clignotant	Affi chage des erreurs générales	Une erreur est survenue pendant la destruction du papier.Retirez le papier de la fente d'alimentation, de sorte que la cellule photoélectrique soit libre.
	Collecteur plein	Videz le collecteur.RemarqueSi vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découpé est ramenée dans le dispositif de coupe et ne tombe pas à l'intérieur du destructeur de documents.
	Collecteur ou dispositif de sécurité ouvert	Positionnez correctement le collecteur dans le compartiment inférieur.Rabattez le dispositif de sécurité vers l'arrière.

7 Entretien et maintenance

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.

Les travaux d'entretien liés au retrait de caches du bâti ne doivent être effectués que par le service après-vente HSM et les techniciens de maintenance

de nos partenaires agréés. Pour les adresses du service clientèle, voir page 204.

Nettoyez le destructeur de documents uniquement avec un chiffon doux et une solution savonneuse non corrosive. Veillez à ce que l'eau ne pénètre pas dans l'appareil.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'apparition de bruits ou à chaque fois que

vous videz le collecteur. Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :

• Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.
• Laissez le dispositif de coupe fonctionner sans papier pendant env. 10 s en mode permanent. Poussière de papier et particules sont ainsi éliminées.

Si le bloc de coupe n'est plus alimenté correctement en papier provenant du support Autofeed, les rouleaux d'alimentation sont usés et doivent être remplacés. Nous vous proposons à cet effet un kit de remplacement. Veuillez contacter notre service après-vente.

8 Traitement des déchets / recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécu-

rité. En cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte afin qu'ils puissent être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

9 Ampleur de la livraison

• Destructeur de documents emballé dans un carton • Câble de raccordement secteur
• 5 sacs pour découpures • 1 sac pour CD pour les machines à largeur de coupe 4,5 x 30 mm
• 1 bouteille d'huile spéciale pour le bloc de découpage 50 ml
• Notice d'utilisation

Accessoires

• 10 sacs à particules n° de commande 1.661.995.150 - Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403 Pour les adresses du service clientèle, voir page 204.

10 Caractéristiques techniques

Type de coupe Coupe en particules
Largeur de coupe (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Degré de sécurité DIN 66399 P-4 / O-3 / T-4 / E-3 F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Rendement de coupe* (feuille), 70 g/m 2 DIN A4 80 g/m 2	10 - 128 - 10	8 - 96 - 7	65
Poids	19,6 kg 19,4 kg
Vitesse de coupe 65 mm/s
Largeur d'introduction	240 mm
Branchement	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Puissance consommée avec nbre max. de feuilles	500 W
Consommation d'énergie en mode opérationnel	< 2 Wh
Mode de fonctionnement	Fonctionnement permanent
Conditions ambiantes d'utilisation :TempératureHumidité relative de l'airHauteur au-dessus NN	-10°C à +25°Cmax. 90%, sans condensationmax. 2 000 m
Dimensions L x P x H (mm)	395 x 381 x 740
Volume du collecteur	34 l

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.

Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :

- Directive basse tension 2006/95/CE

La déclaration de conformité UE est disponible sur demande auprès du fabricant.
