BEDIENUNGSANLEITUNG Securio AF 150 1.9 x 15mm HSM

deutsch: Aktenvernichter SECURIO AF150 3

english: Paper shredder SECURIO AF150 12

1 Symbolerklärung und Sicherheitshinweise

Sicherheits- und Warnhinweise kenn- zeichnen Situationen, in denen es zu Personen- oder Sachschäden kommen kann und nennen Maßnahmen zur Abwen- dung der Gefahr.

Das Gefahrenzeichen mit dem Signalwort WARNUNG und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

ACHTUNG

weist Sie auf mögliche Sachschäden hin.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und

geben Sie die Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbil-

dung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kinder unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährdung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der Maschine zu elektrischem Stromschlag führen.

- Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

• Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

2 Bestimmungsgemäße Verwendung, Gewährleistung

Entnehmen Sie den Schnittgutbehälter und sehen Sie auf dem Typenschild am Schneidkopf (siehe Punkt 4 Übersicht) nach, für welche Schnittbreite und Netzspannung Ihr Aktenvernichter ausgelegt ist. Beachten Sie die zutreffenden Punkte der Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von Papier bestimmt. Je nach Schnittart können außerdem geringe Mengen folgender Materialien vernichtet werden:

Schnittbreite (mm) 4,5x30 1,9x15
Kreditkarten ●
CDs ●

Führen Sie dieses Material nicht über die Autofeedablage zu.

Das robuste Schneidwerk ist unempfindlich gegen Heft- und Büroklammern. Lediglich bei Nutzung der automatischen Zuführeinrichtung darf das Papier keine Klammern enthalten.

Die Garantiezeit für den Aktenvernichter beträgt 3 Jahre. Es gilt eine von der Gewährleistung unabhängige Garantie für HSM Vollstahl-Schneidwellen der Aktenvernichter während der gesamten Gerätelebensdauer (HSM Lifetime Warranty). Ausgenommen hiervon sind die Aktenvernichter mit Schnittbreite 0,78x11 mm. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriffe von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie. Die Einzugsrollen der Papierkassette sind Verschleißteile.

HSM gewährleistet die Lieferung von Ersatzteilen bis 10 Jahre nach Auslaufen der Produktion dieses Modells.

3 Übersicht

2 8 1 6 7 3 5 4 HSM

1 Sicherheitshinweis
2 Autofeedablage
3 Bedien- und Anzeigeeinheit
4 Typenschild
5 Schnittgutbehälter
6 Zuführöffnung
7 Lichtschranke
8 Sicherheitselement

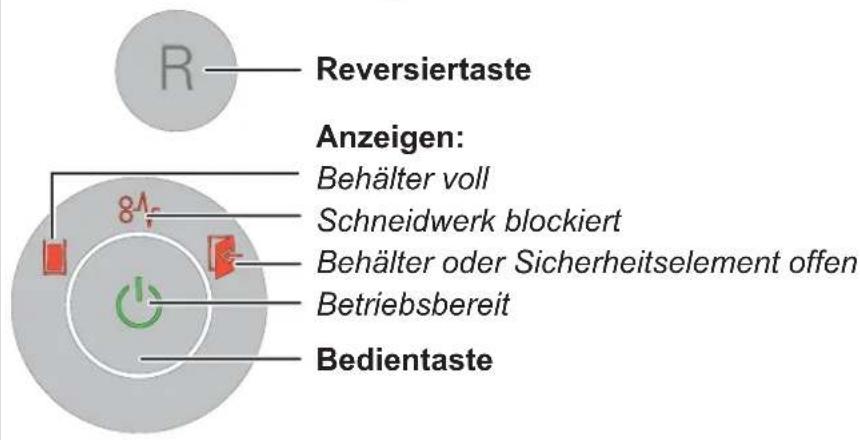

Bedien- und Anzeigeelemente

Reversiertaste Anzeigen: Behälter voll Schneidwerk blockiert Behälter oder Sicherheitselement offen Betriebsbereit Bedientaste

4 Inbetriebnahme

WARNUNG

Gefährliche Netz- spannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.
• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

Montieren Sie die Autofeedablage:

• Klappen Sie das Sicherheitselement nach vorn.
  • Die Ablage ist in einem separaten Karton verpackt.

Setzen Sie die Ablage in die Führung und drücken Sie sie nach unten bis sie einrastet.

Drücken Sie zur Fixierung der Ablage die Rastnasen der Ablage links und rechts nach außen.

• Klappen Sie das Sicherheitselement wieder nach hinten.
• Schließen Sie das gelieferte Netzkabel an der Rückseite des Aktenvernichters an und stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

5 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

Sie können Papier vernichten, indem Sie es direkt in die Zuführöffnung geben oder den automatischen Einzug nutzen. Während der Autofeed-Stapelverarbeitung ist es möglich, Papier oder CDs manuell zuzuführen.

1. Papier direkt in die Zuführöffnung geben

Bei Papierzufuhr startet die Lichtschranke das Schneidwerk automatisch.

2 Sekunden nachdem die Lichtschranke in der Papierzufuhr wieder frei ist wird das

Schneidwerk automatisch abgeschaltet und der Aktenvernichter geht in Betriebsbereitschaft.

2. Papier über die Autofeedablage automatisch zuführen

Der Aktenvernichter ist mit einer automatischen Zuführeinrichtung (Autofeed) ausgerüstet, die bis zu 150 Blatt Papier aufnehmen kann. Nach dem Start des Schneidwerks durch Einschalten des Permanentmodus oder Eingabe eines einzelnen Blattes in den Zuführschlitz werden die Blätter der Autofeedablage einzeln eingezogen. Nach Abschluss der Vernichtung geht der Aktenvernichter wieder in Bereitschaft.

WARNUNG

Verletzungsgefahr durch Einziehen!

Die Einzugsrollen in der Papierkassette laufen während des Vernichtungsvorgangs auch, wenn der Deckel geöffnet ist. Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Rollen.

Legen Sie den Papierstapel (max. 150 Blatt, 80 g/m²) in die Autofeedablage.

ACHTUNG: Das Papier darf keine Heft- oder Büroklammern enthalten.

- Starten Sie den Vernichtungsvorgang. Dazu haben Sie 2 Möglichkeiten:

a) Drücken Sie die Bedientaste 4 Sekunden lang.

Dadurch wählen Sie den Permanentmodus.

Schneidwerk und Autofeedantrieb starten. Das Papier wird dem Schneidwerk zugeführt.
2 Minuten nach Vernichtung aller Blätter aus der Autofeedablage schaltet der Antrieb ab und der Aktenvernichter geht in Betriebsbereitschaft.
Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

b) Geben Sie ein Blatt Papier direkt in den Zuführschlitz.

▶ Schneidwerk und Autofeedantrieb starten. Das Papier wird dem Schneidwerk zugeführt.
2 Sekunden nach Vernichtung aller Blätter aus der Autofeedablage schaltet der Antrieb ab und der Aktenvernichter geht in Betriebsbereitschaft.

CDs und Kreditkarten vernichten

CDs nur in der Schnittgröße 4,5x30 mm, Kreditkarten nur in den Schnittgrößen 4,5x30 mm und 1,9x15 mm

WARNUNG

Verletzungsgefahr durch Splitter!

Abhängig von der Materialart können beim Vernichten von CDs Splitter aus dem Schneidwerk herausgeschleudert werden und Ihre Augen verletzen.

• Tragen Sie eine Schutzbrille.
• Geben Sie jeweils nur eine CD/DVD oder Karte in die Mitte der Zuführöffnung. Führen Sie diese Materialien nicht über die Autofeedablage zu.

Für eine sortenreine Trennung des geshredderten Materials können Sie bei Maschinen mit Schnittgröße 4,5x30 mm den mitgelieferten CD-Sack einsetzen.

Achten Sie auf die Umwelt und entsorgen Sie die unterschiedlichen Materialien getrennt.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ verlischt.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

Weitere Funktionsmodi

- Permanent-Modus

Anwendung: Vernichtung von größeren Papiermengen, auch mittels Autofeed Funktion: Schneidwerk läuft ununterbrochen. Wenn 2 min kein Material zugeführt wird, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft. Start: Drücken Sie die Bedientaste 4 Sekunden lang.

Vorzeitiger Abbruch: Drücken Sie die Bedientaste.

- Stand-by Modus

Funktion: 2 Minuten nach der letzten Papierzufuhr werden automatisch alle unnötigen Verbraucher abgeschaltet. Die Anzeige „Betriebsbereit“ blitzt in regelmäßigen Abständen kurz auf. Bei Papierzufuhr läuft der Aktenvernichter selbständig an.

6 Störungsbeseitigung

Anzeige Störung Störungsbehebung
- Motor läuftständig ohne Papier aus dem Magazin einzuziehen.		Papierstau im Autofeed-MagazinUrsache sind meist Brief- oder Heftklammern im Papierstapel.Entfernen Sie die Klammern aus dem Papier und legen Sie den Stapel erneut ein.
8√Dauerlicht	Papierstau Sie	haben zu viel Papier auf einmal zugeführt.Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.Halbieren Sie den Papierstapel.Führen Sie das Papier nacheinander zu.
	Motor läuft nicht.	Der Papierstau im Autofeed-Magazin besteht länger als 2 Minuten. Fehlerbehebung siehe oben.Falls der Motor ständig läuft, da z.B. die Lichtschranke im Zuführ-schlitz durch Papierpartikel oder Staub permanent unterbrochen ist, wird er nach 60 Minuten abgeschaltet.
	Überlast • Der	Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneuter Inbetriebnahme 20 Minuten abkühlen.
Blinklicht allg.Störungs-anzeige		Während der Papiervernichtung ist ein Fehler aufgetreten.Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht-schranke frei ist.
	Schnittgutbehälter voll	Leeren Sie den Schnittgutbehälter.HinweisWenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneid-werk zurückgezogen und fällt nicht in den Innenraum des Akten-vernichters.
	Behälter oder Sicherheits-element offen	Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.Klappen Sie das Sicherheitselement nach hinten.

7 Reinigung und Wartung 8 Entsorgung / Recycling

WARNUNG

Gefährliche Netz- spannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver-

tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 204.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen.

DON'T FORGET

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung, Geräuschentwicklung oder nach jedem Leeren

des Schnittgutbehälters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr ca. 10 s im Permanent-Modus laufen.
  ▶ Papierstaub und Partikel werden gelöst.

Wenn das Papier aus der Autofeedablage dem Schneidwerk nicht mehr sicher zugeführt wird, sind die Einzugsrollen verschlissen und müssen ersetzt werden. Dazu bieten wir Ihnen ein Austauschkit an. Bitte setzen Sie sich mit unserem Kundendienst in Verbindung.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoffe, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

9 Lieferumfang

• Aktenvernichter in Karton verpackt
• Netzanschlussleitung
  • 5 Schnittgutsäcke
  • 1 CD-Sack für Maschinen mit Schnittbreite 4,5x30 mm
  • 1 Flasche Schneidblock-Spezialöl (50 ml)
• Betriebsanleitung

Zubehör

• 10 Schnittgutsäcke Best.-Nr. 1.661.995.150
• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 204.

10 Technische Daten

Schnittart Partikelschnitt
Schnittgröße (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Sicherheitsstufe DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Schnittleistung* (Blatt), DIN A4 70 g/m ^2 80 ^2	10 - 128 - 10	8 - 9g/m7	65
Gewicht	19,6 kg	19,4 kg
Schnittgeschwindigkeit	65 mm/s
Eingabebreite	240 mm
Anschluss	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Leistung bei max. Blattzahl	500 W
Energieverbrauch im Bereitschaftsmodus	< 2 Wh
Betriebsart	Dauerbetrieb
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2.000 m
Maße B x T x H (mm)	395 x 381 x 740
Volumen des Schnittgutbehälters	34 l

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben, kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• EMV-Richtlinie 2004/108/EG

• Niederspannungsrichtlinie 2006/95/EG

• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.

• RoHS-Richtlinie 2011/65/EU
